1250 Amperes 3 pólusú 600 V Mccb megszakító

A gyors szállítás elérése érdekében a Wenzhou XiFa Electric Power Equipment Co., Ltd. szokásos mccb-megszakítót gyárt a tároláshoz, például 1250 amperes 3 pólusú 600 V-os mccb megszakítót. Általánosságban elmondható, hogy a Wenzhou XiFa Electric Power Equipment Co., Ltd. 7 napon belül 1250 amperes, 3 pólusú 600 V mccb megszakítót tudott szállítani. A Wenzhou XiFa egyre inkább arra törekszik, hogy minden 3 pólusú és 4 pólusú mccb öntött házas megszakítót gyártson és szállítson gyors szállítási idővel és megbízható minőséggel. Minden 1250 amperes, 3 pólusú, 600 V-os mccb megszakítón egy sor gyári tesztet kell elvégezni a zökkenőmentes használat érdekében.

Kérdés küldése

termékleírás

Az 1250 amperes, 3 pólusú 600 V-os mccb megszakító főként három alapvető részből áll, ezek az érintkezőrendszer, az ívoltó rendszer és a kioldóegységek. Ezek a kioldó egységek különböző védelmi funkciókat biztosítanak, beleértve a túláram elleni védelmet, a feszültség elleni védelmet, a hővédelmet és a söntkioldást. Az 1250 amperes, 3 pólusú, 600 V-os mccb megszakítót manuálisan vagy motoros meghajtóval zárják le. Az érintkezők zárása után egy kioldásmentes mechanizmus tartja a helyükön. Hiba esetén a megfelelő kioldóegység aktiválja a mechanizmust, kioldja a reteszt, és az 1250 amperes 3 pólusú 600 V mccb megszakító automatikusan kiold, ezáltal védi az áramkört.

1. Söntkioldó egység

A söntkioldás távirányítós működtetésre szolgál. Lehetővé teszi az áramkör távolról történő nyitását egy 1250 amperes, 3 pólusú, 600 V-os mccb megszakítón keresztül.

2. Túláramú kioldó egység

Ez az egység védelmet nyújt rövidzárlat és túláram ellen. Amikor az áram meghaladja az előre beállított értéket, a kioldóegység által generált elektromágneses erő kioldja a reteszt. Ezután a mozgó érintkező rugóerő hatására gyorsan leválik, megszakítva az áramkört.

3. Feszültség alatti kioldó egység

Ez az egység védelmet nyújt a feszültségveszteség ellen. Tekercse közvetlenül csatlakozik a tápegységhez, és normál körülmények között is feszültség alatt marad, ami lehetővé teszi, hogy az 1250 amperes 3 pólusú 600 V mccb megszakító zárva maradjon. Ha a tápellátás megszakad vagy a feszültség jelentősen csökken, a mágneses erő gyengül és kisebb lesz, mint a rugóerő. Ezután a rugó meghajtja a mozgó magot, kioldja a reteszt, és az 1250 amperes, 3 pólusú, 600 V-os mccb megszakítót kioldja.

4. Termikus kioldó egység

Amikor túlterhelési áram folyik át az 1250 amperes 3 pólusú 600 V mccb megszakítón, a bimetál szalag a termikus kioldó egységen belül az áram hatására felmelegszik. Mivel a két fémnek eltérő a tágulási együtthatója, hevítéskor eltérő sebességgel hajlik meg. Ez a deformáció megnyomja a kioldó mechanizmust, aminek következtében az 1250 amperes, 3 pólusú MCCB öntött házas megszakító kinyitja és megszakítja az áramkört.

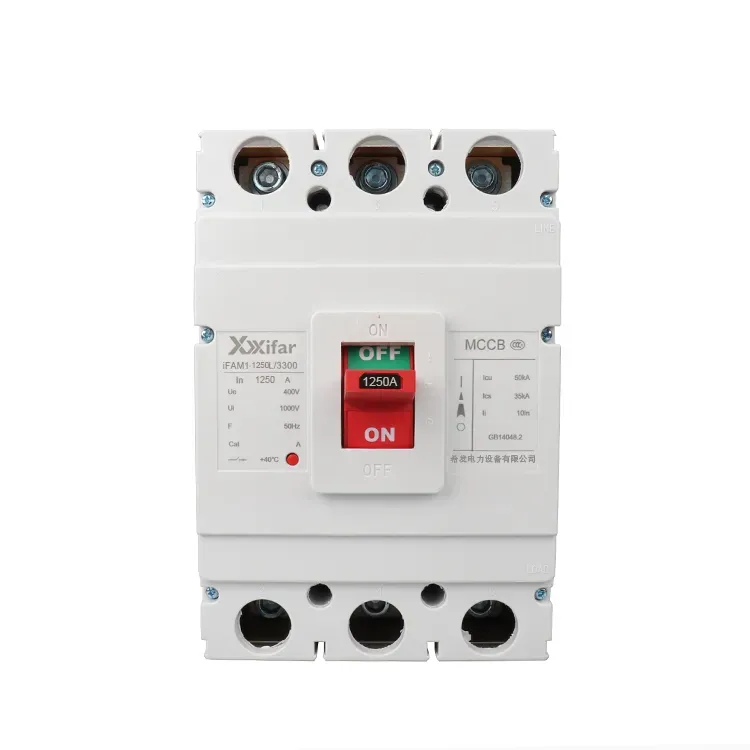

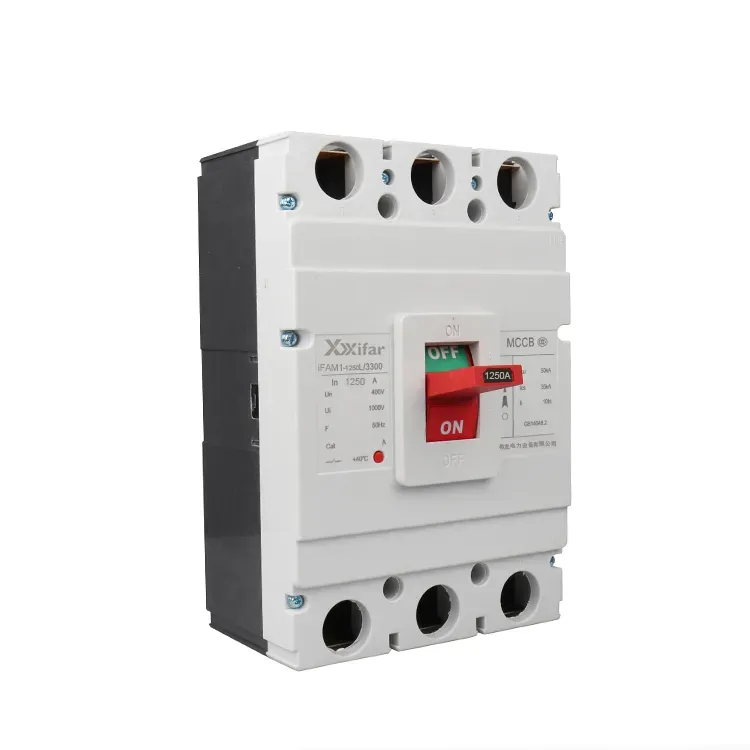

1250 Amp 3 Pole 600v Mccb Circuit Breaker

1250 amperes 3 pólusú 600 V mccb megszakító paraméter:

Névleges keretáram	1250
A lengyelek száma	3 pólusú; 3P; 3 fázisú
Névleges üzemi áram	630A; 700A; 800A; 1000A
Frekvencia	60 Hz/50 Hz
Végső rövidzárlati megszakító kapacitás	50kA vagy 70kA
Szerviz rövidzárlati megszakító kapacitás	35kA vagy 50kA
Névleges üzemi feszültség	660 V; 690 V
Névleges szigetelési feszültség	1000 V
Mechanikai élettartam	10000 alkalommal
Elektromos élettartam	2000 alkalommal
Ív távolság	≤100 mm

Size

Termék mód	Pólus	Dimenzió
Termék mód	Pólus	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
