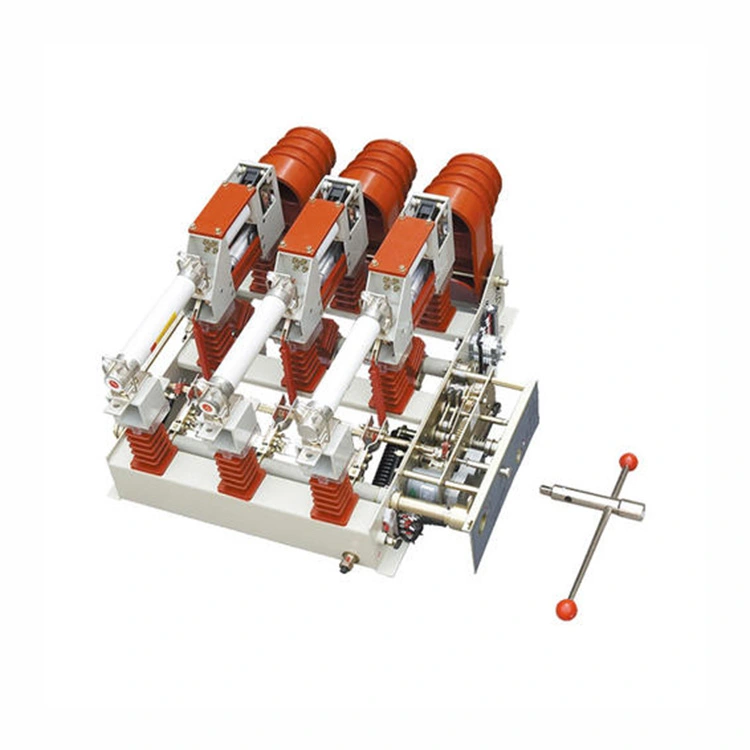

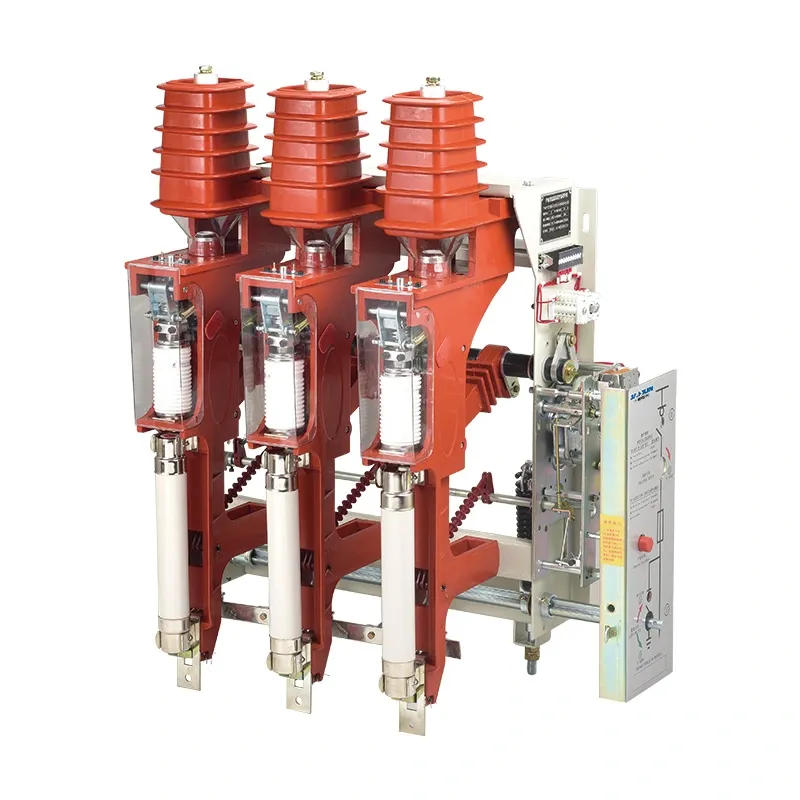

Mv vákuum biztosíték terhelés megszakító kapcsoló 11kv

A 11kv mv vákuumbiztosítékos terhelésmegszakító egy háromfázisú középfeszültségű kapcsolóberendezés, 12 kV névleges feszültséggel és 50 Hz névleges frekvenciával. Terhelési áramok, hurokáramok, terhelés nélküli transzformátoráramok és kábeltöltő áramok létrehozására és megszakítására, valamint zárlati áramok pótlására tervezték. Földelőkapcsolóval felszerelt terhelésmegszakító kapcsoló képes ellenállni a rövidzárlati áramoknak. A szerkezeti jellemzők az alábbiak szerint mutathatók be:

1. A terhelésmegszakító kapcsoló, a földelő kapcsoló, a biztosíték és a működtető mechanizmus egyetlen keretre van felszerelve, ami rugalmas kombinációkat tesz lehetővé. A kialakítás kompakt, kis átmérőjű és könnyen szerelhető.

2. A rögzített érintkezők szigetelt árnyékolásával a gyűrűs főegység belső leválasztást ér el anélkül, hogy a töréspontokon fázis-fáziskorlátokat vagy szigetelő válaszfalakat kellene kialakítani, ami hatékonyan megelőzi az ívvillanás baleseteit a szekrényen belül.

3. Megbízható mechanikus retesz van az mv vákuumbiztosíték terhelésmegszakító kapcsolója, a földelő kapcsoló és a biztosíték között az „öt megelőzés” biztonsági követelményeinek való megfelelés érdekében.

4. Két üzemmód áll rendelkezésre egy mv vákuum biztosíték terhelés megszakító kapcsolón: kézi működtetés és motoros működés kettős AC/DC tápegységgel.

Termék paraméter:

Termék GYIK:

K: Hogyan javítja a vákuumtechnológia egy 11kv-os mv vákuumbiztosíték terhelésmegszakító kapcsoló teljesítményét?

V: A vákuummegszakító tiszta, megbízható ívoltó közeget biztosít. Gyors ívkioltást biztosít nulla áramerősségnél, csökkenti az érintkezők kopását, minimalizálja a karbantartási igényeket, és kiküszöböli az SF₆ gázzal kapcsolatos környezeti aggályokat.

K: Milyen szerepet játszanak a biztosítékok a terhelésmegszakító kapcsolóban és a biztosíték kombinációban?

V: A biztosítékok tartalék védelemként működnek, megszakítva a nagy hibaáramot a terhelésmegszakító kapcsoló kapacitásán túl. Működtetnek egy ütközőmechanizmust is, amely hiba esetén kioldja a kapcsolót, biztosítva az áramkör összehangolt leválasztását.

K: Mik az előnyei a hagyományos megszakítókkal szemben?

V: Míg a megszakítók teljes hibaelhárítási képességet kínálnak, a vákuumbiztosíték-terhelés-megszakító kapcsoló kompaktabb, költséghatékonyabb és karbantartásbarátabb megoldást kínál az elosztási szintű alkalmazásokhoz. Különösen alkalmas transzformátorvédelemre, ahol elegendő a biztosíték és a kapcsoló koordinációja.
