Hogyan javítja a nulla sorrendű CT áramtranszformátor fánk típusa a földzárlat elleni védelmet?

Cikk összefoglaló: A Nulla sorrendű CT áramtranszformátor fánk típusafontos érzékelőelem az elektromos rendszerek földhibáinak, szivárgási áramainak és szigetelési rendellenességeinek észleléséhez. A vezetőket körülvevő toroid maggal képes érzékelni a keletkezett maradékáramot, amikor a fázisáramok vektorösszege már nem nulla. Ez a cikk elmagyarázza a működési elvét, a felépítést, a műszaki jellemzőket, az alkalmazásokat, a kiválasztási szempontokat és azt, hogy miért számít a megbízható gyártási minőség a modern áramvédelmi rendszerek számára.

Tartalomjegyzék

1. Mi az a nulla sorrendű CT áramtranszformátor fánk típusa?
2. Hogyan működik a Donut Type Zero Sequence CT?
3. Mik a legfontosabb építési jellemzők?
4. Milyen műszaki jellemzőket kell figyelembe venniük a vásárlóknak?
5. Hol használnak általában nulla sorrendű CT-t?
6. Hogyan válassza ki a megfelelő nulla szekvencia CT-t?
7. Mik a főbb előnyei?
8. GYIK a Zero Sequence CT Current Transformer Donut Type-ről
9. Következtetés

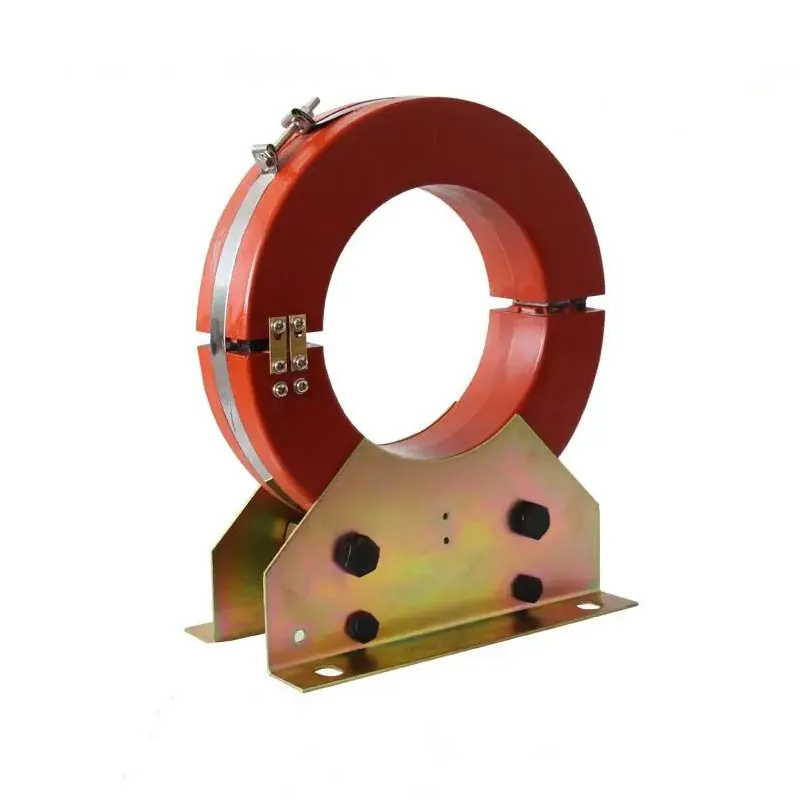

Mi az a nulla sorrendű CT áramtranszformátor fánk típusa?

Az elektromos mérnökök és az áramelosztó szakemberek számára a hibaáram pontos észlelése elengedhetetlen a hibák azonosításához, mielőtt azok berendezéskárosodást, tűzveszélyt vagy váratlan áramkimaradást okoznának. ANulla sorrendű CT áramtranszformátor fánk típusakifejezetten erre a célra készült.

Ellentétben a hagyományos áramváltókkal, amelyek elsősorban az egyes vezetőn átfolyó áramot mérik, a nulla sorrendű CT figyeli a toroidális magon áthaladó több vezető kombinált mágneses hatását. Normál háromfázisú körülmények között a fázisáramok vektorösszege megközelítőleg nulla. Szivárgás vagy földzárlat esetén kiegyensúlyozatlanság alakul ki, ami mérhető nulla sorrendű áramot hoz létre.

által megadott termékinformációk szerintXiFa, a nulla sorrendű CT toroid magot és szekunder tekercset használ, és olyan alkalmazásokhoz készült, mint a földzárlatvédelem, a szivárgási áram észlelése, a szigetelés figyelése és a relé védelme. A termék 50 Hz-es táprendszerekhez és különböző nullapontos konfigurációkhoz alkalmas.

A Zero Sequence CT áramtranszformátor fánk típusát kereső vásárlók számára fontos, hogy a modell kiválasztása előtt megértsék az elektromos elvet és a fizikai felépítést.

Hogyan működik a Donut Type Zero Sequence CT?

A működési elv a CT nyíláson áthaladó vezetők mágneses egyensúlyán alapul. Egy egészséges háromfázisú áramkörben az áramok általában kiegyenlítik egymást, így a toroid mag belsejében keletkező mágneses fluxus nagyon kicsi marad.

Szigetelési hiba vagy földszivárgás esetén az áram egy része nem szándékosan a föld felé halad. A jelenlegi egyensúly tehát megbomlik. A keletkező maradék mágneses fluxus egy másodlagos jelet indukál, amely védelmi reléhez, felügyeleti műszerhez vagy más vezérlőberendezéshez továbbítható.

Az egyszerűsített észlelési folyamat a következőképpen értelmezhető:

1. A fázisvezetők áthaladnak a toroidális CT-magon.
2. A CT folyamatosan érzékeli a kombinált mágneses teret.
3. Az áramkiegyensúlyozatlanság nulla sorrendű áramot eredményez.
4. A szekunder tekercs megfelelő elektromos jelet állít elő.
5. A védelmi rendszer kiértékeli a jelet.
6. Az előre beállított védelmi küszöb túllépése esetén a relé riasztást vagy áramkör-megszakítást kezdeményezhet.

Ez az elrendezés praktikus módszert biztosít viszonylag kis maradékáramok érzékelésére anélkül, hogy minden egyes vezetőn hagyományos CT-re lenne szükség.

Mik a legfontosabb építési jellemzők?

A fánk típusú nulla sorrendű CT teljesítménye erősen függ a mágneses magtól, a tekercseléstől, a szigetelőrendszertől, a burkolattól és a gyártási pontosságtól. A XiFa kijelenti, hogy terméke használoxigénmentes rézzománcozott huzaltekercseléshez és nagy áteresztőképességű szilikon acéllemezekhez a mágneses maghoz. Ezeknek az anyagoknak az a célja, hogy támogassák az elektromos vezetőképességet, a mechanikai szilárdságot és a kis nulla sorrendű áramokra való érzékenységet.

Toroidális mágneses mag

A kör alakú mag zárt mágneses utat hoz létre a vezetők körül. A nagy mágneses permeabilitás segít a CT-nek hatékonyan reagálni a viszonylag kis maradékáramokra.

Másodlagos tekercselés

A szekunder tekercs az észlelt mágneses fluxust használható elektromos jellé alakítja át a védelmi és felügyeleti berendezések számára. A tekercselés minősége közvetlenül befolyásolja a jel konzisztenciáját és a hosszú távú megbízhatóságot.

Szigetelés és tokozás

A termék szerkezete tartalmazhat epoxigyantát vagy szilikongumi házat. Az ilyen védelem javítja a nedvességgel és a környezeti szennyeződésekkel szembeni ellenállást, ami különösen fontos az elektromos elosztási környezetben.

Szilárdmagos és osztott magos opciók

A telepítési követelmények eltérőek lehetnek. A szilárd magos kialakítások általában megkövetelik, hogy a kábeleket a CT-n keresztül kell vezetni a csatlakoztatás előtt, míg az osztott magos konfigurációk hasznosak lehetnek utólagos beépítési projekteknél, ahol nem kívánatos a meglévő vezetékek leválasztása.

Milyen műszaki jellemzőket kell figyelembe venniük a vásárlóknak?

A CT kiválasztása soha nem függhet csak a fizikai átmérőtől. Az elektromos kompatibilitást, a relé követelményeket, a vezetékek elrendezését és a telepítési feltételeket együtt kell értékelni.

A gyártó közzétett specifikációi számos LXK modellt sorolnak fel, köztük a Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 és Φ240 változatokat, különböző relé-, csatlakozás-, skálaérték- és primeráram-kombinációkkal. A vásárlóknak meg kell erősíteniük a pontos konfigurációt a gyártóval a megrendelés előtt.

Hol használnak általában nulla sorrendű CT-t?

A maradékáram észlelésének képessége az ilyen típusú CT-ket az elektromos védelmi alkalmazások széles körében hasznossá teszi. Integrálható olyan védelmi rendszerekbe, ahol fontos a szivárgás vagy a földzárlat korai felismerése.

• Földzárlat elleni védelem:Érzékeli a földelési hibákhoz kapcsolódó maradékáramot.
• Szivárgási áram felügyelet:Segít azonosítani a rendellenes áramutakat.
• Szigetelés ellenőrzése:Támogatja a romló szigetelési állapotok azonosítását.
• Áramelosztó rendszerek:Hibaáram-információt biztosít a védelmi relék számára.
• Intelligens hálózatok:Intelligens felügyeleti és védelmi rendszerekbe integrálható.
• Ipari berendezések:Segít felügyelni az elektromos berendezéseket, ahol folyamatos hibaérzékelésre van szükség.
• Villamos hálózat építése:Támogatja az elektromos biztonságot és az elosztásvédelmet.
• Vasúti tranzitrendszerek:Beépíthető speciális elektromos felügyeleti rendszerekbe.

A XiFa kifejezetten az intelligens hálózatokat, a vasúti tranzitot, az épületek elektromos rendszereit és az ipari berendezések felügyeletét azonosítja a nulla sorrendű CT termékei alkalmazási területei között.

Hogyan válassza ki a megfelelő nulla szekvencia CT-t?

A beszerzési csapatok számára a megfelelő modell kiválasztása többet jelent, mint a legnagyobb elérhető mag kiválasztását. A szisztematikus értékelés csökkentheti a kompatibilitási problémákat és javíthatja a telepítés hatékonyságát.

1. Ellenőrizze a kábel elrendezését.Ellenőrizze a CT nyíláson áthaladó vezetékek számát és elrendezését.
2. Mérje meg a szükséges rekesznyílást.Győződjön meg arról, hogy a belső átmérő elegendő távolságot biztosít a meglévő kábelek számára.
3. Erősítse meg a védelmi relét.A CT kimenetnek és a relé karakterisztikának kompatibilisnek kell lennie.
4. Ellenőrizze az elektromos rendszert.Ellenőrizze a frekvenciát, a semleges konfigurációt, a földelési módot és az egyéb rendszerkövetelményeket.
5. Értékelje a telepítési környezetet.A nedvesség, a szennyezés, a hőmérséklet és a rendelkezésre álló beépítési hely befolyásolhatja a megfelelő konstrukciót.
6. Vegye figyelembe az utólagos felszerelési követelményeket.Az osztott magos kialakítás nagyobb kényelmet nyújthat, ha a meglévő kábeleket nem lehet könnyen leválasztani.
7. Tekintse át a gyártó minőségét.A tömeges beszerzés előtt figyelembe kell venni a maganyagot, a tekercsanyagokat, a szigetelést, a vizsgálati eljárásokat és a gyártási konzisztenciát.

Azoknak a nemzetközi vásárlóknak, akik kínai gyártótól vagy beszállítótól vásárolnak, vásárlás előtt be kell szerezniük a műszaki dokumentációt és a modell visszaigazolását. Ez különösen fontos, ha a CT-t egy nagyobb védelmi rendszerbe integrálják.

Mik a főbb előnyei?

A megfelelően kiválasztott fánk típusú nulla sorrendű CT számos gyakorlati előnnyel jár az elektromos védelmi rendszerek számára:

• Magas érzékenység:Egy megfelelő mágneses mag segíthet a kis maradékáramok észlelésében.
• Kompakt szerkezet:A toroid konfiguráció hatékonyan illeszkedik a meglévő vezetékek köré.
• Nem tolakodó érzékelés:Az áramérzékelés a primer tekercsnek az áramkörrel sorba helyezése nélkül érhető el.
• Védelmi integráció:A másodlagos jelek védelmi relékhez és felügyeleti berendezésekhez köthetők.
• Rugalmas telepítés:A rendelkezésre álló építési lehetőségek különféle telepítési forgatókönyvekhez igazodhatnak.
• Széles alkalmazási kör:Alkalmas ipari, kereskedelmi, infrastrukturális és áramelosztási környezetekhez.

A XiFa terméktervezése a toroid magot szekunder tekercseléssel és védőházzal ötvözi, míg a feltüntetett anyagválasztás a vezetőképességet, a mechanikai szilárdságot és a mágneses érzékenységet hangsúlyozza.

GYIK a Zero Sequence CT Current Transformer Donut Type-ről

Mire használható a nulla sorrendű CT áramtranszformátor fánk típusa?

Elsősorban földhibák, szivárgási áramok és szigetelési problémák okozta nulla sorrend vagy maradékáram észlelésére szolgál. Az így kapott jel a védelmi relékhez vagy a felügyeleti berendezésekhez továbbítható.

Hogyan érzékeli a fánk típusú CT a földzárlatot?

A vezetékek áthaladnak a toroid magon. Kiegyensúlyozott körülmények között mágneses hatásuk nagyrészt megszűnik. A földzárlat kiegyensúlyozatlanságot hoz létre, és maradék mágneses fluxust hoz létre, amelyet a CT másodlagos elektromos jellé alakít át.

Milyen magméretek állnak rendelkezésre?

A hivatkozott XiFa termékinformáció az LXK modelleket Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 és Φ240 konfigurációkkal tartalmazza. A pontos specifikációkat a kiválasztott modellnek és védelmi alkalmazásnak megfelelően ellenőrizni kell.

Használható-e nulla sorrendű CT utólagos felszerelési projektekhez?

Igen. A tömör és osztott magos szerkezetek különböző beépítési követelményeket szolgálnak ki. Az osztott magos kialakítás akkor lehet előnyös, ha a meglévő kábeleket a telepítés során nem lehet leválasztani.

Mit kell megadnom árajánlatkéréskor?

Ideális esetben a beszerzési csapatoknak biztosítaniuk kell a szükséges magnyílást, rendszerfrekvenciát, vezetékelrendezést, relé modellt, csatlakozási módot, primerárammal kapcsolatos követelményeket, telepítési környezetet és mennyiséget. Ezen adatok megadása segít a kínai gyártóknak vagy beszállítóknak hatékonyabban ajánlani egy kompatibilis konfigurációt.

Következtetés

A Nulla sorrendű CT áramtranszformátor fánk típusafókuszált és praktikus megközelítést biztosít a maradékáram észleléséhez, így értékes a földzárlat-védelem, a szivárgásfigyelés, a szigetelés-felügyelet és az intelligens elektromos védelem szempontjából. Toroid magja, szekunder tekercselése, szigetelési szerkezete és beépítési konfigurációja mind befolyásolja a rendszer teljesítményét. A XiFa közzétett termékinformációi kiemelik a nagy áteresztőképességű szilíciumacélt, az oxigénmentes rézzománcozott huzalt, a több LXK magméretet és az 50 Hz-es áramrendszerekkel való kompatibilitást.

Ha megbízható beszerzést végezNulla sorrendű CT áramtranszformátor fánk típusaúj áramelosztási projekt, védelmi rendszer vagy utólagos felszerelés esetén,lépjen kapcsolatba velünka XiFa-n, hogy megvitassák műszaki követelményeit, modellválasztását és árajánlatát. A rendszerparaméterek előzetes megadása elősegítheti a termékegyeztetés és a beszerzés felgyorsítását.
