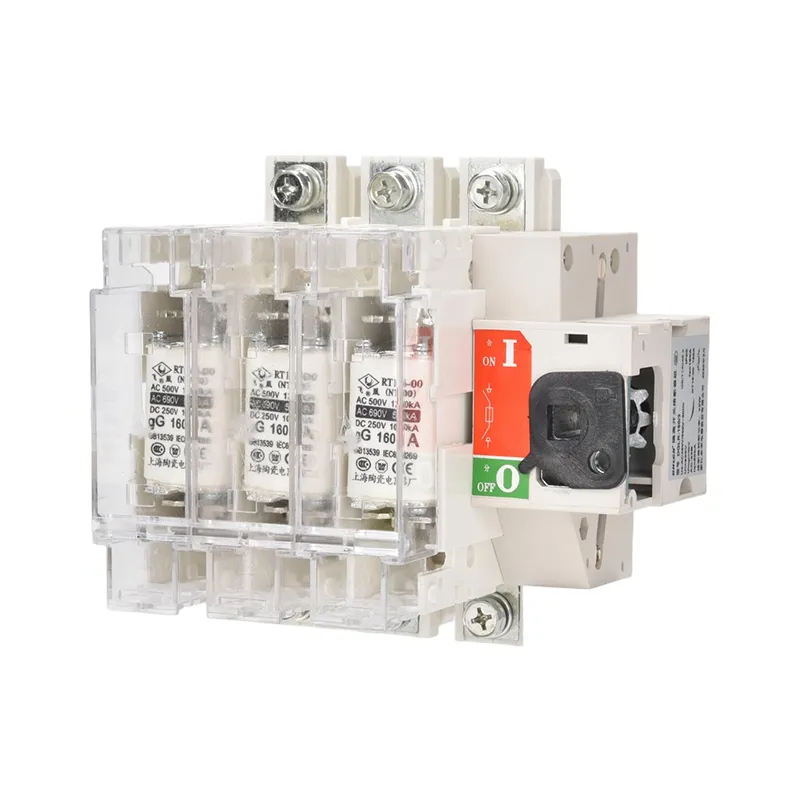

Cikk összefoglaló:A váltakozó áramú háromfázisú biztosíték-leválasztó kapcsoló kiválasztásához gondosan mérlegelni kell a névleges áramerősséget, a biztosítékok kompatibilitását, a póluskonfigurációt, a telepítési méreteket és a rövidzárlat elleni védelmet. A Wenzhou Xifa Electrical Equipment Co., Ltd. áramelosztó alkatrészeket kínál transzformátoregységekhez, elektromos panelekhez és ipari áramellátó rendszerekhez. Ez az útmutató elmagyarázza azokat a kulcsfontosságú tényezőket, amelyeket a vásárlóknak ellenőrizniük kell, mielőtt kiválasztják a megfelelő modellt.
A váltakozó áramú háromfázisú biztosíték-leválasztó kapcsoló kiválasztásakor először figyelembe kell venni a berendezést, amelyet szolgálni fog, és az áramkör működési feltételeit. Az olyan alkalmazásokhoz, mint az elosztószekrények, transzformátoregységek és ipari áramellátási rendszerek, eltérő névleges áramerősségre, szerelési elrendezésre és védelmi jellemzőkre lehet szükség.
A modellek összehasonlítása előtt a vásárlóknak meg kell erősíteniük a rendszerfeszültséget, a várható üzemi áramot, a terhelés jellemzőit, a rendelkezésre álló rövidzárlati áramot, a telepítési környezetet és a szükséges póluskonfigurációt.
Például az elosztótranszformátor kisfeszültségű oldalára szerelt biztosíték-leválasztónak meg kell egyeznie a teljes szerelvény áramköri névleges értékével és védelmi sémájával. A modell kiválasztása pusztán az áramerősség alapján kompatibilitási problémákat okozhat a telepítés vagy a működés során.
Tekintse át az elérhetőségetle konfigurációk on a AC Three Phas Fuse Isolator Sboszorkány bea specifikációk véglegesítése előtt.
A keretáram és a biztosíték névleges árama különböző jellemzőket ír le. Frame current identifies tA kapcsoló áramosztálya, míg a biztosíték névleges árama a beépített biztosíték névleges névleges értékére vonatkozik. A biztosítéknak kompatibilisnek kell lennie a kapcsolóval, és alkalmasnak kell lennie a tényleges áramkör védelmére.
A Wenzhou Xifa Electrical Equipment Co., Ltd. által mellékelt termékspecifikációk szerint a rendelkezésre álló keretáram 63 A és 630 A között van.
| Keretáram | A felsorolt biztosítékok besorolása | Biztosíték mérete |
|---|---|---|
| 63 A | 10, 20, 30, 40, 50, 63 A | 00C |
| 160 A | 63, 80, 100, 125, 160 A | 0 |
| 250 A | 160 A; 200, 250 A | 0; 1 |
| 400 A | 300, 315, 400 A | 2 |
| 630 A | 400, 500, 630 A | 3 |
Megjegyzés: Ezek az értékek összegzik a mellékelt termékparamétereket. Rendelés előtt ellenőrizze a kompatibilis biztosíték típusát és pontos besorolását a kiválasztott modellhez.
A biztosítékot a terhelés, a vezetőképesség és a szükséges védelmi koordináció alapján kell kiválasztani. A motoráramkörök és a transzformátoráramkörök eltérő indítóárammal és hibajellemzőkkel rendelkezhetnek, ezért nem minden alkalmazáshoz megfelelő az azonos besorolású biztosíték.
Az AC háromfázisú biztosíték-leválasztó kapcsoló egyesíti az áramkör leválasztását biztosíték alapú túláramvédelemmel. A vásárlóknak ezeket a funkciókat külön kell értékelniük, hogy megbizonyosodjanak arról, hogy az eszköz megfelel-e a telepítés követelményeinek.
A biztosíték önmagában nem határozza meg a teljes szerelvény rövidzárlati teljesítményét. A kapcsolót, a biztosítékot, a vezetékeket és a felfelé irányuló védőberendezéseket névleges képességeik szerint kell összehangolni. A karbantartási leválasztásnak is követnie kell a vonatkozó elektromos biztonsági eljárásokat.
Az elektromos kompatibilitás ellenőrzése után a vásárlóknak ellenőrizniük kell az oszlop konfigurációját, a szerelési elrendezést, a teljes méreteket és a csatlakozási helyet. A mellékelt termékinformáció három- és négypólusú konfigurációkat, valamint elülső és oldalsó beépítési lehetőségeket tartalmaz a megfelelő modellekhez.
| Kiválasztott elem | Mit kell ellenőrizni | Miért számít |
|---|---|---|
| Pólus konfiguráció | Hárompólusú vagy négypólusú modell | Megfelel az áramkör és a nulla leválasztás követelményeinek. |
| Szerelési elrendezés | Elülső vagy oldalsó beépítés | Biztosítja a kompatibilitást a panel elrendezésével. |
| Méretek | Szélesség, magasság, mélység és a rögzítési furatok helyzete | Megakadályozza a vezetékekkel és a szomszédos alkatrészekkel való interferenciát. |
| Kapcsolatok | Kábel vagy gyűjtősín elrendezése és vezeték követelményei | Támogatja a megbízható elektromos csatlakozásokat. |
Például a 160 A-es elülső típusú sorozat közzétett méretei az A méretben 164 mm a hárompólusú modellnél és 200 mm a négypólusú modellnél. Ez a különbség azt mutatja, hogy a vásárlóknak miért kell ellenőrizniük a rajzon a pontos konfigurációt, ahelyett, hogy azt feltételeznék, hogy az azonos keretbesorolású modellek méretei azonosak.
Rendelés előtt hasonlítsa össze a gyártó méretrajzát a panelelrendezéssel. Hagyjon elegendő helyet a fogantyú működtetéséhez, a kábelhajlításhoz, az elektromos távolságokhoz és a biztosítékok cseréjéhez.
A műszaki dokumentáció segít a vásárlóknak meggyőződni arról, hogy egy termék megfelel-e a projekt követelményeinek. Javasoljuk, hogy a modell jóváhagyása előtt kérje le a termék adatlapját, a méretrajzot, a vonatkozó vizsgálati jelentéseket és a kompatibilis biztosítékszabvány megerősítését.
A Wenzhou Xifa Electrical Equipment Co., Ltd. a 0,4 kV-tól 35 kV-os rendszerekhez való áramelosztó termékek kutatására, fejlesztésére és gyártására specializálódott. Termékpalettája légköri megszakítókat, öntött házas megszakítókat, áramváltókat, potenciáltranszformátorokat, villámhárítókat és kieső biztosítékokat tartalmaz.
A kínai Zhejiang állambeli Yueqing gazdasági fejlesztési zónában található cég a Conso Electrical Science and Technology Co., Ltd. fióktelepe, amely 2006 óta gyárt elosztótranszformátorokat, kompakt alállomásokat és vákuum-megszakítókat.
A cég kijelenti, hogy termékeit ISO 9001 minőségirányítási és ISO 14001 környezetirányítási rendszerek szerint gyártják, és a vonatkozó műszaki előírások megfelelnek a CE és UL követelményeknek. A vevőknek kérniük kell a vonatkozó tanúsítványokat vagy vizsgálati jelentéseket az adott modell megfelelőségi állapotának ellenőrzésére.
Egyéb vásárlási szempontok közé tartozik a tartalék biztosíték elérhetősége, a telepítési útmutató, az átfutási idő és az értékesítés utáni műszaki támogatás. Ezek a részletek befolyásolhatják az üzembe helyezést és a karbantartást, különösen akkor, ha a kapcsoló egy nagyobb elektromos elosztó egység részét képezi.
A termék részleteiért látogasson el az AC háromfázisú biztosíték leválasztó kapcsoló termékoldalára, vagy lépjen kapcsolatba a Wenzhou Xifa Electrical Equipment Co., Ltd.-vel.
Az AC háromfázisú biztosíték leválasztó kapcsoló a háromfázisú váltakozó áramkör leválasztására és biztosíték alapú túláramvédelem biztosítására szolgál a kompatibilis kisfeszültségű elosztórendszerekben. A tipikus alkalmazások közé tartoznak az elosztószekrények, a transzformátor-szerelvények és az ipari erőművek.
Ellenőrizze az áramkör tervezési áramát, a vezető ellenállását, a terhelési jellemzőket és a hibaállapotokat. Ezután válasszon ki egy kompatibilis kapcsolókeretet és biztosítékot a szükséges védelmi koordináció és a vonatkozó elektromos szabványok alapján.
A keretáram a kapcsoló áramosztályát, míg a biztosíték névleges árama a beépített biztosíték névleges áramát jelöli. A kiválasztott biztosítéknak kompatibilisnek kell lennie a kapcsolóval és alkalmasnak kell lennie az áramkör védelmére.
A választás az áramkör konfigurációjától és attól függ, hogy szükség van-e semleges leválasztásra. Erősítse meg a póluselrendezést a rendszer kialakításával, a földelési sémával és a vonatkozó telepítési szabályokkal összhangban.
Csak akkor, ha az adott eszköz a tervezett kapcsolási feladatra van besorolva. Ellenőrizze a gyártó üzemi besorolását és felhasználási kategóriáját, ahelyett, hogy feltételezné, hogy minden leválasztó megszakíthatja a normál terhelési áramot.
Adja meg a rendszer feszültségét, a szükséges áramerősséget, a biztosíték specifikációját, az oszlop konfigurációját, a szerelési elrendezést, a beépítési méreteket, a mennyiséget és a vonatkozó szabványokat. Egy egysoros diagram vagy panelrajz segíthet a termék kompatibilitás ellenőrzésében.
A váltakozó áramú háromfázisú biztosíték-leválasztó kapcsoló kiválasztásához gondosan át kell tekinteni az elektromos névleges értékeket, a biztosíték jellemzőit, a telepítési méreteket és a működési feltételeket. Ezeknek az adatoknak a rendelés előtti ellenőrzése csökkenti a telepítési változtatások számát, és támogatja a megbízható működést az elosztórendszeren belül. A Wenzhou Xifa Electrical Equipment Co., Ltd. termékinformációkat és műszaki támogatást nyújt, hogy segítse ügyfeleit az alkalmazásaikhoz megfelelő konfigurációk meghatározásában.
-
