Az elektromos elosztó rendszerek egyre bonyolultabbá válásával a pontos feszültségmérés és a megbízható védelem fontosabb, mint valaha. A13,8 Kv-os egyfázisú potenciáltranszformátor az alállomásonkritikus szerepet játszik a mérő-, felügyeleti, relévédelmi és automatizálási rendszerek pontos feszültségtranszformációjának biztosításában.
XiFakiváló minőség biztosítására specializálódott13,8 Kv-os egyfázisú potenciáltranszformátor az alállomásonkorszerű közműhálózatokhoz, ipari alállomásokhoz, megújuló energiát hasznosító létesítményekhez és áramelosztó infrastruktúrákhoz tervezett megoldások. Ez a cikk feltárja ezen alapvető alállomás-alkatrészek működési elveit, felépítését, előnyeit, műszaki jellemzőit, alkalmazásait, telepítési szempontjait és karbantartási követelményeit.
A potenciáltranszformátor (PT), más néven feszültségtranszformátor (VT), egy olyan műszertranszformátor, amelyet arra terveztek, hogy a magas primer feszültségszinteket szabványosított alacsony szekunder feszültségekre csökkentse, és alkalmas mérőműszerekre, védelmi relékre, SCADA rendszerekre és felügyeleti berendezésekre.

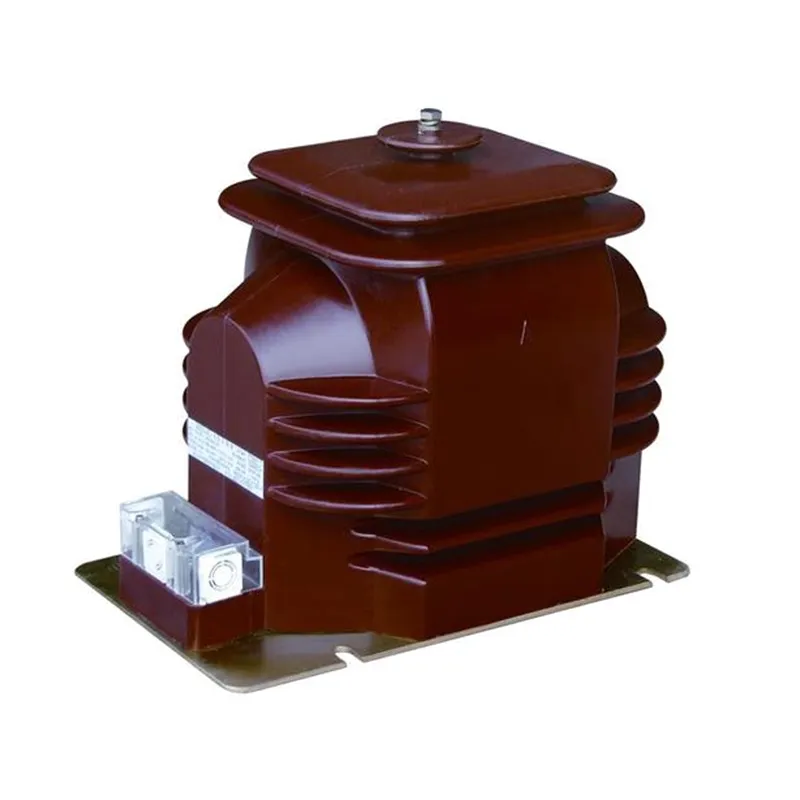

A 13,8 Kv-os egyfázisú potenciáltranszformátor az alállomásonA középfeszültségű villamosenergia-rendszer 13,8 kV körüli feszültségeit kifejezetten biztonságos és mérhető kimenetekké alakítja át, mint például 120 V, 110 V vagy más szabványos értékek.
Ezek a transzformátorok elektromos leválasztást biztosítanak a nagyfeszültségű áramkörök és az alacsony feszültségű vezérlőrendszerek között, miközben megőrzik a nagy mérési pontosságot.
A működési elv az elektromágneses indukción alapul. Amikor a primer tekercset a 13,8 kV-os hálózatra csatlakoztatjuk, a transzformátor magjában mágneses fluxus keletkezik.
Ez a mágneses fluxus arányos feszültséget indukál a szekunder tekercsben az elsődleges és a szekunder tekercs közötti fordulatszámnak megfelelően.
Az így kapott kisfeszültségű jel biztonságosan táplálhatja:
A primer feszültség hullámformájának pontos reprodukálásával a transzformátor megbízható felügyeletet és védelmet tesz lehetővé a teljes alállomáson.
A kiváló minőségű 13,8 kV-os potenciáltranszformátor számos kritikus elemből áll, amelyek biztosítják az üzembiztonságot és a mérési pontosságot.
| Összetevő | Funkció |
|---|---|
| Elsődleges tekercselés | Közvetlenül a középfeszültségű rendszerhez csatlakozik |
| Másodlagos tekercselés | Csökkentett kimeneti feszültséget biztosít a műszerek számára |
| Mágneses mag | Hatékonyan továbbítja a mágneses fluxust |
| Szigetelő rendszer | Biztosítja a dielektromos szilárdságot és biztonságot |
| Porcelán vagy polimer ház | Megvédi a belső alkatrészeket a környezeti hatásoktól |
| Terminál összeállítás | Biztonságos elektromos csatlakozást biztosít |
| Földelési szerkezet | Javítja az üzembiztonságot |
A prémium gyártók, mint például a XiFa, fejlett szigetelőanyagokat és precíziós tekercselési technikákat alkalmaznak a megbízhatóság és az élettartam maximalizálása érdekében.
Bár a specifikációk a projekt követelményei szerint változnak, az alábbi paraméterek általában megtalálhatók az alállomási alkalmazásokban.
| Paraméter | Tipikus érték |
|---|---|
| Névleges feszültség | 13,8 kV |
| Fázis típusa | Egyfázisú |
| Frekvencia | 50Hz / 60Hz |
| Másodlagos feszültség | 120V, 110V vagy egyedileg |
| Pontossági osztály | 0,2, 0,5, 1,0 |
| Szigetelés szintje | Az IEC/ANSI szabványoknak megfelelően |
| Telepítés | Kültéri vagy Beltéri |
| Hűtési módszer | Természetes léghűtés |
| Védelmi osztály | Időjárásálló kialakítás |
A potenciáltranszformátorok rendkívül pontos feszültségskálázást biztosítanak, lehetővé téve a pontos mérést és rendszerelemzést.
A védőrelék precíz feszültségbemenetekre támaszkodnak, hogy gyorsan és pontosan észleljék a rendellenes működési feltételeket.
A mérőberendezések nagyfeszültségű áramköröktől való leválasztásával a PT-k jelentősen csökkentik az elektromos veszélyeket.
A folyamatos feszültségfigyelés javítja a működési tudatosságot és támogatja a megelőző karbantartási programokat.
A kiváló minőségű szigetelőrendszerek és a tartós házak több évtizedes megbízható működést tesznek lehetővé.
A modern alállomások egyre inkább a digitális felügyeleti és automatizálási rendszerektől függenek, amelyek pontos feszültségadatokat igényelnek.
A 13,8 kV-os egyfázisú potenciáltranszformátort számos ágazatban széles körben használják.
Ahol pontos feszültségmérés és védelem szükséges, ezek a transzformátorok döntő szerepet játszanak.
A megfelelő PT kiválasztása számos műszaki tényező alapos értékelését igényli.
Győződjön meg arról, hogy a transzformátor megfelel a rendszer névleges feszültségének és szigetelési követelményeinek.
A bevételmérési alkalmazások általában magasabb pontossági osztályokat igényelnek, mint az általános felügyeleti rendszerek.
Számítsa ki a teljes csatlakoztatott terhelést mérőkből, relékből és felügyeleti berendezésekből.
Vegye figyelembe a páratartalmat, a szennyezettségi szintet, a tengerszint feletti magasságot, a hőmérsékletet és a szeizmikus követelményeket.
Ellenőrizze az IEC, ANSI, IEEE és a helyi közmű szabványok betartását.
A megfelelő telepítés elengedhetetlen a hosszú távú megbízhatóság eléréséhez.
Ezen eljárások követése minimálisra csökkenti az üzembe helyezési problémákat és javítja a berendezés élettartamát.
A rendszeres karbantartás biztosítja a folyamatos teljesítményt és a rendszer megbízhatóságát.
| Karbantartási tevékenység | Ajánlott gyakoriság |
|---|---|
| Szemrevételezés | Havi |
| A kivezetések tömítettségének ellenőrzése | Negyedévenként |
| Szigetelési ellenállás teszt | Évente |
| Szigetelők tisztítása | Szükség szerint |
| Termikus ellenőrzés | Évente |
| Kalibrálás ellenőrzése | A közüzemi szabványok szerint |
A megelőző karbantartás jelentősen csökkenti a váratlan leállásokat és a csereköltségeket.
| Funkció | Potenciális transzformátor (PT) | Áramtranszformátor (CT) |
|---|---|---|
| Fő funkció | Feszültségmérés | Árammérés |
| Kapcsolat | Párhuzamos | Sorozat |
| Kimenet | Csökkentett feszültség | Csökkentett áram |
| Tipikus másodlagos érték | 110V vagy 120V | 1A vagy 5A |
| Alkalmazás | Mérés és védelem | Mérés és védelem |
Mindkét műszertranszformátor együttműködve biztosítja a teljes elektromos rendszer felügyeletét és védelmét.
Az energiaipar gyorsan fejlődik a digitális alállomások és az intelligens hálózati infrastruktúrák felé.
A jövőbeli fejlesztések a következők:
Az olyan gyártók, mint a XiFa, továbbra is fektetnek be a fejlett transzformátortechnológiákba, hogy támogassák ezeket a kialakuló iparági követelményeket.
Elsődleges célja a magas feszültségszintek biztonságos csökkentése szabványos alacsony feszültségre, amely alkalmas mérésre, mérésre és védőberendezésekre.
A pontos feszültségmérés megbízható számlázást, rendszerfelügyeletet, hibaészlelést és védelmi koordinációt biztosít.
Igen. Sok modellt kifejezetten kültéri telepítésre terveztek időjárásálló szigeteléssel és házrendszerekkel.
Megfelelő karbantartás mellett a jó minőségű potenciáltranszformátorok gyakran 25 évet meghaladó élettartamot biztosítanak.
Az IEC, ANSI, IEEE és a közmű-specifikus szabványokra általában hivatkoznak a potenciális transzformátorok kiválasztása és telepítése során.
A közművek, az ipari üzemek, a megújuló energiát hasznosító létesítmények, a közlekedési rendszerek, a bányászati tevékenységek és a kereskedelmi áramhálózatok mind tőlük függenek.
A 13,8 Kv-os egyfázisú potenciáltranszformátor az alállomásona feszültségmérés, a relévédelem, az energiamérés és az energiarendszer felügyeletének alapvető összetevője. Az a képessége, hogy pontos feszültségátalakítást biztosít az elektromos leválasztás mellett, nélkülözhetetlenné teszi a modern alállomások és ipari áramellátó rendszerek számára.
Legyen szó közüzemi elosztó hálózatokról, megújuló energia projektekről vagy ipari létesítményekről, egy tapasztalt gyártótól származó megbízható transzformátor kiválasztása jelentősen növelheti az üzembiztonságot, a mérési pontosságot és a rendszer megbízhatóságát.
Megbízható és nagy teljesítményű megoldást keres következő alállomási projektjéhez?XiFaprofesszionálisan megtervezett potenciáltranszformátorokat kínál, amelyeket úgy terveztek, hogy megfeleljenek a szigorú nemzetközi szabványoknak és a változatos alkalmazási követelményeknek.Vegye fel velünk a kapcsolatotmég ma, hogy megvitassa projektigényeit, kérjen technikai támogatást, vagy kérjen személyre szabott árajánlatot szakértői csapatunktól.
