A Vákuum áramkör megszakító (VCB)az egyik legmegbízhatóbb és legszélesebb körben használt kapcsolókészülék a középfeszültségű villamosenergia-rendszerekben. A vákuumot ívoltó közegként használva a VCB-k kiváló szigetelési teljesítményt, hosszú élettartamot, minimális karbantartást, és kiváló környezeti kompatibilitás.
Ebben a részletes útmutatóban elmagyarázzukmi az a vákuum-megszakító, hogyan működik, annakkulcsfontosságú összetevők, előnyei más megszakítókkal szemben, éstipikus alkalmazások. Ez a cikk célja, hogy segítse a mérnököket, Az EPC-vállalkozók és az energiaellátó rendszerek döntéshozói világosan megértik, hogy a VCB-k miért váltak a modern elektromos hálózatok kedvelt választásává.

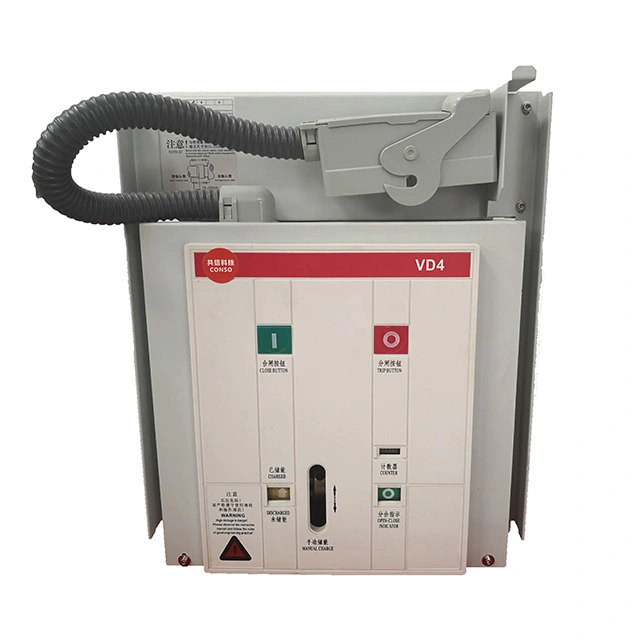

A Vákuum áramkör megszakító (VCB)egy olyan típusú elektromos kapcsolóberendezés, amely az elektromos áramkörök megszakítással történő védelmét szolgálja áramáramlás normál és hiba esetén. Az olaj- vagy gázmegszakítókkal ellentétben a VCB anagy vákuumú környezetmint az ívoltó közeg.
Amikor a megszakító belsejében lévő érintkezők elválnak, a keletkezett elektromos ív gyorsan kialszik vákuumban, mivel nincs ionizálható. részecskék. Ez rendkívül hatékonysá és biztonságossá teszi a vákuum-megszakítókat a középfeszültségű tartományokhoz, jellemzően től3,3 kV-tól 36 kV-ig.
A vákuum-megszakító működési elve azon alapula dielektromos szilárdság gyors helyreállítása vákuumban. Hiba esetén a megszakító mechanizmus elválasztja az érintkezőket egy lezárt vákuummegszakítón belül.
Ez a hatékony ívkioltás az oka annak, hogy a vákuum-megszakítók ismerteknagy megszakítóképességéshosszú elektromos tartósság.
| Összetevő | Funkció |
|---|---|
| Vákuummegszakító | Kioltja az ívet és megszakítja az áramot |
| Rögzített és mozgó kapcsolatok | Vezesse és szakítsa meg az elektromos áramot |
| Működési mechanizmus | Mechanikai energiát biztosít az érintkezők nyitásához és zárásához |
| Szigetelő ház | Biztosítja az elektromos szigetelést és a biztonságot |
| Vezérlő áramkör | Kezeli a kioldási, zárási és védelmi logikát |
A hagyományos technológiákkal összehasonlítva a vákuum-megszakítók kiegyensúlyozott megoldást kínálnak a teljesítményre, a fenntarthatóság és az életciklus költségei.
| Funkció | VCB | SF₆ CB | CB olaj |
|---|---|---|---|
| Arc Medium | Vákuum | SF₆ gáz | Olaj |
| Karbantartás | Nagyon alacsony | Közepes | Magas |
| Környezeti hatás | Környezetbarát | Magas (üvegházhatású gáz) | Szennyezési kockázat |
| Tipikus feszültség | 36 kV-ig | 800 kV-ig | 33 kV-ig |
A vákuum-megszakítókat széles körben használják:
A gyártók kedvelikXiFaolyan vákuummegszakító megoldásokat kínál, amelyek megfelelnek nemzetközi szabványok és változatos alkalmazási követelmények.
A VCB kiválasztásakor vegye figyelembe a következő tényezőket:
A vákuum-megszakítók egyik legnagyobb előnye az, hogyalacsony karbantartási igény. Mivel nincs cserélhető olaj vagy gáz, a rutinellenőrzések főként a mechanikai alkatrészekre és a vezérlőáramkörökre összpontosítanak.
Normál üzemi körülmények között a VCB élettartama kb20-30 év.
A vákuum kiváló dielektromos szilárdságot és gyors ívkioltást biztosít, biztonságos és megbízható megszakítást biztosítva.
Igen. A VCB-k nem használnak olajat vagy SF₆ gázt, így az egyik leginkább környezetbarát megszakító technológia.
A vákuummegszakítókat főként középfeszültségű rendszerekben használják 36 kV-ig.
A VCB-k általában minimális karbantartást igényelnek, néhány évente rendszeres ellenőrzéssel.
Ha megbízható, hatékony és környezetbarát vákuummegszakító megoldásokat keres,XiFaa modern villamosenergia-rendszerekhez szabott termékek széles választékát kínálja. Nyugodtanlépjen kapcsolatba velünkszakértői támogatást, műszaki útmutatást és testreszabott megoldásokat kaphat a projektjéhez.
