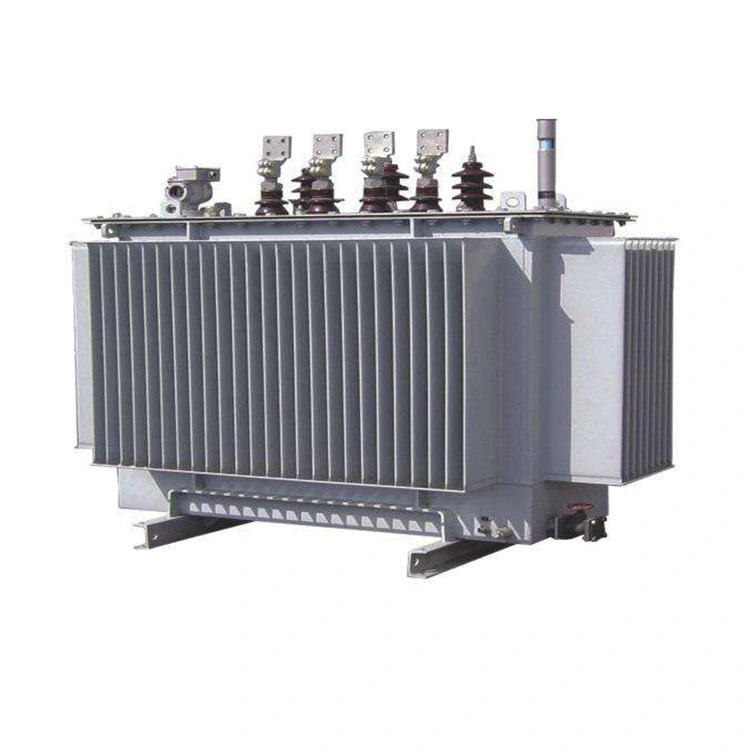

10kv 1600kva olajba merülő teljesítménytranszformátor

A Wenzhou Xifa Electric Power Equipment Co., Ltd., amelynek székhelye Wenzhouban, Zhejiang tartományban található, egy kiemelkedő transzformátorgyártó, amely megbízhatóságáról ismert. Közel 20 éve biztosítunk kiváló minőségű és elfogadható árú transzformátorokat kormányzati és személyes projektekhez világszerte, kiváló hírnevet szerezve ezzel. A vállalat fejlett technológiákat vezetett be hazai és nemzetközi forrásokból egyaránt, a legújabb anyagokat használta, és optimalizálta a tervezést a 10kv-os 1600kva-os olajbemerítésű transzformátor előállításához. Ez ésszerűbbé tette a termék szerkezetét, jelentősen növelve a termék elektromos szilárdságát, mechanikai szilárdságát és hőelvezető képességét.

Kérdés küldése

termékleírás

A 10kv-os 1600kva-os olajba merülő teljesítménytranszformátor magja kiváló minőségű hidegen hengerelt szilícium acéllemezek egymásra helyezésével készül. Ez jelentősen csökkenti a terhelés nélküli veszteséget és a terhelés nélküli áramot. A mag össze van kötve, hogy biztosítsa a tömítettségét és minimalizálja a zajt. Mind a nagyfeszültségű, mind a kisfeszültségű tekercs oxigénmentes rézzel van feltekercselve. Az alacsony feszültségű tekercs kettős spirál vagy négy spirál, míg a nagyfeszültségű tekercs többrétegű hengeres szerkezetet vesz fel.

A 10kv-os, 1600kva-s, olajba merülő teljesítménytranszformátor-összeköttetés a Dyn11 technológiát alkalmazza, amely csökkenti a harmonikusok elektromos hálózatra gyakorolt hatását, és javítja az áramellátás minőségét. Teljesen zárt szerkezettel rendelkezik, ami meghosszabbítja az élettartamot.

A 10kv-os 1600kva-s olajbemerült teljesítménytranszformátor karbantartásmentes, és a ténylegesen mért zaj alacsonyabb a szabványnál. A hagyományos olajbemerült transzformátorokkal ellentétben a teljesen zárt transzformátorokhoz nincs szükség olajtartályra. Az olajmennyiség változása automatikusan beállítható és kompenzálható az olajtartályban lévő hullámlemezek rugalmasságával.

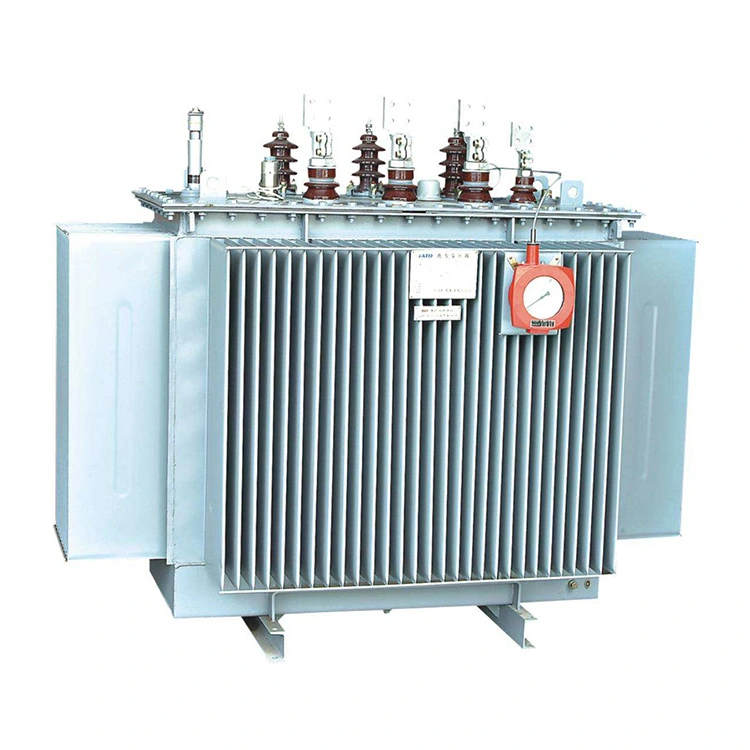

10kv 1600kva Oil Immersed Power Transformer

Műszaki paraméter:

Termék neve	10kv-os 1600kva-os olajbe merülő transzformátor
Magas nyomás (KV)	10 KV
Nagynyomású csap tartomány (%)	±5 /±2 × 2,5%
Alacsony nyomás (KV)	0,4 KV
Vektor csoport szimbólum	Dyn11/Yyn0
NINCS terhelési veszteség (W)	1640 W
Terhelési veszteség (W)	14500 W
NINCS terhelési áram (%)	0,8 %
Rövidzárlati impedancia (%)	4,5 %

A 10kv-os 1600kva-s olajmerített teljesítménytranszformátor jellemzői

1. Magja 0,18-0,3 milliméter vastag orientált szilícium acéllemezek egymásra rakásával készül, sajtolási és nyírási eljárásokkal, ami jó stabilitást biztosít.

2.A tekercs tiszta rézből készül. A nagyfeszültségű áramkörökhöz poliimid zománcozott vezetéket használnak; míg az alacsony feszültségű áramköröknél oxigénmentes rézhuzalt vagy rézfóliát alkalmaznak a rövidzárlati ellenállás javítására.

3. "A "Dyn11" csatlakozási szimbólum használatával elkerülhető a magasrendű harmonikusok hatása. Hatékonyan ellenáll a kompenzálatlan terhelések hatásának, és javítja az áramellátás minőségét."

4. A 10kv-os 1600kva-os olajba merülő transzformátor vákuum-olaj-befecskendezéssel távolítja el a légbuborékokat a magból, így biztosítva a szigetelési teljesítmény stabilitását.

5. A transzformátor szigorú ellenőrzésen esik át a gyár elhagyása előtt, és teljes mértékben megfelel az IEC és ISO szabványoknak.

A teljesen zárt olajbemerült transzformátorok gyártási folyamata és felépítése eltér a hagyományos olajbemerült transzformátorokétól.

(1) A teljesen lezárt olajbemerült transzformátor testét vákuum alatt töltik fel olajjal, amely teljesen eltávolítja a nedvességet és a levegőt a szigetelőanyagokból, így biztosítva a transzformátor hosszú élettartamát.

(2) A teljesen zárt 10kv-os 1600kva-os olajbemerült teljesítménytranszformátorok esetében az olajtartály hullámkarton típusú tartályt vagy összecsukható hőelvezető eszközt alkalmaz, és az olajtartályt megszüntetik. Az olajtérfogat változását az olajtartály rugalmassága kompenzálja.

Mivel a teljesen zárt, olajba merülő transzformátor teste el van szigetelve a levegőtől, nincs érintkezés az olaj és a levegő között, így a szigetelés nem nedvesedik meg, és az öregedés mértéke jelentősen csökken. Ennek eredményeként javul a transzformátor megbízhatósága és élettartama. A használat előtt nincs szükség ellenőrzésre, így a felhasználók költséget takaríthatnak meg.
