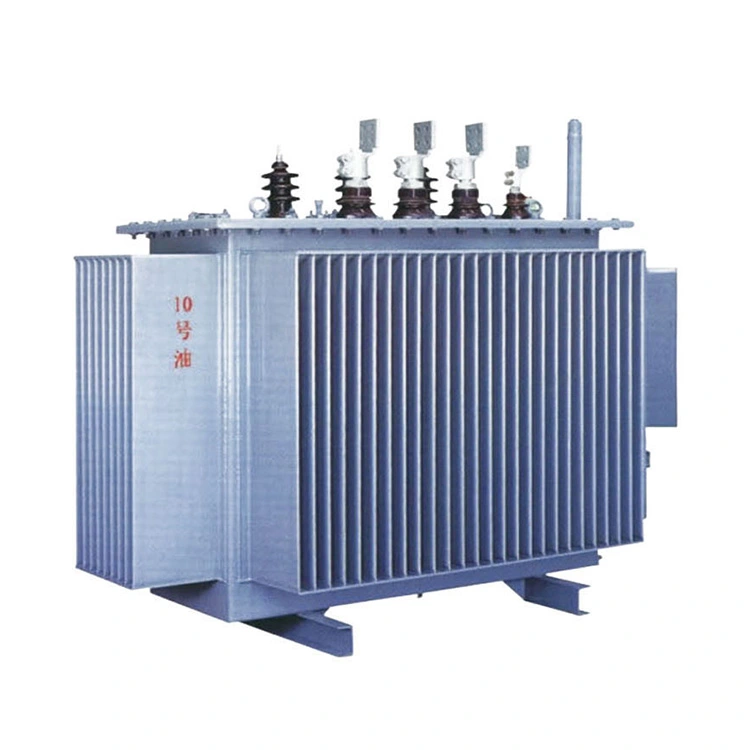

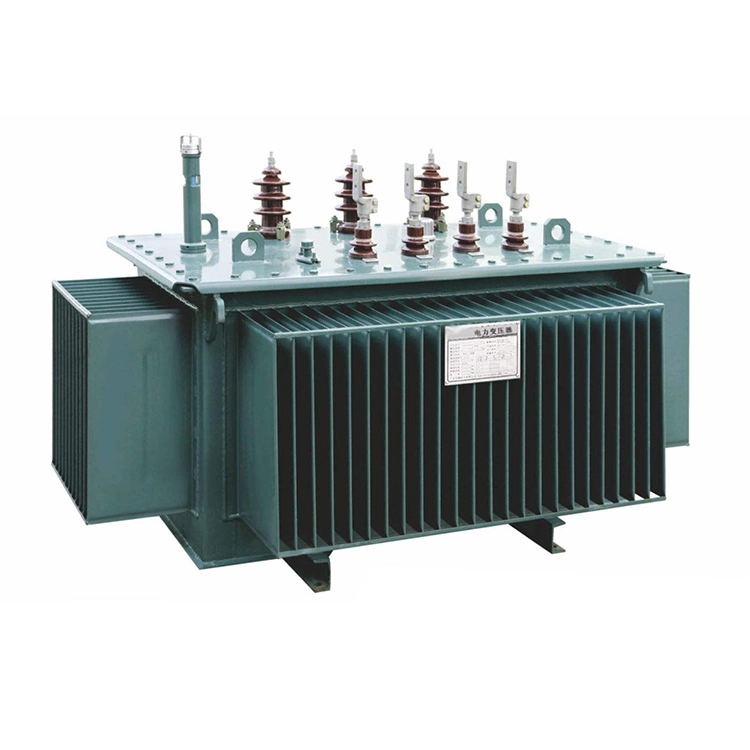

500kva 11kv - 0.415kv 3 fázisú leléptető teljesítménytranszformátor

Az 500 kva 11 kv-tól 0,415 kv-ig terjedő háromfázisú lecsökkentő transzformátor egy 500 kv-os háromfázisú lecsökkentő transzformátor. A primer oldali feszültség 11 kv, a szekunder oldali feszültség 0,415 kv. A transzformátor nyitott áramkörű fokozatkapcsolóval van felszerelve. Az elsődleges oldalon a leágazási tartomány ±2*2,5%, a csatlakozási csoport Dyn11.

Az 500 kva-s, 11 kv-tól 0,415 kv-ig terjedő, 3 fázisú lecsökkentett teljesítménytranszformátorunkat fejlett technológiával tervezték, és kiváló minőségű anyagokat és alkatrészeket használ, így biztosítva a megbízható minőséget és a hosszú élettartamot, amely különféle forgatókönyvekhez alkalmas.

Először is, kompakt szerkezete és könnyű súlya alkalmassá teszi a különféle környezetekben történő telepítésre. Másodszor, a jó minőségű anyagok használata ellenáll a zord környezeteknek, például a nedves és a sópermetnek. Ezen túlmenően alacsony zajszintje miatt az 500 kva 11 kv-tól 0,415 kv-ig terjedő, 3 fázisú lecsökkentett teljesítménytranszformátor nagyon alkalmas lakó- és kereskedelmi területeken történő használatra.

Műszaki paraméter:

K: Milyen professzionális képességekkel és alkalmazási előnyökkel rendelkezik az 500 kva 11 kv-tól 0,415 kv-ig terjedő háromfázisú lecsökkentett teljesítménytranszformátor?

V: Az egész gép az ipari szabványnak megfelelő Dyn11 csatlakozási csoportot alkalmazza, amely hatékonyan elnyomja a harmonikus interferenciát az energiarendszerben, kiegyensúlyozza a háromfázisú kimeneti feszültséget, és jelentősen javítja a berendezés alkalmazkodóképességét a háromfázisú kiegyensúlyozatlan terhelésekhez.

Az 500kva 11kv-tól 0,415kv-ig terjedő, háromfázisú lecsökkentett teljesítménytranszformátor szabványos 4,5%-os rövidzárlati impedanciával van felszerelve, és hatékonyan korlátozza az ütközési áramot a hálózat rövidzárlati meghibásodásai során, átfogó védelmet nyújtva a belső tekercseknek és a magszerkezetnek a sérülésektől.

Az 500 kva 11 kv-tól 0,415 kv-ig terjedő 3 fázisú lecsökkentett teljesítménytranszformátor gerjesztésmentes fokozatkapcsolóval van felszerelve, amely ±2 × 2,5% ötszintű feszültségszabályozási képességgel rendelkezik. A lépésbeállítás áramszünet nélkül elvégezhető, és rugalmasan tud alkalmazkodni a regionális hálózati feszültségingadozásokhoz, biztosítva, hogy a kisfeszültségű oldali tápfeszültség mindenkor a minősített tartományon belül maradjon.

A hűtési módszer a kiforrott és megbízható ONAN módszert alkalmazza, a szigetelőolaj természetes keringésére és a levegő konvekciójára támaszkodva a hőelvezetés érdekében, amely megfelel a hosszú távú, megszakítás nélküli stabil működés követelményeinek.

A mag nagy mágneses vezetőképességű hidegen hengerelt orientált szilícium acéllemezekből, a tekercsek pedig nagy tisztaságú oxigénmentes rézből készülnek. Ez jelentősen csökkenti a terhelés nélküli és a terhelési veszteségeket hardver szinten, ami alacsonyabb működési energiafogyasztást és jobb hőmérséklet-emelkedés szabályozást eredményez.

A kisfeszültségű oldal 0,415 kV-os kimeneti feszültséggel van kialakítva, elegendő hálózati feszültségesési tartalékot hagyva, biztosítva, hogy a végberendezések stabilan elérjék a szabványos 400 V-os üzemi feszültséget.

Az 500 kva 11 kv-tól 0,415 kv-ig terjedő, 3 fázisú lecsökkentett teljesítménytranszformátor teljesen zárt korróziógátló olajtartály-szerkezettel rendelkezik, amely kiemelkedő por-, víz- és szivárgásmentes teljesítménnyel rendelkezik, és képes megfelelni a különféle beltéri és kültéri telepítési környezetek igényeinek. A berendezés alacsony működési zajjal és stabil szigetelési teljesítménnyel rendelkezik, szabványos működés és ésszerű terhelés mellett akár 30 éves tervezett élettartamot is elérhet.
