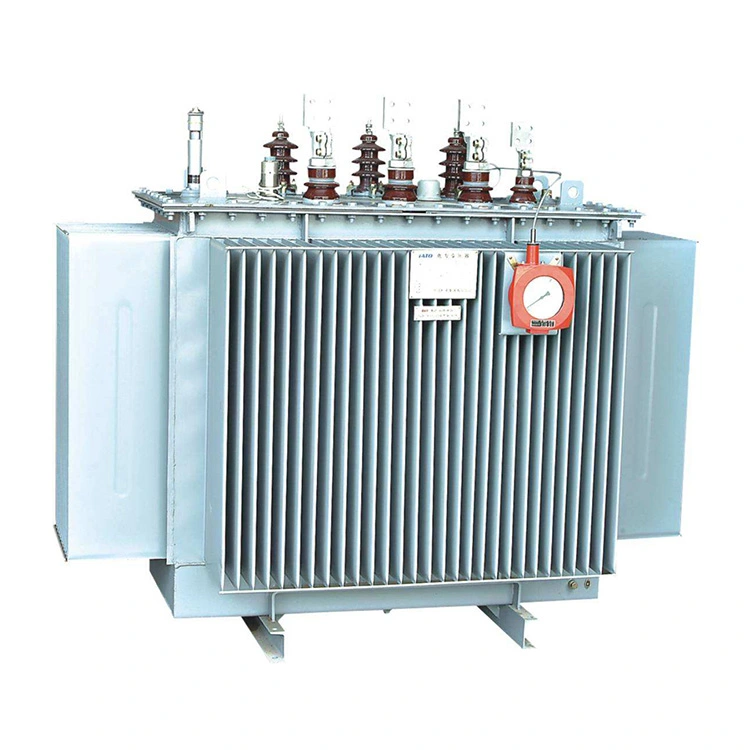

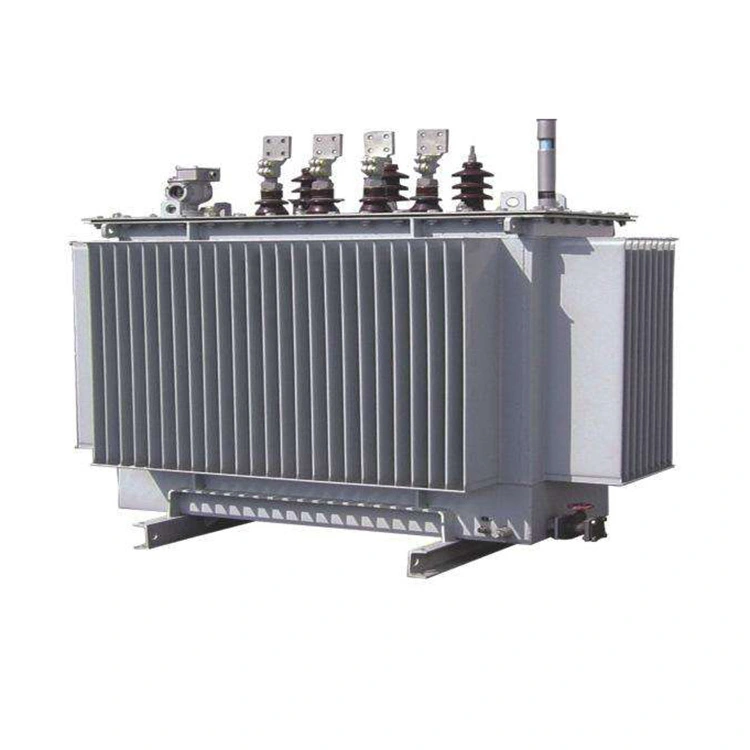

11kv 1000 Kva terhelésnél Csapcsere teljesítmény transzformátor

A 11kv-os 1000 kva-os terheléses fokozatkapcsolós teljesítménytranszformátorok mindegyike kiváló minőségű szemcseorientált hidegen hengerelt szilícium acéllemezeket használ. A szerkezet teljesen ferde, lyukak nélkül, a mag pedig többszintes lépcsőzetes, három vagy öt varrással. A levegőveszteség és a zaj alacsony. A hengerelt mag közvetlenül hengerelt speciális berendezéssel, varratok nélkül, ami csökkenti a mágneses ellenállást és alacsony levegőveszteséget eredményez.

A tekercselés kiváló minőségű rézhuzalt használ. Oxigénmentes rézrudak vagy réztekercsek húzásával készülnek. Formái között megtalálhatók a hengeres, új spirálos és osztott típusok stb., ami biztosítja, hogy a 11kv 1000 kva terhelés alatti fokozatkapcsolós teljesítménytranszformátor megfelelő elektromos szilárdsággal, mechanikai szilárdsággal és hőleadó képességgel rendelkezzen.

Az olajtartály kiváló minőségű, egymáshoz hegesztett acéllemezekből készül. A hőleadó alkatrészek chip típusú hűtőbordákat, expanziós hűtőbordákat vagy hullámos olajtartályokat használnak. Az olajtartály gyárilag megbízható tömítési teszteken megy keresztül. A belső és külső felületek savmosása és foszfátozása után a 11kv 1000 kva-os terheléses fokozatkapcsolós teljesítménytranszformátor három alap- és egy felületi bevonattal van festve, amely egyszerre korrózióálló és elegáns.

Műszaki előírás:

K: Miért használnak szilícium acéllemezeket a 11kv 1000 kva magjaként a terhelésváltós teljesítménytranszformátorokon?

V: A hagyományos transzformátormagok általában szilícium acéllemezekből készülnek. A szilíciumos acél egyfajta szilíciumot tartalmazó acél, amelynek szilíciumtartalma 0,8% és 4,8% között van. A szilíciumacél használata a transzformátor magjaként azért van, mert maga a szilíciumacél erősen mágneses anyag. Egy feszültség alatt álló tekercsben nagy mágneses indukciós intenzitást tud generálni, ezáltal csökkentve a transzformátor térfogatát.

Tudjuk, hogy a valóságban a 11kv-os 1000 kva-os terheléses fokozatkapcsolós teljesítménytranszformátor váltakozó áram mellett működik. Az áramveszteség nemcsak a tekercs ellenállásában, hanem a vasmagban is jelen van a váltakozó elektromágneses hatás miatt. A vasmag teljesítményveszteségét általában "vasveszteségnek" nevezik, és két ok okozza: az egyik a "hiszterézisveszteség", a másik pedig az "örvényáram-veszteség".

A hiszterézisveszteség az a vasveszteség, amelyet a mag a mágnesezés során generál a hiszterézis jelenség miatt. Ennek a veszteségnek a nagysága arányos az anyag mágneses hiszterézishuroka által bezárt területtel. A szilícium acél mágneses hiszterézis hurok keskeny, így transzformátor magként való használata kisebb hiszterézis veszteséget eredményez, ami jelentősen csökkenti a fűtési fokot.

Eközben a szilícium elemek jelenléte miatt a szilíciumacél jelentősen növelheti a vasmag anyagának ellenállását, hatékonyan elnyomja a vasmagban lévő váltakozó mágneses tér által keltett örvényáramot, és nagymértékben csökkenti az örvényáram veszteségeit.

A szilícium acéllemezek laminált és halmozott szerkezete, saját kis veszteségi jellemzőikkel kombinálva lehetővé teszi, hogy a 11 kv-os 1000 kva-os terheléses fokozatváltásos teljesítménytranszformátor vasmag alacsonyabb hőmérséklet-emelkedést érjen el tápfrekvenciás váltakozó áramú körülmények között, és energiahatékonyabban és stabilabban működjön.
