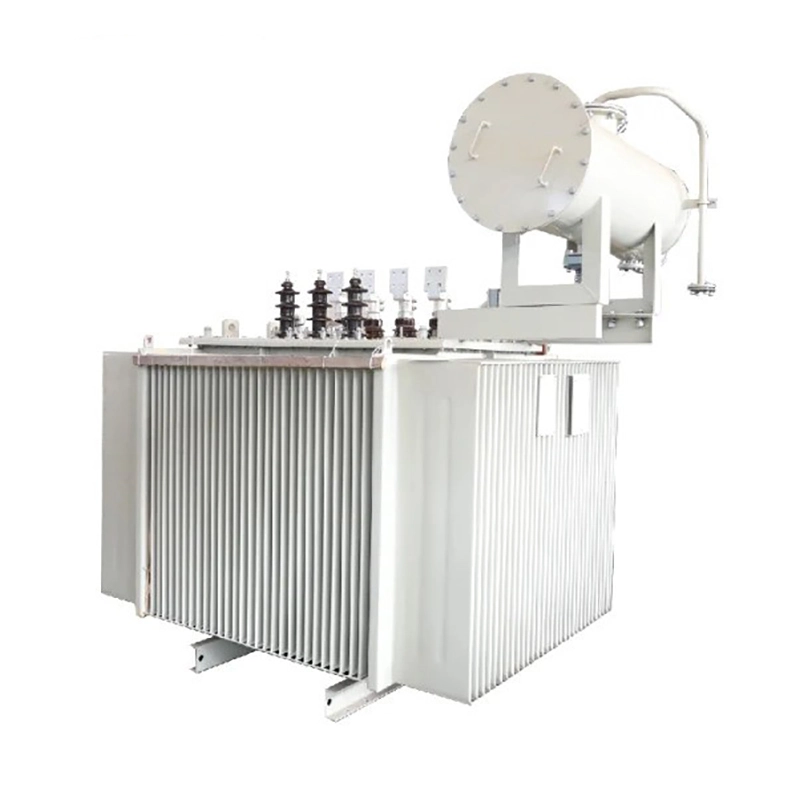

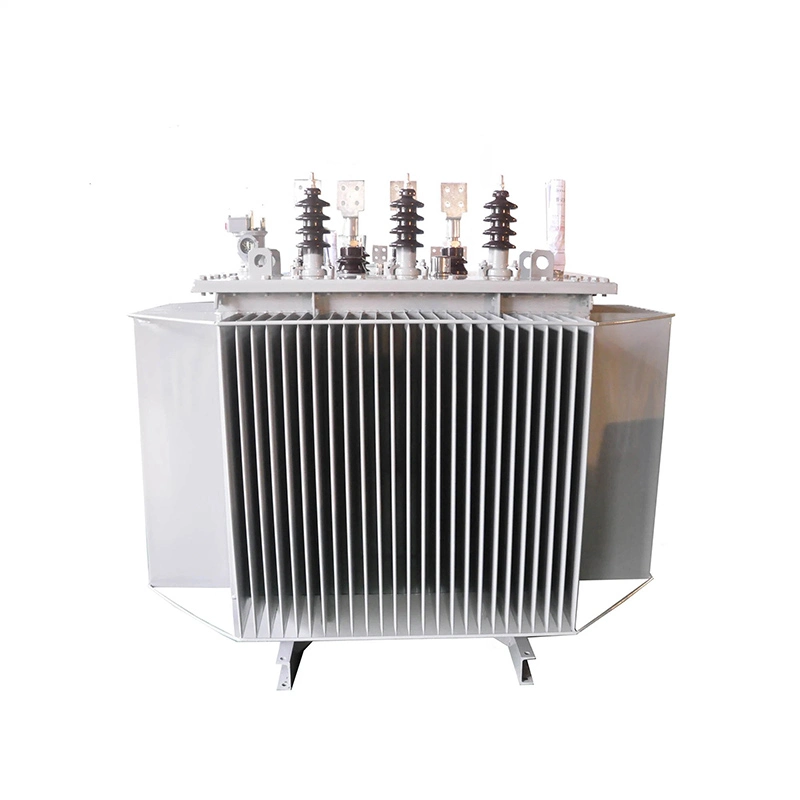

22kv teljesítmény transzformátor 1000kva olajba merítve

A 22 kV-os, 1000 kva olajba merülő transzformátor magja nagy mágneses abszorpciójú szemcseorientált hidegen hengerelt ferrit mágneses magból készül. A mag laminált magokból álló teljesen ferde illesztési szerkezettel rendelkezik. A magoszlop többszintű lépcsőzetes kör keresztmetszetű, a járom és a mag keresztmetszete pedig azonos.

22kV-os teljesítménytranszformátor Az 1000kva olajba merülő olajba merülő olajtartállyal rendelkezik, amely hullámos falakból áll. A belső tér porálló festékkel van bevonva, a festékréteg erős. A hullámos hűtőborda hűtő hatású és szívóssága kompenzálja a transzformátorolaj környezeti hőmérsékletszabályozás okozta súlyváltozásait.

Ezért a lezárt transzformátornak nincs olajtartálya, ami csökkenti a transzformátor teljes relatív magasságát. Amikor a 22 kV-os, 1000 kva olajba merített teljesítménytranszformátort becsomagolják, a vákuumos olajtöltési technológiát alkalmazzák, amely teljesen eltávolítja a transzformátorból a nedvességet, és a transzformátorolaj nem érintkezik a levegővel.

Ez hatékonyan megakadályozza, hogy víz és oxigén kerüljön a transzformátorba, és a transzformátor szigetelése folyamatosan romoljon. A transzformátorolaj valószínűleg elöregszik, ezért nincs szükség rendszeres olajminta-vizsgálatokra.

22kv-os transzformátor 1000kva olajba merülő műszaki paraméterei:

Miért van földelve a 22 kV-os, 1000 kva olajjal merített teljesítménytranszformátor vasmagja?

Ha a transzformátor normálisan működik, a vasmagnak megbízható földelési ponttal kell rendelkeznie. Földelés nélkül a vasmag és a föld között lebegő feszültség időszakos kisülést okozna a vasmag és a föld között. Ha a vasmag csak egy ponton van földelve, megszűnik annak lehetősége, hogy a vasmagon lebegő potenciál képződjön. Ha azonban a vasmagnak egynél több földelési pontja van, a vasmagok közötti egyenetlen potenciál keringő áramot hoz létre a földelési pontok között, ami túlmelegedést okoz a vasmag több földelési pontján. Ez többpontos földelési hibához vezethet, ahol a vasmag rövidzárlatos, ami megnövekedett vasveszteséget eredményez, ami súlyosan befolyásolja a transzformátor teljesítményét és normál működését, sőt, erős gázhatás miatt akár kioldást is okozhat.

Az elégetett és megolvadt helyi vasmag rövidzárlatot okozhat a vasforgácsok között, növelve a vasveszteséget, és súlyosan befolyásolhatja a transzformátor teljesítményét és normál működését, ezért a vasmag szilikon acéllemezeinek cseréje szükséges a javításhoz. Ezért a 22kv-os 1000kva-os olajba merülő transzformátornak nem szabad több földelési pontja lenni; csak pontosan egy földelési pontja lehet és kell is.
