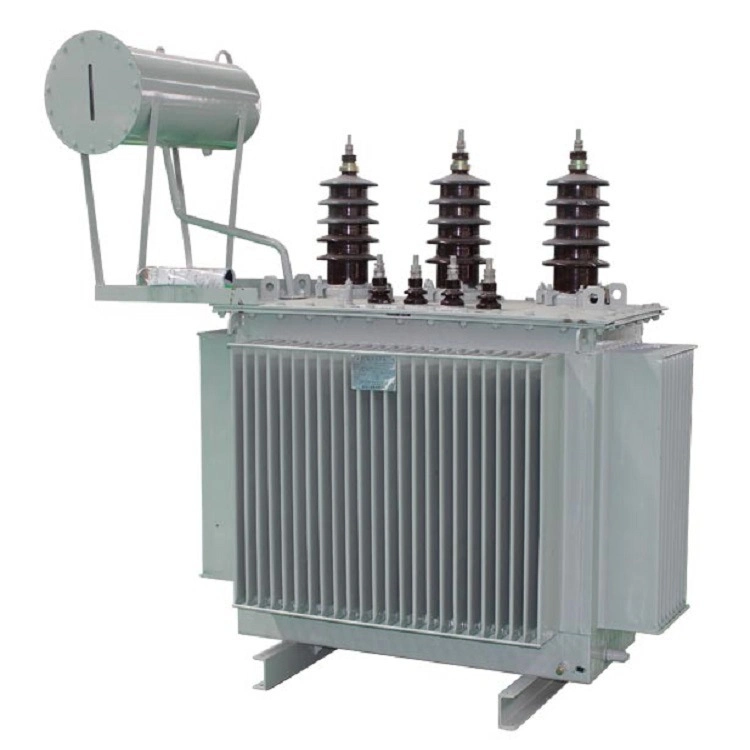

500kva elosztó elektromos transzformátor

A teljesítménytranszformátorokat széles körben használják az áramelosztó iparban. Az 500 kVA-s modell az egyik legnépszerűbb típus a nemzetközi piacon. A piaci igények kielégítése érdekében a Wenzhou Xifa Electric Power Equipment Co., Ltd. elindította az 500kva elosztó elektromos transzformátort. A mag hidegen hengerelt orientált szilícium acélból készül, amely a legnagyobb mértékben minimalizálja a vasveszteséget, a nagy vezetőképességű réz tekercsek pedig alacsony hőmérséklet-emelkedést és optimalizált rövidzárlati ellenállást biztosítanak. Így az 500kva elosztó elektromos transzformátor alacsony veszteséggel és energiatakarékos tulajdonságokkal rendelkezik, kielégítve a legtöbb ügyfél igényeit.

Kérdés küldése

termékleírás

Az 500kva-os elosztó elektromos transzformátor a következő fő előnyökkel rendelkezik: fejlett szigetelési technológia a fokozott biztonság érdekében. Alacsony zajszint és minimális karbantartási igény. Kifejezetten kereskedelmi és ipari környezetben való hatékony működésre tervezték, 500 kVA kapacitásával, amely költséghatékonyságot és környezetvédelmi teljesítményt is kínál.

A felhasználók választhatnak alumínium tekercseket, hogy egyensúlyt érjenek el a költség és a hatékonyság között, vagy réz tekercseket a jobb vezetőképesség, az alacsonyabb veszteségek és a kiváló hőállóság érdekében.

A hőmérséklet-emelkedés 150 ℃, 115 ℃ vagy 80 ℃ között választható. Ez utóbbi javíthatja a hatékonyságot és meghosszabbíthatja a szigetelés élettartamát magas környezeti hőmérséklet vagy folyamatos terhelés mellett, és akár 220 °C-os vagy magasabb minőségű anyagokat is használhat.

Az 500kva-os elosztó elektromos transzformátor háztípusai közé tartoznak a szellőztetett NEMA 1 házak, amelyek alkalmasak beltéri száraz környezetre, a NEMA 3R házak esőálló burkolatokkal, amelyek kültéri/nedves környezetre alkalmasak, valamint a teljesen zárt házak, amelyek porálló, nedvességálló, korrozív vagy veszélyes területekre alkalmasak.

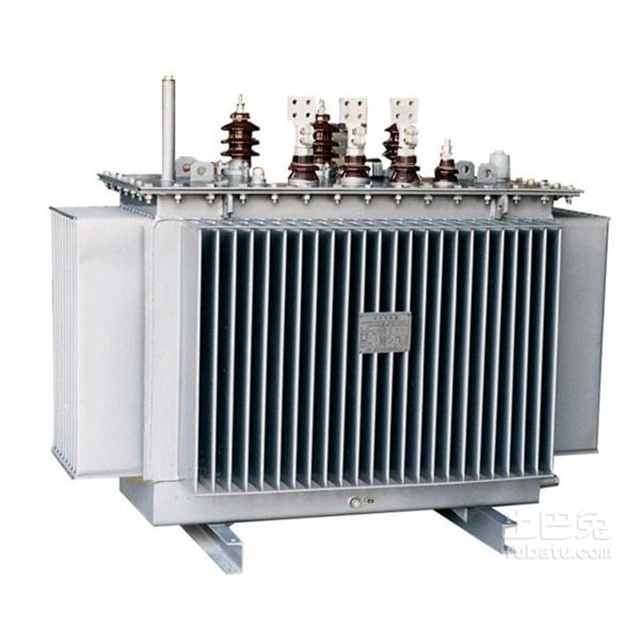

500kva Distribution Electric Power Transformer

Műszaki paraméter:

Termék neve	500kva elosztó elektromos transzformátor
Magas nyomás (KV)	10 KV
Nagynyomású csap tartomány (%)	±5 /±2 × 2,5%
Alacsony nyomás (KV)	0,4 KV
Csatlakozás szimbólum	Dyn11, YNyn0
Alapveszteség (W)	646-680W
Tekercselési veszteség (W)	4,2-6,9 kW
Izgalmas áram (%)	≤0,8%
Rövidzárlati impedancia (%)	4,5–6,5%
Tanúsítványok	CE, ISO9001
Hőmérséklet emelkedés (℃)	150 ℃, 115 ℃ vagy 80 ℃

Miért nem használunk egy egész darab szilíciumacélt magnak, ahelyett, hogy lappá dolgoznánk fel?

Ennek az az oka, hogy egy lemezszerű mag csökkentheti a vasveszteség egy másik típusát, az "örvényáram-veszteséget". Amikor az 500 kva-os elosztó elektromos transzformátor működik, váltakozó áram van a tekercsben, és az általa generált mágneses fluxus természetesen váltakozó. Ez a változó mágneses fluxus indukált áramot hoz létre a vasmagban. A vasmagban keletkező indukált áram körkörösen kering a mágneses fluxusra merőleges síkon belül, ezért örvényáramnak nevezzük. Az örvényáram-veszteség a vasmag felmelegedését is okozza.

Az örvényáram-veszteség csökkentése érdekében az 500 kva-os elosztó elektromos transzformátor vasmagját kölcsönösen szigetelt szilícium acéllemezek egymásra rakásával készítik, így az örvényáram keskeny, hosszúkás áramkörben, kisebb keresztmetszetben folyik, ezáltal növelve az örvényáram út ellenállását. Ugyanakkor a szilíciumacélban lévő szilícium növeli az anyag ellenállását, ami az örvényáram csökkentésében is szerepet játszik.

Az 500kva-os elosztó elektromos transzformátormagokhoz általában 0,35 mm vastag hidegen hengerelt szilikon acéllemezeket választanak. A szükséges mag méretének megfelelően hosszú lapra vágjuk. Elméletileg az örvényáram csökkentése érdekében minél vékonyabb a szilícium acéllemez és minél keskenyebbek az egymást átfedő lemezcsíkok, annál jobb a hatás. Ez nemcsak az örvényáram-veszteséget, a hőmérséklet-emelkedést csökkenti, hanem a szilikon acéllemezek anyagát is megtakarítja.

A szilícium acéllemez transzformátormagok készítésénél azonban nem csak az előbb említett kedvező tényezőkre kell támaszkodni, mert a vasmag ily módon történő elkészítése jelentősen megnöveli a munkaidőt és csökkenti a vasmag effektív keresztmetszetét. Ezért a transzformátormagok szilícium acéllemezekkel történő készítésénél figyelembe kell venni az adott helyzetet, mérlegelni az előnyöket és hátrányokat, és meg kell választani az optimális méretet.
