A középfeszültségű áramelosztásban a megszakító csak annyira megbízható, amennyire a védelemre éppen akkor kell mozgatni, kioldani, zárni, kioldani és visszaállítani, amikor a védelemre szükség van. AVákuumos megszakító működési mechanizmusajátssza azt a döntő szerepet. A tárolt mechanikai vagy elektromos energiát szabályozott mozgássá alakítja, lehetővé téve a vákuummegszakító számára az áramkör gyors és következetes nyitását vagy zárását. A vásárlók, vállalkozók, kapcsolóberendezés-építők és karbantartó csapatok számára nem egyszerűen az a gond, hogy a termék egyszer üzemképes-e. Az aggodalomra ad okot, hogy képes-e pontosan működni több éves szolgálat után, meghibásodás esetén, igényes elektromos szekrényekben és különböző projektkörnyezetekben.
Ez a cikk elmagyarázza, hogyan működik a mechanizmus, miért számít, milyen fájdalompontokat old meg, és hogyan értékelhető a megfelelő megoldás gyakorlati középfeszültségű alkalmazásokhoz. Ezenkívül megvizsgálja azokat a gyártási és kiválasztási tényezőket, amelyek számítanak a beszállítókkal való együttműködés során, mint plWenzhou Xifa Electrical Equipment Co., Ltd., a megszakító-alkatrészek piacát az áramelosztás megbízhatóságára tervezett termékekkel kiszolgáló vállalat.
Cikk összefoglaló
A Vákuumos megszakító működési mechanizmusaegy vákuum-megszakító rendszer mozgásvezérlő része. Energiát tárol és szabadít fel, így a megszakító érintkezői megfelelő sebességgel, erővel és időzítéssel nyithatnak vagy zárhatnak. A jól megtervezett mechanizmus segít csökkenteni a kapcsolási hibákat, javítja a védelmi reakciót, támogatja a stabil élettartamot, és csökkenti a karbantartási nyomást a középfeszültségű rendszerekben. A megfelelő mechanizmus kiválasztásához figyelmet kell fordítani a névleges feszültségre, a törési követelményekre, az energiatárolási módra, a mechanikai tartósságra, a telepítési kompatibilitásra, a gyártási konzisztenciára és az értékesítés utáni műszaki támogatásra.
Tartalomjegyzék
- Blogvázlat
- Mitől olyan fontos ez a mechanizmus?
- Hogyan működik a mechanizmus a vákuum-megszakítón belül?
- Milyen vásárlói fájdalompontokat old meg?
- Milyen tényezőket kell a vásárlóknak ellenőrizniük vásárlás előtt?
- Hogyan hasonlíthatók össze a különböző mechanizmustípusok?
- Hol használják gyakran?
- Hogyan hosszabbíthatják meg a karbantartó csapatok az élettartamot?
- Miért számít a beszállítói képesség?
- GYIK
- Következtetés
Blogvázlat
- Határozza meg a szerepétVákuumos megszakító működési mechanizmusaközépfeszültség védelemben.
- Ismertesse az alapvető munkafolyamatot az energiatárolástól a nyitás-zárásig!
- Kapcsolja össze a termék teljesítményét az ügyfelek valódi aggályaival, mint például a biztonság, az állásidő, az élettartam és a kompatibilitás.
- Adjon meg egy vevőközpontú ellenőrzőlistát a műszaki értékeléshez.
- Hasonlítsa össze a gyakori működési mechanizmusokat.
- Gyakorlati alkalmazások megvitatása elosztóhálózatokban, gyárakban, alállomásokban és megújuló energia projektekben.
- Ossza meg a karbantartási pontokat, amelyek segítik a mechanizmus stabilitását az idő múlásával.
- Válaszoljon a gyakori beszerzési és műszaki kérdésekre.
Mitől olyan fontos ez a mechanizmus?
A vákuummegszakító felelős az ívoltásért, de ezt a feladatot egyedül nem tudja elvégezni. A megszakító belsejében lévő érintkezőknek megfelelő sebességgel, megfelelő lökettel és stabil mechanikai vezérlés mellett kell szétválniuk. Ott van aVákuumos megszakító működési mechanizmusaelengedhetetlenné válik.
Valós projektekben sok elektromos hiba kezdetben nem drámai. Késleltetett kioldással, instabil zárással, inkonzisztens érintkezési nyomással, kopott kapcsolóelemekkel, gyenge rugótöltéssel vagy védelmi jelekkel való rossz koordinációval indulnak. Ha ezeket a problémákat figyelmen kívül hagyjuk, az eredmény túlmelegedés, ismétlődő kellemetlen kiesések, szekrénykárosodás, gyártásleállás vagy a kezelők biztonsági kockázata lehet.
Egy megbízható mechanizmus segít a megszakítónak gyorsan reagálni, ha a védelmi relék rövidzárlatot, túlterhelést vagy rendellenes működési körülményeket észlelnek. Támogatja a rendszeres kapcsolást is, amikor az áramköröket feszültség alá kell helyezni, le kell választani vagy karbantartani kell. Röviden, ez az a rész, amely a védelmi logikát fizikai cselekvéssé változtatja.
Hogyan működik a mechanizmus a vákuum-megszakítón belül?
A működési elv egyszerű, de a végrehajtásnak pontosnak kell lennie. AVákuumos megszakító működési mechanizmusaáltalában egy rugón, motoron, kézi töltőkaron vagy kapcsolódó vezérlőegységen keresztül tárolja az energiát. Amikor a megszakító záró vagy kioldó parancsot kap, a tárolt energia a mechanikus erőátviteli részeken keresztül szabadul fel. Ezek az alkatrészek hajtják meg a vákuummegszakító mozgó érintkezőjét.
Zárás közben a mechanizmus a mozgó érintkezőt a rögzített érintkező felé tolja, és megfelelő érintkezési nyomást tart fenn. Nyitás közben elég gyorsan elválasztja az érintkezőket ahhoz, hogy a vákuummegszakító el tudja oltani az ívet. Minél gyorsabb és stabilabb ez a mozgás, a megszakító annál jobban tudja szabályozni az elektromos feszültséget a kapcsolás során.
- Energiatárolás:A mechanizmus működés előtt tárolja az energiát, gyakran egy rugós töltőrendszeren keresztül.
- Jel válasz:Vezérlőtekercs, relé parancs vagy kézi művelet váltja ki a műveletet.
- Mechanikus kioldás:A tárolt energia a tengelykapcsolókon, tengelyeken és erőátviteli alkatrészeken keresztül szabadul fel.
- Kontakt mozgás:A vákuummegszakító érintkezői a kívánt műveletnek megfelelően nyitnak vagy zárnak.
- Pozíció tartása:A mechanizmus stabilan tartja a megszakítót nyitott vagy zárt helyzetben.
Ezért kell a mechanizmust a méretpontosságra, a rugóerőre, az anyagszilárdságra, a szerelési beállításra és a vizsgálati konzisztenciára fokozott figyelemmel készíteni.
Milyen vásárlói fájdalompontokat old meg?
A vásárlók ritkán vásárolnak aVákuumos megszakító működési mechanizmusacsak azért, mert más alkatrészre van szükségük. Azért vásárolják meg, mert egy gyenge mechanizmus költséges problémákat okozhat. A kapcsolóberendezés-gyártók esetében a rossz kompatibilitás késleltetheti a gyártást. Az erősáramú vállalkozók számára az instabil működés üzembe helyezési problémákat okozhat. A gyáraknál a megszakító váratlan meghibásodása leállíthatja a gyártósorokat. A közművek esetében a megbízhatatlan kapcsolás hatással lehet az elosztás szélesebb körű biztonságára.
| Ügyfél fájdalompontja | Hogyan segít a mechanizmus |
|---|---|
| Instabil megszakító zárás | Ellenőrzött erőt és stabil érintkezési mozgást biztosít. |
| Késleltetett kioldási válasz | Védelmi jel után gyorsan felszabadítja a tárolt energiát. |
| Magas karbantartási gyakoriság | Megfelelő tervezés és tesztelés esetén javítja a mechanikai tartósságot. |
| Szekrény beépítési eltérés | Kiválasztható vagy testreszabható a megszakító és a kapcsolóberendezés szerkezete szerint. |
| A projekt leállási kockázata | Támogatja a megbízható működést az áramelosztó és ipari rendszerekben. |
A legjobb mechanizmus nem egyszerűen a legerősebb. Ez az, amely megfelel a megszakító kialakításának, az üzemi feszültségnek, a kapcsolási feladatnak, a telepítési helynek és a vezérlési követelményeknek. Ez a praktikus párosítás segít az ügyfeleknek elkerülni a rejtett költségeket a telepítés után.
Milyen tényezőket kell a vásárlóknak ellenőrizniük vásárlás előtt?
Mielőtt kiválasztaná aVákuumos megszakító működési mechanizmusa, a vásárlóknak a terméknéven túl kell nézniük. Két mechanizmus hasonlónak tűnhet, de tényleges teljesítményük nagymértékben eltérhet a tartósság, a működési sebesség, a beépítési szerkezet és a hosszú távú stabilitás tekintetében.
A gyakorlati kiválasztási folyamatnak a következő pontokat kell tartalmaznia:
- Névleges feszültség és megszakító típusa:Ellenőrizze, hogy a mechanizmus megfelel-e a tervezett VCB-modellnek és a rendszerfeszültségnek.
- Működési mód:Ellenőrizze, hogy a projekt kézi, rugós töltésű, motoros vagy kombinált működést igényel-e.
- Mechanikai élettartam:Kérdezzen a tesztelt működési ciklusokról és a hosszú távú kitartásról.
- Energia tárolási idő:A rugós töltőrendszereknél az ismételt működéshez fontos a stabil és hatékony energiatárolás.
- Utazás és szoros megbízhatóság:A mechanizmusnak következetesen reagálnia kell a vezérlőjelekre.
- Beépítési méretek:Erősítse meg a rögzítési furatokat, az összekötő helyzetet, a tengelyszerkezetet és a szekrényteret.
- Környezeti feltételek:Vegye figyelembe a páratartalmat, a port, a hőmérsékletet, a tengerszint feletti magasságot és az ipari szennyezést.
- Tesztelési jegyzőkönyvek:A megbízható beszállítóknak biztosítaniuk kell az ellenőrzést, a rutin tesztelést és a műszaki támogatást.
Ezek az ellenőrzések különösen fontosak az OEM-vásárlók és a kapcsolóberendezés-összeszerelő üzemek számára, mivel egy kis eltérés ismételt összeszerelési beállításokat vagy helyszíni szervizelési panaszokat okozhat.
Hogyan hasonlíthatók össze a különböző mechanizmustípusok?
A különböző projektek eltérő működési terveket igényelhetnek. Az alábbi táblázat egyszerű összehasonlítást ad azoknak a vásárlóknak, akik a gyakori lehetőségeket értékelik.
| Mechanizmus típusa | Fő előny | Megfelelő használat |
|---|---|---|

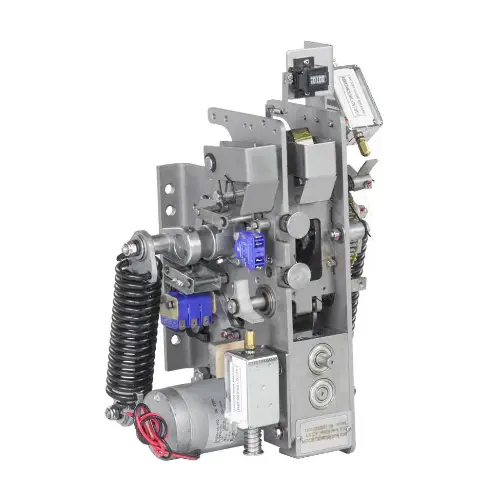

| Rugós töltésű működési mechanizmus | Stabil tárolt energia kibocsátás a gyors nyitáshoz és záráshoz. | Megbízható, ismételt működést igénylő közepes feszültségű VCB-k. |

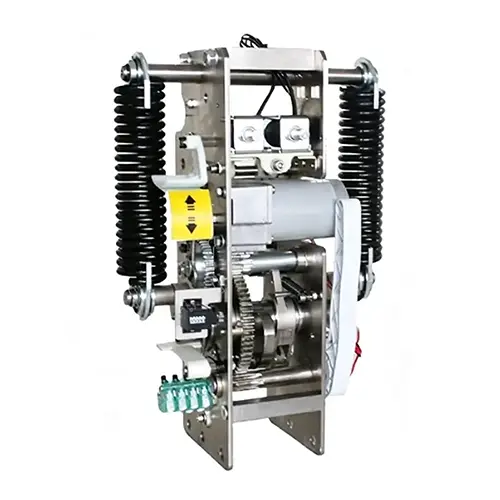

| Motor működési mechanizmus | Támogatja a távoli vagy automatikus töltést és működést. | Alállomások, elosztó szekrények és automatizált rendszerek. |
| Kézi működtető mechanizmus | Egyszerű szerkezet és kényelmes helyi vezérlés. | Alapvető váltási alkalmazások és költségérzékeny projektek. |
| Testreszabott mechanizmus | Jobban illeszkedik speciális szekrény-elrendezésekhez vagy megszakító-konstrukciókhoz. | OEM kapcsolóberendezések gyártási és csereprojektek. |
Sok középfeszültségű alkalmazásnál a rugós töltet kialakítása széles körben előnyben részesített, mivel lehetővé teszi az energia tárolását a kapcsolási művelet előtt. Hiba esetén a megszakítónak nem kell várnia a lassú kézi mozgásra. Azonnal energiát tud felszabadítani, ami javítja a védelem megbízhatóságát.
Hol használják gyakran?
AVákuumos megszakító működési mechanizmusamindenhol használatos, ahol a középfeszültségű áramköröknek megbízható kapcsolásra és védelemre van szükségük. Általában vákuummegszakítókba, kapcsolóberendezésekbe, kompakt alállomásokba, ipari elosztó helyiségekbe, közműhálózatokba, kereskedelmi épületekbe és megújuló energiaforrásokba építik be.
A gyárakban segít megvédeni a motorokat, transzformátorokat és gyártósorokat az elektromos hibáktól. A városi elosztó hálózatokban támogatja a stabil áramellátást a lakó- és kereskedelmi területeken. Nap- és szélenergia projekteknél segít a középfeszültségű gyűjtőáramkörök leválasztásában és védelmében. A bányászatban, az infrastruktúrában és a közlekedési rendszerekben hozzájárul a biztonságosabb elektromos vezérléshez nehéz körülmények között.
Mivel ezek a környezetek nagyon eltérőek, a vásárlóknak nem szabad univerzális tartozékként kezelniük a mechanizmust. Ugyanazt a terméket össze kell vetni a projekt tényleges feltételeivel. A tiszta beltéri kapcsolóhelyiségben használt mechanizmusok eltérő igénybevételnek lehetnek kitéve, mint egy poros ipari üzemben vagy magas páratartalmú tengerparti projektekben.
Hogyan hosszabbíthatják meg a karbantartó csapatok az élettartamot?
Még egy kiváló minőségű isVákuumos megszakító működési mechanizmusamegfelelő ellenőrzést igényel. A karbantartó csapatoknak a látható kopásra, a szokatlan zajra, a laza rögzítésekre, a rugó állapotára, a kenési pontokra, a segédkapcsoló funkcióra és a kioldási zárási teljesítményre kell összpontosítaniuk. Regular operation testing is also useful because a breaker that remains idle for a long time may still need to operate instantly during a fault.
- Ellenőrizze, hogy a mechanizmus simán tölt-e és késedelem nélkül kiold-e.
- Vizsgálja meg a tengelykapcsolókat, a tengelyeket és a rögzítőelemeket, hogy nincs-e laza vagy deformálódott.
- Tartsa tisztán a mechanizmust, és kerülje a por felhalmozódását a szekrény belsejében.
- Győződjön meg arról, hogy a nyitás és zárás jelzői megfelelnek a megszakító tényleges helyzetének.
- Tesztelje a vezérlőáramköröket, tekercseket és a segédérintkezőket a karbantartási ütemterv szerint.
- Cserélje ki a kopott alkatrészeket, mielőtt azok befolyásolnák a kapcsolási megbízhatóságot.
A megelőző karbantartás olcsóbb, mint a sürgősségi javítás. Ha egy mechanizmus meghibásodik egy hiba során, a sérülés túlnyúlhat magán a megszakítón. Érintheti a kábeleket, transzformátorokat, kapcsolóberendezési paneleket és a csatlakoztatott berendezéseket.
Miért számít a beszállítói képesség?
Egy megbízható beszállító többet tesz az alkatrészek szállításánál. Egy olyan termékhez, mint aVákuumos megszakító működési mechanizmusa, a beszállítói tapasztalat befolyásolja a tervezés pontosságát, az anyagválasztást, a gyártásellenőrzést, a tesztelés minőségét és a műszaki kommunikációt. Ez különösen fontos azoknak a vásárlóknak, akiknek kötegelt vásárlásra, csereegyeztetésre vagy OEM-támogatásra van szükségük.
Wenzhou Xifa Electrical Equipment Co., Ltd.vákuum-megszakítókhoz és középfeszültségű elosztó alkatrészekhez kapcsolódó termékekkel szolgálja ki az elektromos berendezések ügyfeleit. A vásárlók számára egy alkalmas gyártóval való együttműködés csökkentheti a bizonytalanságot a termékválasztás, a telepítés megerősítése és a hosszú távú használat során.
A beszállító értékelésekor a vásárlóknak kérniük kell a műszaki rajzokat, a modellkompatibilitást, a névleges paramétereket, a vizsgálati eljárásokat, a csomagolás részleteit és a szállítási kapacitást. A rendelés előtti egyértelmű válasz sokkal jobb, mint a telepítési problémák megoldása azután, hogy a termék megérkezett a projekt helyszínére.
GYIK
Mi az a vákuummegszakító működési mechanizmusa?
Ez az a mechanikus vezérlőrendszer, amely a vákuum-megszakítón belüli vákuum-megszakító nyitási és zárási mozgását hajtja végre. Energiát tárol és bocsát ki, így az érintkezők gyorsan és megbízhatóan mozoghatnak.
Miért fontos a mechanizmus a középfeszültség elleni védelemben?
Biztosítja, hogy a megszakító megfelelő sebességgel és erővel tudjon reagálni a hibajelzésekre. Megbízható mechanizmus nélkül még egy jó vákuum-megszakító sem működhet megfelelően.
Minden vákuum-megszakítóhoz egy mechanizmus illeszkedik?
Nem. A vevőknek vásárlás előtt meg kell erősíteniük a névleges feszültséget, a megszakító modelljét, a beépítési méreteket, a csatlakozási szerkezetet, a vezérlési módot és a működési követelményeket.
Mi okozza a működési mechanizmus meghibásodását?
A gyakori okok közé tartoznak a kopott tengelykapcsolók, a gyenge rugók, a rossz kenés, a porszennyeződés, a tekercsproblémák, a laza rögzítőelemek, a helytelen telepítés és az ellenőrzés hosszú távú hiánya.
A motoros működtető mechanizmus jobb, mint a kézi?
Ez a projekttől függ. A motoros működtetés jobb a távoli vagy automatizált rendszerekben, míg a kézi működtetés egyszerűbb, helyi szabályozási igényű alkalmazásokhoz lehet megfelelő.
Hogyan válasszanak a vásárlók megbízható szállítót?
A vevőknek ellenőrizniük kell a gyártási tapasztalatot, a műszaki támogatást, a tesztelési képességet, a modellkompatibilitást, a testreszabási lehetőségeket, valamint azt, hogy a szállító tud-e egyértelmű dokumentációt nyújtani a szállítás előtt.
Következtetés
AVákuumos megszakító működési mechanizmusalehet, hogy nem a középfeszültségű megszakító leglátványosabb része, de az egyik legmeghatározóbb. Azt a fizikai műveletet szabályozza, amely lehetővé teszi a vákuummegszakító számára az áramkörök védelmét, a hibahatások csökkentését és a stabil energiaelosztás támogatását. A vásárlók számára a megfelelő mechanizmus kiválasztása kevesebb kapcsolási hibát, gördülékenyebb telepítést, hosszabb élettartamot és nagyobb bizalmat jelent a napi működésben.
Ha alkatrészeket választ vákuum-megszakítókhoz, kapcsolóberendezés-szerelvényekhez, alállomásokhoz, ipari áramrendszerekhez vagy csereprojektekhez,Wenzhou Xifa Electrical Equipment Co., Ltd.gyakorlati terméktámogatást és műszaki kommunikációt tud nyújtani az Ön alkalmazási igényeihez. Modellválasztás, árajánlat, testreszabási részletek vagy projekttanácsadás esetén kérjüklépjen kapcsolatba velünkmég ma, és hagyja, hogy csapatunk segítsen megbízható megoldást találni középfeszültségű kapcsolórendszeréhez.
