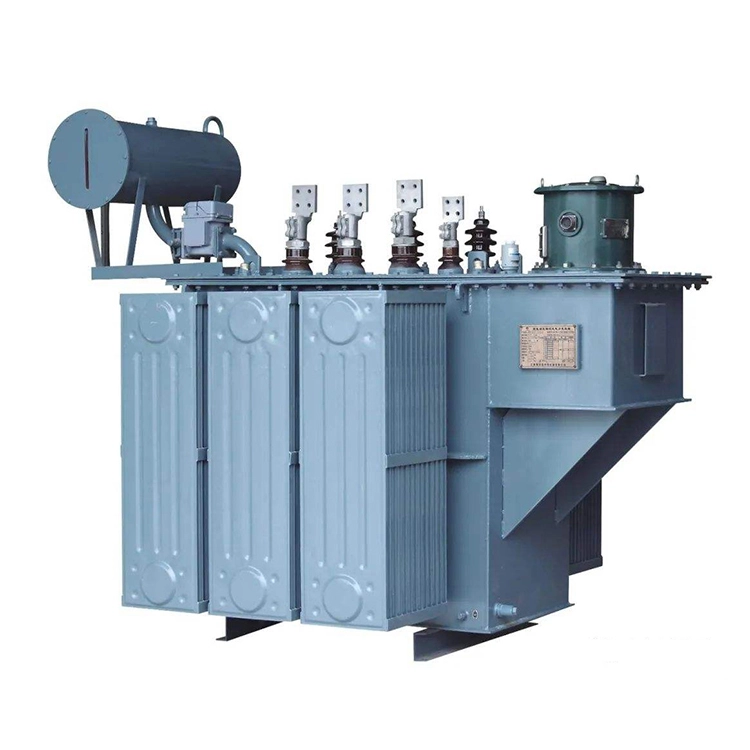

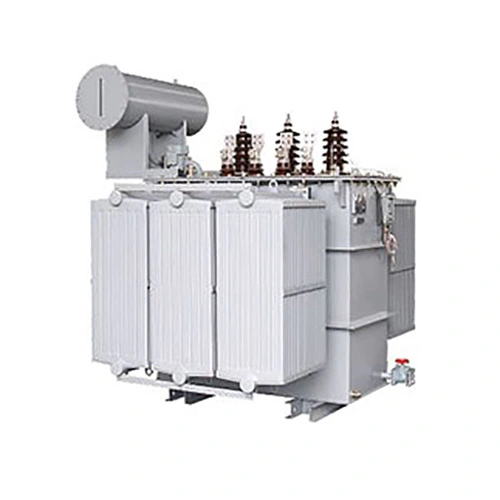

35-0,4kv 3 fázisú 2500kva teljesítmény transzformátor

A 35–0,4 kv-os, 3 fázisú, 2500 kva teljesítményű transzformátor magja nagy mágneses vezetőképességű, hidegen hengerelt orientált szilícium acéllemezekből készül, és a teljes illesztési folyamat teljes kúpcsuklós és lyuk nélküli kötési módszerrel történik, hatékonyan csökkentve a terhelés nélküli veszteséget és a gerjesztőáramot. Mind a nagyfeszültségű, mind a kisfeszültségű tekercsek oxigénmentes rézhuzalból (vagy szükség szerint alumíniumhuzalból) készülnek, a nagyfeszültségű tekercs többrétegű hengeres szerkezetben, a kisfeszültségű tekercs pedig fóliatekercsben vagy kettős spirálszerkezetben jó elektromos szilárdságot és rövidzárlati ellenállást biztosít.

A 35-0,4 kv-os, 3 fázisú, 2500 kva teljesítményű transzformátor háza vákuumszárításon és vákuum-olaj-befecskendezésen megy keresztül, így biztosítva a stabil és megbízható szigetelési rendszert. Az olajtartály hullámlemez- vagy hőelvezető csőszerkezettel rendelkezik, amely kiegyensúlyozza a hőelvezetési hatékonyságot és a tömítési teljesítményt, és nyomáscsökkentő szelepekkel, gázrelékkel, olajszintmérőkkel, hőmérsékletmérő elemekkel és egyéb teljes védelmi eszközökkel van felszerelve.

Üzemünk rendelkezik a 35 kV-os és nagyobb feszültségű transzformátorok teljes gyártási kapacitásával, beleértve a tekercselést, a mag összeszerelést, a ház összeszerelését, a vákuumkezelést és a gyári tesztelést. A gyár elhagyása előtt minden termék többszöri rutinvizsgálaton esik át, mint például a tekercsellenállás mérése, a feszültségviszony és a csatlakozási csoportok kijelölésének ellenőrzése stb.

A 35–0,4 kv-os, 3 fázisú, 2500 kva teljesítményű transzformátor alacsony veszteséggel, alacsony zajszinttel és alacsony hőmérséklet-emelkedéssel rendelkezik, és alkalmas beltéri, kültéri, nagy magasságban vagy magas szennyezettségű területeken történő folyamatos működésre.

Műszaki előírás:

K: Mi a fő funkciója egy 35–0,4 kv-os, 3 fázisú, 2500 kva-os, 6,5%-os zárlati impedanciájú transzformátornak, és mi a jelentősége a transzformátor biztonságos működése szempontjából?

V: A 6,5%-os rövidzárlati impedancia, amely a 35–0,4 kv-os, 3 fázisú, 2500 kva-os teljesítménytranszformátor standard konfigurációjaként van megadva, kulcsfontosságú paraméter a transzformátor biztonságos és stabil működésének biztosításához. Ez a paraméter hatékonyan korlátozhatja a rövidzárlati áramot a 35–0,4 kv-os 3 fázisú, 2500 kva-os teljesítménytranszformátor kisfeszültségű oldalán, javíthatja a transzformátor tekercseinek dinamikus és hőstabilitását, és megelőzheti a tekercsek rövidzárlati hibák okozta deformálódását és szigetelési károsodását. Ugyanakkor ez az impedancia-paraméter a transzformátortest szerkezetéhez igazodik, így elkerülhető a rendellenes mágneses mező szivárgása és a túlmelegedési problémák. Szabványos alapot biztosíthat a transzformátor relévédelmének beállításához, elkerülheti a túllépést, és biztosítja, hogy a 35-0,4 kv-os 3 fázisú 2500 kva-os teljesítménytranszformátor párhuzamosan működjön keringető áram nélkül, ezzel garantálva a transzformátorok biztonságos, gazdaságos és stabil működését.

Műhely

Felszerelés

Teszt
