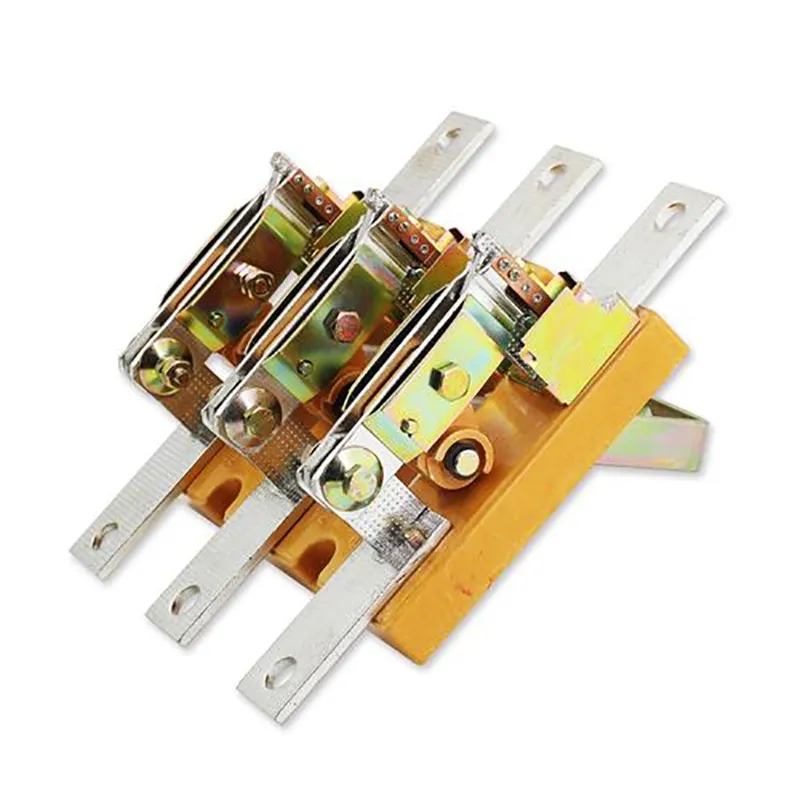

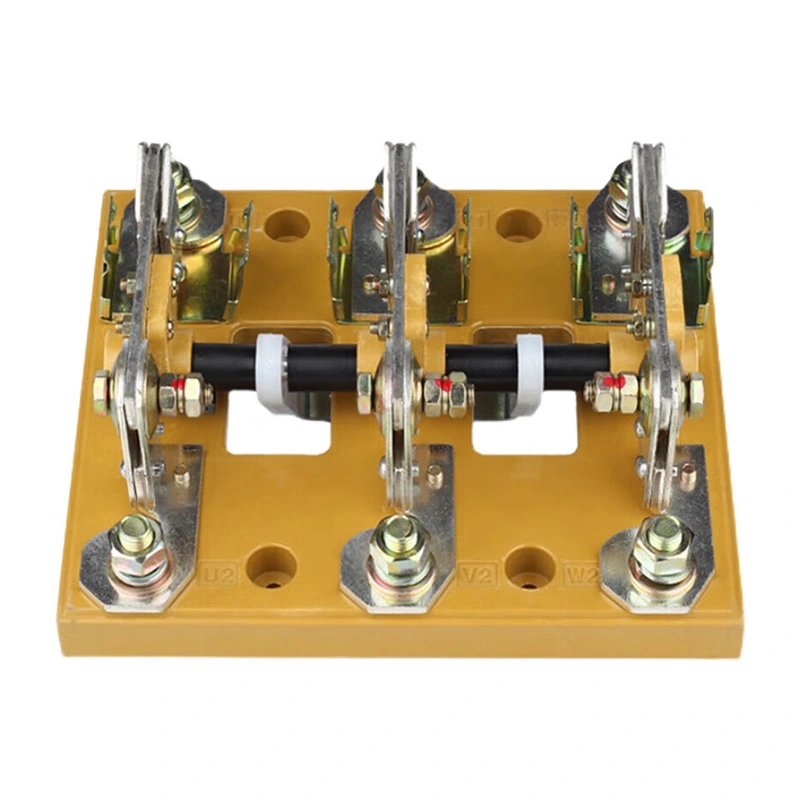

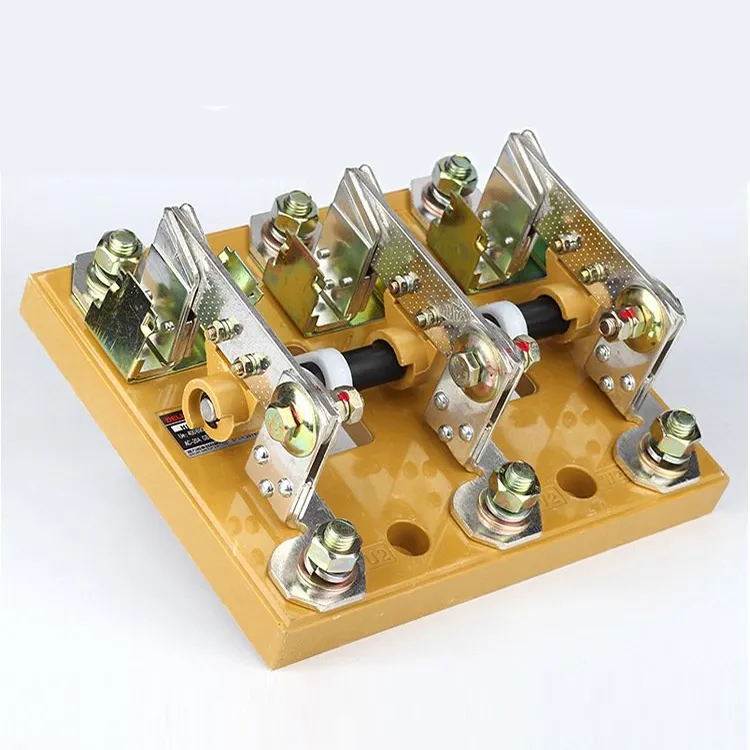

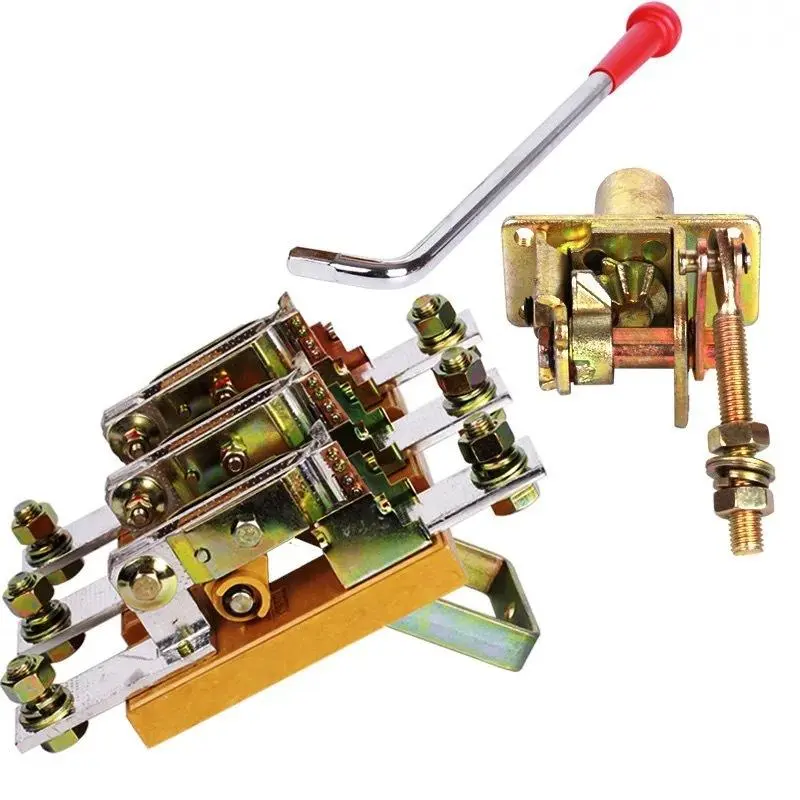

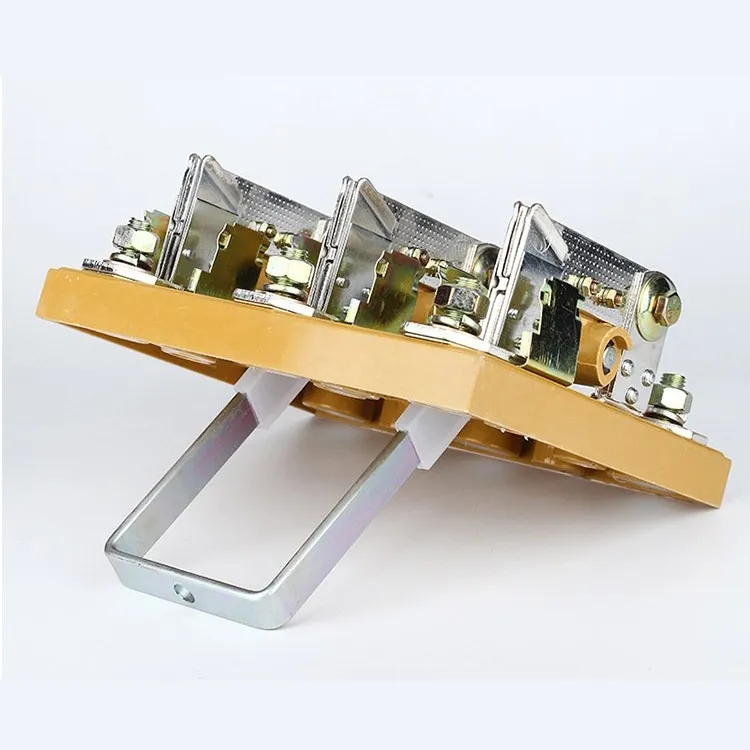

100 Amperes 4 pólusú leválasztó kapcsoló

A Wenzhou XiFa Electric Power Equipment Co., Ltd. megbízható gyár szilárd, 100 amperes 4 pólusú leválasztó kapcsolók gyártására. A vállalat epoxigyantát vagy hőre keményedő műanyagokat alkalmaz szigetelőanyagként, hogy hatékony szigetelést biztosítson a vezető részek között, és megakadályozza a fázisok közötti rövidzárlatokat. Az érintkező lehet nagy vezetőképességű réz vagy ezüstözött rézötvözet, hogy biztosítsa az áramkör megbízható csatlakoztatását és leválasztását, ezüstözött csökkenti az ellenállást, a melegítést és az oxidációt. Ezenkívül minden egyes eladott 100 amperes 4 pólusú leválasztó kapcsoló esetén a műszaki csapat 24 órán belül válaszol az ügyfelek kérdéseire.

Kérdés küldése

termékleírás

A 100 amperes 4 pólusú leválasztó kapcsoló egy elektromos kapcsolóeszköz, amely áramkörök leválasztására és az áramellátás megszakítására szolgál. Négy különálló pólusból áll, köztük két bemeneti és két kimeneti csatlakozóból. A 100 amperes 4 pólusú leválasztókapcsoló megbízható leválasztást biztosít a személyzet és a berendezések biztonságáról.

A 100 amperes 4 pólusú leválasztókapcsoló általában három fő részből áll: a házból, a működtető mechanizmusból és az elektromos alkatrészekből. A ház szigetelő anyagokból készül, hogy megakadályozza az áramszivárgást és az áramütést. A működési mechanizmus lehetővé teszi a kapcsoló manuális nyitását vagy zárását, míg az elektromos alkatrészek között oszlopok, csatlakozókapcsok és egyéb vezetőelemek találhatók.

A 100 amperes 4 pólusú leválasztó kapcsoló általános alkalmazásai:

1. Áramellátási rendszerek: Az alállomásokban és elosztóhálózatokban széles körben használt 100 amperes, 4 pólusú leválasztókapcsoló leválasztja vagy átirányítja az áramellátást, segítve a hálózat biztonságos és stabil működését.

2. Ipari telepítések: A gépek vezérlő- és automatizálási rendszereiben alkalmazva, a 100 amperes, 4 pólusú leválasztó kapcsoló biztonságos áramtalanítást biztosít a karbantartás során, biztosítva a dolgozók és a berendezések védelmét.

3. Közlekedési rendszerek: Vasutak, metrók és egyéb közlekedési infrastruktúrák esetében a kapcsolót elektromos áramkörök leválasztására használják, ezzel biztosítva az utasok, a személyzet és a berendezések biztonságát.

100 Amp 4 Pole Isolator Switch

Gyártási paraméter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektromos szilárdság (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Működési áram le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motor teljesítmény (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Készítési és megszakítási kapacitás
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA csúcsérték)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanikai élettartam (idő)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektromos élettartam (idő)
Ue=660V Névleges áram le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Súly (kg)
3 pólus	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 pólus	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Üzemi nyomaték (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Írja be		Keret mérete (mm)						beépítési méret (mm)
Írja be		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Írja be	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Gyártási GYIK:

K: Mi az a 100 amperes 4 pólusú leválasztó kapcsoló?

V: Ez egy kézi kapcsoló, amelyet arra terveztek, hogy biztonságosan lekapcsolja a négyvezetékes rendszert, jellemzően háromfázisú plusz nulla vezetékes rendszert a tápegységről. A 100 amper névleges teljesítménye látható és megbízható szigetelési pontot biztosít karbantartási és biztonsági célokra.

K: Miben különbözik a 100 amperes 4 pólusú leválasztó kapcsoló a 100 amperes 3 pólusú leválasztó kapcsolótól?

V: A 3 pólusú leválasztó csak a három fázisvezetéket választja le. Egy 4 pólusú leválasztó egyidejűleg leválasztja a három fázist és a nullát, biztosítva a teljes áramköri leválasztást. Ez csökkenti a maradékáram kockázatát, és bizonyos alkalmazásoknál nagyobb biztonságot nyújt.

K: Melyek a 100A-es 4 pólusú leválasztó kapcsoló használatának fő előnyei?

V: A legfontosabb előnyök közé tartozik a fázisok és a nullapont teljes leválasztása, a kompakt kialakítás, amely helytakarékos, az egyszerű telepítés és a nagy megbízhatóság. Világos, látható töréspontot biztosít, amely növeli a biztonságot a karbantartás során.
