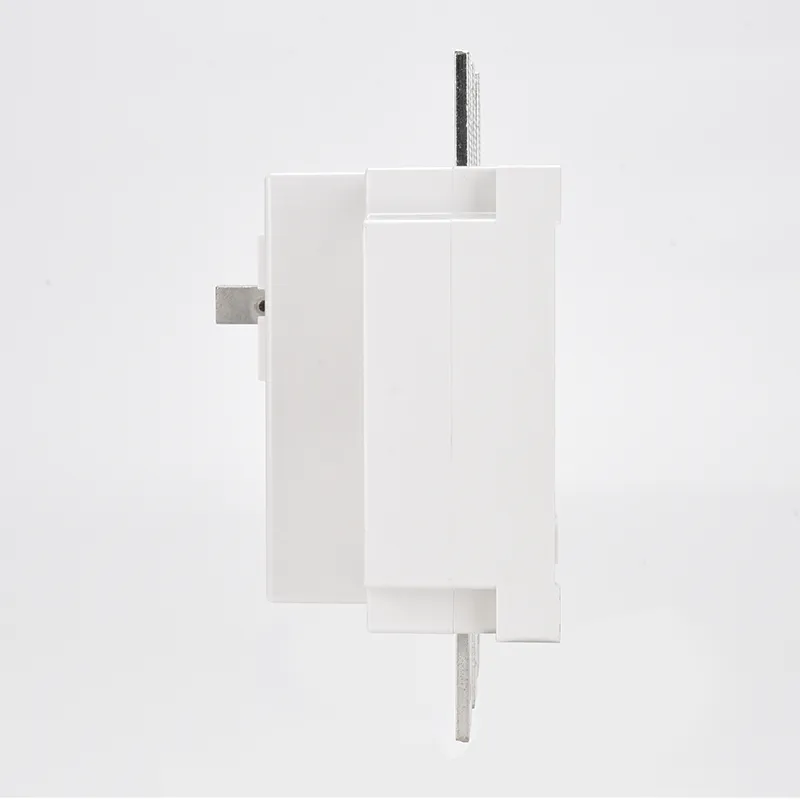

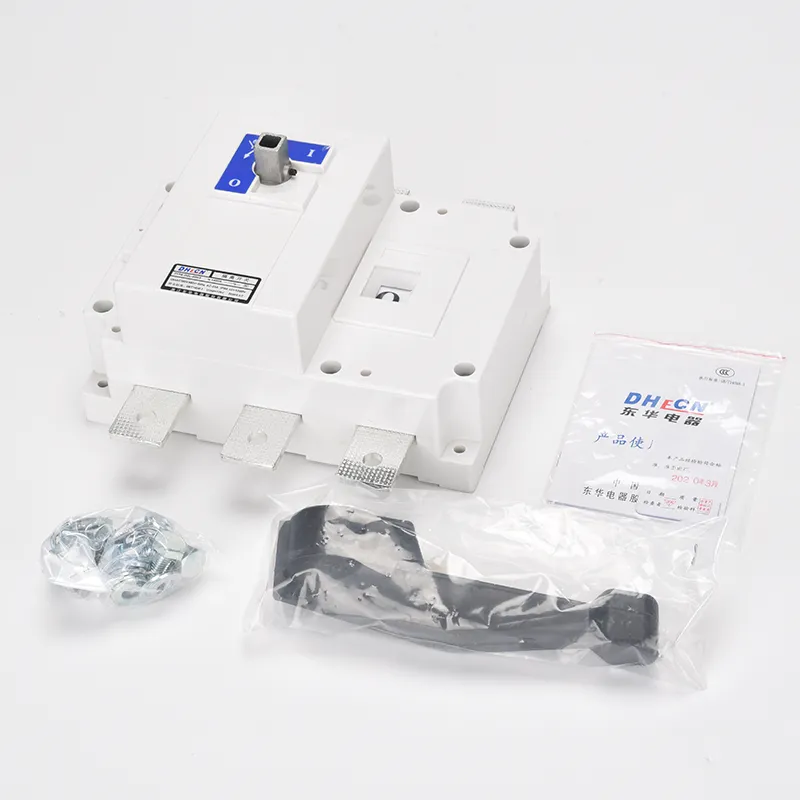

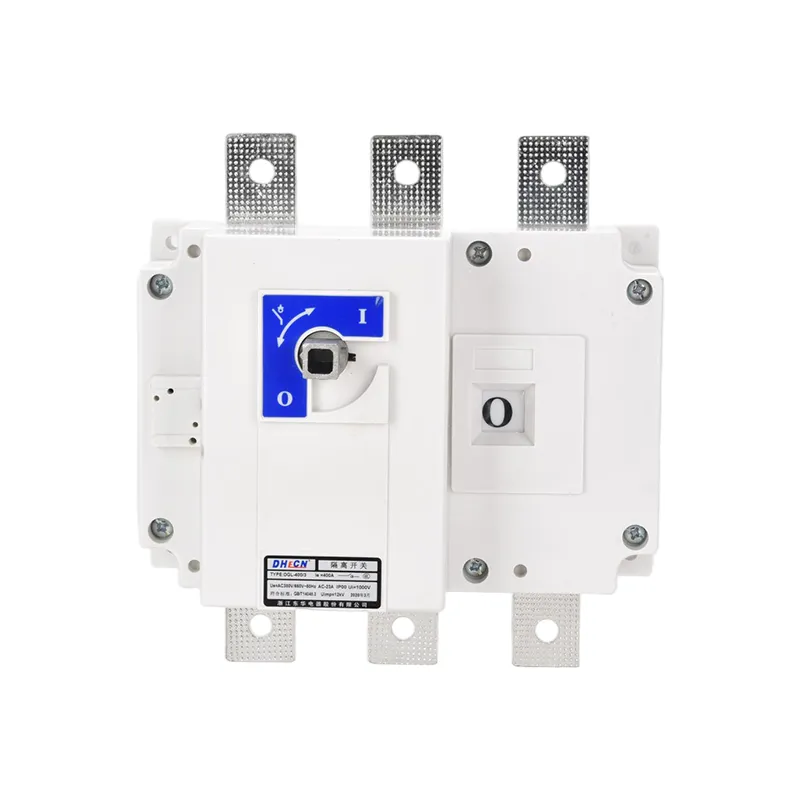

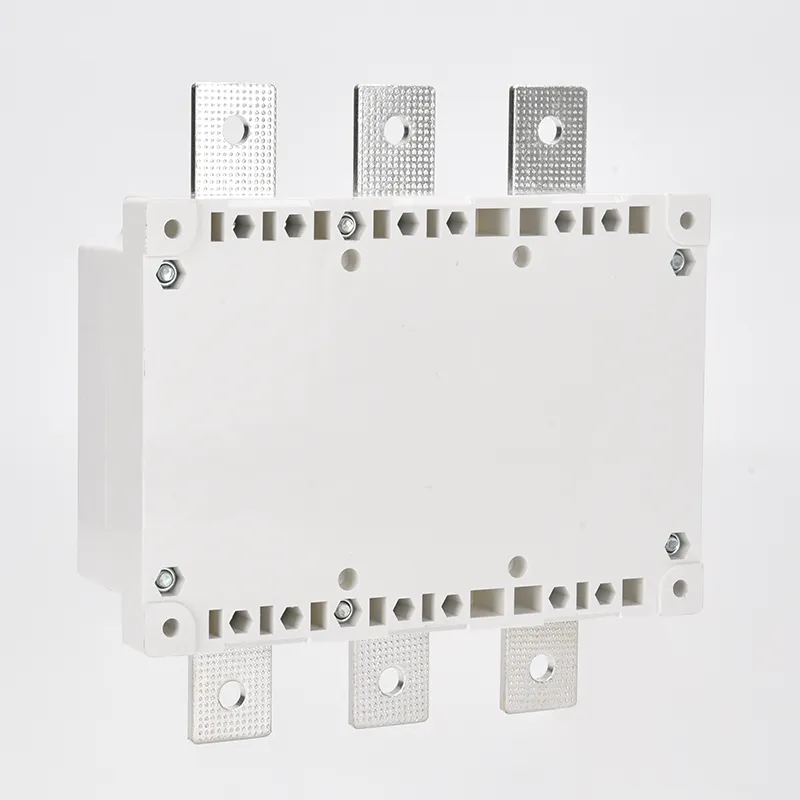

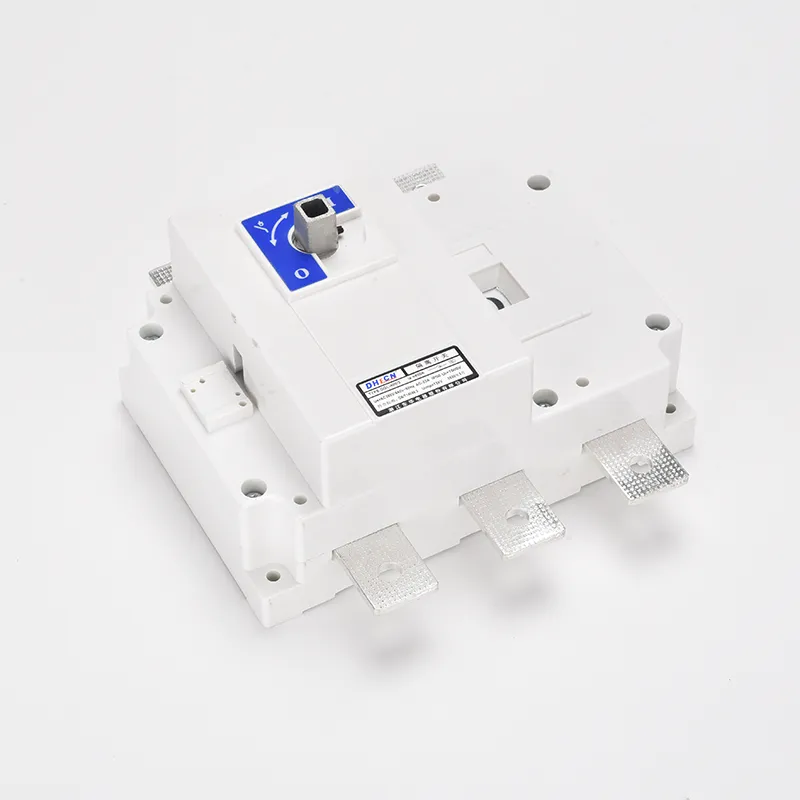

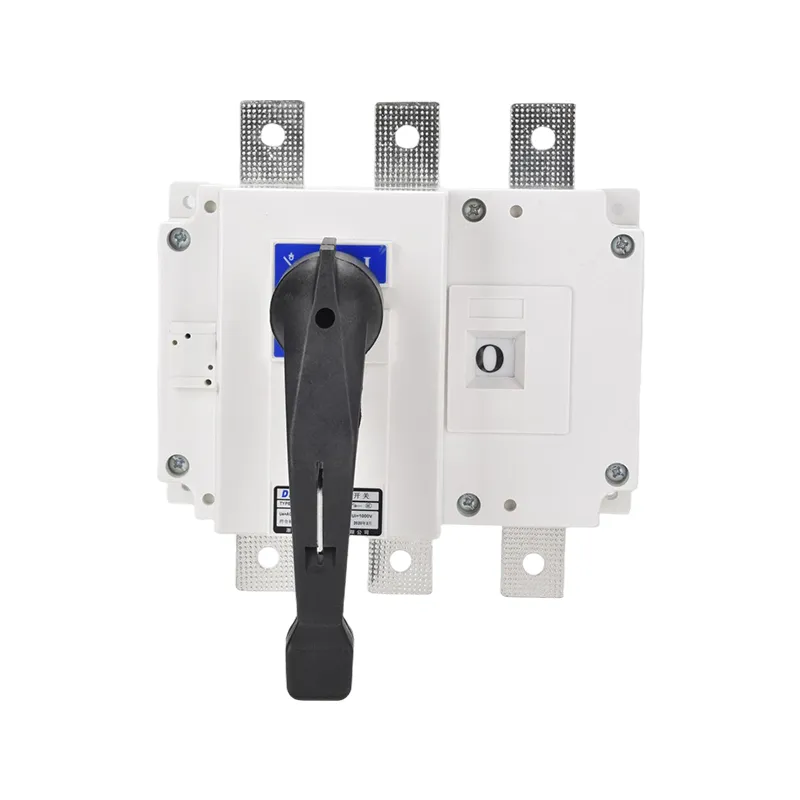

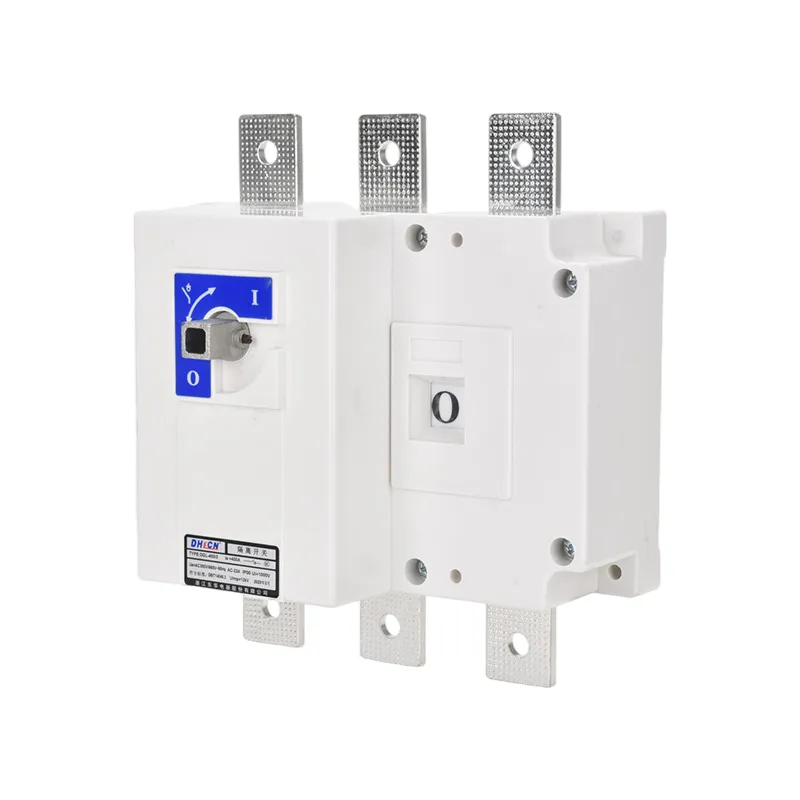

100 A 3 fázisú leválasztó kapcsoló 100a

A 100 amperes, háromfázisú 100a leválasztókapcsoló egy háromfázisú váltakozó áramú rendszerekhez tervezett kapcsolókészülék. Elsősorban áramkörök leválasztására és terhelés nélküli áramkörök létrehozására vagy megszakítására szolgál.

Alapfunkciók

1. Áramkör leválasztás: Biztonságosan csatlakoztatja vagy leválasztja az áramköröket terhelés nélkül, a biztonságos karbantartás érdekében.

2. Működési beállítás: A megszakítókkal együttműködve működik a berendezés működési állapotának megváltoztatása érdekében.

3. No Load Operations: Lehetővé teszi a terheletlen vezetékek vagy tehermentes transzformátorok üzembe helyezését és üzemen kívül helyezését.

4. Látható töréspont: egyértelmű leválasztási pontot biztosít az ellenőrzés és a karbantartás egyszerűvé tétele érdekében.

Műszaki jellemzők

1. Optimalizált szerkezet: A 100 amperes 3 fázisú leválasztó kapcsoló egyetlen működési mechanizmust alkalmaz. Az íves mozgóérintkezők és a fix érintkezők egységesen működnek, így biztosítva mindhárom fázis egyidejű kapcsolását. Ez csökkenti az érintkezési út eltérését és javítja a megbízhatóságot.

2. Könnyű telepítés és karbantartás: A 100 amperes, 3 fázisú 100a leválasztókapcsoló kompakt kialakítása kényelmes telepítést tesz lehetővé, és alacsonyan tartja a karbantartási költségeket.

Termék paraméter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektromos szilárdság (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Működési áram le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motor teljesítmény (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Készítési és megszakítási kapacitás
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA csúcsérték)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanikai élettartam (idő)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektromos élettartam (idő)
Ue=660V Névleges áram le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Súly (kg)
3 pólus	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 pólus	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Üzemi nyomaték (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Írja be	Keret mérete és beépítési mérete
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Írja be	Méret
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Írja be	Keret mérete és beépítési mérete
GL-1000-4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Termék GYIK:

K: Működtethető a 100 amperes 3 fázisú leválasztó 100a kapcsoló terhelés alatt?
V: Nem. A 100 amperes 3 fázisú leválasztó kapcsoló 100a terhelés nélküli használatra készült. Nem használható normál üzemi áramot vezető áramkörök létrehozására vagy megszakítására. Terheléskapcsoláshoz megszakítót vagy terhelésmegszakítót kell használni.
K: Milyen anyagokat használnak általában a 100 amperes 3 fázisú 100a leválasztó kapcsolókban?
V: A kiváló minőségű 100 amperes 3 fázisú leválasztó kapcsolók általában égésgátló vagy megerősített hőre lágyuló/fém házzal, rézzel vagy ezüstözött réz érintkezőkkel rendelkeznek az alacsony ellenállás és tartósság érdekében, valamint robusztus acél vagy ötvözet működési mechanizmusok. Ezek hosszú élettartamot és megbízható működést biztosítanak.
K: Miben különbözik a 100 amperes 3 fázisú leválasztó 100a kapcsoló a 100 amperes 3 fázisú megszakítótól?
V: A 100 amperes 3 fázisú megszakító megszakíthatja a terhelést és a hibaáramot, míg a 100 amperes 3 fázisú leválasztó kapcsoló csak terhelés nélküli állapotban biztosítja a leválasztást. A 100 amperes 3 fázis feladata a látható, megbízható szétválasztás garantálása a biztonság érdekében, miközben a védelmi funkciók biztosítékokkal vagy megszakítókkal maradnak.
