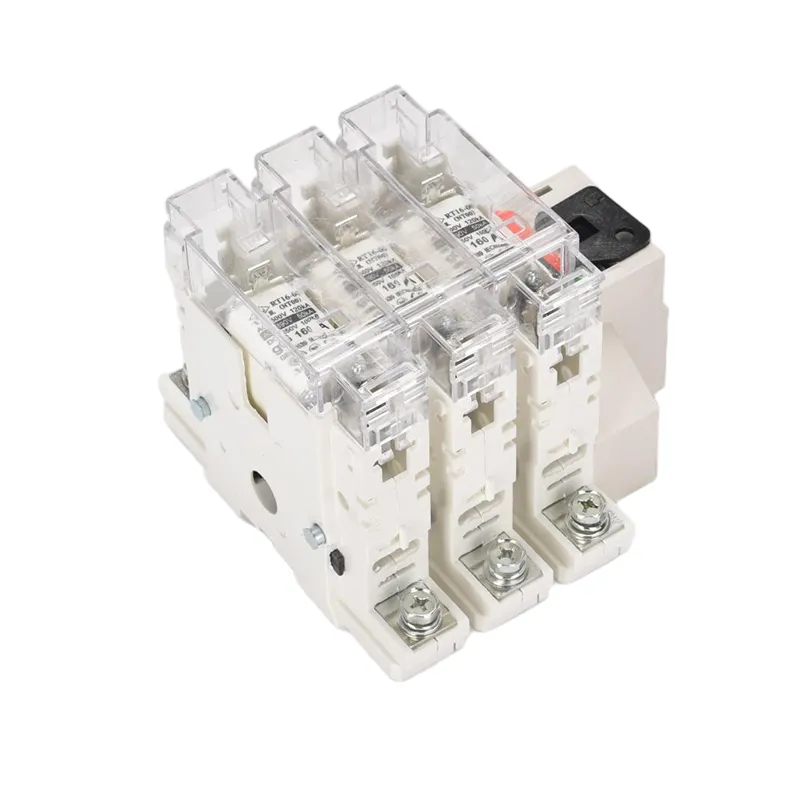

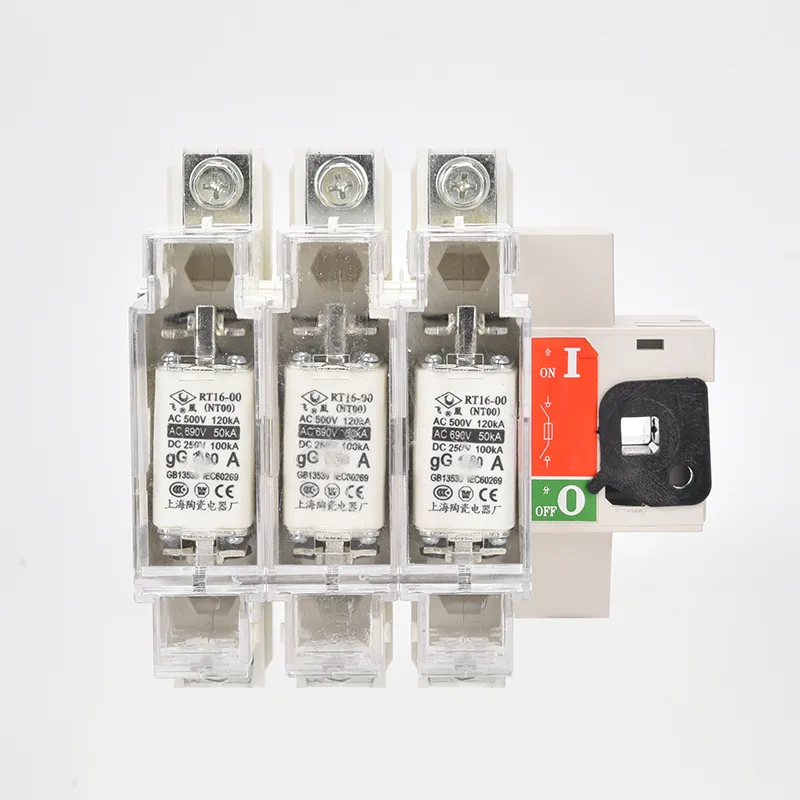

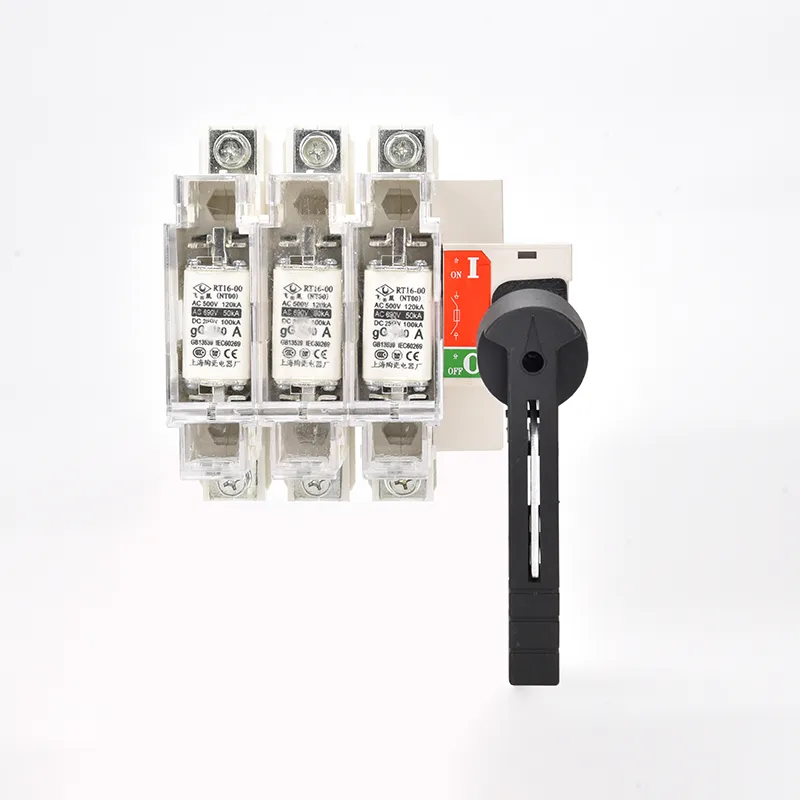

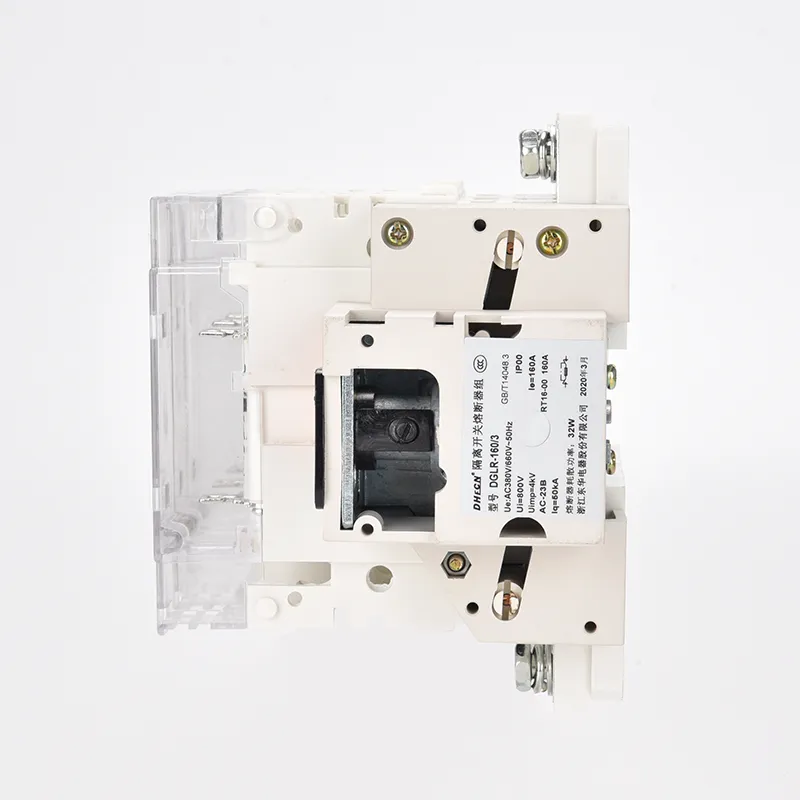

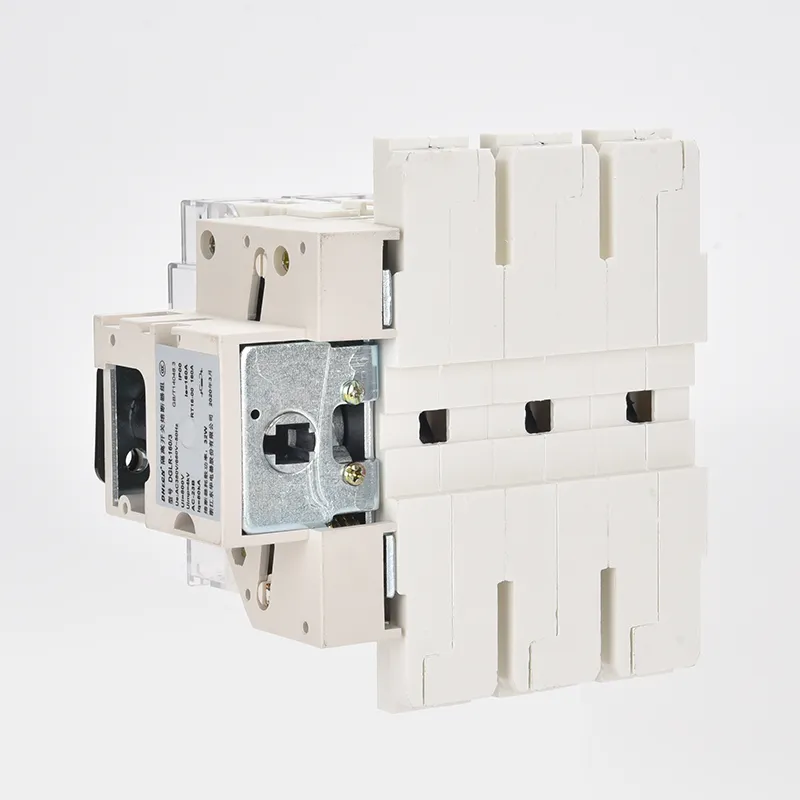

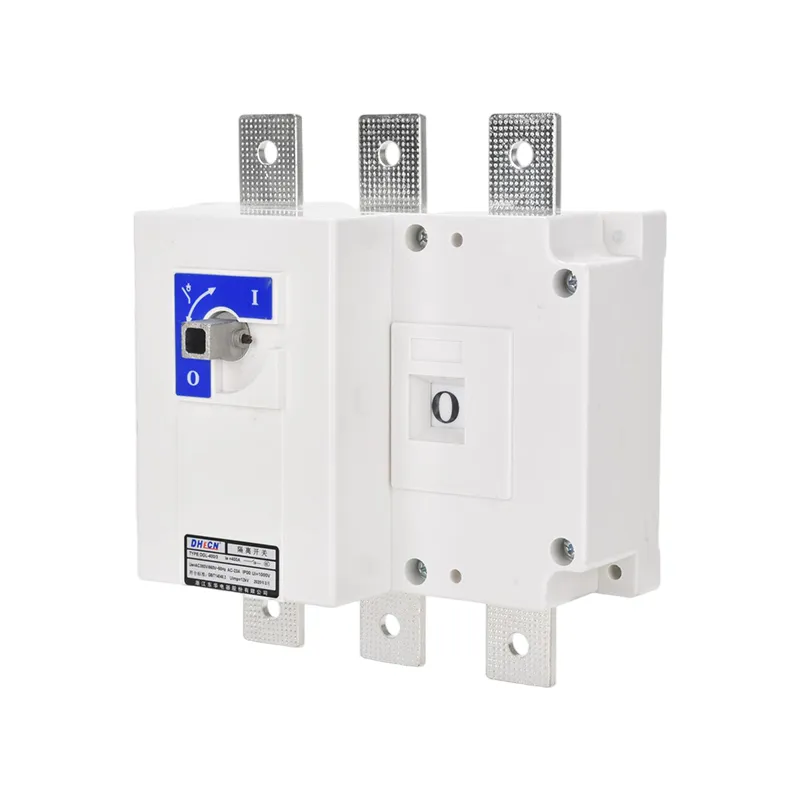

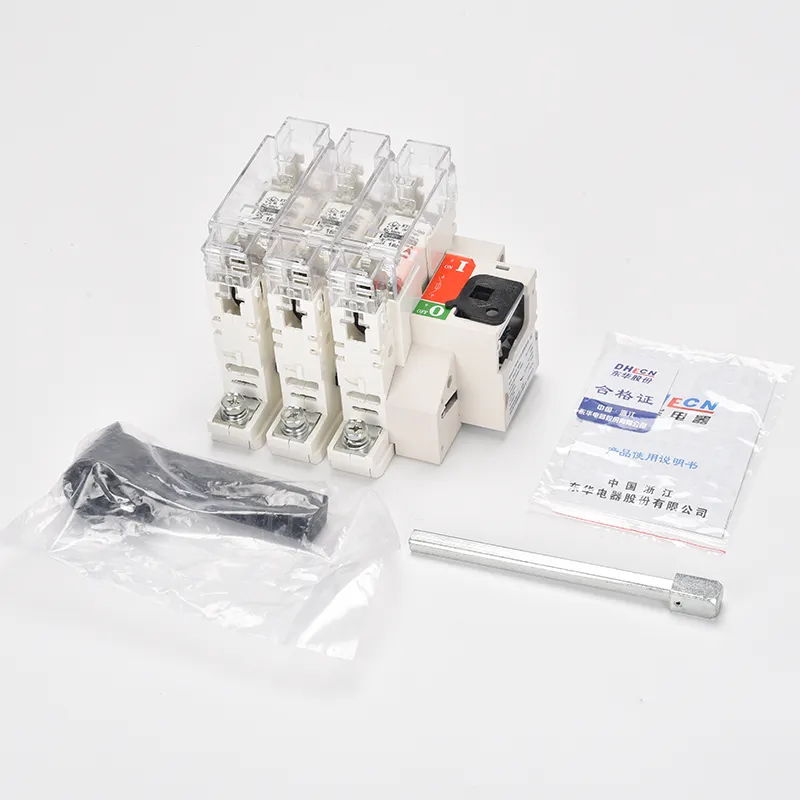

100a hárompólusú, 3 fázisú biztosítékkal ellátott leválasztó kapcsoló

A zökkenőmentes felhasználói élmény érdekében a Wenzhou XiFa Electric Power Equipment Co., Ltd. nemcsak prémium nyersanyagot használ minden 100a hárompólusú, háromfázisú biztosítékkal ellátott leválasztó kapcsolóhoz, például égésgátló műszaki műanyagot alkalmaz a tömlőn, hogy jobb teljesítményt nyújtson a mechanikai szilárdság és a szigetelésvédelem terén, hanem minden 100a-os hárompólusú szigetelési ellenállás mérésének megerősítéséhez szükséges gyári teszteken is átesik. teljesítmény és működés konzisztenciája és reteszelő teszt a mechanizmus biztonságos és megbízható működésének ellenőrzésére.

Kérdés küldése

termékleírás

Egy 100a-es hárompólusú, 3 fázisú biztosítékkal ellátott leválasztó kapcsoló funkciói

1. Áramleválasztás: Ha az elektromos vezetékek ellenőrzést vagy karbantartást igényelnek, a 100a hárompólusú, háromfázisú biztosítékkal ellátott leválasztókapcsoló leválasztja az áramellátást a dolgozók biztonsága érdekében.

2. Power Control: Lehetővé teszi az áramkör be- és kikapcsolását, a rendszer normál és megbízható működésének fenntartását.

3. Hibamegszakítás: Rövidzárlat vagy túlterhelés esetén a biztosíték megolvad, megszakítja az áramot, és megvédi a motorokat és az egyéb csatlakoztatott berendezéseket az elektromos károsodástól.

4. Áramkör és berendezések védelme: A szokatlan körülmények elleni védelem révén a kapcsoló segít megőrizni az áramkör stabilitását, és meghosszabbítja a kábelek és berendezések élettartamát.

Egy 100a hárompólusú, 3 fázisú biztosítékkal ellátott leválasztó kapcsoló jellemzői

1. Integrált kialakítás: Egyesíti a biztosíték és a leválasztó funkcióit egy készülékben, nagy megbízhatóságot biztosítva.

2. Kompakt felépítés: Kis méretű, könnyen telepíthető és helytakarékos.

3. Könnyű biztosítékcsere: A kapcsoló és a biztosíték különálló alkatrészek, így a biztosítékok cseréje gyors és kényelmes.

4. Széleskörű alkalmazhatóság: Alkalmas különféle alacsony feszültségű áramkörökön keresztüli használatra.

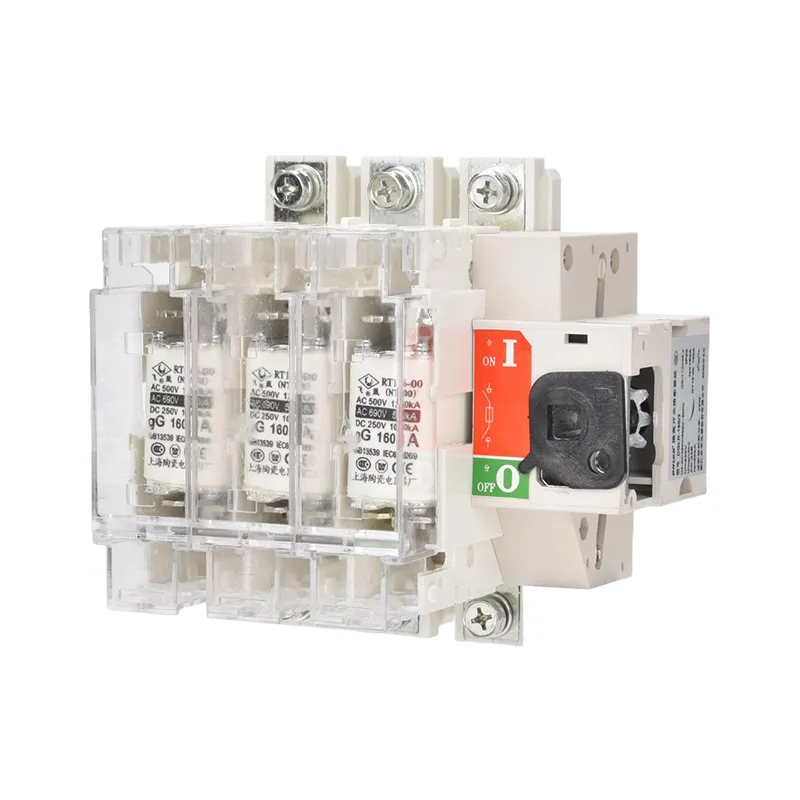

100a Triple Pole 3 Phase Fused Isolator Switch

Termék paraméter:

Keretáram A	A biztosíték névleges árama (A)	A biztosíték módja
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

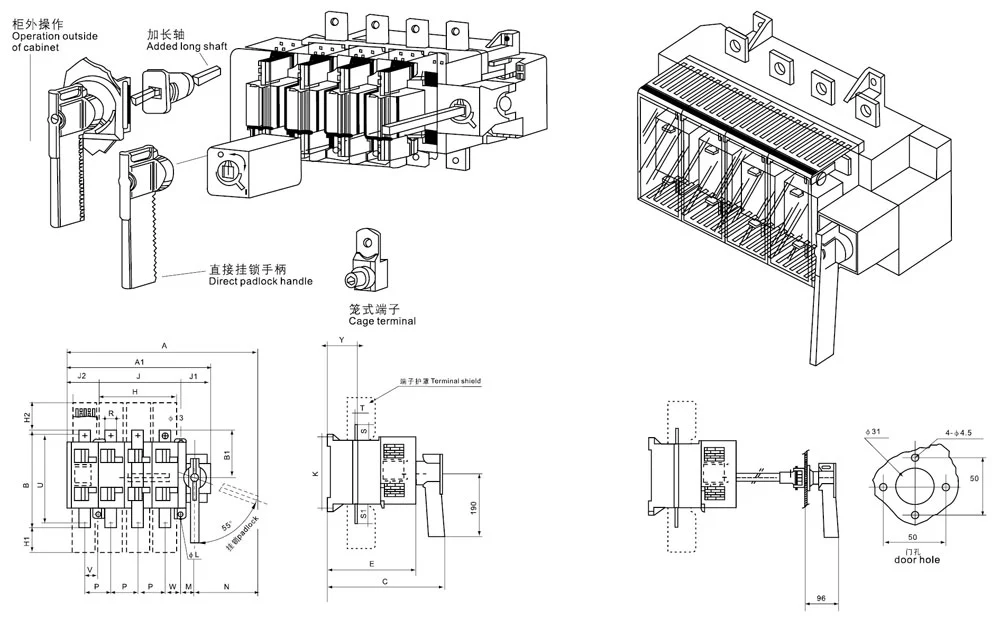

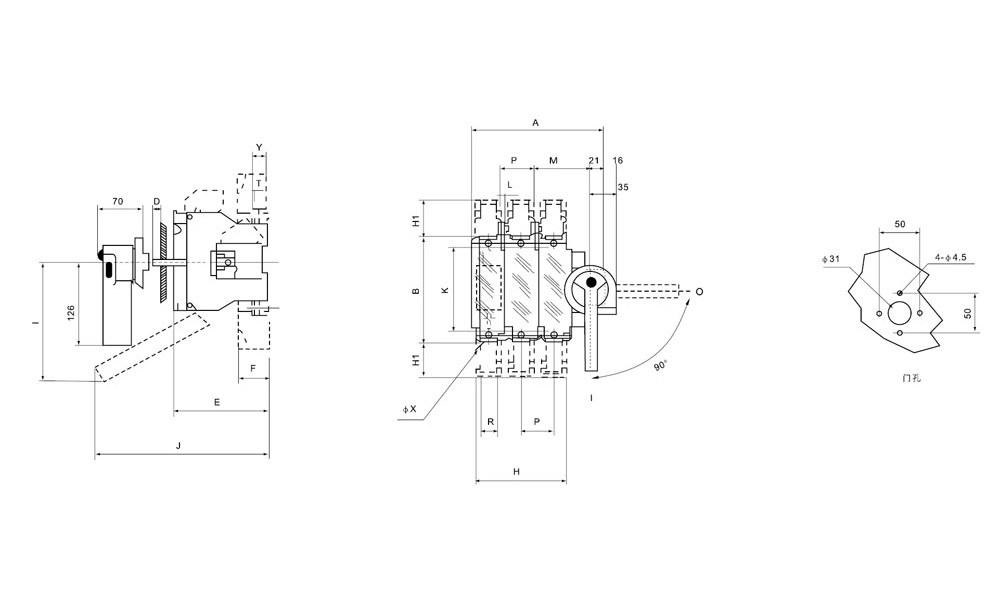

az elülső típus

Írja be	A biztosíték mérete	Keret mérete és beépítési mérete
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	152	118	20-30	117				159	145	106	5.4	62.5	32
63A/4	0～00C	184	118	20-30	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28-30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28-30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28-30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28-30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28-30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28-30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

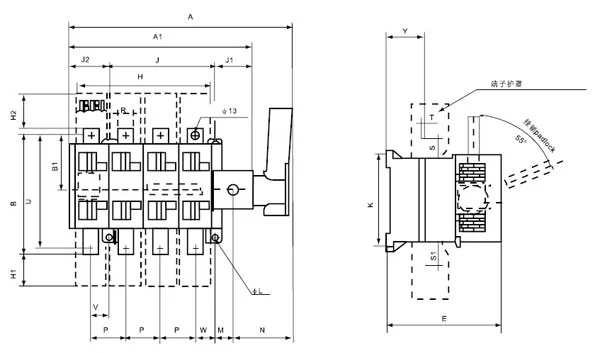

Írja be	A biztosíték mérete	Keret mérete és beépítési mérete
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

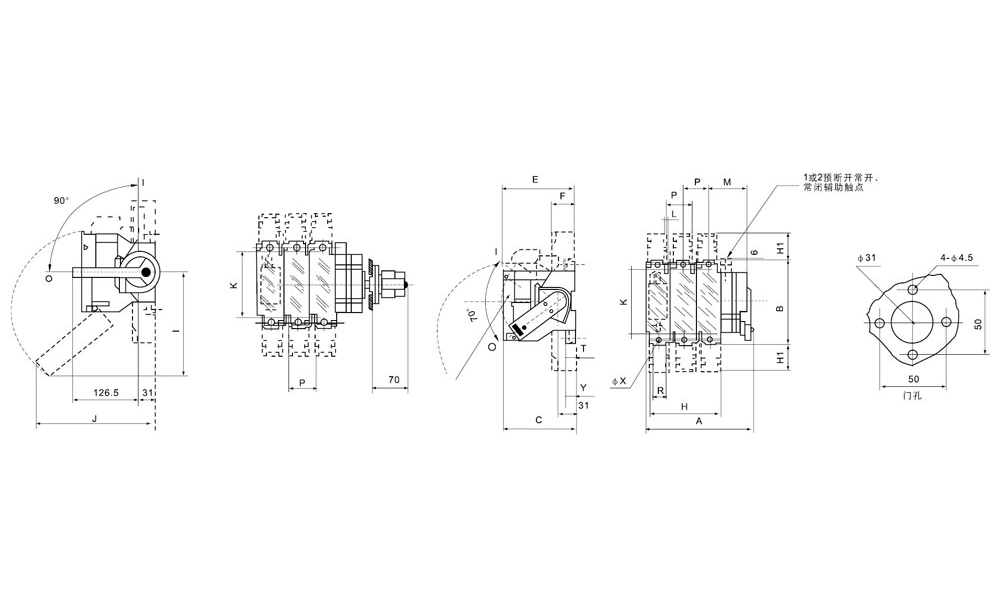

a Félre Típus

Írja be	A biztosíték mérete	Keret mérete és beépítési mérete
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Írja be	A biztosíték mérete	Keret mérete és beépítési mérete
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

100a Triple Pole 3 Phase Fused Isolator Switch

Termék GYIK:

K: Milyen típusú biztosítékokat használnak a 100a hárompólusú, háromfázisú biztosítékkal ellátott leválasztó kapcsolóban?

V: Nagy megszakítóképességű (HBC) biztosítékcsatlakozókat használnak, amelyeket általában alacsony feszültségű alkalmazásokhoz terveztek. Ezeket a biztosítékokat úgy tervezték, hogy gyorsan és megbízhatóan megszakítsák a hibaáramokat, így biztosítva a későbbi berendezések védelmét.

K: Melyek a főbb anyagok a 100a hárompólusú, háromfázisú biztosítékkal ellátott leválasztó kapcsoló építésénél?

V: A ház általában égésgátló hőre lágyuló műanyagból vagy acéllemezből készül, az érintkezők rézből vagy ezüstözött rézből készülnek a jobb vezetőképesség érdekében, a biztosítéktestek pedig kerámia vagy megerősített kompozit szigetelésből készülnek. A működtető fogantyú gyakran fém, műanyag védőburkolattal.

K: A 100a hárompólusú, háromfázisú biztosítékkal ellátott leválasztókapcsoló alkalmas kültéri telepítésre?

V: Igen, de megfelelő IP-besorolású (például IP65 vagy magasabb) burkolatba kell telepíteni, hogy ellenálljon a pornak, a nedvességnek és a külső körülményeknek.
