Kiválasztva egyLevegő áramköri megszakító ACBnem csak az aktuális értékelések egyeztetéséről szól. Mérnökök, panelépítők, gyártulajdonosok, projektvállalkozók és beszerzési csapatok számára az igazi kihívást az jelenti, hogy olyan megszakítót válasszanak, amely megvédi a berendezéseket, csökkenti az állásidőt, illeszkedik a kapcsolóberendezés kialakításához, támogatja a jövőbeni terhelésbővülést, és megbízható marad az évek óta tartó működés után. Ez a cikk elmagyarázza, hogyan működik az Air Circuit Breaker ACB, hol használják általánosan, mely specifikációk számítanak leginkább, és hogyan kerülhetik el a vásárlók a költséges hibákat a kiválasztás során. Praktikus vásárlási szempontokat is bemutat a munkavégzéshezWenzhou Xifa Electrical Equipment Co., Ltd.az ipari és kereskedelmi áramrendszerek ACB megoldásainak beszerzésekor.
Tartalomjegyzék
Kisfeszültségű áramelosztó rendszerben a főmegszakítót gyakran egy tételként kezelik a beszerzési listán. Ez egy kockázatos mód rá nézve. Az Air Circuit Breaker ACB-t általában a rendszer kritikus pontjára telepítik, például a bejövő panelre, a fő elosztószekrényre, a generátor kimeneti panelére, a transzformátor másodlagos oldalára vagy a nagy adagolóáramkörre. Ha nem működik megfelelően, az eredmény nem lehet kis elektromos hiba. Ez gyártásleállást, berendezéskárosodást, tűzveszélyt vagy költséges vészhelyzeti karbantartást okozhat.
Sok vásárló csak az áramerősség alapján keres ACB-t, például 630A, 1000A, 1600A, 2000A vagy 3200A. A jelenlegi értékelés természetesen számít, de ez nem a teljes történet. A megszakítónak meg kell felelnie a beépítési hely zárlati szintjének, a terhelés védelmi követelményeinek, a kapcsolóberendezés szerkezetének, az üzemi környezetnek és a létesítmény karbantartási tervének is.
A jó ACB légáramkör-megszakító szabályozott módot ad az elektromos rendszernek a rendellenes áram leválasztására. Védi a kábeleket, gyűjtősíneket, transzformátorokat, generátorokat, motorokat és a későbbi berendezéseket. Ennél is fontosabb, hogy magabiztosságot ad a karbantartó csapatoknak. Ha egy rendszert egy stabil mechanikai hatású, pontos kioldással és egyértelmű védelmi beállításokkal rendelkező megszakító köré építenek, az egész elosztóhelyiség könnyebben kezelhetővé válik.
A valódi vásárlási kérdés nem egyszerűen az, hogy „mennyibe kerül a megszakító?” Egy jobb kérdés a következő: „Ez a megszakító továbbra is megfelelően védi a rendszeremet, ha a lehető legrosszabbkor történik hiba?”

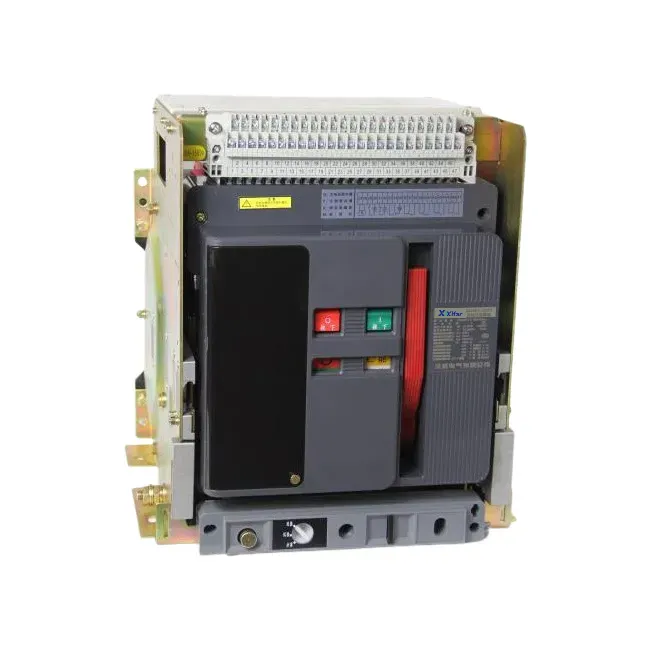

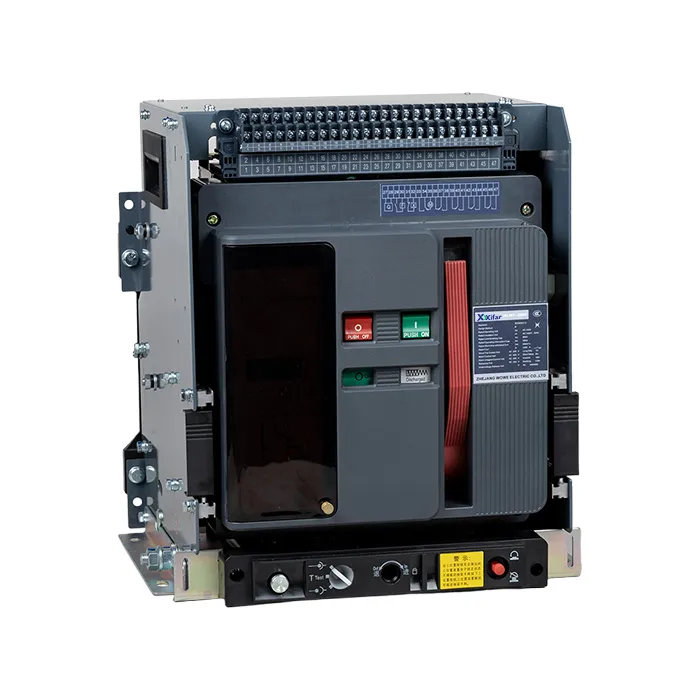

Az Air Circuit Breaker ACB egy alacsony feszültségű kapcsoló- és védelmi eszköz, amely levegőt használ ívoltó közegként. Amikor az érintkezők szétválnak a hiba megszakítása során, elektromos ív képződik. A megszakító vezeti és hűti az ívet az ívcsatornákon keresztül, amíg az áram biztonságosan meg nem szakad. Ez a kialakítás alkalmassá teszi az ACB-ket nagyáramú kisfeszültségű alkalmazásokhoz, ahol fontos a megbízhatóság, a karbantarthatóság és az állítható védelem.
A gyakorlati használat során az Air Circuit Breaker ACB több fontos funkciót is elláthat. Manuálisan vagy elektromosan kapcsolhatja be és ki az áramkört. A kioldó egység konfigurációjától függően automatikusan kioldhat, ha túlterhelés, rövidzárlat, alacsony feszültség vagy földzárlati állapotok lépnek fel. Számos modern elektromos rendszerben az intelligens kioldó egységek a mérést, a kommunikációt, a hibarekordokat és az állítható védelmi görbéket is támogatják.
A kisebb megszakítókhoz képest gyakran az ACB-t választják a fő áramelosztási szinthez, mert képes kezelni a nagyobb keretáramokat és az erősebb hibakimaradási követelményeket. A nagy elektromos szekrényekben is könnyebb ellenőrizni és karbantartani, különösen kihúzható kivitel esetén. Azoknál a létesítményeknél, amelyek nem engedhetik meg maguknak a hosszú állásidőt, ez a karbantarthatóság nem kis előny.
A vevők ritkán küzdenek, mert nem találnak légáramkör-megszakítót. Küzdenek, mert túl sok modell hasonlít papíron. Az alacsony ár elsőre vonzónak tűnhet, de a rossz választás eltérést, telepítési késést, túlmelegedést, kellemetlen kiakadást, rossz szelektivitást vagy nehéz értékesítés utáni támogatást okozhat.
A panelgyártók számára a méretkompatibilitás gyakran komoly gondot okoz. A szekrény kialakításához nem illeszkedő megszakító befolyásolhatja a gyűjtősín elrendezését, az ajtónyílást, a működtető fogantyú helyzetét és a karbantartási helyet. A gyári felhasználók számára a legnagyobb gond általában a stabil működés. Olyan megszakítóra van szükségük, amely akkor kapcsol le, amikor kell, zárva marad, ha a rendszer egészséges, és szükségtelen leállás nélkül szervizelhető.
A vállalkozók számára a szállítási sebesség és a dokumentáció is fontos. Egy projekthez szükség lehet termékfotókra, rajzokra, kapcsolási rajzokra, tesztjelentésekre, tanúsítványokra, adattábla-adatokra és csomagolási információkra a szállítás előtt. Ha a szállító nem tud egyértelműen válaszolni, a projekt ütemezése sérülhet.
| Vevői aggodalom | Miért számít | Mit kell ellenőrizni rendelés előtt |
|---|---|---|
| A jelenlegi értékelési eltérés | Az alulméretezett megszakító túlmelegedhet vagy túl gyakran kioldhat, míg a túlméretezett megszakító csökkentheti a védelem pontosságát. | Névleges áramerősség, keretméret, terhelés típusa, jövőbeli bővítési ráhagyás. |
| Elégtelen megszakítóképesség | Előfordulhat, hogy a megszakító nem szakítja meg biztonságosan a nagy hibaáramot a telepítési helyen. | Icu, Ics, helyszíni zárlat számítás, transzformátor kapacitás. |
| Rossz beépítési szerkezet | Előfordulhat, hogy a megszakító nem illeszkedik a kapcsolóberendezéshez, vagy kényelmetlen a karbantartása. | Fix típus vagy kihúzható típus, méretek, panelkivágás, gyűjtősín csatlakozás. |
| Pontatlan védelmi beállítás | A rossz koordináció szükségtelen leállásokat vagy a megfelelő hibazóna elkülönítésének kudarcát okozhatja. | Kioldó egység típusa, hosszú idejű késleltetés, rövid idejű késleltetés, pillanatnyi és földzárlati beállítások. |
| Gyenge technikai támogatás | A vevők a telepítés, a tesztelés vagy az üzembe helyezés során késéseket tapasztalhatnak. | Szállítói reakciósebesség, rajzok, kézikönyvek, huzalozás támogatása, vevőszolgálat. |
A professzionális Air Circuit Breaker ACB kiválasztása az elektromos rendszerrel kezdődik, nem a katalógus oldalával. A modell megerősítése előtt a vásárlóknak össze kell gyűjteniük az alapvető projektinformációkat, beleértve a névleges feszültséget, névleges áramerősséget, frekvenciát, a pólusok számát, a rövidzárlat szintjét, a szekrény típusát, a működési módot, a védelmi követelményeket és a kommunikációs igényeket.
A névleges áram általában az első paraméter, amelyet a vásárlók említenek. A névleges üzemi rövidzárlati megszakító képesség azonban ugyanolyan fontos. A nagy megszakítóképességű, de kisebb üzemi megszakítóképességű megszakító nem biztos, hogy a legjobb választás az igényes ipari rendszerek számára. A kritikus terheléseknél a vásárlóknak figyelniük kell az Icu és az Ics értékekre.
Az utazási egység külön figyelmet érdemel. Egy egyszerű elosztó panelhez elegendő lehet egy alap védelmi egység, míg egy korszerű gyár, adatközpont, kereskedelmi épület vagy megújuló energia projektek fejlettebb védelmi és felügyeleti funkciókat igényelhetnek. A beállítható beállítások segíthetnek javítani az upstream és a downstream eszközök közötti szelektivitást.
Gyakorlati tipp a beszerzési csapatoknak: árajánlatkéréskor küldje el a szállítónak a panelrajzot, a rendszerfeszültséget, a névleges áramot, a pólusszámot, a szükséges megszakítóképességet, a telepítés típusát és a tartozékok listáját együtt. Ez csökkenti az oda-vissza kommunikációt és elkerüli a modellhibákat.
A vásárlók gyakran összehasonlítják az ACB-ket az MCCB-kkel és a VCB-kkel. A különbség nem az, hogy melyik a jobb. Ez függ a feszültségszinttől, az áramtartománytól, a beépítési pozíciótól, a védelmi igénytől, a karbantartási elvárásoktól és a költségvetéstől.
Az öntött házas megszakítót széles körben használják alacsonyabb áramú tápáramkörökhöz, gépi panelekhez és kompakt elosztó alkalmazásokhoz. Gazdaságos, kompakt és egyszerűen telepíthető. Ha azonban a rendszer áramerőssége megnő, és a védelmi követelmények magasabbak lesznek, az Air Circuit Breaker ACB alkalmasabbá válik.
A vákuum-megszakítót általában középfeszültségű rendszerekben használják. Ívoltása egy vákuum-megszakítón belül történik, ami eltér az ACB légíves csúszdájától. Egyszerűen fogalmazva, az ACB-ket általában alacsony feszültségű főelosztásra, míg a VCB-ket középfeszültségű elosztásra választják.
| Breaker típusa | Közös feszültségszint | Tipikus használat | Fő előny |
|---|---|---|---|
| Levegő áramköri megszakító ACB | Alacsony feszültségű áramelosztás | Fő bejövő panel, nagy adagoló, generátor kimenet, transzformátor másodlagos oldal | Nagy áramerősség, állítható védelem, kényelmes karbantartás, intelligens opciók |
| Öntött ház megszakító MCCB | Alacsony feszültségelosztás | Elágazó áramkörök, kisebb adagolók, géppanelek | Kompakt méret, gazdaságos költség, egyszerű telepítés |
| Vákuumos megszakító VCB | Középfeszültség eloszlás | Alállomások, középfeszültségű kapcsolóberendezések, ipari villamos hálózatok | Erős ívoltás vákuumban, alkalmas középfeszültségű megszakításra |
A Air Circuit Breaker ACB-t gyakran használják ott, ahol az alacsony feszültségű áramelosztás erős védelmet és megbízható kapcsolást igényel. Ipari üzemekben, kereskedelmi épületekben, adatközpontokban, áramelosztó helyiségekben, kórházakban, repülőtereken, vasúti tranzitlétesítményekben, vízkezelő üzemekben, bányászati projektekben és megújuló energiarendszerekben jelenik meg.
Gyártó üzemekben az ACB védheti a műhely fő bejövő vonalát. Kereskedelmi épületben fő megszakítóként szolgálhat a kisfeszültségű kapcsolótáblában. Adatközpontokban segíthet megvédeni a kritikus energiapályákat, ahol az állásidő rendkívül költséges. A megújuló energia állomásokon az ACB-ket transzformátorokkal, inverterekkel vagy segédrendszerekkel összekapcsolt kisfeszültségű elosztó szekrényekben lehet használni.
A közös pont ezekben az alkalmazásokban egyszerű: a rendszernek szüksége van egy megbízható eszközre egy kulcsvédelmi pozícióban. Ha az elektromos terhelés nagy, a hibaáram súlyos, és a működési környezet nem tolerálja az ismétlődő meghibásodásokat, akkor a megfelelően kiválasztott Air Circuit Breaker ACB szükséges befektetés, nem pedig opcionális alkatrész.
Egy megbízható szállítónak többet kell tennie, mint eladni egy megszakítót. A szállítónak meg kell értenie a megrendelés mögötti munkakörülményeket. Azon vásárlók számára, akik nem elektromos szakemberek, ez még fontosabb. Az egyértelmű műszaki kommunikáció megelőzheti a hibás modellválasztást a gyártás megkezdése előtt.
A Wenzhou Xifa Electrical Equipment Co., Ltd. elektromos termékeket szállít áramelosztási alkalmazásokhoz, beleértve az Air Circuit Breaker ACB megoldásokat alacsony feszültségű rendszerekhez. A vásárlók számára nem csak magában a termékben van az érték, hanem a modellajánlásban, a gyártási képességben, a testreszabási lehetőségekben, a gyári tesztelésben, valamint a szállítás előtti és utáni kommunikációs támogatásban is.
A beszállító értékelése során a vásárlóknak gyakorlati kérdéseket kell feltenniük. A szállító tud műszaki rajzokat adni? Tudnak-e ajánlani a megfelelő áramerősséget és megszakítóképességet a projektinformációk alapján? Támogathatják-e a rögzített típusú és a kihúzható típusú szerkezeteket? Biztosíthatnak-e olyan tartozékokat, mint a motor-meghajtók, söntkioldók, feszültségcsökkenési kioldók, segédérintkezők és intelligens kioldóegységek? Gyorsan válaszolnak, ha a telepítőnek kérdése van?
| Szállító értékelési pont | Mit kell keresnie a vevőnek |
|---|---|
| Termékpaletta | Többféle árambesorolás, pólusopció, működési mód és tartozékkonfiguráció. |
| Technikai támogatás | Világos kommunikáció a kiválasztásról, rajzokról, vezetékezésről, telepítésről és üzembe helyezésről. |
| Minőségellenőrzés | Gyári rutinellenőrzés, mechanikai működésellenőrzés, szigetelésellenőrzés és kioldási teljesítmény ellenőrzése. |
| Testreszabási képesség | Támogatás a projektspecifikus követelményekhez, a szekrény-illesztéshez, a tartozékokhoz és a csomagolási igényekhez. |
| Szállítási koordináció | Ésszerű átfutási idő, export-csomagolás, szállítási dokumentumok és rugalmas rendelésfrissítések. |
Még egy kiváló minőségű ACB légáramkör-megszakító is megfelelő telepítést és időszakos ellenőrzést igényel. Az elektromos védőberendezések mechanikai, hő- és elektromos igénybevétel alatt működnek. Por, nedvesség, laza csatlakozások, öregedő zsír, érintkezési kopás és rossz működési feltételek csökkenthetik a hosszú távú megbízhatóságot.
A karbantartási tervnek nem kell bonyolultnak lennie, de következetesnek kell lennie. Az üzemeltetőknek tisztán és szárazon kell tartaniuk a kapcsolóberendezést, ellenőrizniük kell a rendellenes felmelegedést, ellenőrizniük kell a csatlakozások tömítettségét, ellenőrizniük kell a működési mechanizmust, és át kell tekinteniük az utazási jegyzőkönyveket, ha rendelkezésre állnak. Kihúzható típusú ACB-k esetén az állványszerkezetet megfelelően kell működtetni a mechanikai sérülések elkerülése érdekében.
Sok esetben a megszakító meghibásodása nem hirtelen következik be. Vannak figyelmeztető jelek, mint például szokatlan zaj, égett szag, látható elszíneződés, instabil zárás, gyakori zavaró kioldás vagy rendellenes hőmérséklet-emelkedés a terminálokon. Ha figyelmen kívül hagyja ezeket a jeleket, egy kezelhető karbantartási probléma súlyos elektromos balesetté válhat.
Az Air Circuit Breaker ACB fő célja, hogy megvédje az alacsony feszültségű áramelosztó rendszereket a túlterheléstől, rövidzárlattól, földzárlattól és egyéb rendellenes elektromos állapotoktól. Lehetővé teszi a kezelők számára a nagy áramkörök biztonságos kapcsolását normál működés vagy karbantartás során.
Az ACB légáramkör-megszakítót főként alacsony feszültségű elosztórendszerekben használják. Középfeszültségű alkalmazásokhoz általában a vákuum-megszakítós VCB a megfelelőbb választás. A megszakító típusának kiválasztása előtt a vásárlóknak ellenőrizniük kell a rendszerfeszültséget.
A fix típusú ACB-k gyakran kompaktabbak és gazdaságosabbak. A kihúzható típusú ACB-k könnyebben ellenőrizhetők, cserélhetők és karbantarthatók a szekrény nagyobb szétszerelése nélkül. A fontos energiaellátó rendszerek esetében, ahol a karbantartási sebesség számít, gyakran előnyben részesítik a kihúzási típust.
Ha a rendszer állítható védelmet, áramkijelzést, hibarekordokat, kommunikációt vagy más védelmi eszközökkel való jobb koordinációt igényel, az intelligens kioldóegység praktikus választás. Egyszerűbb rendszerek esetén elegendő lehet egy alapkioldó egység.
A névleges áramot a tényleges terhelési áram, a transzformátor kapacitása, a kábelméret, a hőmérsékleti feltételek és a jövőbeni bővítési terv alapján kell kiválasztani. Nem szabad csak egy régi modellszám kitalálásával vagy másolásával választani.
A megszakítóképesség megmutatja, hogy a megszakító biztonságosan meg tudja-e szakítani a nagy rövidzárlati áramot. Ha a kiválasztott megszakító nem megfelelő megszakítóképességgel rendelkezik, súlyos hiba esetén meghibásodhat. Ez az egyik legfontosabb biztonsági paraméter az ACB kiválasztásánál.
Igen. A projekt igényeitől függően a vevők különböző áramértékeket, oszlopszámokat, működési módokat, beépítési szerkezeteket, kioldó egységeket, tartozékokat és csomagolási követelményeket kérhetnek. A legjobb, ha az árajánlat benyújtása előtt megadja a projekt részleteit.
Meg kell adnia a névleges feszültséget, névleges áramerősséget, pólusszámot, megszakítási kapacitást, a telepítés típusát, az üzemmódot, a kioldóegység követelményeit, a tartozékok listáját, a mennyiséget, a projekt rendeltetési helyét és a szekrény rajzait, ha vannak. Ez segít a szállítónak pontosabban ajánlani a megfelelő ACB légáramkör-megszakítót.
Az ACB légáramkör-megszakító kiválasztása olyan döntés, amely befolyásolja a rendszer biztonságát, a karbantartási hatékonyságot és a hosszú távú üzemeltetési költségeket. A jól illeszkedő megszakító segít megvédeni az értékes berendezéseket, csökkenti a nem tervezett állásidőt, és nagyobb magabiztosságot biztosít az elektromos csapatának a kritikus elosztórendszerek kezelése során.
Ha alacsony feszültségű elosztási projektet, kapcsolóberendezések korszerűsítését, ACB-k beszerzését tervezi a panelek összeszereléséhez, vagy egy ipari létesítmény modelljeit hasonlítja össze, a Wenzhou Xifa Electrical Equipment Co., Ltd. segíthet áttekinteni a legfontosabb kiválasztási pontokat, és megfelelő terméklehetőségeket kínál az alkalmazás alapján.
A modell kiválasztásához, a műszaki adatokhoz, az árajánlat támogatásához vagy a testreszabott légáramkör-megszakító ACB követelményeihez kérjük,lépjen kapcsolatba velünkmég ma, és ossza meg projektjeit. Csapatunk segít Önnek praktikus, biztonságos és költséghatékony megoldást találni áramelosztó rendszeréhez.
