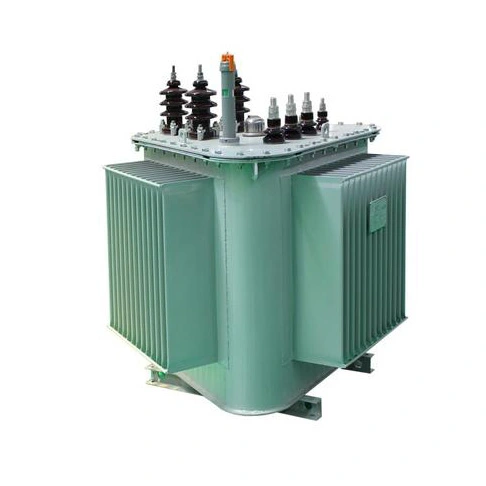

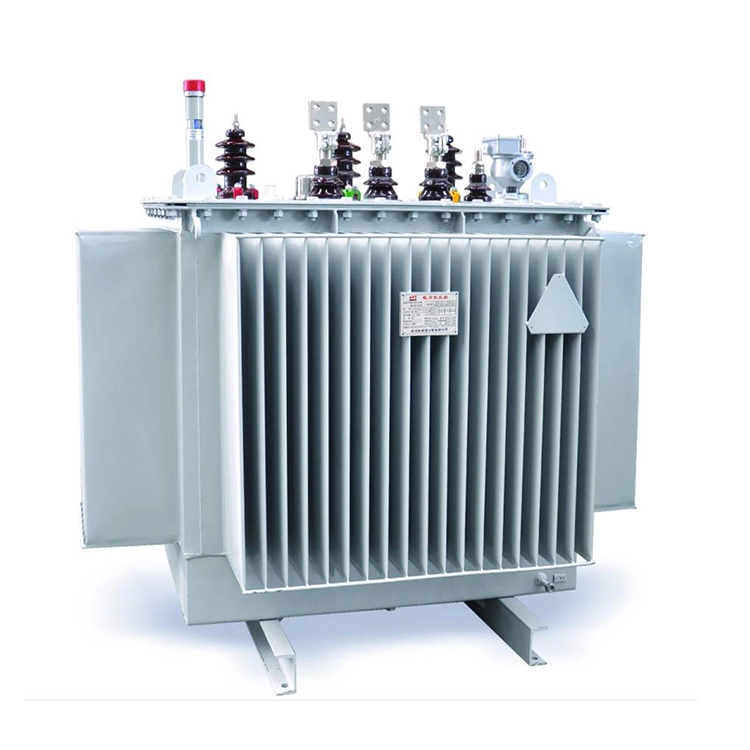

Erőátviteli transzformátor 200kva 15kv-ról 0,4kv-ra

A 200 kva x 15 kv – 0,4 kv közötti teljesítménytranszformátor egy 200 kva névleges kapacitású, 15 kv bemeneti feszültségű és 0,4 kv kimeneti feszültségű transzformátor.

Cégünk nagy mágneses vezetőképességű, orientált szilíciumacélt használ, amelyet tovább dolgoznak kiváló minőségű hidegen hengerelt szilícium acéllemezekké, majd egymásra rakják. A tekercsek tekercseléséhez fóliát és új szigetelőanyagokat és eljárásokat használva a 200 kva x 15 kv-tól 0,4 kv-ig terjedő transzformátor magas hőmérséklet-állósággal, ütésállósággal és teljesen tömített szerkezettel rendelkezik.

A teljesen zárt szerkezet kialakítása stabil transzformátorolaj minőséget biztosít, meghosszabbítja a karbantartási ciklust, ugyanakkor a hullámlemez típusú hűtőbordákból álló teljes olajtartály foszfátozási és többrétegű rozsdamentes permetezési eljárásokkal készül, amely kiváló időjárásállósággal rendelkezik.

A 200 kva 15 kv-tól 0,4 kv-ig terjedő transzformátor csatlakozási csoportja a Dyn11, amely csökkenti a felharmonikusok elektromos hálózatra gyakorolt ​​hatását, és javítja a tápellátás minőségét.

Műszaki paraméter:

K: Milyen vizsgálati elemeken kell átesnie a 200 kva-s 15 kv-os 0,4 kv-os apower transzformátornak, mielőtt elhagyná a gyárat?

V: A transzformátor stabil és hatékony működésének biztosítása érdekében a gyártás előtt tesztsorozatot kell végezni a transzformátoron. Az egyenáramú ellenállásteszthez mérje meg a háromfázisú nagy és alacsony feszültségű tekercs egyenáramú ellenállását, ellenőrizze a háromfázisú egyensúlyi sebességet, és keresse meg a vezetékszakadást és a rossz forrasztást. A feszültségviszony vizsgálatához mérje meg a tényleges 15 kV/0,4 kV arányt, ellenőrizze a csap helyzetének pontosságát, és nincs hiba a fordulatok számában. A szigetelési ellenállás vizsgálatához használjon többfunkciós mérőműszert a nagy és alacsony feszültség, valamint a magas és alacsony feszültség és a test közötti szigetelés mérésére, és határozza meg, hogy a szigetelés megfelelő-e. A teljesítmény-frekvencia-ellenállási feszültség tesztje átmegy a nagy és alacsony feszültség és a föld közötti, az alacsony feszültség és a föld közötti, valamint a nagy és alacsony feszültség közötti ellenállási feszültség teszten, hogy értékelje a szigetelés szilárdságát stb.

K: Miért szükséges az impulzusos záródási tesztet elvégezni újonnan telepített vagy túlhordott 200 kva x 15 kv és 0,4 kv közötti teljesítménytranszformátorokon üzembe helyezés előtt?

V: A terhelés nélküli transzformátorok eltávolítása az elektromos hálózatból túlfeszültséget okoz. Kisáramú földelő rendszerben ennek a túlfeszültségnek az amplitúdója elérheti a névleges fázisfeszültség 3-4-szeresét; nagy földelési rendszerben az üzemi túlfeszültség amplitúdója a névleges fázisfeszültség 3-szorosát is elérheti. Ezért annak tesztelésére, hogy a transzformátor szigetelése elviseli-e a névleges feszültséget és az üzemi túlfeszültséget működés közben, több impulzuszárási tesztet kell végezni, mielőtt a 200 kva x 15 kv – 0,4 kv teljesítménytranszformátort üzembe helyezik.

Ezenkívül az üresjárati transzformátor üzembe helyezésekor gerjesztő túlfeszültség keletkezik, amelynek értéke elérheti a névleges áram 6-8-szorosát. Mivel a gerjesztő túlfeszültség nagy elektrodinamikus erőt hoz létre, az impulzusos zárási teszt elvégzése szintén hatékony intézkedés a 200 kva-os teljesítménytranszformátorok 15-0,4 kv-os mechanikai szilárdságának figyelembe vételére, valamint arra, hogy a relévédelem hibásan működik-e.
