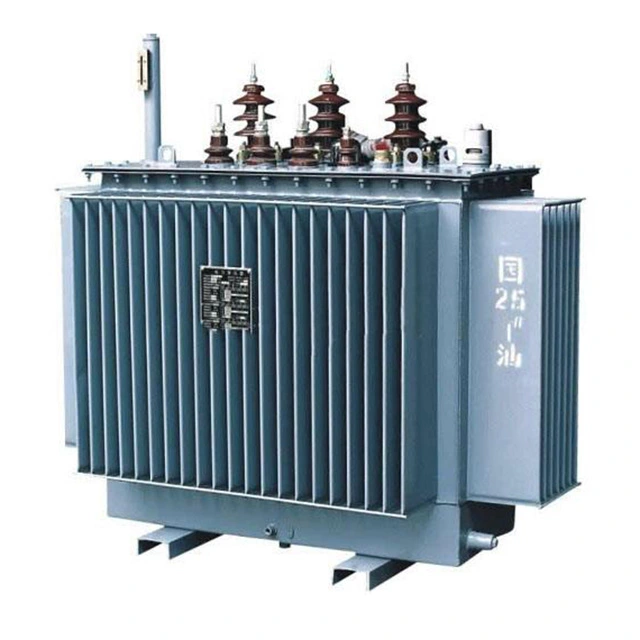

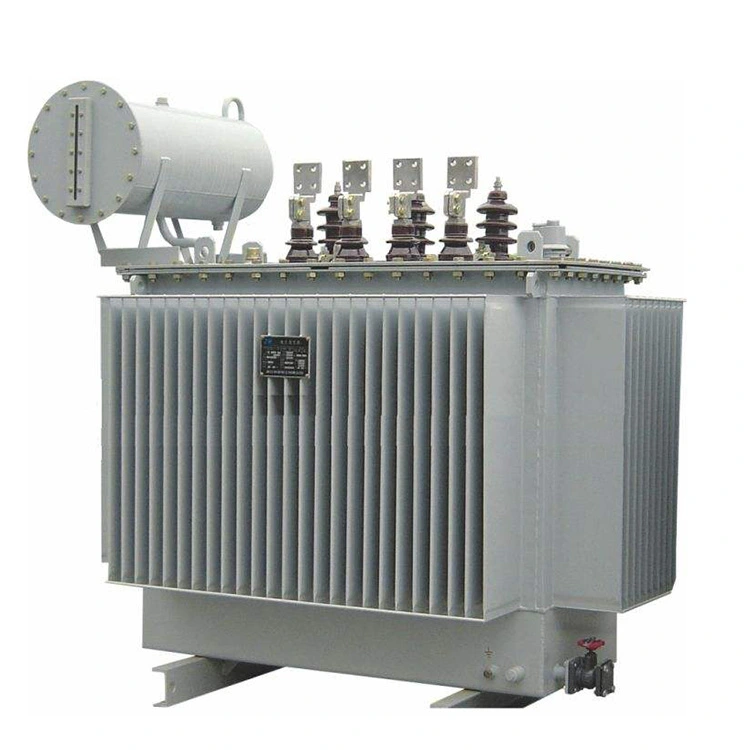

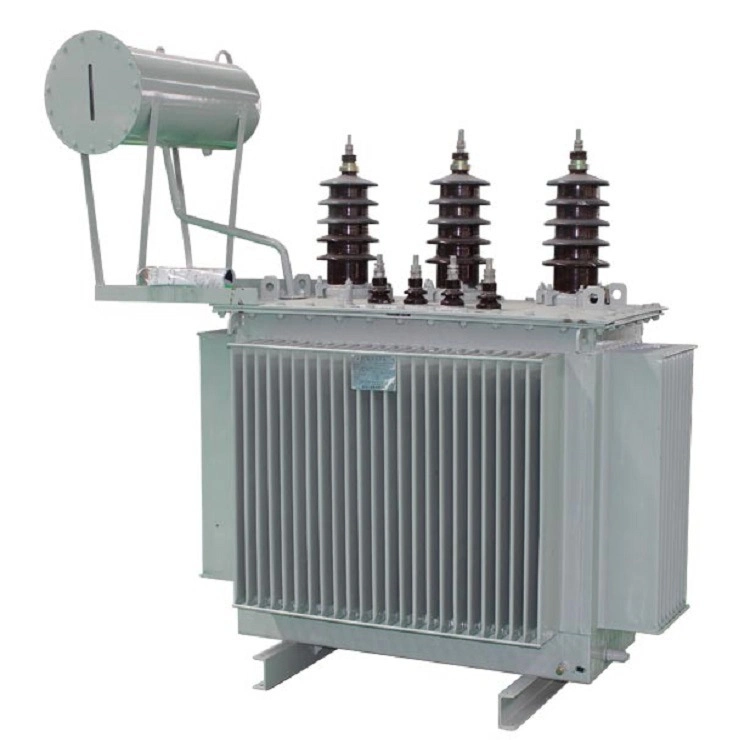

Elektromos 3 fázisú 10kv 400kva teljesítmény transzformátor

Az elektromos, háromfázisú, 10 kv-os 400 kv-os teljesítménytranszformátor főként olyan alkatrészekből áll, mint a mag, a tekercsek, az olajtartály, a hűtőberendezés és a védőeszköz. A magok mindegyike mag-típusú szerkezetet vesz fel, és általában a mag-típusú szerkezet az átfedő összeállítási folyamatot használja. A tekercsek a háromfázisú teljesítménytranszformátor áramköri részét képezik.

A 3 fázisú, 10kv-os 400kva-os teljesítménytranszformátor nagy- és kisfeszültségű átvezetései porcelán szigetelésű vezetékeket tartalmazó csövek. A transzformátor primer és szekunder tekercseinek csatlakozási és kivezető végeinek rögzítésére és szigetelésére szolgálnak.

Az olajtartály egy tartálytestből, egy tartályfedélből, egy hőleadó berendezésből és egy olajleeresztő szelepből áll. Fő funkciója a transzformátor egésszé integrálása és a hőelvezetés biztosítása. Belül tekercsek, mag és transzformátorolaj található.

A 3 fázisú, 10kv-os 400kva-s teljesítménytranszformátor olajának nemcsak keringtető hűtési és hőleadási funkciója van, hanem szigetelő hatása is van. A tekercsek és a tartálytest (a tartály falai és a tartály alja) között van egy bizonyos távolság, amelyet a tartályban lévő olaj szigetelő rétege választ el.

Robbanásbiztos cső, funkciója az üzemanyagtartályban bekövetkező robbanásveszély megelőzése. A fokozatkapcsoló a transzformátor tekercseinek fordulatszámának megváltoztatására szolgál a transzformátor kimeneti feszültségének beállításához. A 3 fázisú, 10kv-os 400kva-s teljesítménytranszformátor feszültségszabályozási módszere az, hogy az egyik tekercsére csapokat állítanak be, a tekercsben lévő menetek egy részét eltávolítják vagy hozzáadják, ezzel megváltoztatva a fordulatok számát és elérve a feszültségarány változtatásának célját.

Műszaki paraméter:

K: Hogyan vezeti el a hőt a háromfázisú, 10 kv-os, 400 kv-os transzformátor magja?

V: A transzformátor normál működése során a mag hőt termel a vasveszteség miatt. Minél nagyobb a mag tömege és térfogata, annál több hőt termel. A transzformátorolaj 95 fok feletti hőmérséklete hajlamos az öregedésre, ezért a mag felületi hőmérsékletét lehetőleg ez alatt a hőmérséklet alatt kell tartani. Ehhez szükség van a mag hőelvezető szerkezetére, hogy gyorsan elvezesse a mag hőjét. A hőelvezető szerkezet főként a mag hőelvezető felületének növelésére szolgál. A mag hőelvezetése elsősorban az olajcsatornás hőelvezetést és a mag légcsatornás hőelvezetését foglalja magában.

A nagy kapacitású, olajba merülő transzformátorokban gyakran olajcsatornákat helyeznek el a mag rétegei között, hogy fokozzák a hőelvezetési hatást. Az olajcsatornáknak két típusa van: az egyik párhuzamos a szilikon acéllemezekkel, a másik pedig merőleges az acéllemezekre. Ez utóbbi elrendezés jobb hőleadó hatással rendelkezik, de a szerkezet összetettebb.

A száraz típusú transzformátorokban a mag léghűtéses. Annak biztosítására, hogy a maghőmérséklet ne haladja meg a megengedett értéket, gyakran légcsatornákat építenek be a vasmag oszlopokba és jármákba.
