2p 100a Tpn Mccb Rcd védelemmel

A 2p 100a tpn mccb rcd védelemmel általában a bejövő megszakítót játssza egy elosztódobozban, ahol az elektromos berendezések közelében van. A Wenzhou Xifa Electric Power Equipment Co., Ltd. kiforrott termelési képességekkel rendelkezik a 2p, TP és TPN 100a mccb RCD védelmi egységgel történő gyártásában. A Wenzhou Xifa Equipment egy héten belül több mint 1000 doboz 2p 100a tpn mccb-t tudott gyártani és szállítani RCd védelemmel. A cég ISO rendszertanúsítvánnyal és CE tanúsítvánnyal rendelkezik a 2p 100a tpn mccb rcd védelemmel, melyből a termékek a fotovoltaikát, az energiatárolást, az ipari gyártást és az épület áramelosztását szolgálják.

Kérdés küldése

termékleírás

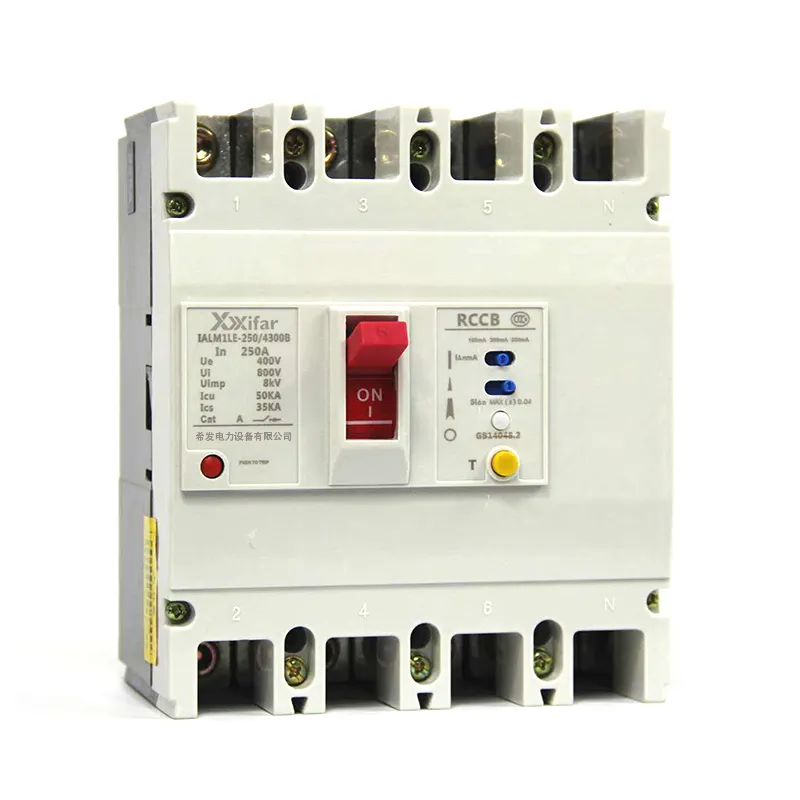

A 2p 100a tpn mccb RCd védelemmel egy 100A-es 2 pólusú vagy négypólusú, öntött házas megszakító hibaáram-védőkapcsolóval. A munkaáram kiegyensúlyozatlanságát érzékeli, és ezredmásodperceken belül megszakítja az áramellátást, amikor az elektromos berendezés felülete villamosított.

Az RCd védelemmel ellátott 2p 100a mccb széles körben alkalmazható egyfázisú elektromos áramra, például lakossági és kereskedelmi áramkörre, világítási áramkörre és kis kapacitású elektromos áramra. Ezenkívül a 2p egy pólust jelent a feszültség alatt álló vezetékhez, egy másikat pedig a nulla vezetékhez.

Az RCD védelemmel ellátott TPN mccb háromfázisú négyvezetékes rendszeren működik. Nyilvánvalóan ipari rendszerekhez, fotovoltaikus inverter kimeneti oldalához és egyéb nagy terhelésekhez tervezték. A 3P mccb-vel összehasonlítva az RCD védelemmel ellátott TPN mccb le tudja zárni a semleges vezetéket 3 fázisú éles vezetékkel, hogy biztonságosabb munkakörnyezetet biztosítson.

2p 100a Tpn Mccb With Rcd Protection

2p 100a tpn mccb rcd védelmi paraméterrel:

Névleges áram (A)	100 A
Névleges üzemi feszültség Ue (V)	400 V (háromfázisú), 230 V (egyfázisú)
Névleges szigetelési feszültség Ui (V)	1000V
Üzemi rövidzárlati megszakító képesség Icu	35kA/50kA
Szivárgási üzemi áram IΔn	30mA (személyi védelem) 100mA (tűzálló) 300mA (rendszervédelem)
Akció ideje	≤300ms/≤30ms
Feszültség alatti Üzemi feszültség (V)	165 ± 5% egy fázisra
Túlfeszültség Üzemi feszültség (V)	275 ± 5% egy fázisra
Fázishiba működési feszültség (V)	Alapértelmezett 120 ± 5%

2p 100a Tpn Mccb With Rcd Protection

Termék mód	Pólus	Dimenzió
Termék mód	Pólus	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

2p 100a tpn mccb rcd védelemmel GYIK:

1. kérdés: Mit jelent a „100A MCCB RCD-védelemmel”?

Ez egy 100 A névleges teljesítményű, öntött házas megszakítóra utal, amely egyesíti a szabványos túláram- és rövidzárlatvédelmet egy maradékáram-védőkapcsolóval. Egyszerűen fogalmazva, véd a rövidzárlattól, túlterheléstől és földzárlati hibáktól.

2. kérdés: Mi a különbség a 2P és a TPN között az RCD-védelemmel rendelkező MCCB-ben?

A 2P MCCB egyfázisú rendszerekhez készült, ahol fázist és nullát vált.

A TPN-t háromfázisú négyvezetékes rendszerekben használják, ahol mindhárom fázis és a nulla leválasztható. A választás az áramelosztó rendszer típusától függ.

3. kérdés: Milyen előnyökkel jár az RCD-védelem egy 100A-es MCCB-ben?

Az RCD funkció érzékeli a szivárgó áramot a földbe, és ezredmásodperceken belül leválasztja az áramkört. További biztonságot nyújt az áramütés ellen, és csökkenti a szigetelés meghibásodása vagy a földelési hibák által okozott elektromos tüzek kockázatát.
