A Current transzformátor (CT)a modern elektromos és villamosenergia-rendszerek kritikus eleme, amely pontos árammérést, rendszervédelmet és energiafelügyeletet tesz lehetővé közvetlen elektromos érintkezés nélkül. A megfelelő CT kiválasztása elengedhetetlen a biztonság, a pontosság és a rendszer hosszú távú megbízhatósága érdekében.
Ebben a részletes útmutatóban megvizsgáljuk az áramváltók működését, a különböző CT-típusokat, a kulcsfontosságú kiválasztási kritériumokat, a pontossági osztályokat, a legjobb telepítési gyakorlatokat és a valós alkalmazásokat. Akár ipari áramellátó rendszert tervez, akár energiafelügyelet korszerűsítését tervezi, akár CT-ket választ védelmi relékhez, ez a cikk segít megalapozott döntés meghozatalában.

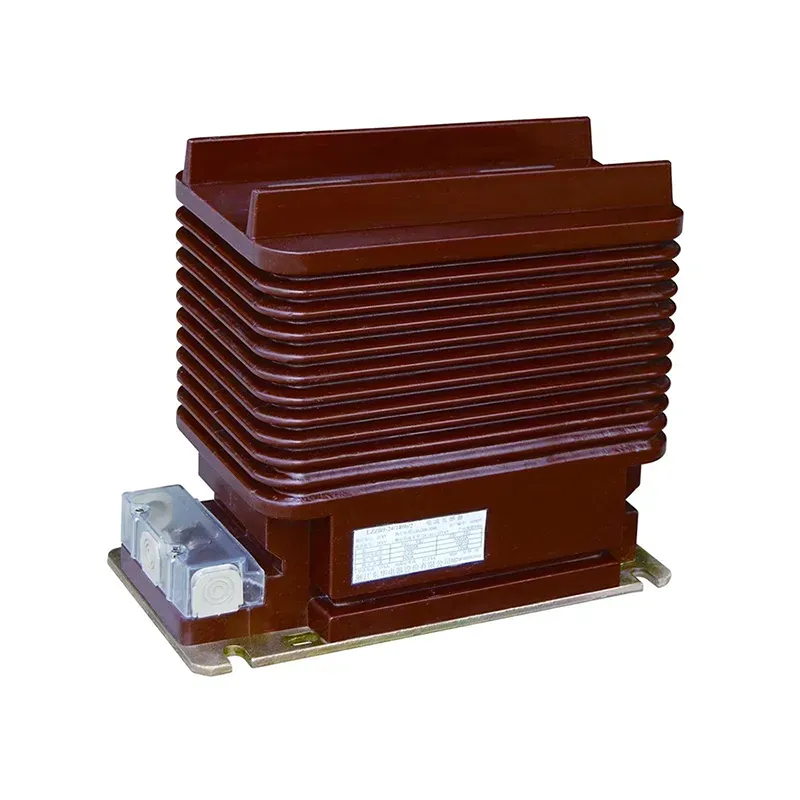

A Áramtranszformátor (CT)egy olyan műszertranszformátor, amely a nagy váltakozó áram (AC) értékét alacsonyabb, szabványos szintre csökkenti, amely biztonságosan mérhető vagy felügyelhető mérőkkel, védőrelékkel vagy vezérlőeszközökkel.
CTs are widely used in:
Az elektromágneses indukció használatával a CT elektromos leválasztást biztosít a nagyfeszültségű áramkörök és a kisfeszültségű mérőberendezések között, jelentősen javítva a rendszer biztonságát.
Az áramváltó működési elve azon alapulFaraday elektromágneses indukció törvénye. Amikor az áram átfolyik a primer vezetőn, mágneses teret hoz létre a mag körül. Ez a mágneses fluxus arányos áramot indukál a szekunder tekercsben.
For example, a CT rated at 1000A:5Aátalakítja az 1000 amperes primer áramot kezelhető 5 amperessé a mérőműszerek számára.
Az ablak CT-k egy kör alakú nyílást tartalmaznak, amelyen az elsődleges vezető áthalad. Kompaktak, megbízhatóak, és gyakran használják kapcsolóberendezésekben és elosztópanelekben.
Az osztott magú CT-k a primer vezeték leválasztása nélkül is felszerelhetők, így ideálisak a meglévő rendszerek utólagos felszereléséhez és energiaauditok elvégzéséhez.
A rúd típusú CT-k beépített primer vezetőt használnak, és kiváló mechanikai szilárdságú nagyáramú alkalmazásokhoz készültek.
Ezek a CT-k több fordulatot tartalmaznak a primer tekercsen, és kisáramú, nagy pontosságú mérési alkalmazásokhoz használják.
A megfelelő CT kiválasztása megköveteli a teljesítmény, a biztonság és a költségek egyensúlyát. Az alábbiakban felsoroljuk a legfontosabb szempontokat, amelyeket figyelembe kell venni:
Válasszon egy olyan CT-t, amelynek elsődleges áramerőssége megegyezik a rendszer maximális üzemi áramával, vagy kissé meghaladja azt.
A pontossági osztály határozza meg, hogy a CT milyen pontosan reprodukálja az elsődleges áramot. Ez különösen kritikus a számlázási és védelmi rendszerek esetében.
A terhelés a CT másodlagos egységhez csatlakoztatott teljes terhelésre vonatkozik (VA-ban). A névleges terhelés túllépése csökkenti a pontosságot és túlmelegedést okozhat.
A gyártók kedvelikXiFatestreszabott CT-megoldásokat kínál, amelyek megfelelnek az adott rendszerkövetelményeknek, biztosítva az optimális teljesítményt és a hosszú távú megbízhatóságot.
A pontossági osztályok határozzák meg a CT megengedett hibáját meghatározott feltételek mellett.
A megfelelő pontossági osztály kiválasztása biztosítja az olyan szabványoknak való megfelelést, mint az IEC és az IEEE, miközben megőrzi a rendszer hatékonyságát.
A modern villamosenergia-infrastruktúrákban a CT-k létfontosságú szerepet játszanak az intelligens felügyeleti és prediktív karbantartási stratégiák lehetővé tételében.
A megfelelő telepítés elengedhetetlen a biztonságos és pontos CT működéshez.
A helytelen telepítés veszélyes túlfeszültségekhez és pontatlan leolvasásokhoz vezethet.
| CT típus | Fő előny | Typical Application |
|---|---|---|
| Ablak CT | Compact and economical | Switchgear panels |
| Split Core CT | Easy installation | Energy retrofitting |
| Bar-Type CT | High current capacity | Substations |
| Seb CT | Nagy pontosságú | Gyengeáramú mérés |
A szakadt áramkörű CT szekunder veszélyesen magas feszültséget generálhat, ami komoly biztonsági kockázatot jelent, és potenciálisan károsíthatja a berendezést.
A hagyományos CT-ket csak váltakozó áramra tervezték. DC méréshez Hall-effektus érzékelőkre van szükség.
Megfelelő telepítési és üzemeltetési feltételek mellett a kiváló minőségű CT 20-30 évig vagy tovább is használható.
Nem feltétlenül. A nagyobb pontosság növeli a költségeket. A pontossági osztálynak meg kell egyeznie az alkalmazás tényleges követelményeivel.
Choosing the right Áramtranszformátor (CT)döntő lépés a biztonságos, hatékony és megbízható elektromos rendszerek tervezésében. A CT-típusok, a pontossági osztályok és az alkalmazási követelmények megértésével a mérnökök és rendszertervezők jelentősen javíthatják a teljesítményt és csökkenthetik a működési kockázatokat.
Ha megbízható és testreszabott áramváltó megoldásokat keres,XiFaa CT termékek széles választékát kínálja, amelyeket a pontosság, a tartósság és a nemzetközi szabványoknak való megfelelés érdekében terveztek.
Ha többet szeretne megtudni a projekthez ideális áramváltó kiválasztásáról, vagy műszaki támogatást szeretne kérni,lépjen kapcsolatba velünkmég ma, és engedje meg szakértőinknek, hogy bizalommal segítsenek a rendszer működtetésében.
