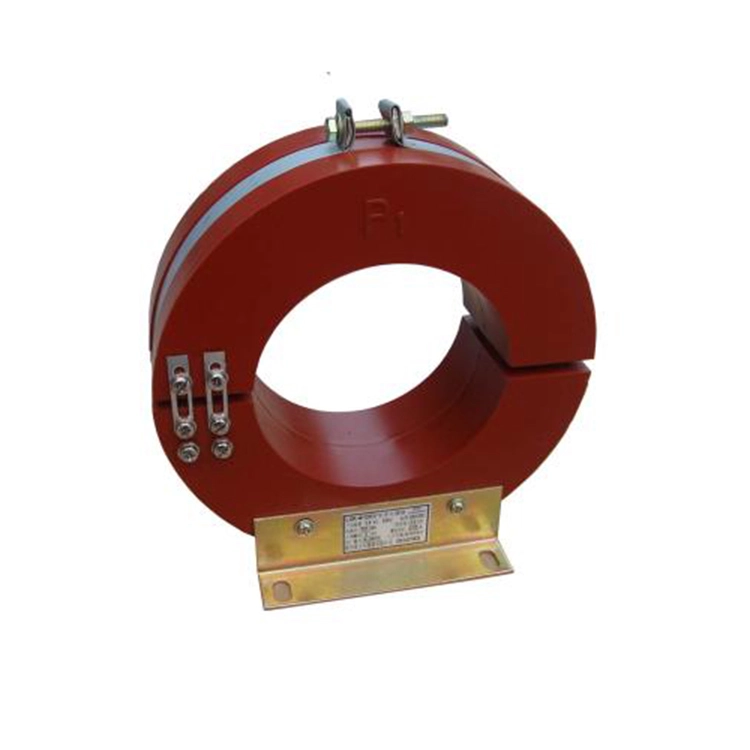

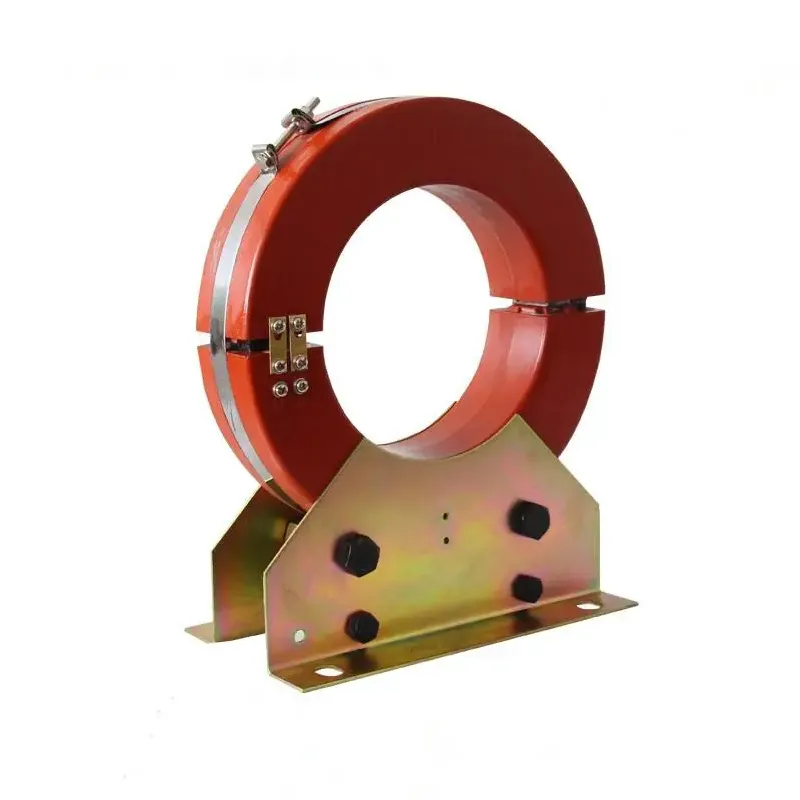

Zero Sequence Ct Áramtranszformátor Donut Type

A nulla sorrendű ct áramváltó egy egyfordulatú, magon keresztüli eszköz, amelyet az energiaellátó rendszerekben használnak a nulla sorrendű áramok figyelésére. A védőrelé rendszerek kritikus elemeként szolgál, amelyet elsősorban földzárlatok, szivárgási áramok észlelésére és szigetelésfelügyeletre használnak. Három fázisáram vektorösszegének és a keletkező nulla sorrendű áramnak az érzékelésével a nulla sorrendű ct áramváltó védelmi műveleteket indíthat el, és interfészen léphet be a kisáramú földelésválasztókkal, a digitális felharmonikus-elnyomó eszközökkel és a relévédelmi egységekkel, hogy hibajelzést adjon és megszakítsa a tápfeszültséget.

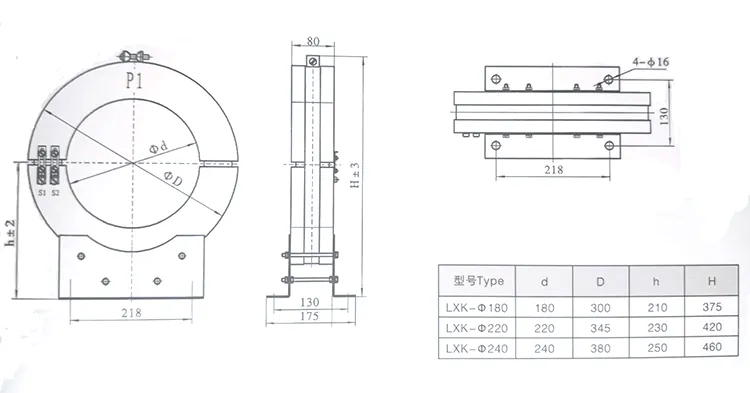

Szerkezetileg a nulla sorrendű ct áramváltó egy toroid magból és egy epoxigyanta vagy szilikongumi házba zárt szekunder tekercsből áll, amely nedvességállóságot és szennyeződés elleni védelmet kínál. A telepítési lehetőségek közé tartozik a szilárd , amelyhez előre átvezetett kábelek és osztott magos kialakítások szükségesek, amelyek lehetővé teszik a kábelek leválasztása nélkül történő utólagos felszerelést.

Kompatibilis az 50 Hz-es áramellátási rendszerekkel, amely biztosítja a különböző nullapont-konfigurációkhoz szükséges érzékenységet és linearitást, beleértve a földelt és a földeletlen rendszereket is. A nulla sorrendű ct áramváltókat széles körben alkalmazzák az intelligens hálózatokban, a vasúti tranzitban, az épületek elektromos rendszereiben és az ipari berendezések felügyeletében, hogy megbízható hibaészlelést és rendszervédelmet biztosítsanak.

Termék GYIK:

K: Mi az a fánk típusú, nulla sorrendű ct áramváltó?

A fánk típusú, nulla sorrendű CT áramváltó egy átmenő magos eszköz, amelyet háromfázisú rendszerekben a nulla sorrendű áramok érzékelésére terveztek. A toroid mag lehetővé teszi, hogy az elsődleges vezető áthaladjon a középponton, így biztosítva a földzárlatok, a szivárgási áramok és a szigetelési feltételek behatolás nélküli megfigyelését.

K: Hogyan ad ki a fánk típusú nulla sorrendű ct áramváltó kimeneti jelét?

V: A fánk típusú, nulla sorrendű ct áramváltó a nulla sorrendű áramot arányos feszültséggé vagy szekunder árammá alakítja nagy pontosságú tekercselés és Rogowski tekercs technológia segítségével. Ez a kimenet kompatibilis a relékkel, mérőkkel és felügyeleti rendszerekkel a gyors és pontos hibaészlelés érdekében.

K: Melyek a fánk típusú, nulla sorrendű ct áramváltó tipikus alkalmazásai?

V: A fánk típusú nulla sorrendű ct áramtranszformátort általában a következőkben használják:

1. Földzárlat-védelem és szivárgási áram észlelése;

2. Semleges pont monitorozása az áramelosztó rendszerekben;

3. Integráció digitális védelmi relékkel, felharmonikus elnyomó eszközökkel és intelligens hálózati felügyeleti rendszerekkel.

4.Ipari berendezések, épületvillamos hálózatok és vasúti tranzitrendszerek.
