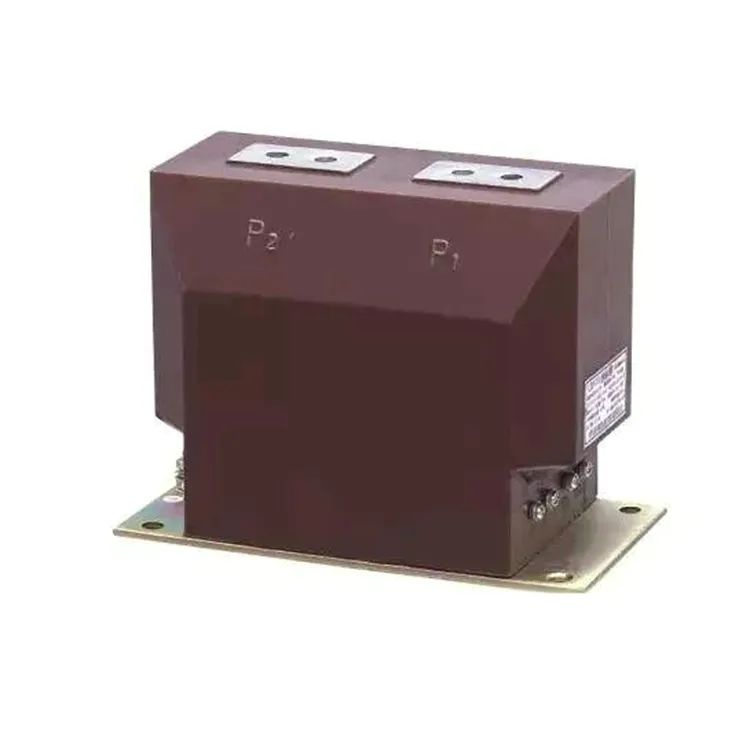

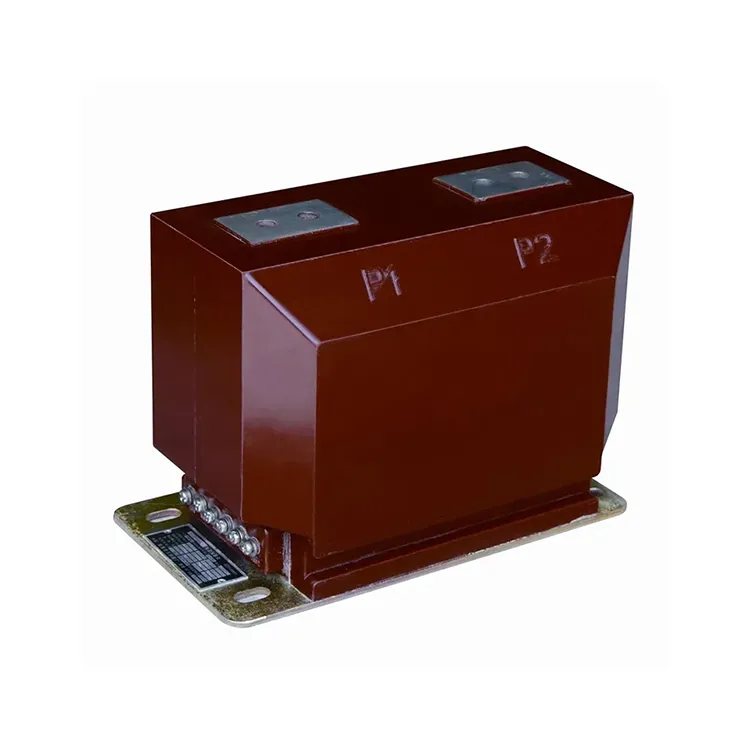

Gyanta öntött elektromos Ct áramváltó

A műgyantából öntött elektromos ct áramváltó egy beltéri, epoxigyanta, vákuumöntvény, oszlop típusú egység, amelyet 10kv-os feszültségszintű, 50 Hz-es névleges frekvenciájú áramellátó rendszerekhez terveztek. Elsősorban árammérésre, energiamérésre és védőrelékre használják.

A gyantából öntött elektromos CT áramváltó teljesen zárt epoxigyanta öntési eljárást alkalmaz, amelyben a mag kiváló minőségű mágneses anyagból készül, és mind a primer, mind a szekunder tekercs a maggal együtt gyantába van ágyazva. Ez a konstrukció kiváló szigetelést, nedvességállóságot és szennyeződésállóságot biztosít. A műgyantából öntött elektromos CT áramváltó felülete nem igényel további bevonatot, és az áramváltó több pozícióban is felszerelhető.

A tartomány lefedi mind a mérési osztályokat, mint például a 0,2S és 0,5S, valamint a védelmi osztályokat, például a 10P10 és 10P20. Több arányú kialakítás áll rendelkezésre a műgyanta öntött elektromos CT áramváltóhoz, hogy jól használható legyen fémburkolatú elektromos panelekben.

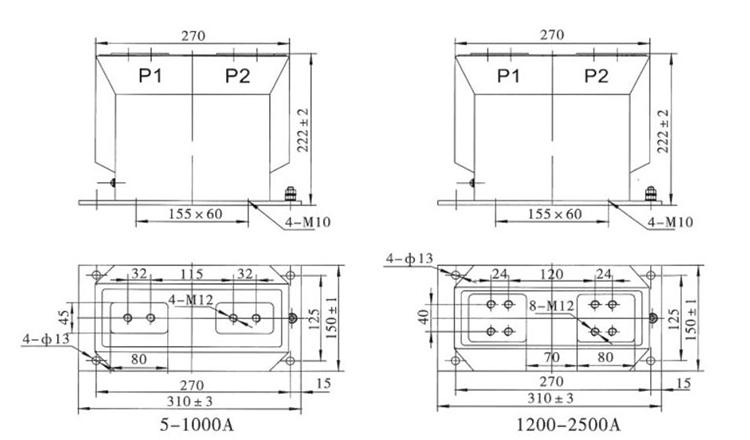

Műszaki előírás:

Termék GYIK:

K: Milyen műszaki paramétereket kell ellenőrizni a műgyanta öntött elektromos CT áramváltó kiválasztásakor?

V: Kiválasztáskor a következő kulcsparamétereket kell ellenőrizni:

1. Pontossági osztály: Mérési/mérési (pl. 0,2 s vagy 0,5) és védelmi célokra (pl. 10P10, 5P10 stb.).

2. Névleges primer áram és szekunder áram (transzformációs arány).

3. Rövid idejű hőáram (Ith) és rövid idejű áramtűrő képesség (hibaállapotokra).

4. Szigetelési szintek (feszültségállóság, impulzusfeszültség névleges érték stb.).

5. Környezeti tűrések: Hőmérséklet-tartomány, magasság, páratartalom, szennyezettségi szint.

6. Terhelés: az a VA terhelés, amelyet a másodlagosnak meg kell hajtania anélkül, hogy a pontosságot csökkentené.

K: Milyen környezetben vagy alkalmazásokban különösen alkalmasak a gyantából öntött elektromos CT áramváltók?

V: A következő környezet vagy alkalmazás alkalmas egy műgyanta öntött elektromos CT áramváltóhoz:

1. Beltéri kapcsolóberendezések, ahol korlátozott a hely, és a szigetelés kulcsfontosságú.

2.Magas vagy szennyezett környezetben (por, nedvesség, vegyszerek), ahol a nyitott részek vagy az olaj lebomolhatnak.

3. Olyan mérő- és védelmi áramkörökben, amelyek hosszú ideig stabil, pontos mérést igényelnek.

4. Olyan alkalmazások, ahol az alacsony karbantartási igény és a nagy megbízhatóság fontos.
