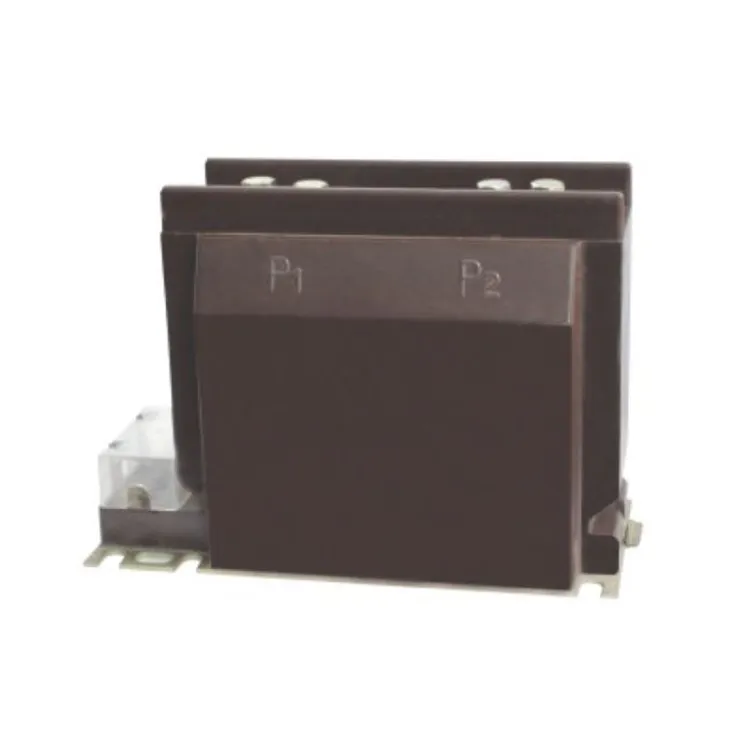

Áramváltó Ct 200 300 500 800 5a

A 200 A, 300 A, 500 A és 800 A primer névleges teljesítményű ct áramváltó, amely szabványos 5 A szekunder kimenettel rendelkezik, megbízható árammérési és védelmi alkalmazásokhoz készült, 10-35 kv-os feszültségszintű áramellátó rendszerekben.

Mindegyik ct 200 300 500 800 5a áramváltó precíziós tekercses rézvezetőt és szilárd minőségű mágneses magot használ, hogy a teljes működési tartományban kiváló teljesítményt biztosítson a pontos arány mellett. A ct 200 300 500 800 5a áramváltó stabil szekunder kimenetet biztosít változó terhelési feltételek mellett, így alkalmas mind mérő-, mind védelmi körökre.

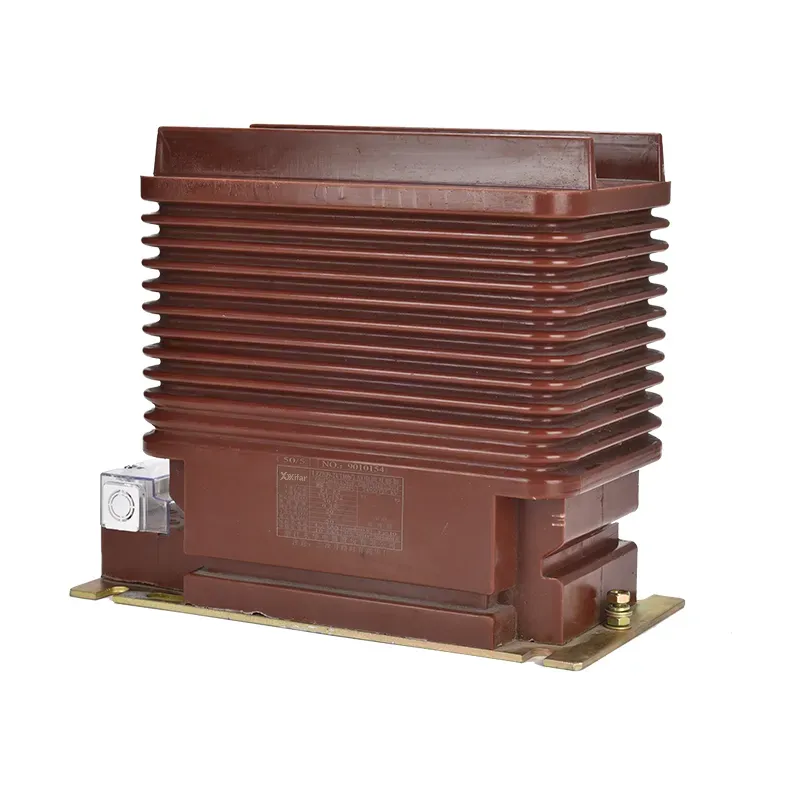

A ház tartós, égésgátló szigetelőanyagból készül, amely kiválóan ellenáll a nedvességnek és a környezeti igénybevételnek. A kompakt kialakítás lehetővé teszi a könnyű beszerelést a kapcsolóberendezések paneljébe, a kapcsolószekrénybe és az áramelosztó táblákba.

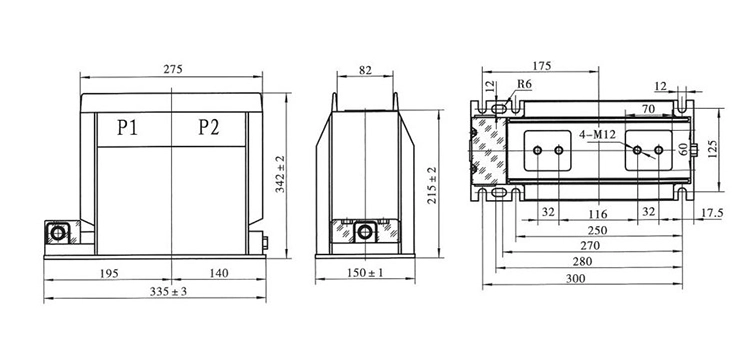

Műszaki előírás:

Termék GYIK:

K: Mit jelent az olyan CT arány, mint a 200/5A a ct 200 300 500 800 5a áramváltóban?

V: A ct 200 300 500 800 5a áramváltóban a 200/5A CT arány azt jelenti, hogy amikor 200 amper áramlik át a primer vezetőn, a szekunder tekercs 5 ampert ad le. Ugyanez az elv vonatkozik más arányokra is: 300/5A, 500/5A, 800/5A stb. Az arány biztosítja, hogy a nagy primer áramok szabványos szekunder értékre csökkenthetők a biztonságos mérés és védelem érdekében.

K: Hogyan válasszam ki a megfelelő CT-arányt?

V: A CT arányt a rendszer maximális terhelési áramának megfelelően kell kiválasztani. Például, ha az adagoló általában 180 A-t szállít, esetenként akár 220 A-es csúcsokkal, akkor egy 200/5A CT megfelelő lenne. Ha az áram várhatóan eléri a 450-500 A-t, akkor az 500/5A CT megfelelőbb lenne. A cél az, hogy elkerüljük a túlméretezést, amely alacsony terhelésnél csökkenti a pontosságot, és az alulméretezést, amely a telítettséget veszélyezteti.

K: Milyen pontossági osztályok állnak rendelkezésre a ct 200 300 500 800 5a áramváltóhoz?

V: Mérési célokra az általános osztályok közé tartozik a 0,2, 0,2S, 0,5 és 0,5S. A védelem érdekében a tipikus osztályok az 5P10, 10P10 vagy 10P20. A szükséges osztály attól függ, hogy a CT-t bevételmérésre, általános felügyeletre vagy védelmi relékre használják-e.
