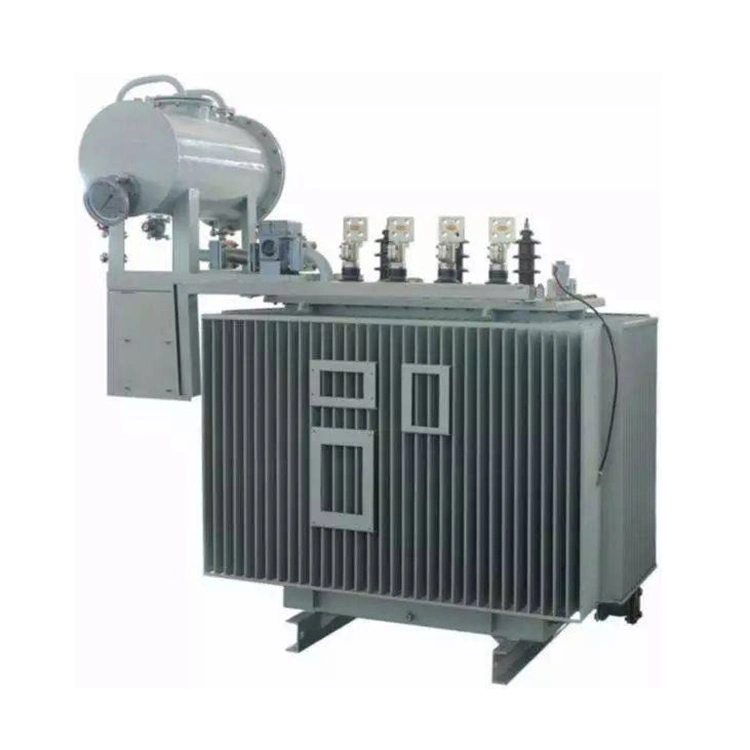

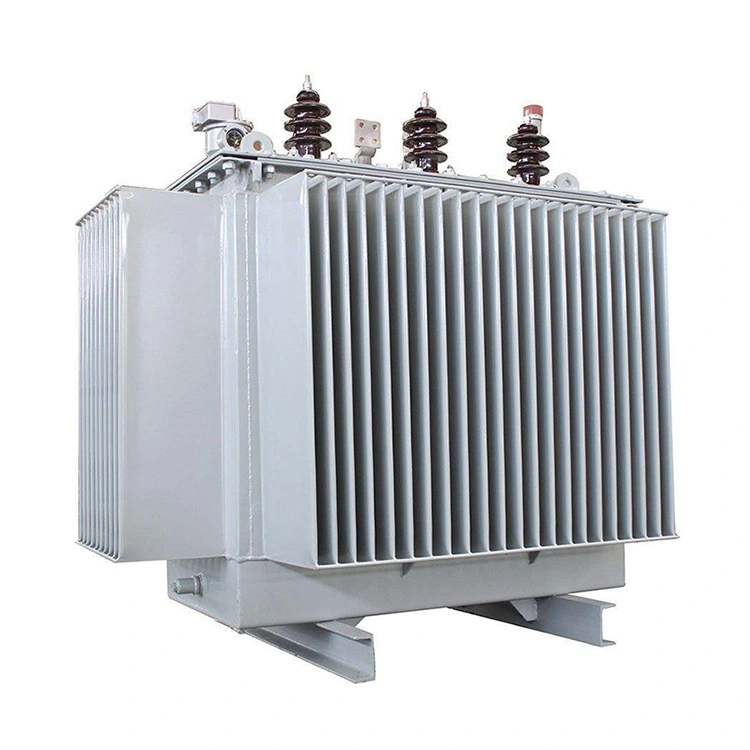

35kv 1250 kva vasmagos olajos transzformátor

A termék erőssége:

1) 35kv 1250 kva vasmagos olajbemerült transzformátorok jellemzői

Az epoxigyanta száraz típusú transzformátorokhoz képest a 35 kv-os 1250 kva vasmagos olajbemerítésű transzformátorok hatékonyabb hőelvezetést biztosítanak. A transzformátorolaj természetesen kering a tartályban, ami lehetővé teszi a hő egyenletes átadását a tekercselés és a mag szerkezetében. Ezzel szemben az 1250kva-os száraz típusú transzformátorok főként léghűtésre és szilárd szigetelőanyagokra támaszkodnak, amelyek általában alacsonyabb hővezető képességgel és kevésbé hatékony hőátadó képességgel rendelkeznek.

A 35kv-os 1250kva-os száraz típusú transzformátorok esetében a hőmérséklet-felügyelet a transzformátortestben rögzített helyekre beágyazott érzékelőktől függ. Mivel a mérési pontok korlátozottak, a felügyelt hőmérséklet csak az adott helyen lévő állapotot tükrözi, nem pedig az általános átlagos üzemi hőmérsékletet. Helyi túlmelegedés esetén előfordulhat, hogy a kijelzett érték nem tükrözi pontosan a 35kv 1250kva száraz típusú transzformátor tényleges hőállapotát. A 35kv-os 1250kva vasmagos olajbemerült transzformátorok azonban előnyösek a szigetelőolaj keringéséből, amely egyenletesebben osztja el a hőt. Ennek eredményeként a felügyelt hőmérséklet általában közelebb van a 35 kv-os, 1250 kva-os vasmagos, olajba merülő transzformátor átlagos belső hőmérsékletéhez.

A 35 kv-os 1250 kva vasmagos, olajba merülő transzformátorok másik fontos előnye a szigetelőrendszer visszanyerhetősége, ahol a transzformátorolaj szűrhető, tisztítható és regenerálható a károsodás után, ami segít meghosszabbítani az élettartamot és fenntartani a szigetelési teljesítményt. Összehasonlításképpen, a 35kv-os 1250kva száraz típusú transzformátorok, amelyek epoxigyanta öntött szigetelést alkalmaznak, szilárd tokozott szerkezettel rendelkeznek. Amint a szigetelőanyag elöreged, megreped vagy hőkárosodást szenved, a károsodás visszafordíthatatlan. A szigetelési rendszerben fellépő hibák gyakran az egész transzformátor maradandó károsodásához vezetnek.

Gyártási szempontból a 35kv-os 1250kva-os száraz típusú transzformátorok viszonylag bonyolult gyártási folyamatokat foglalnak magukban, és általában magasabbak a teljes költségük, mint a 35kv-os 1250kva-os vasmagos olajbemerített transzformátorok. Ezen túlmenően, amikor a 35 kV-os, 1250 kva-os vasmagos, olajba merülő transzformátorok elérik élettartamuk végét, sok anyaguk, például a réz, az acél és a transzformátorolaj újrahasznosítható és újrafelhasználható. A 35kv 1250kva száraz típusú transzformátorok, különösen az epoxigyanta öntvény típusok, korlátozottabb újrahasznosítási potenciállal rendelkeznek, mivel a gyanta szigetelést nehéz szétválasztani és feldolgozni.

2) 35kv 1250kva száraz típusú transzformátorok jellemzői

A 35kv 1250kva száraz típusú transzformátorokat széles körben használják, mert szigetelőolaj nélkül működnek, ami jelentősen csökkenti a tűzveszélyt és az épületek tűzvédelmi követelményeit. Bizonyos speciális környezetben, például magas épületekben, földalatti létesítményekben, kereskedelmi komplexumokban, kórházakban és más szigorú tűzbiztonsági előírásokkal rendelkező helyeken a 35kv-os 1250kva-s száraz típusú transzformátorok gyakran a preferált vagy kötelező választás.

A 35kv 1250kva epoxigyanta öntött száraz típusú transzformátorok leküzdötték a korábbi szigetelőanyagokhoz kapcsolódó számos korlátot, amelyek közé tartozik az alacsony hőállóság, valamint az öregedés vagy repedés érzékenysége. A szigetelési technológia folyamatos fejlesztésével néhány 35kv-os 1250kva-os epoxigyanta öntött száraz típusú transzformátor már H osztályú hőállósági szintet érhet el, amely kiváló hőteljesítményt biztosít igényes üzemi körülmények között.

A hagyományos 35kv-os 1250kva vasmagos olajbemerített transzformátorokhoz képest a száraz típusú transzformátorok számos működési előnnyel is rendelkeznek, többek között az olajszivárgással szembeni ellenállást, a jobb tűzállóságot, a csökkentett karbantartási igényeket, a jobb porállóságot és a jó nedvességtűrést. Ezenkívül a 35 kv-os 1250 kva-os száraz típusú transzformátorok működése során jellemzően viszonylag alacsony részleges kisülési szintet mutatnak.

Szerkezetileg a 35kv 1250kva epoxigyanta öntött száraz típusú transzformátorok főként laminált szilíciumacél magból és epoxigyanta öntött tekercsekből állnak. A nagyfeszültségű és az alacsony feszültségű tekercsek közé szigetelő hengereket szerelnek fel, hogy megerősítsék az elektromos szigetelést. A tekercsszerelvényt mechanikusan megtámasztják és rögzítik távtartók és rögzítőelemek, amelyek lazulásgátló tulajdonságokkal rendelkeznek, amelyek megbízható, hosszú távú működést biztosítanak vibrációs és hőciklusos körülmények között.

Műszaki előírás:

Műhely

Felszerelés

Teszt
