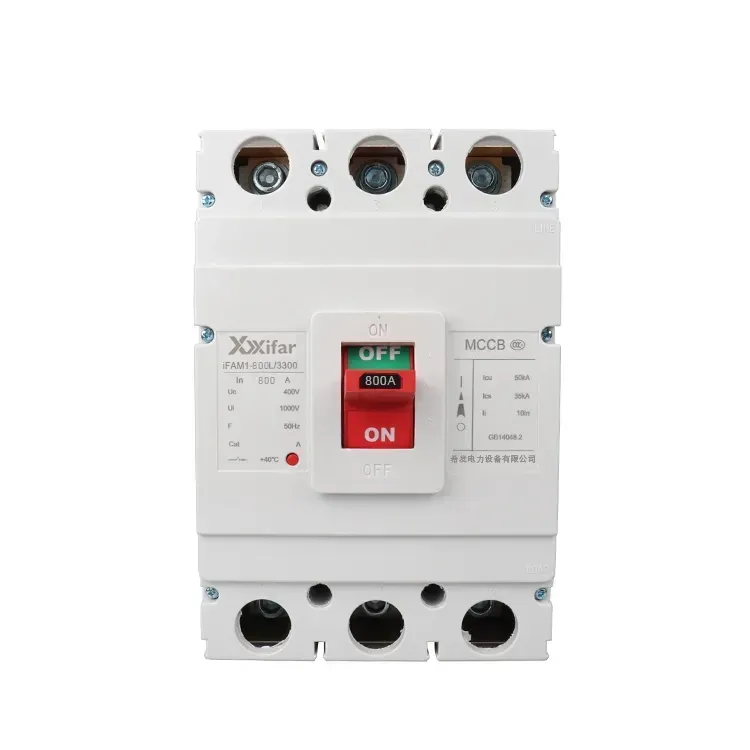

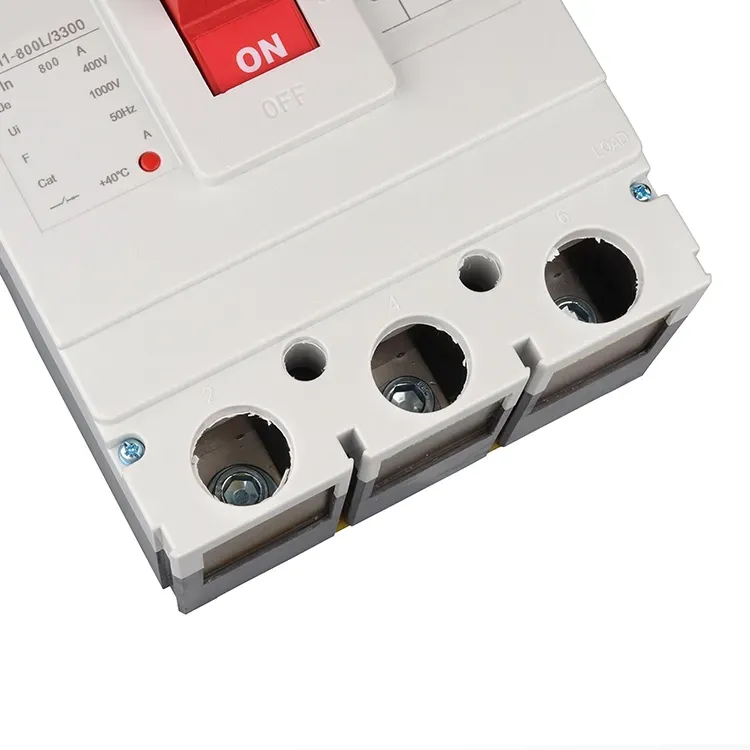

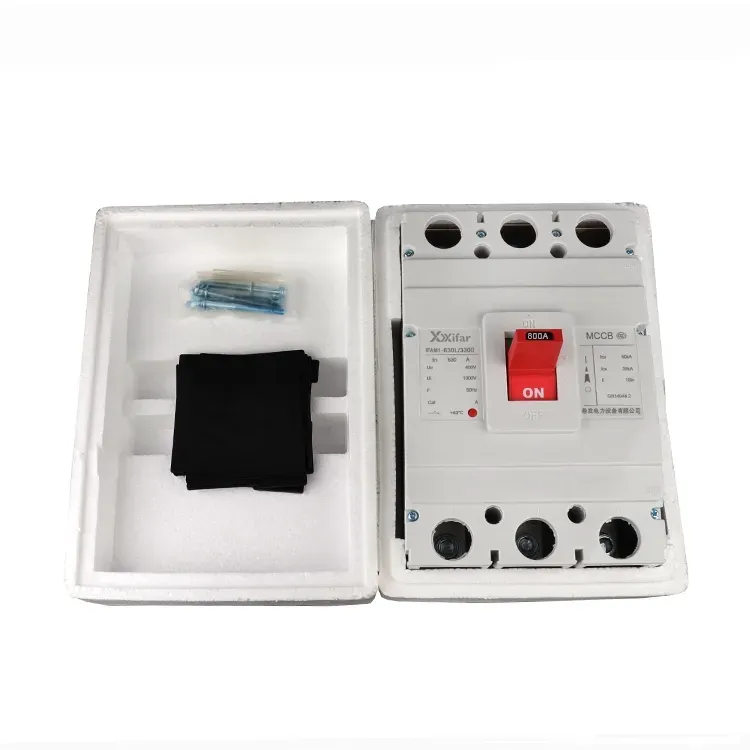

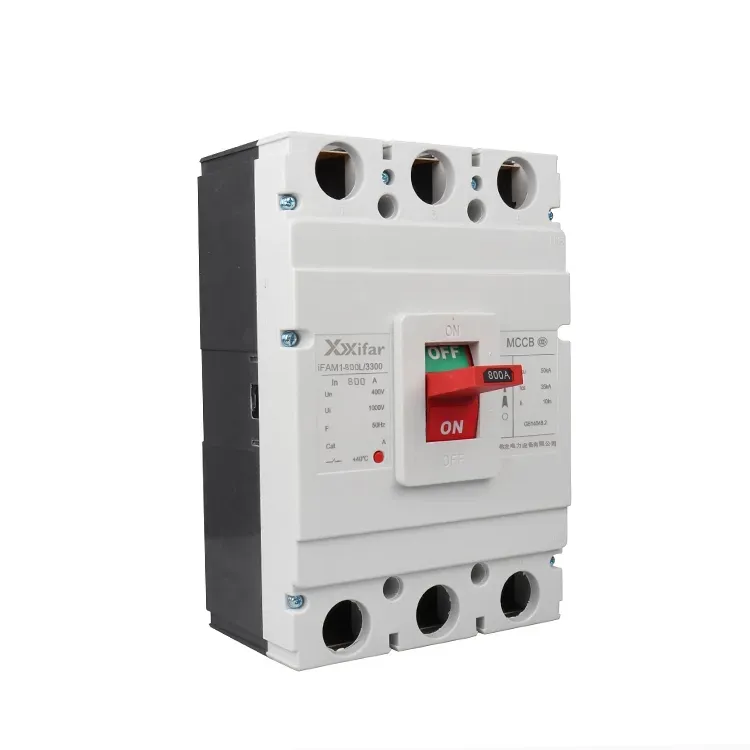

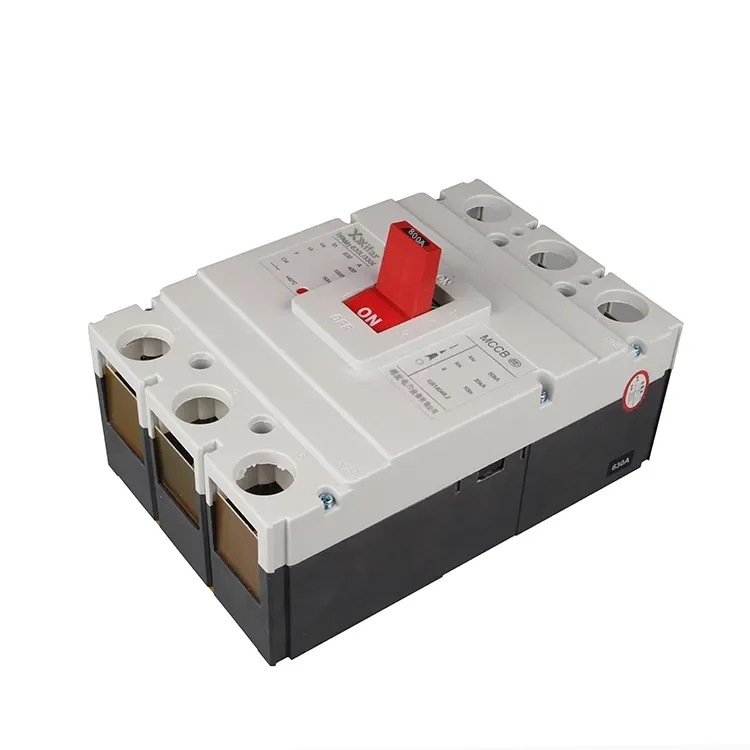

400v 800a öntött szigetelt ház megszakító

A 400 V-os 800a öntött, szigetelt házas MCCB megszakító egy olyan kisfeszültségű megszakító, amely öntött szigetelő házzal és légszigeteléssel rendelkezik. Széles körben használják áramelosztó rendszerekben normál áramok, valamint a névleges tartományon belüli hibaáramok megszakítására vagy leválasztására, ami biztosítja az elektromos vezetékek és berendezések biztonságát. a 400 V 800a öntött, szigetelt házas MCCB megszakító belső szerkezete jellemzően mozgó és rögzített érintkezőket, működtető mechanizmust és kioldó egységeket, például hő- és mágneses kioldókat tartalmaz. Ezek az alkatrészek lehetővé teszik, hogy a 400V 800a öntött szigetelt házas megszakító hosszú késleltetést és azonnali védelmet biztosítson. A 400 V-os 800a öntött szigetelt házas megszakítók szokásos kioldási típusai közé tartoznak a csak mágneses, hőmágneses és elektronikus kioldók.

Az öntött szigetelt házas megszakító definíciója

A 400 V-os 800a öntött, szigetelt házas MCCB megszakító a miniatűr megszakítók között helyezkedik el, amelyeket MCB-nek is neveznek, és a levegős megszakítók között, amelyeket ACB-nek neveznek, kapacitás és alkalmazás tekintetében. A 400 V-os öntött, szigetelt házas megszakító általában 10A és 1600A közötti áramtartományt fed le. A fröccsöntött tokba zárt termikus mágneses vagy elektronikus kioldóegységekkel alkalmas a kisfeszültségű elosztó rendszer különböző szintjein történő védelemre és vezérlésre.

Öntött szigetelt házas megszakító Funkciója és jellemzői

A termikus mágneses kioldó egységek egy bimetál elemet kombinálnak a túlterhelés elleni védelem érdekében, és egy mágneses mechanizmust a rövidzárlat elleni védelem érdekében. Az elektronikus kioldó egységek ezzel szemben a védelmi beállítások pontosabb beállítását teszik lehetővé, jellemzően 10–20%-os tűréshatáron belül. Különösen hasznosak olyan motoráramkörökben, ahol a 400 V 800a öntött, szigetelt házas megszakítónak az MCCB nagy bekapcsolási áramot kell áthaladnia, és a mágneses vételi szintek gyakran a névleges áram tízszerese fölé vannak állítva.

Öntött szigetelt házas megszakító Alkalmazások

A 400 V-os 800a öntött, szigetelt házas megszakítók az MCCB-k tápegységként használhatók elsődleges, másodlagos vagy harmadlagos elosztórendszerekben, és bejövő megszakítóként is alkalmasak másodlagos és harmadlagos szinteken. Végső rövidzárlat-megszakító képességük, amely általában 36 kA és 120 kA között mozog, lényegesen magasabb, mint a miniatűr megszakítóké, amelyek jellemzően 6 kA és 10 kA közé esnek.

Öntött szigetelt házas megszakító Kiválasztási szempontok

Az MCCB kiválasztásánál a kulcsfontosságú tényezők közé tartozik a keret mérete és névleges áramerőssége, például 100A vagy 250A, a kioldóegység beállításai, például Ir = 1,2In vagy 5In, a megszakítási kapacitás és a szükséges kioldási görbe jellemzői, mint például a hosszú és rövid időkésleltetési funkciók.

Öntött szigetelt házas megszakító Műszaki összehasonlítás

A hőmágneses 400v 800a öntött, szigetelt házas megszakítók viszonylag egyszerű felépítésűek, de kisebb pontossággal, ±20% körüli tűréssel. A gyakran Rogowski-tekercsérzékelésen alapuló elektronikus kioldó egységek jobb pontosságot és hőmérséklet-kompenzációt kínálnak, így a 400v 800a öntött szigetelt házas megszakítók jobban megfelelnek a kritikus áramkörökhöz vagy a szelektív koordinációt igénylő alkalmazásokhoz.

400v 800a öntött szigetelt ház megszakító paraméter:
