630a 3p termikus mágneses öntött ház megszakító

Wenzhou XiFa Electric Power Equipment Co., Ltd. Célja, hogy 630a 3p hőmágneses öntött házas megszakítót gyártson a terminálfelhasználók számára, hogy hosszú éveken át stabilan és biztonságosan alkalmazzák. A gyártott sorból elkészült minden 630a 3p termikus mágneses öntött tokos megszakító után a mechanikai élettartamteszt biztosítja, hogy minden kész öntött tokos megszakító 20 000-szer kioldódjon és zárjon. Ezenkívül a Wenzhou XiFa Electric Power Equipment Co., Ltd. támogatja azt a személyre szabott szolgáltatást is, amely szerint a kulcsspecifikáció, például az Ics 35 kA, 50 kA és 70 kA lehet különböző üzemi feszültség mellett, a névleges szigetelési feszültség pedig 800 V vagy 1000 V lehet, hogy illeszkedjen a különböző működési környezetekhez.

Kérdés küldése

termékleírás

A 630a 3p hőmágneses öntött házú megszakító egy alapvető és fontos védőeszköz, amelyet az alacsony feszültségű áramelosztó rendszerben használnak. Teljesen zárt szigetelőházzal rendelkezik, amelyből az MCCB egy kompakt szerkezetbe integrálja az alapvető alkatrészeket, beleértve az érintkezőrendszert, az ívoltó egységet és a kioldó mechanizmust.

A 630a 3p hőmágneses öntött házas megszakítót, mivel zárt egységnek tervezték, általában nem szétszerelésre vagy javításra szánják. Széles körben alkalmazzák ipari és kereskedelmi létesítményekben, hogy védelmet nyújtson a közepes és kis kapacitású áramkörökben, amelyek jellemzően leágazó vagy vonalvégi védelmi eszközökként szolgálnak.

Az áramköri megszakítók kategóriáján belül az öntött házas megszakítók a légáramkör-megszakítók között vannak elhelyezve, amelyek általában az elosztórendszerek fő bemenetei, és a miniatűr megszakítók között vannak elhelyezve, amelyeket általában lakossági és kis teljesítményű alkalmazásokban használnak.

A 630a 3p hőmágneses öntött házas megszakítók tipikus alkalmazási esetei közé tartoznak a motorvédő áramkörök, az elosztótáblák és a közepes méretű berendezések tápvezetékei.

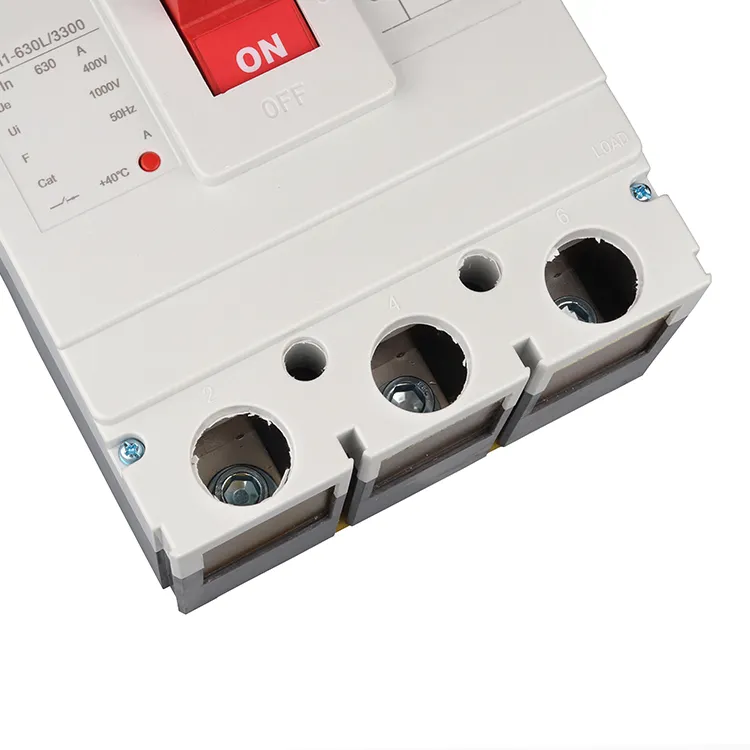

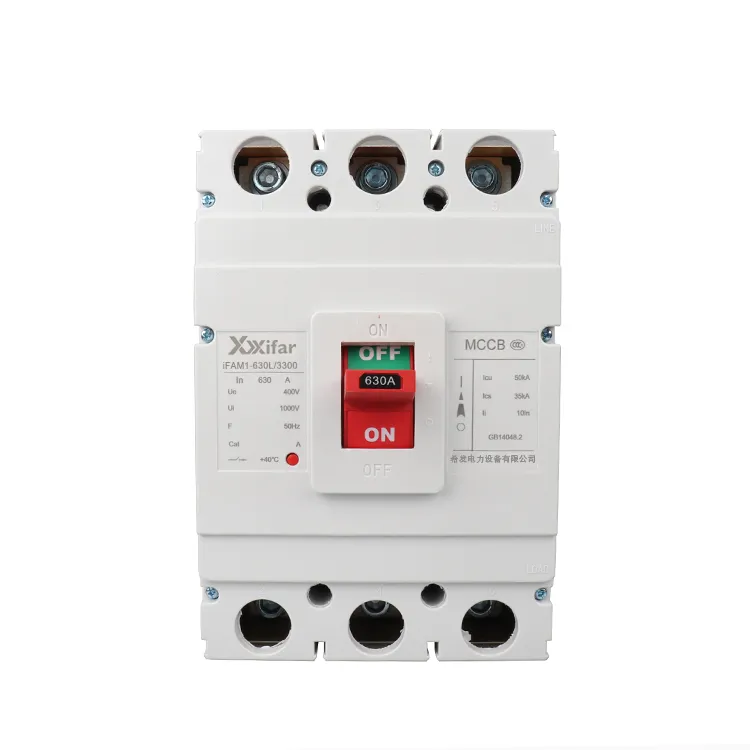

630a 3p Thermal Magnetic Molded Case Circuit Breaker

630a 3p termikus mágneses öntött ház megszakító paraméter:

Névleges keretáram	800 A
Névleges üzemi áram	400A/ 630A/800A
Névleges üzemi rövidzárlati megszakító kapacitás	35/50/70 kA
A lengyelek száma	3 fázisú; 3 pólusú; TP
Frekvencia	50/60 Hz
Névleges üzemi feszültség	400 V; 690V; 800V
Névleges szigetelési feszültség	800V; 1000V;
Mechanikai élettartam	20000 alkalommal

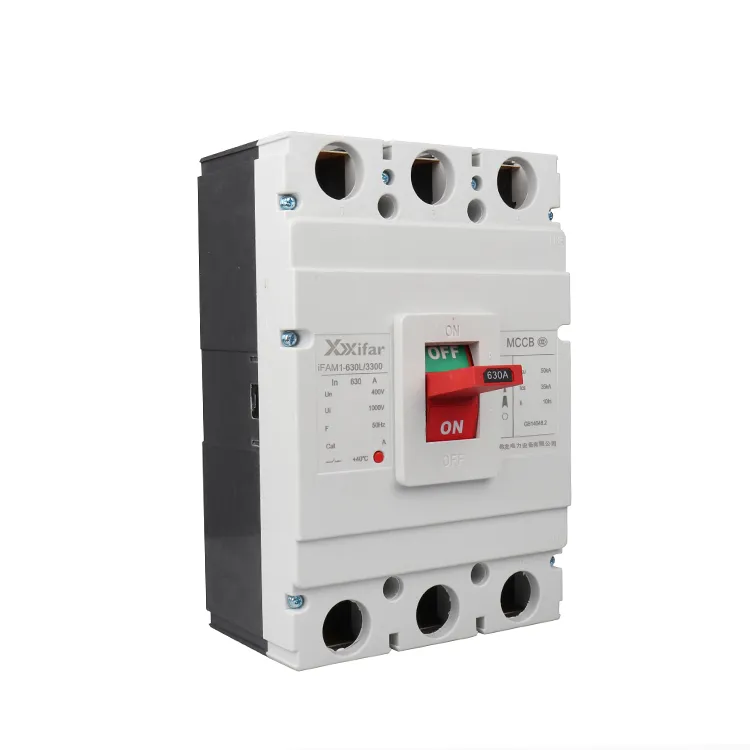

630a 3p Thermal Magnetic Molded Case Circuit Breaker

Termék mód	Pólus	Dimenzió
Termék mód	Pólus	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

630a 3p hőmágneses öntött házú megszakító Működési jellemzők

1. Túlterhelés elleni védelem:

A 630a 3p termikus mágneses öntött ház megszakítóban a túlterhelés elleni védelmet hosszú idejű védelemnek is nevezik. A túlterhelés elleni védelem egy bimetál szalag termikus deformációján alapul. A kioldási idő fordított időbeli karakterisztikát követ: a nagyobb áram gyorsabb kioldást eredményez. Ez megvédi a vezetékeket és a berendezéseket a túlmelegedéstől tartós túlterhelés esetén.

2. Rövidzárlat elleni védelem

Általánosságban elmondható, hogy a rövidzárlat elleni védelmet egy 630a 3p hőmágneses öntött tokos megszakítóban való azonnali védelem segítségével valósítják meg. A mágneses kioldó egység azonnali védelmet nyújt. Amikor az áram eléri a névleges érték körülbelül 8-12-szeresét, a hőmágneses öntött házas megszakító fél teljesítményfrekvenciás cikluson belül lekapcsol, ami körülbelül 10 ms. Ez biztosítja, hogy a megszakítás még azelőtt bekövetkezzen, hogy a rövidzárlati áram elérné a csúcspontját.

3. Feszültségvédelem alatt

Ha feszültség alatti kioldó van telepítve, akkor kioldás következik be, ha a feszültség több mint 1 másodpercig a névleges érték 70%-a alá esik. Azonnali kioldás történik, ha a feszültség a névleges érték 35%-a alá esik. Ez a funkció segít megelőzni a motorok alacsony feszültségű működés által okozott károsodását.

4. Földelés elleni védelem

A 630a 3p hőmágneses, öntött házas megszakítók integrált elektronikus védelmi modulokkal képesek érzékelni a maradék áramot egy nulla sorrendű áramváltón keresztül. Kioldás akkor következik be, ha a szivárgási modul 30 mA-nél nagyobb személyvédelmi és 300 mA-nél tűzvédelmi feszültséget észlel. A kioldási idő általában 0,1 másodpercen belül van.
