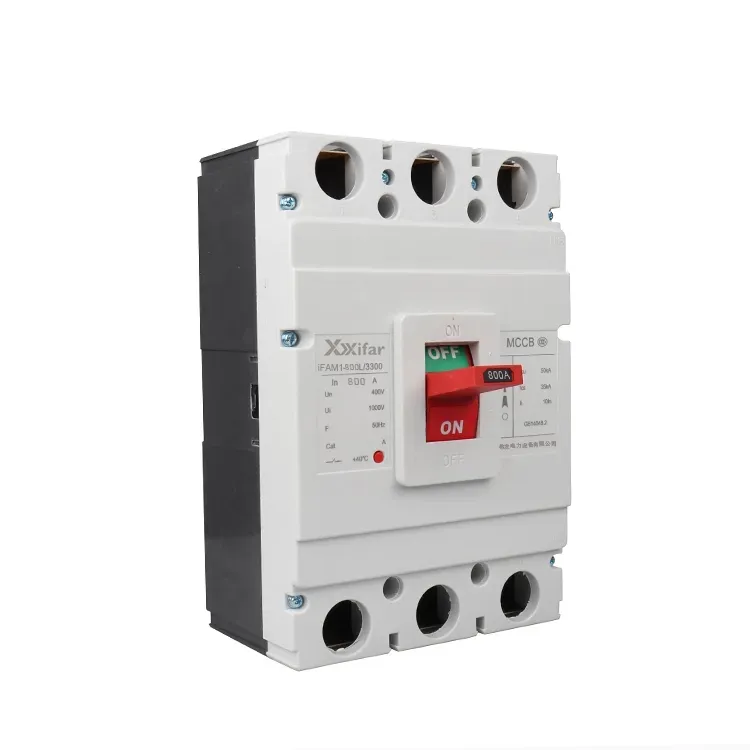

800 Amper 4 pólusú elektromos Mccb öntött ház áramköri megszakítás

A 800 amperes, 4 pólusú elektromos mccb öntött házas megszakító termikus mágneses kioldóegységgel vagy elektronikus kioldóegységgel rendelkezik, hogy megfeleljen az ügyfelek különböző igényeinek. A bővítőegységek, mint például az alacsony feszültségű kioldótekercs, a hibaáram-kapcsoló és a motorvédő egység, lehetővé teszik a 800 amperes, 4 pólusú elektromos mccb öntött házas megszakítót, hogy több funkciót érjen el az alkalmazási igények kielégítése érdekében. A bevezető védelmi funkció az alábbiak szerint látható.

Termikus mágneses kioldó egységek védelmi funkciói:

1. Túlterhelés elleni védelem:

Amikor az áramköri áram meghaladja a névleges értéket, egy 800 amperes, 4 pólusú elektromos mccb öntött házas megszakító bimetál szalagja felmelegszik és meghajlik, ami működésbe hozza a kioldó mechanizmust. A kioldási idő fordítottan arányos az áram négyzetével.

2. Rövidzárlat elleni védelem:

Rövidzárlat esetén a nagy hibaáram elektromágneses erőt hoz létre, ami a kioldó mechanizmust szinte azonnali működésre készteti.

Így a termikus mágneses 800A 4 pólusú MCCB-k jellemzően kétfokozatú védelmet biztosítanak, ami a hosszú időkésleltetés elleni védelem és az azonnali védelem. Nem szelektív típusnak is nevezik.

Az elektronikus kioldó egységek védelmi funkciói

1. Túlterhelés elleni védelem:

A 800 amperes, 4 pólusú elektromos mccb öntött házas megszakítón lévő mikroprocesszor folyamatosan figyeli és kiszámítja az áramkör áramát a pontos védelem érdekében.

2. Rövidzárlat elleni védelem:

A 800 amperes, 4 pólusú elektromos mccb öntött házas megszakítón előre beállított késleltetést alkalmazunk rövidzárlati körülmények között a szelektivitás elérése érdekében.

3. Rövidzárlat elleni védelem:

Súlyos hibaállapotok esetén a 800 amperes, 4 pólusú elektromos mccb öntött házas megszakító késedelem nélkül lekapcsol, és leválasztja az áramkört.

4. Földzárlat-védelem:

Úgy tervezték, hogy észlelje és megszakítsa a földzárlat áramait egy 800 amperes, 4 pólusú elektromos mccb öntött házas megszakítón.

Így az elektronikus 800A 4P MCCB-k általában négyfokozatú védelmet biztosítanak, amely hosszú időkésleltetés, rövid időkésleltetés, azonnali védelem és földzárlat elleni védelem. Az elektronikus 800A 4P MCCB-t szelektív típusú MCCB-nek is nevezik.

További védelmi funkciók:

1. Feszültségcsökkenés elleni védelem:

A 800 amperes, 4 pólusú elektromos mccb öntött házas megszakítók felszerelhetők feszültségcsökkenési kioldóval, amely automatikusan kioldja a 800 A-es öntött házas megszakítót, ha a tápfeszültség egy meghatározott küszöb alá esik.

2. Maradékáram védelem:

Egyes változatok, mint például a szivárgásvédelmi típusok, képesek észlelni a földzárlatot, és védelmet nyújtanak az áramütés ellen.

3. Motorvédelem:

A motorvédő MCCB-ket kifejezetten motoráramkörökhöz tervezték, gyakran D típusú kioldási karakterisztikát használnak, hogy az indítás során nagy bekapcsolási áramokat alkalmazzanak.

800 amperes 4 pólusú elektromos mccb öntött házas megszakító paraméter:
