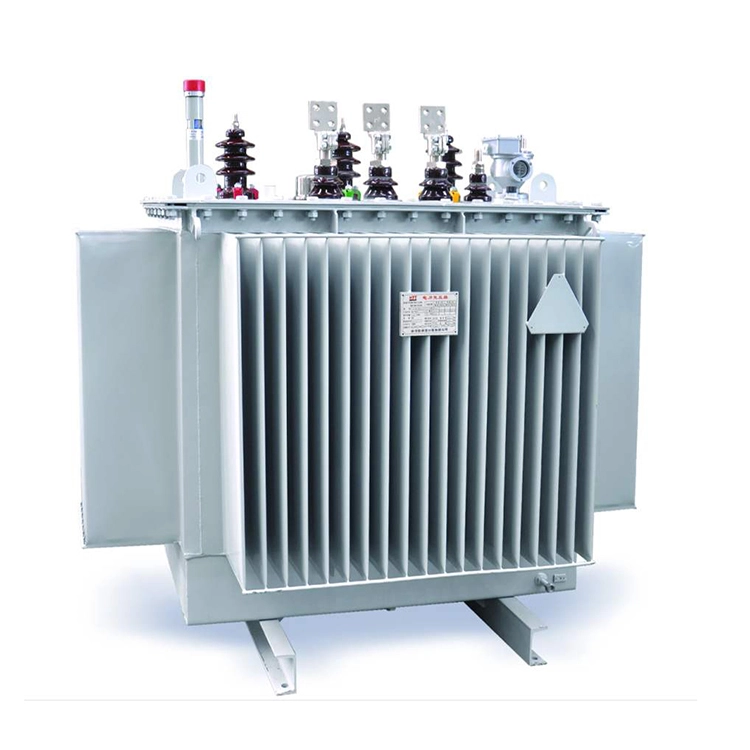

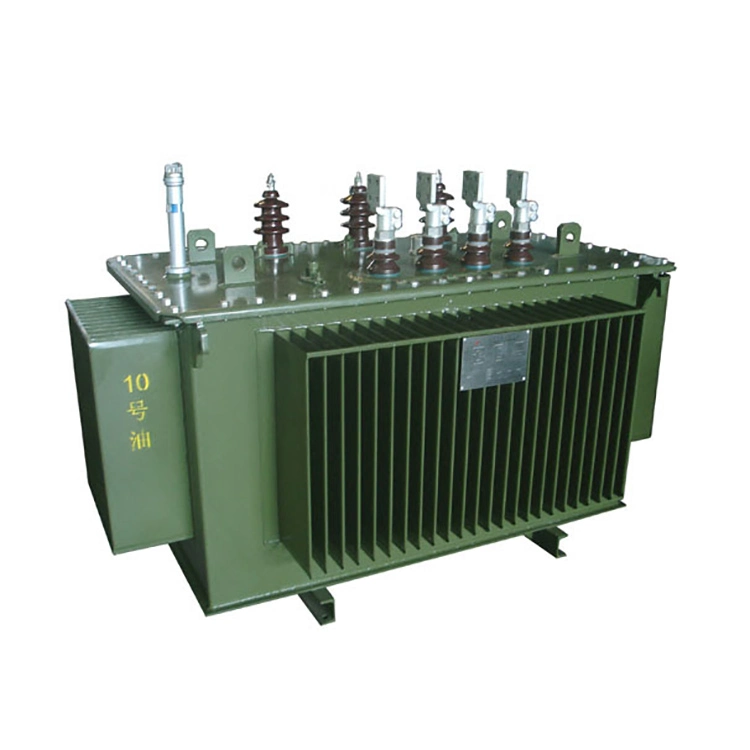

100 Kva elosztás 13,8 Kv Pólus transzformátorok

Ennek a 100 kva-os elosztó 13,8 kv-os pólustranszformátornak a névleges teljesítménye 100 kVA. Az elsődleges oldali feszültség 13800V (delta csatlakozásban), a szekunder oldali feszültség pedig 120/240V, 240/480V vagy más testreszabható feszültség lehet. Ez a transzformátor csatlakoztatható egy háromfázisú elektromos hálózathoz, hogy alacsony feszültségű áramot biztosítson az elosztórendszer számára.

A nagyfeszültségű porcelán perselyeket használva a 100 kva-os elosztású 13,8 kv-os pólustranszformátor primer oldala dupla, a szekunder oldala pedig három perselyes. A felső elosztó transzformátor réz tekercseket és orientált szilíciumacél magokat használ, amelyek egy tekercsből és két vasmagos gyűrűből állnak. A primer oldalon és a szekunder oldalon lévő ónozott kapcsok réz vagy alumínium vezetékekhez csatlakoztathatók.

Professzionális elosztótranszformátorként a 100 Kva Distribution 13,8 Kv Pole Transformers energiatakarékos tekercsmagos kialakítást alkalmaz, amely nemcsak a működés stabilitását biztosítja, hanem hatékonyan csökkenti az energiafogyasztást is. A fejlett technológiával gyártott pólus típusú elosztó transzformátor hosszú távú megbízhatóságot és hosszú élettartamot biztosít.

Mindegyik eszköz szigorú, átfogó átvételi teszteken ment keresztül, és több mint 10 éve nulla meghibásodási arányt tartunk fenn. Eközben a 100 kva-os elosztó 13,8 kv-os pólustranszformátor megfelel az IEC, ANSI és más fontosabb nemzetközi szabványoknak, biztosítva a kompatibilitást a globális villamosenergia-hálózati rendszerekkel.

Műszaki paraméter:

K: Egy 100 kva-os elosztó 13,8 kv-os pólustranszformátor esetében a modell kiválasztásakor és a telepítés során hogyan kell meghatározni a biztosítékok, villámhárítók és a földelésvédelem speciális konfigurációit, hogy megfeleljenek a vidéki vagy távoli elektromos hálózatok megbízhatósági követelményeinek?

V:

1.A biztosíték kiválasztása a 100 kva-os elosztású 13,8 kv-os pólustranszformátor nagyfeszültségű oldalának névleges áramának 2-2,5-szerese alapján történik (kb. 7,25 A). Javasoljuk, hogy 15-20 A-es kieső biztosítékot használjon, hogy megbízhatóan elkerülje a gerjesztési túlfeszültséget a zárási művelet során (általában a névleges áram 8-12-szerese, 0,1 másodpercen belül), miközben biztosítja, hogy a transzformátor gyorsan megolvadjon és le tudjon szigetelődni rövidzárlat vagy túlterhelés esetén a transzformátor belsejében.

2. A villámhárító rés nélküli cink-oxid (MOV) típusú, 15 kV vagy 18 kV névleges feszültséggel, a nagyfeszültségű oldalon a biztosíték és a 100 kva elosztó 13,8 kv-os pólustranszformátor persely közé szerelve.

3. Földelési kivezetése közvetlenül csatlakozik a transzformátor házának földelési kivezetéséhez, hogy elnyelje a villámcsapásokat vagy az üzemi túlfeszültségeket, és korlátozza a maradékfeszültséget. A földelésvédelem megköveteli, hogy a 100 kva-os elosztású 13,8 kv-os pólusú transzformátor nullapontja közvetlenül legyen földelve (a rendszer földelési típusától függően, pl. TN C vagy TN S), a ház és a villámhárító földelési kapcsai pedig egyetlen földelő elektródán osztoznak. A tápfrekvencia földelési ellenállása nem haladhatja meg a 10 Ω-ot vidéki elektromos hálózatokban, illetve a 4 Ω-ot városi és nagy megbízhatóságú területeken, ezzel biztosítva a hibaáram biztonságos kisülését, valamint a személyzet és a berendezések védelmét.

E három elem összehangolt konfigurációja megfelel a pólusra szerelt transzformátor túláram-, túlfeszültség- és földelési hibavédelmi követelményeinek.

Pólusra szerelt transzformátorok fő részei

Első szerelési típus LV DB

Pole Line hardver

Pólusra szerelt transzformátor

Oldalsó szerelési típus LV DB

Gyártó berendezések

Fóliatekercselő gép

Olajtöltő egység

Transzformátor sütő és öntő egység

Transzformátor sütő

Tesztközpont

Transzformátorok feldolgozás alatt

Transzformátor száradásban

Transzformátor tekercsben 2

Transzformátor tekercsben

A Transfromer összeszerelés alatt áll
