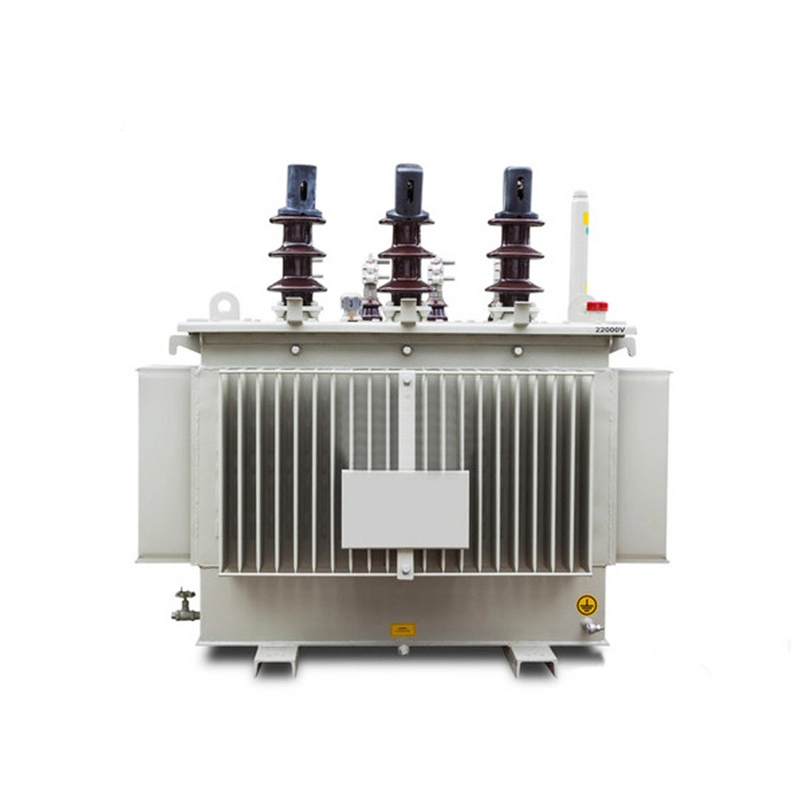

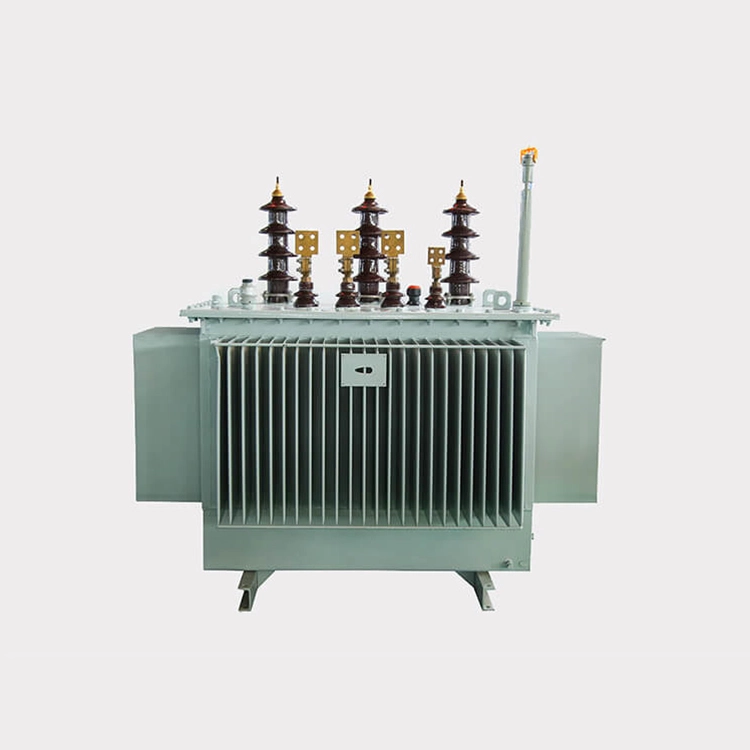

22kv-os oszlopra szerelt teljesítménytranszformátor 50kva

A 22kV-os oszlopra szerelt 50kva-s teljesítménytranszformátor, amelyet kifejezetten kültéri felsővezetéki környezetekhez terveztek. A transzformátor teljesen zárt szerkezetű olajtartállyal és függőleges hőleadó bordákkal rendelkezik, amelyek kiváló időjárás- és nedvességállóságot kínálnak, és hosszú ideig stabilan működnek -25°C és +40°C közötti környezetben. A termék megfelel az IEC 60076 szabványnak és a megfelelő nemzeti szabványoknak, valamint megbízható, gazdaságos és könnyen karbantartható jellemzőkkel rendelkezik.

Ennek a 22kv-os pólusra szerelt 50kva-s teljesítménytranszformátornak a tipikus rövidzárlati impedanciája 4%, ami hatékonyan korlátozza a rövidzárlati áramot az alacsony feszültségű oldalon, és védi a lefelé irányuló elosztó berendezéseket. Az üresjárati veszteség nem haladja meg a 170 W-ot, a terhelési veszteség (75 ° C-on) nem haladja meg a 950 W-ot, és a teljes veszteségszint megfelel a másodlagos energiahatékonyság követelményeinek. A nagyfeszültségű oldal kikapcsolt fokozatú fokozatkapcsolóval van felszerelve, ±2 × 2,5%-os leágazási tartománnyal, amely lehetővé teszi a kimeneti feszültség rugalmas beállítását áramkimaradás esetén, és alkalmazkodik a hálózati feszültség ingadozásaihoz.

Felépítését tekintve a 22kv-os oszlopra szerelt 50kva-os teljesítménytranszformátor nagyfeszültségű, illetve kisfeszültségű oldalára porcelán perselyek vannak felszerelve, és a villámhárító beépítési konzolok vannak fenntartva. Az olajtartály felülete szemcseszórásos, rozsda- és időjárásálló festékkel van kezelve, a korróziógátló minősége pedig megfelel a kültéri környezet követelményeinek. A hűtési módszer ONAN, és nincs szükség kiegészítő ventilátorokra vagy szivattyúkészletekre. Minden külső fém alkatrész jól látható földelési kapcsokkal van felszerelve, amelyek megkönnyítik a jelenlegi védőföldelési csatlakozást és biztosítják a működés biztonságát.

Előnyök:

1.A hatékony gyártásellenőrzés érdekében szigorú átvilágítást és auditálást végeztünk a nyersanyag-beszállítóknál, és olyan folyamatokat hajtottunk végre, mint a bejövő anyagok ellenőrzése és összehasonlítása. Ezenkívül minden 22kv-os oszlopra szerelt 50kva teljesítménytranszformátor-tételt szigorúan a beszállítók által megadott mutatók szerint ellenőrzünk és minőség-ellenőrzünk.

2. A Wenzhou Xifa Electric Power Equipment Co., Ltd. magasan képzett K+F szolgáltatási csapattal rendelkezik, amely önállóan tud termékeket fejleszteni és tervezni, ami lehetővé teszi számunkra, hogy folyamatosan optimalizáljuk, és költséghatékonyabb új termékeket kínáljunk ügyfeleinknek. A megbízható termékminőség biztosítása érdekében a K+F csapat átfogó követelményeket és tervezési felülvizsgálatokat végez a termékfejlesztési folyamat során. Mielőtt a termékeket az ügyfeleknek szállítanánk, különféle teszteket és hibakeresést is végzünk a termék minőségének biztosítása érdekében.

3. Mindig ragaszkodunk a szolgáltatás prioritása elvét, és gondosan összeállítottunk egy műszaki szakértőkből álló ügyfélszolgálati csapatot. A 22kV-os oszlopra szerelt 50kva-s transzformátor időben történő szállítása, a veszteségek minimalizálása, valamint a gyorsabb és személyre szabottabb értékesítés utáni szolgáltatások biztosítása érdekében éjjel-nappal követési szolgáltatásokat vezetünk be. Kommunikálunk az ügyfelekkel, visszajelzést adunk, és aktívan segítjük a felhasználókat a felmerülő nehézségek megoldásában.

Pólusra szerelt transzformátorok fő részei

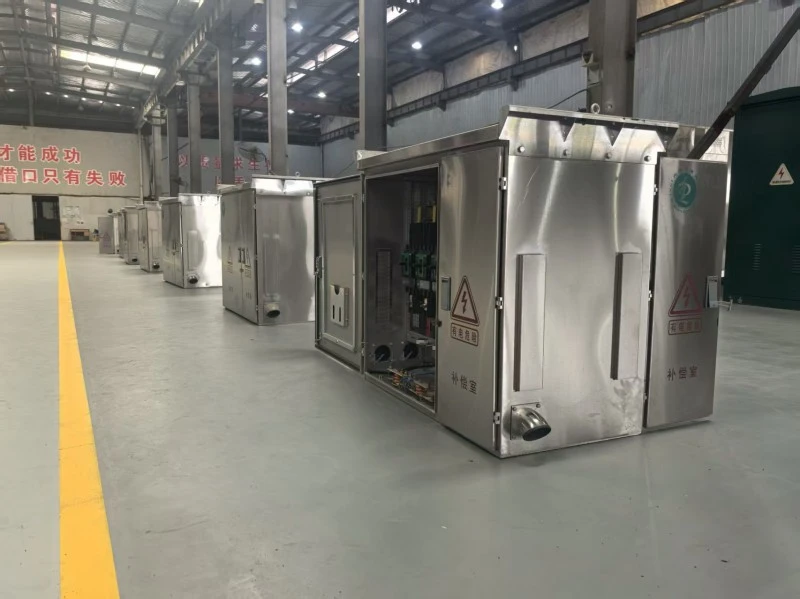

Első szerelési típus LV DB

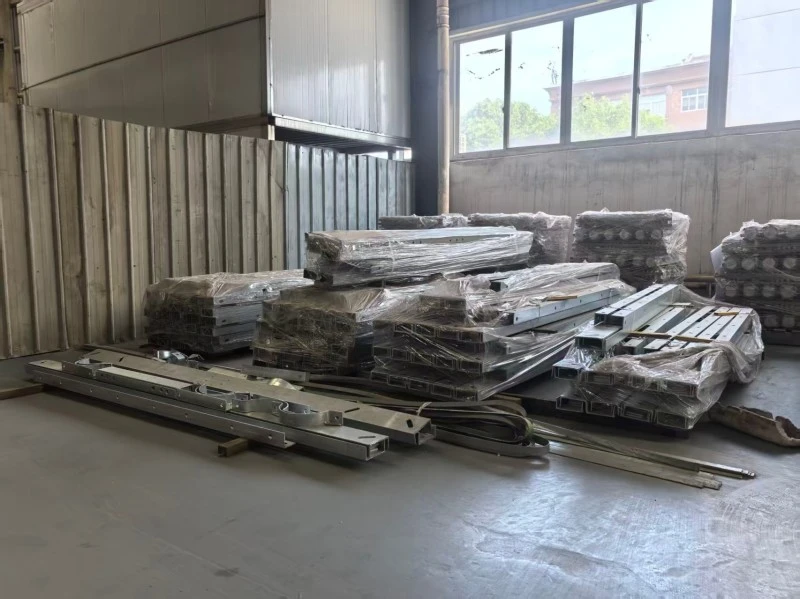

Pole Line hardver

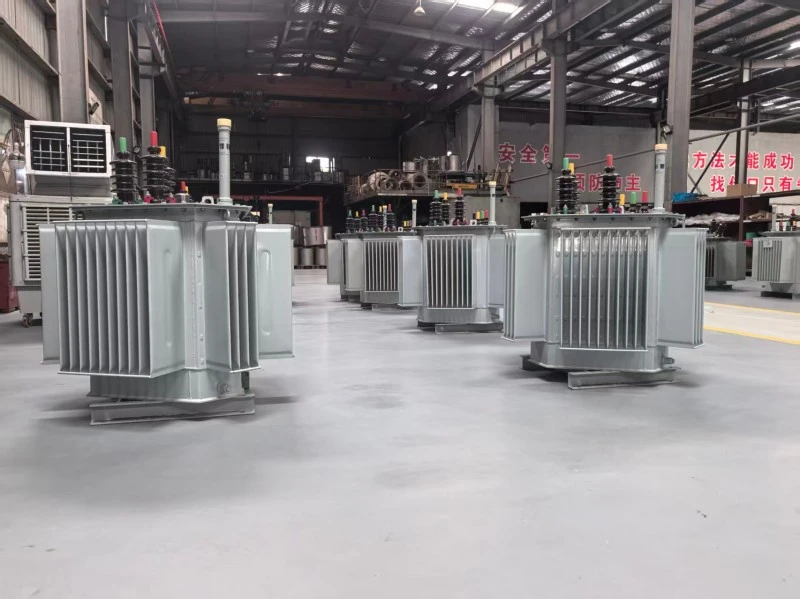

Pólusra szerelt transzformátor

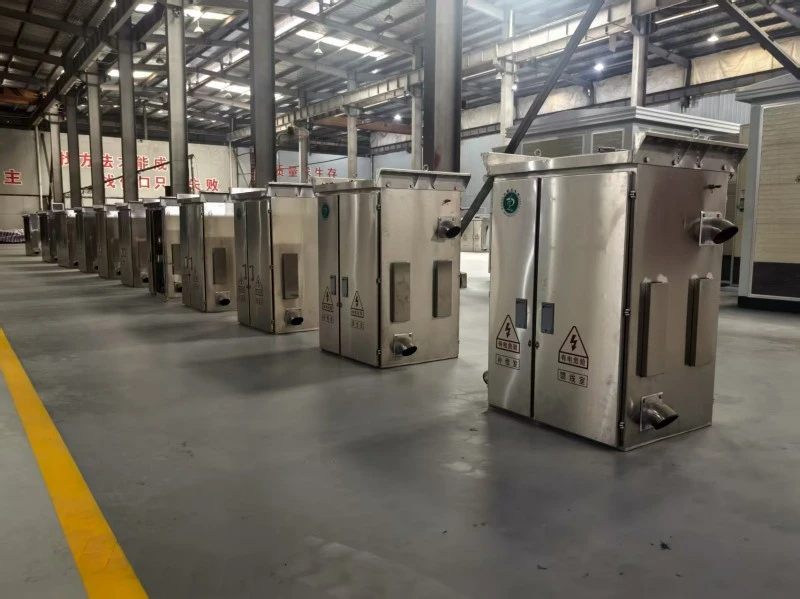

Oldalsó szerelési típus LV DB

Gyártó berendezések

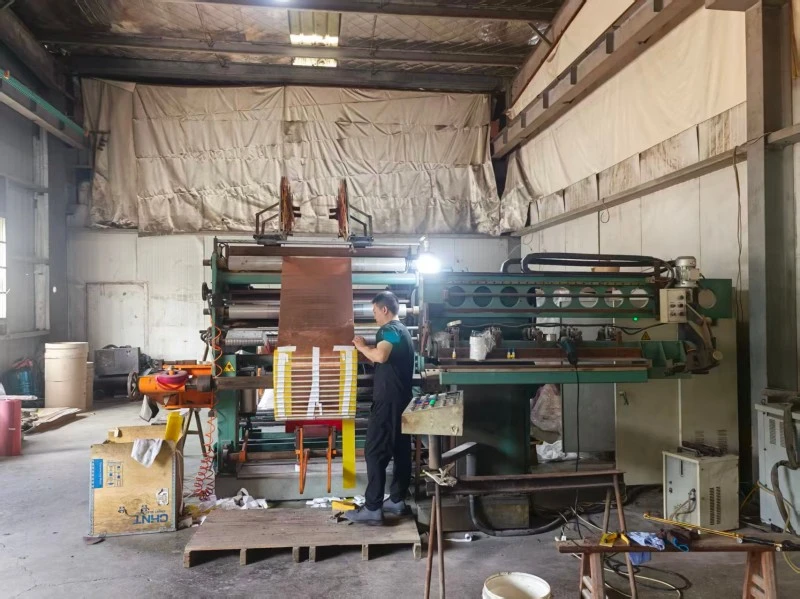

Fóliatekercselő gép

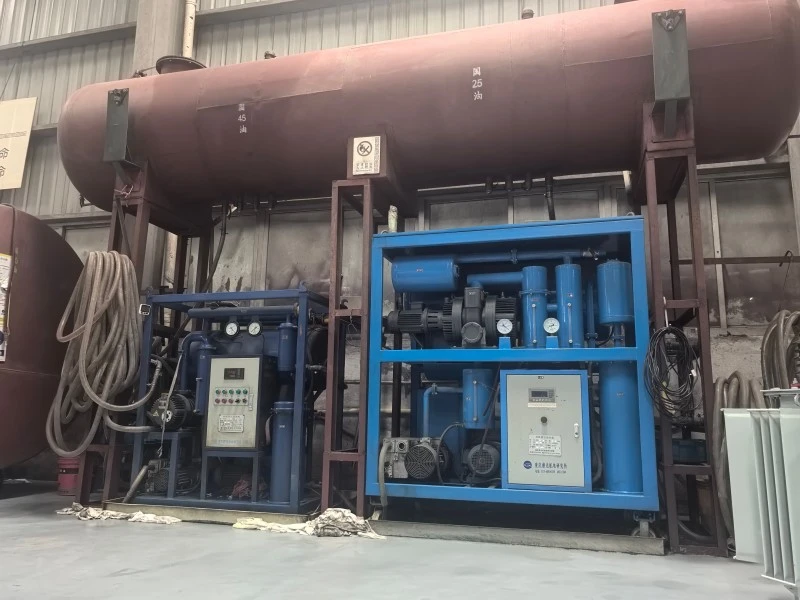

Olajtöltő egység

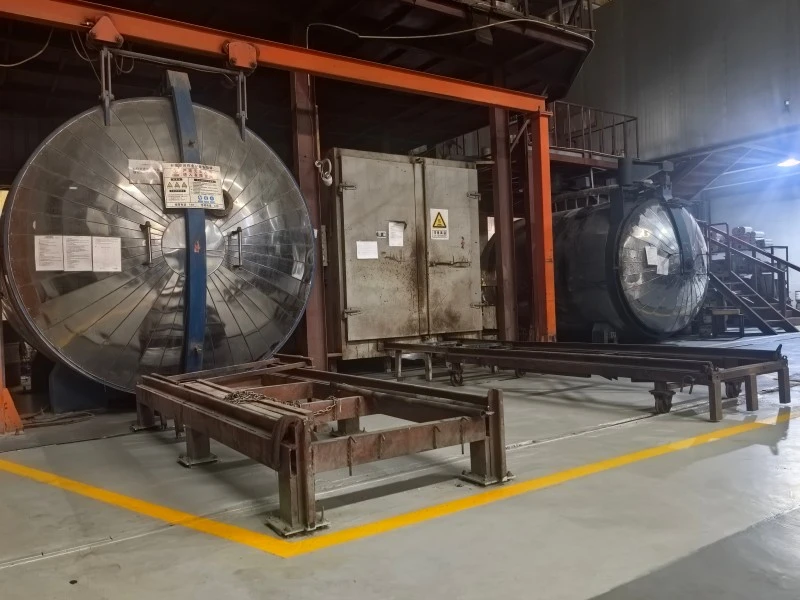

Transzformátor sütő és öntő egység

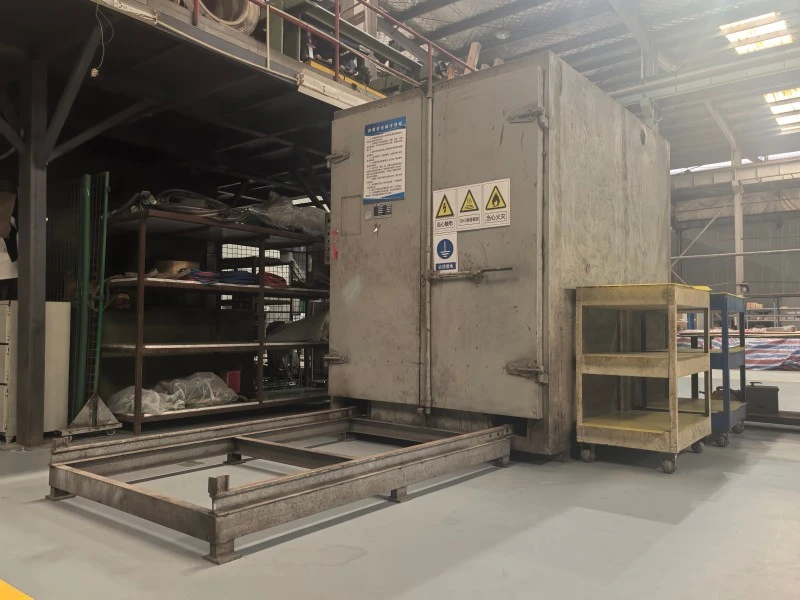

Transzformátor sütő

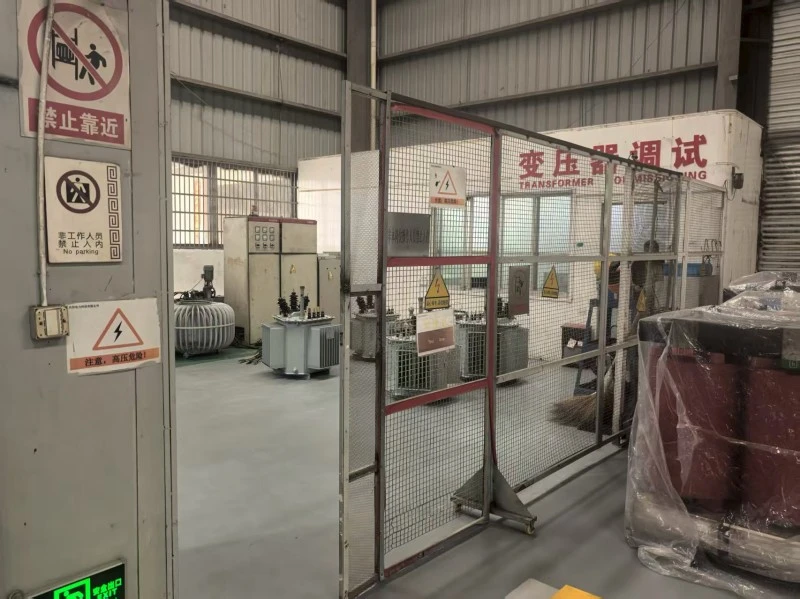

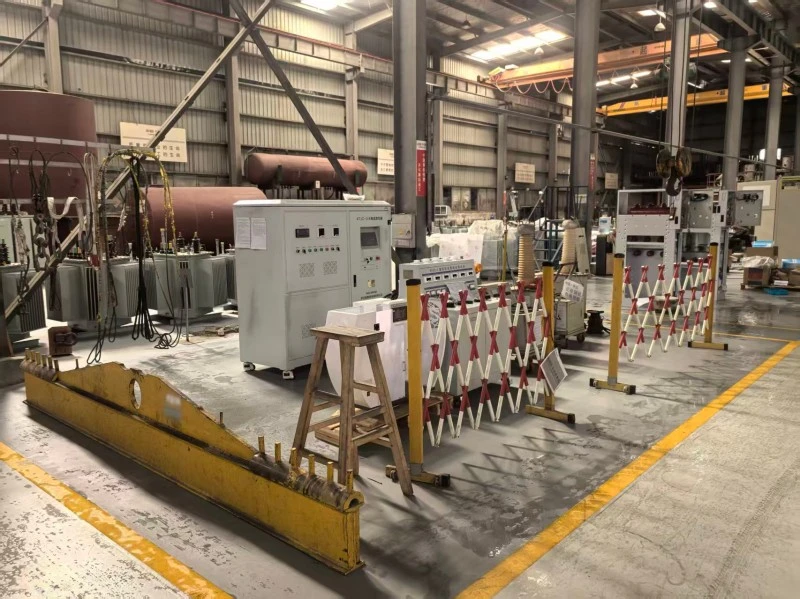

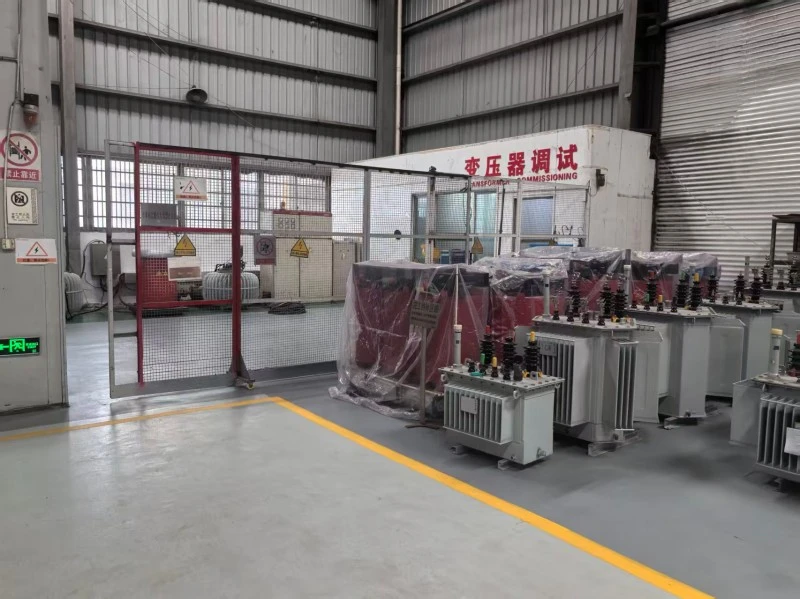

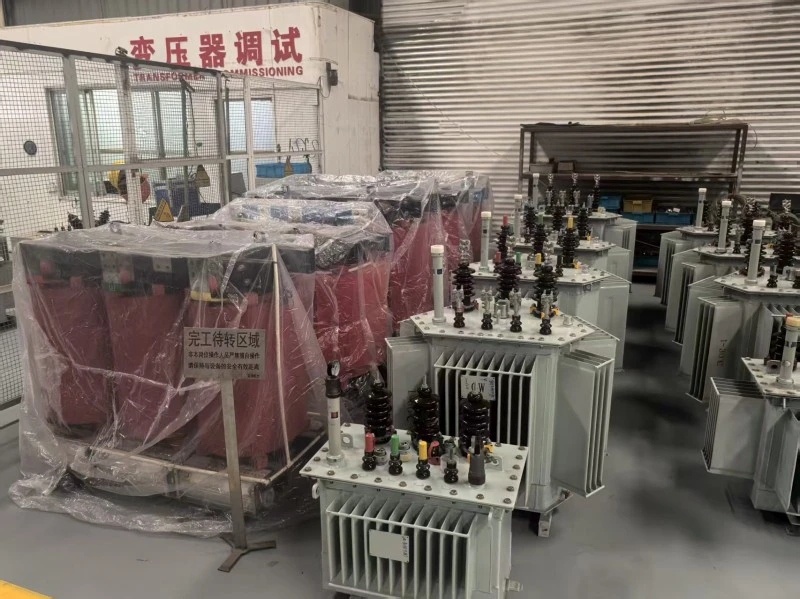

Tesztközpont

Transzformátorok feldolgozás alatt

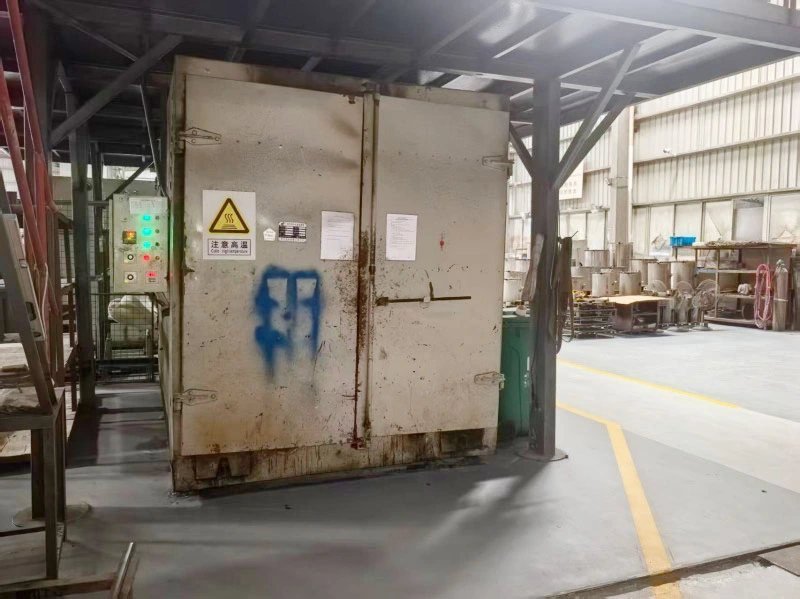

Transzformátor száradásban

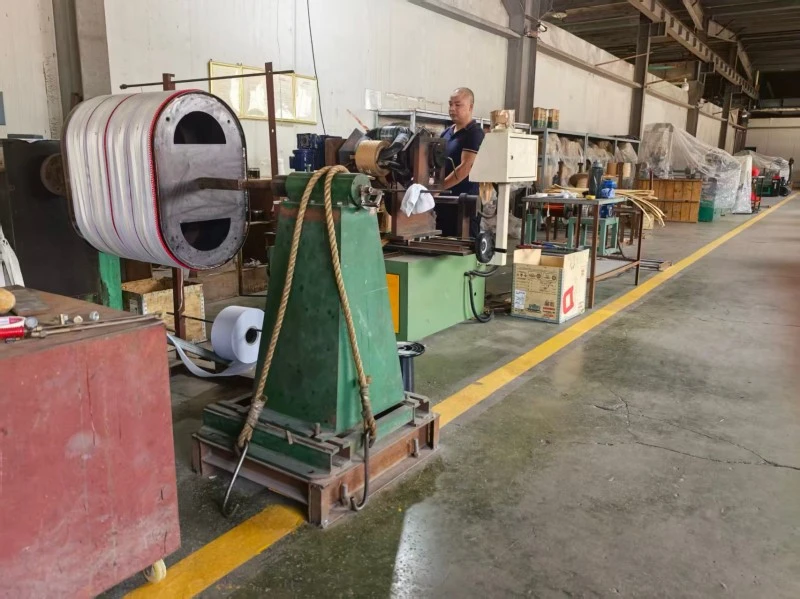

Transzformátor tekercsben 2

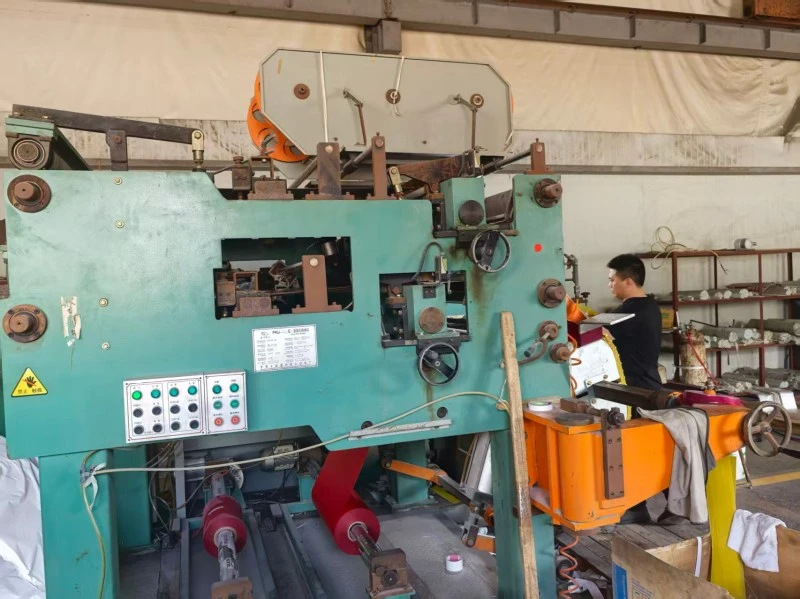

Transzformátor tekercsben

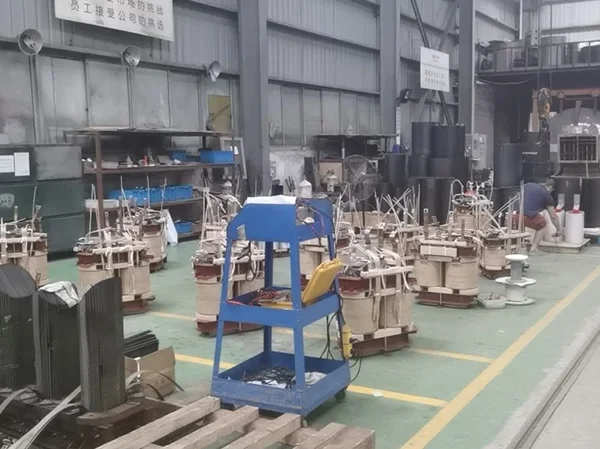

A Transfromer összeszerelés alatt áll
