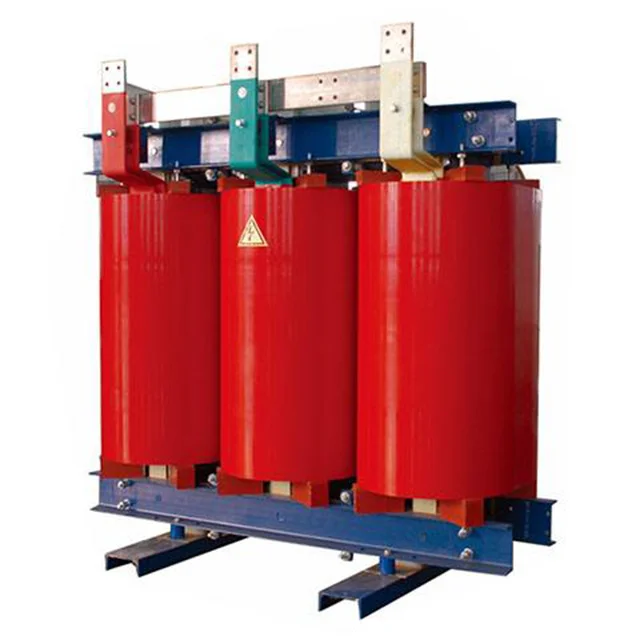

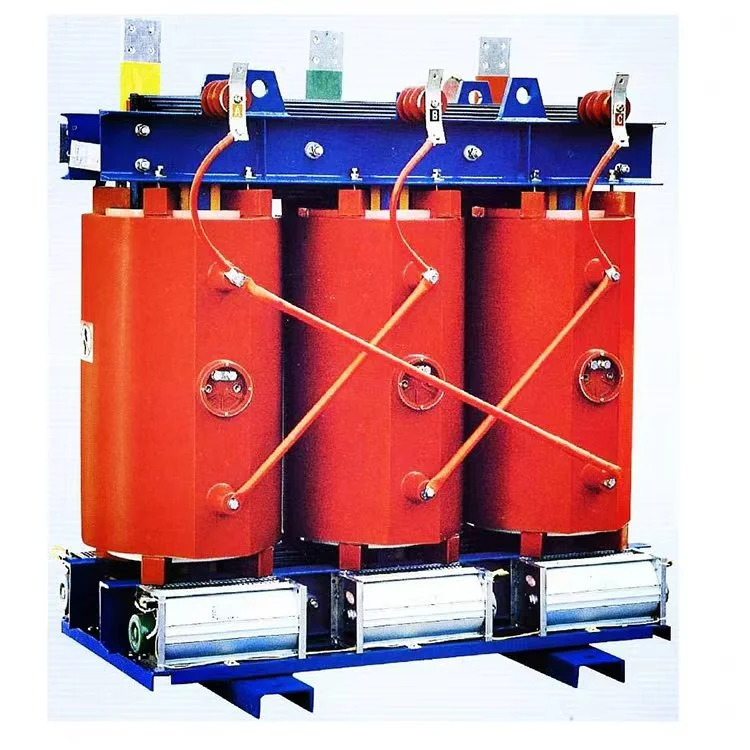

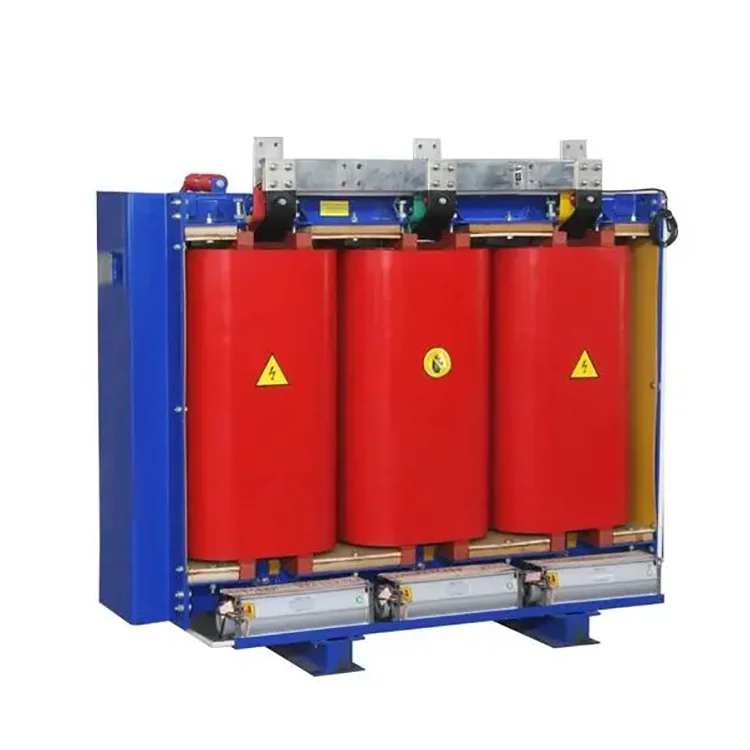

Amikor egy 25kv-os 2500 kva-os 3 fázisú száraz típusú transzformátor működik, az elektromágneses tekercsben lévő áram mágneses teret hoz létre, amely természetesen váltakozó mágneses fluxust hoz létre. Ez a változó mágneses fluxus elektromotoros erőt indukál a vasmagban. A vasmagban indukált EMF a mágneses fluxus irányára merőleges síkban kering, ezért örvényáramoknak nevezik. Az örvényáram-veszteségek a vasmag felmelegedését is okozzák.
A 25 kv-os 2500 kva 3 fázisú száraz típusú transzformátor vasmagja többnyire ferromágneses anyagokból készül. A gyakorlatban a transzformátorok mindig váltakozó áram mellett működnek, és teljesítményveszteség nemcsak a tekercsek ellenállásában, hanem a váltakozó mágneses térnek kitett vasmagban is előfordul. A vasmag teljesítményveszteségét általában "magvesztésnek" nevezik, amelyet két tényező okoz: "hiszterézisveszteség" és "örvényáram-veszteség".
A hiszterézisveszteség egyfajta magvesztés, amely a vasmag mágnesezése során lép fel a hiszterézis jelenléte miatt. Ennek a veszteségnek a nagysága egyenesen arányos az anyag hiszterézishuroka által bezárt területtel. A szilíciumacél keskeny hiszterézishurokkal rendelkezik, és transzformátormagként használva alacsonyabb hiszterézisveszteséget mutat, jelentősen csökkentve a fűtési hatást. A laminált magok csökkenthetik a magveszteség egy másik típusát, az örvényáram-veszteséget.
Az örvényáram-veszteség csökkentése érdekében a 25 kv-os, 2500 kva-os 3 fázisú száraz típusú teljesítménytranszformátor mag ferromágneses lemezekből épül fel, amelyek egymástól szigetelve vannak. Ez arra kényszeríti az örvényáramokat, hogy keskeny, kisebb keresztmetszetű pályákon áramlanak, ezáltal növelve az ellenállást az örvényáram-pályák mentén. Ezenkívül az acél szilíciumtartalma növeli az anyag elektromos ellenállását, tovább segítve az örvényáramok csökkentését.
A vasmag a 25 kv-os 2500 kva 3 fázisú száraz típusú transzformátor kritikus eleme. Erőteljes szerepet játszik a feszültség és áram szabályozásában. A 25 kv-os 2500 kva 3 fázisú száraz típusú teljesítménytranszformátor számos előnnyel rendelkezik. A vasmag beépítése után a feszültség és az áram stabilitása és teljesítménye javul, és a transzformátor általános jellemzői átfogóan javulnak.
|
Név |
25kv 2500 kva 3 fázisú száraz típusú transzformátor |
|
Névleges kapacitás |
2500kva |
|
Elsődleges feszültség |
25KV |
|
Másodlagos feszültség |
0,4/0,415 kV |
|
Szigetelő anyag |
Öntött gyanta |
|
Vektor csoport |
Dyn11 Yyn0 |
|
Üresjárati veszteség (P0) |
Az ügyfél igénye alapján |
|
Terhelési veszteség (Pk) @ 120°C |
Az ügyfél igénye alapján |
|
Impedancia feszültség (Egyesült Királyság) |
6% |
|
Szigetelési osztály |
F vagy H OSZTÁLY |
|
Hűtési módszer |
ONAF ONAF |
|
Részleges kisülés |
Kevesebb, mint 10 db |
Védett ház IP21
Transformer Core
Transzformátor tekercselés
