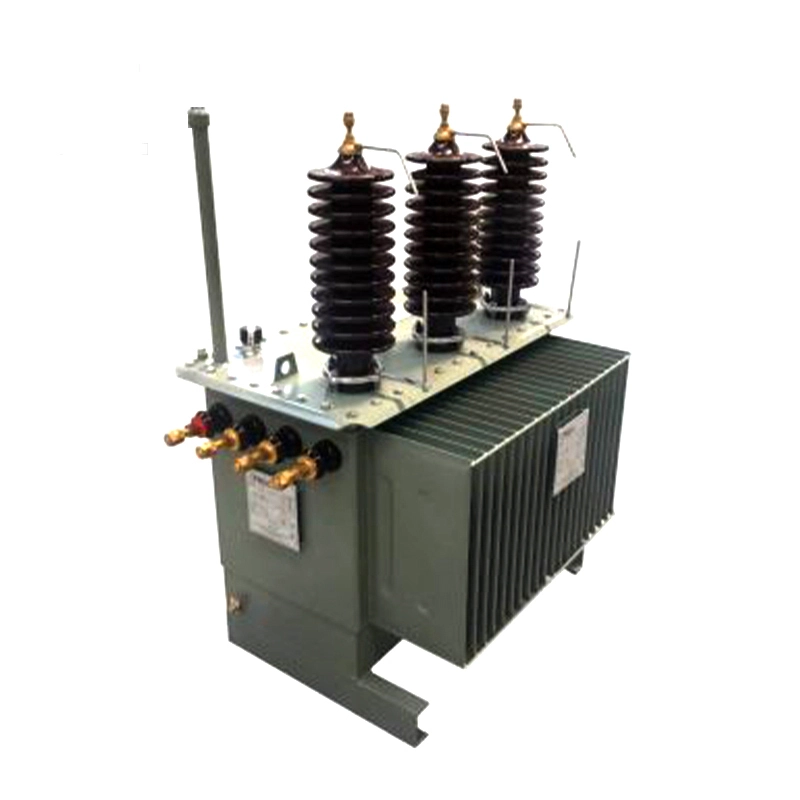

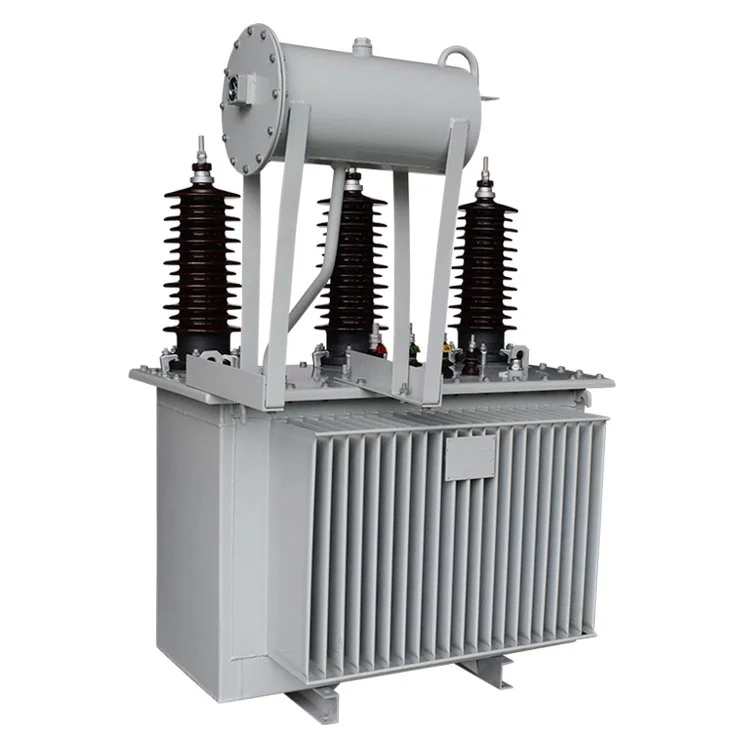

33kv 50kva két tekercselő olajos transzformátor

A 33kv-os 50kva-s, olajba merülő transzformátorok üzembe helyezés előtti ellenőrzése és tesztelése

1. A megjelenés és a szerkezet szemrevételezése

Átfogó szemrevételezéssel meg kell győződni arról, hogy a 33kv-os 50kva-s kéttekercses olajmerített transzformátor mentes-e látható sérülésektől, deformációtól vagy olajszivárgástól. Minden külső alkatrészt, beleértve a tartályt, a radiátorokat, a perselyeket és a nyomáscsökkentő készüléket, ellenőrizni kell, hogy megbizonyosodjon arról, hogy jó állapotban vannak és megfelelően vannak felszerelve. Minden mechanikus csatlakozás tömítettségét ellenőrizni kell. Ezenkívül a földelési rendszert ellenőrizni kell, hogy megbizonyosodjon arról, hogy megfelelően van felszerelve, és megbízható földelést biztosít, ami elengedhetetlen az üzembiztonsághoz.

2. Szigetelési ellenállás teszt

A szigetelési ellenállás vizsgálata kulcsfontosságú módszer a 33kv-os 50kva-s kéttekercses olajmerített transzformátor szigetelőrendszer állapotának értékelésére. Megaohmmérőt kell használni a szigetelési ellenállás mérésére a fázisok között, valamint az egyes fázisok és a föld között. A kapott értékeket össze kell hasonlítani a gyártó által megadott referenciaadatokkal annak igazolására, hogy a szigetelési teljesítmény megfelel az előírt szabványoknak.

3. Dielektromos disszipációs tényező vizsgálata

A dielektromos veszteségteszt, amelyet tan δ tesztnek is neveznek, a nedvesség behatolásának, a szigetelés elöregedésének vagy az esetleges részleges kisülésnek a felmérésére szolgál a 33kv-os 50kva-os kéttekercses, olajba merülő transzformátoron belül. A dielektromos disszipációs tényező mérésével a szigetelőanyagok állapota átfogóbban értékelhető. Ezt a vizsgálatot általában a szigetelési ellenállás teszttel együtt végzik el a szigetelés állapotának teljesebb értékelése érdekében.

4. Fordulatok aránya és vektorcsoport ellenőrzése

A transzformátor fordulatszámát ellenőrizni kell a tervezési előírásoknak való megfelelés biztosítása érdekében, amely magában foglalja a 33kv-os 50kva-s két tekercses, olajba merülő transzformátor primer feszültség és szekunder feszültség tekercselése közötti helyes arány ellenőrzését. Ezzel egyidejűleg ellenőrizni kell a vektorcsoportot, hogy biztosítsák a megfelelő fáziseltolódást és a háromfázisú tekercsek helyes csatlakoztatását, az energiarendszer követelményeinek megfelelően.

5. Nincs terhelési teszt

A terhelés nélküli tesztet a 33 kv-os, 50 kva-s, kéttekercses, olajba merülő transzformátorral végzik, amely a primer oldalon van feszültség alatt, miközben a szekunder oldal nyitva marad. A cél a terhelés nélküli áram és a terhelés nélküli veszteségek mérése. Ez a teszt fontos információkat szolgáltat a mag minőségéről, a mágneses fluxus eloszlásáról és a tekercselés szimmetriájáról. Segít azonosítani a mágneses áramkör lehetséges rendellenességeit is.

6. Rövidzárlati teszt

A rövidzárlati teszt során a primer feszültség tekercsére csökkentett feszültség kerül, míg a szekunder tekercs rövidre van zárva, ami lehetővé teszi a rövidzárlati impedancia és a terhelési veszteségek mérését. A teszt értékes adatokat szolgáltat a 33kv-os, 50kva-s, kéttekercses, olajba merülő transzformátor teljesítményéről terhelési körülmények között, beleértve a hőviselkedést, a rövidzárlati ellenállást és a tekercsek mechanikai szilárdságát.

7. Olajminőség-elemzés és olajszint-ellenőrzés

A 33kv-os 50kva-s két tekercses olajbemerült transzformátorok esetében a szigetelőolaj állapota közvetlenül befolyásolja a működési teljesítményt és az élettartamot. Üzembe helyezés előtt olajmintákat kell venni laboratóriumi elemzés céljából, hogy ellenőrizzék az olyan paramétereket, mint a nedvességtartalom, a savasság és a szennyeződések szintje. Minden eredménynek meg kell felelnie a vonatkozó szabványoknak. Ezenkívül ellenőrizni kell a tartály belsejében lévő olajszintet, hogy az a szükséges tartományon belül legyen, garantálva a hatékony hűtést és szigetelést működés közben.

Összefoglalva, szigorú ellenőrzések és tesztek sorozatát kell elvégezni, mielőtt egy 33kv-os 50kva-s kéttekercses, olajba merülő transzformátort üzembe helyeznének. Ezek az eljárások stabil teljesítményt, üzembiztonságot és hosszú távú megbízhatóságot biztosítanak. A megfelelő üzembe helyezés előtti tesztelés nemcsak az esetleges meghibásodások kockázatát csökkenti, hanem szilárd alapot biztosít a 33kv-os 50kva-s kéttekercses, olajba merülő transzformátor biztonságos és hatékony, hosszú távú működéséhez.

Műszaki előírás:
