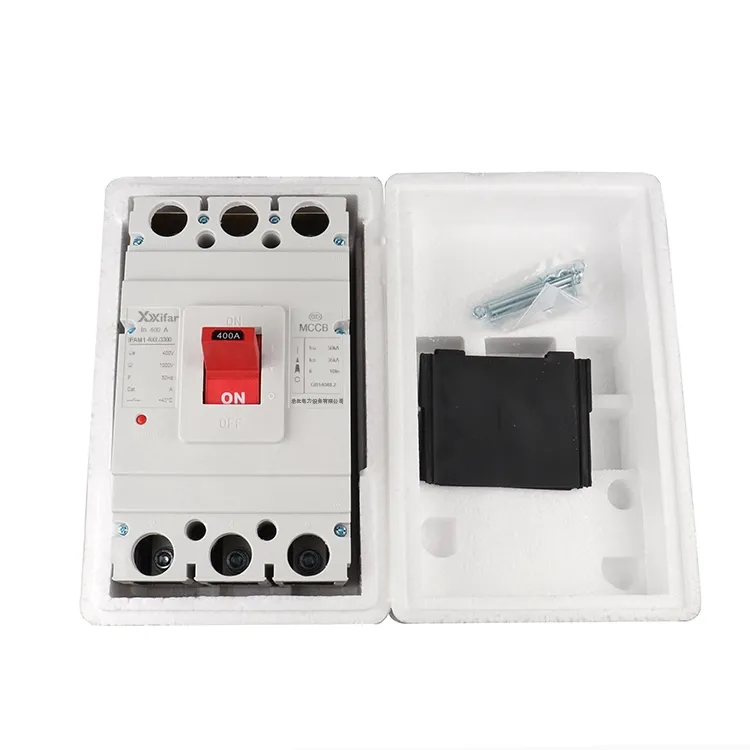

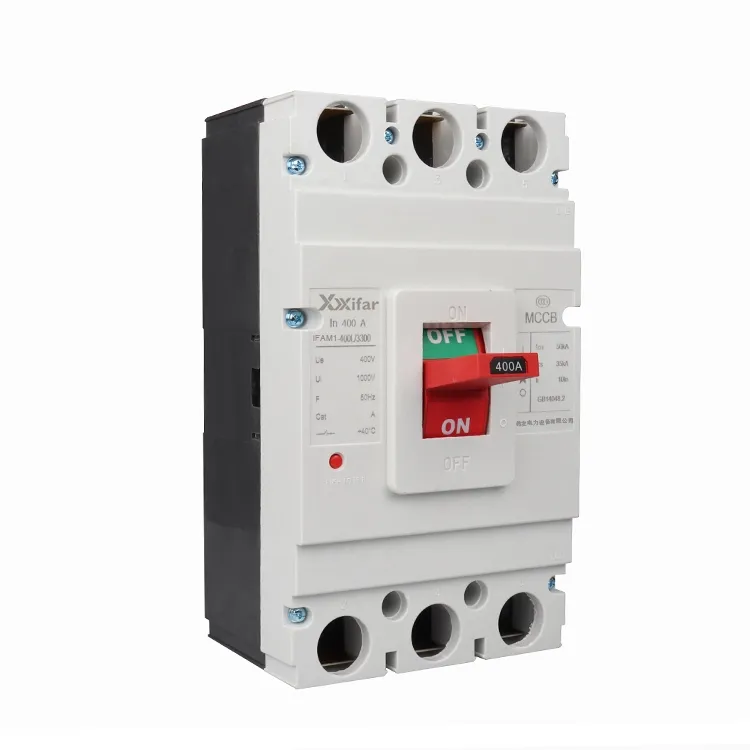

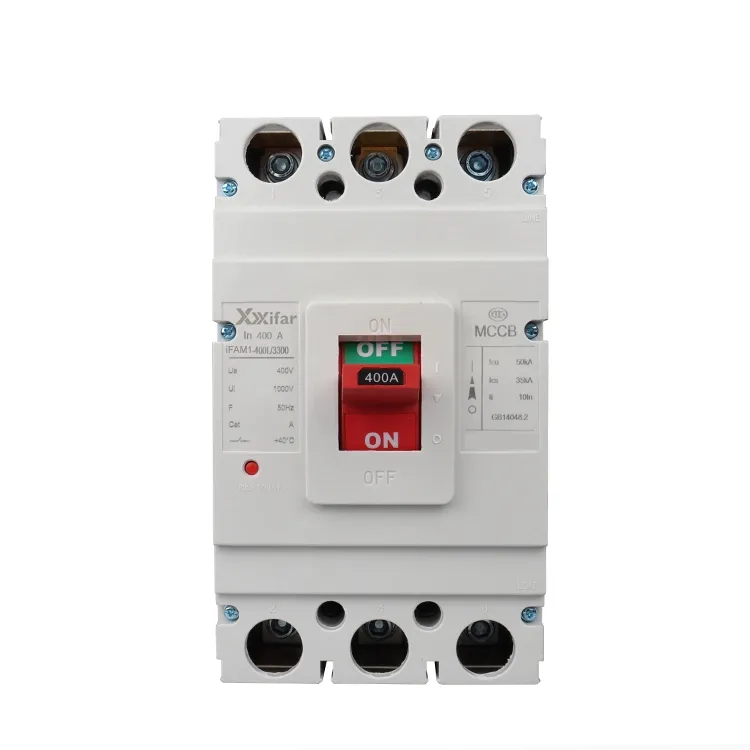

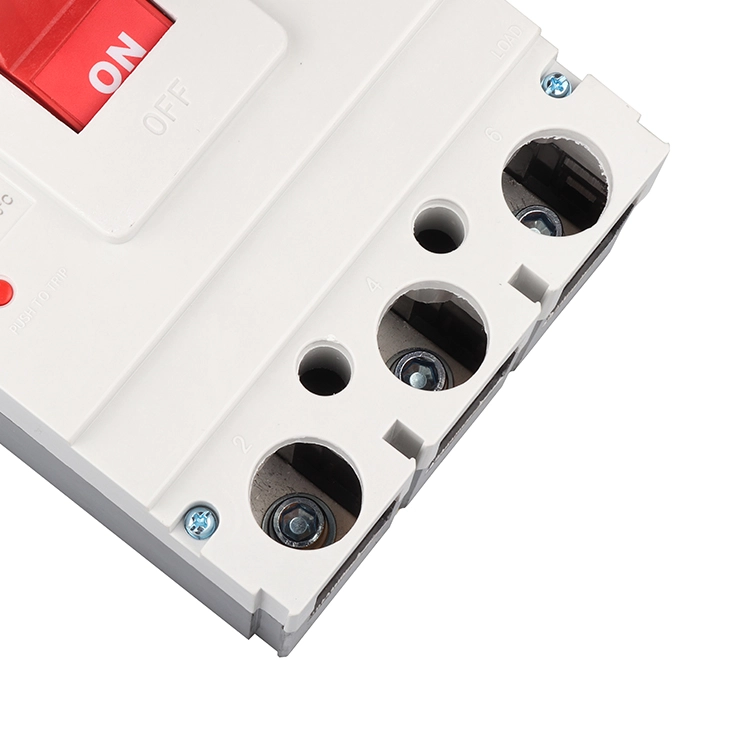

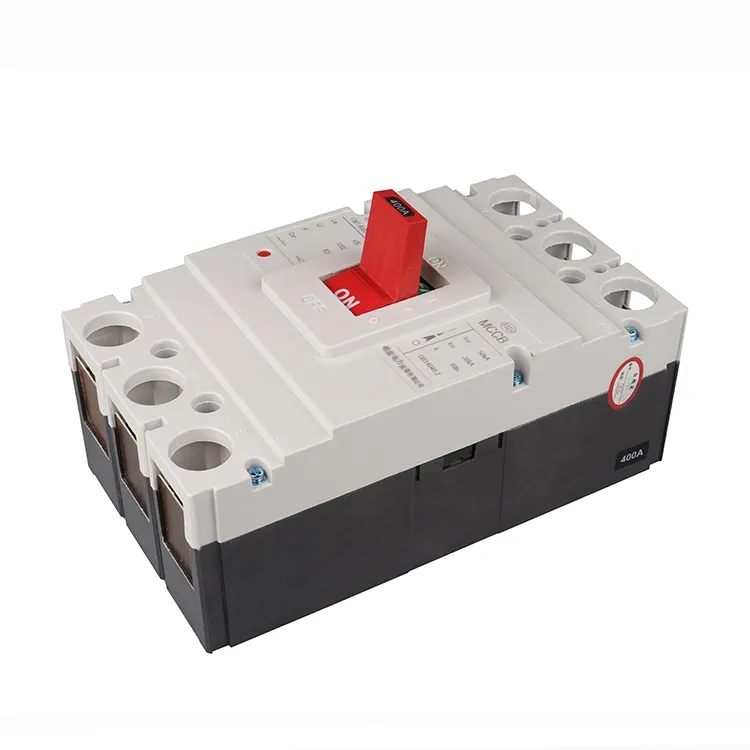

400a 3p Mccb zárt öntött ház kapcsoló

A 400a 3p mccb zárt, öntött házas kapcsoló egyfajta megszakító öntött szigetelő házzal és légszigeteléssel. Általában alacsony feszültségű elosztórendszerekben telepítik és alkalmazzák a normál áramok és a hibaáramok megszakítására vagy leválasztására a névleges tartományon belül, ami segít megvédeni a kábeleket és az elektromos berendezéseket. A 400a 3p mccb zárt, öntött házas kapcsolók általános kioldási módszerei közé tartoznak a csak mágneses, a termikus mágneses és az elektronikus kioldóegységek.

A csak mágneses kioldás csak rövidzárlat esetén működik. Más szavakkal, a 400a 3p mccb zárt, öntött házas kapcsoló csak akkor kapcsol le, ha hiba, például rövidzárlat lép fel. Ezt a típust gyakran használják fűtőkörben vagy motoráramkörben, ahol már külön túlterhelés elleni védelem biztosított.

A termikus mágneses kioldó egységek rövidzárlatokra és tartós túláramra egyaránt reagálnak. Ha az áram egy bizonyos ideig meghaladja a 400A-t, vagy rövidzárlat lép fel, a 400a 3p mccb zárt öntött ház kapcsoló kiold. Mivel két védelmi mechanizmust egyesít, néha kombinált vagy kettős kioldásnak nevezik egy 400a 3p mccb zárt, öntött házas kapcsolón, amelyet általában az általános áramelosztásban alkalmaznak.

Az elektronikus kioldó egységek fejlettebb és kiforrottabb megoldást jelentenek. Ezzel a típussal az olyan paraméterek, mint a mágneses hangszedő, a hőbeállítások és a kioldási késleltetés állíthatók, így a 400a 3p mccb zárt, öntött házas kapcsoló szélesebb körű alkalmazásokhoz is alkalmas. Ez a megnövelt rugalmasság azonban általában magasabb költségekkel jár.

Ezeken a típusokon kívül léteznek kifejezetten motorvédelemre tervezett öntött házas megszakítók. Az ilyen alkalmazásoknál a mágneses kioldási beállítás jellemzően magasabb, ami több mint tízszerese a névleges áramerősségnek, így a fröccsöntött házas megszakító képes ellenállni a nagy bekapcsolási áramnak a motor indításakor anélkül, hogy szükségtelenül kioldana, miközben továbbra is védelmet nyújt hiba esetén.

400a 3p mccb zárt öntött ház kapcsoló paramétere:

A 400a 3p mccb zárt, öntött házas kapcsolótartozékok funkciói

A tartozékok kiterjesztik és kiegészítik a 400a 3p mccb zárt, öntött házas kapcsoló alapvető funkcióit. Vezérlési lehetőségeket és védelmi funkciókat adnak hozzá, hogy az eszköz szerves részévé váljanak. A 400a 3p mccb zárt, öntött házas kapcsolók gyakori tartozékai közé tartoznak a segédérintkezők, a riasztóérintkezők, a söntkioldó egységek, a feszültség alatti kioldók, a motorkezelők és a külső forgó fogantyúk.

1) Segédérintkezők

A segédérintkezők főként annak jelzésére szolgálnak, hogy a 400a 3p mccb zárt, öntött házas kapcsoló nyitva van-e vagy zárva, de nem jelzik, ha hiba történt. A vezérlőáramkörhöz vannak csatlakoztatva. Az öntött házas megszakítókhoz 400 A vagy nagyobb keretmérettel, két alaphelyzetben nyitott és két alaphelyzetben zárt érintkezőből álló konfigurációk állnak rendelkezésre, körülbelül 6 A hőárammal. A 100 A-es keretméret általában egyetlen megszakításváltó érintkezőt használ, míg a 225 A-t és a 250 A-t, és egy hídérintkező-szerkezetet alkalmaznak, körülbelül 3 A-es hagyományos hőárammal.

2) Riasztási kapcsolatok

A riasztóérintkezőket úgy tervezték, hogy jelezzék, ha a 400a 3p mccb zárt, öntött házas kapcsoló automatikusan leold olyan hibák miatt, mint a túlterhelés, rövidzárlat vagy feszültségcsökkenés. Működési áramuk általában AC 380V 0,3A-nél vagy DC 220V 0,15A-nél, de általában nem haladja meg az 1A-t. A termikus áram azonban jellemzően 1-2,5 A tartományba esik.

3) Söntkioldó egység

A söntkioldó egység lehetővé teszi a 400a 3p mccb zárt, öntött ház kapcsoló távolról történő kinyitását. Üzemi feszültsége független lehet a főáramköri feszültségtől. Rövid ideig tartó használatra készült, és a tekercs bekapcsolási ideje általában nem haladhatja meg az egy másodpercet, különben a tekercs megsérülhet.

A tekercs kiégésének megakadályozása érdekében egy mikrokapcsolót sorba kell kötni a söntkioldó tekercssel. Amikor a tekercs feszültség alatt van, az armatúra vonzza, ami miatt a mikrokapcsoló normál zárt állapotból normál nyitott állapotba vált. Ez megszakítja a vezérlő áramkört, így még ha a nyomógombot lenyomva tartják, a tekercs nem marad feszültség alatt. Ez a kialakítás hatékonyan védi a tekercset a túlmelegedéstől. Miután a 400a 3p mccb zárt, öntött házas kapcsolót alaphelyzetbe állítja, és újra bezárja, a mikrokapcsoló visszatér normál zárt helyzetébe. A söntkioldó egységek különféle vezérlőfeszültségekkel és frekvenciákkal állnak rendelkezésre, hogy megfeleljenek a különböző alkalmazásoknak.

4) Feszültségkioldás alatt

A feszültség alatti kioldó az áramkörök és a tápegységek alacsony feszültségtől való védelmére szolgál. Tekercse a fröccsöntött házas megszakító tápoldalára csatlakozik, és a megszakító csak akkor zárható, ha a tekercs feszültség alatt van. Ha a feszültség túl alacsony, a 400a 3p mccb zárt, öntött házas kapcsolót nem lehet bezárni. Fontos annak biztosítása, hogy a rendszer feszültsége megegyezzen a feszültség alatti kioldó névleges feszültségével. Az üzemi tartomány jellemzően a névleges feszültség 70%-a és 35%-a között van. Ezek az eszközök különböző feszültség-értékekkel és frekvenciákkal is elérhetők különböző alkalmazásokhoz.

5) Motor kezelői mechanizmus

A motorhajtásokat a megszakítók automatikus és távoli zárására és nyitására használják. Két fő típusa van: a motoros és az elektromágneses. A motorral hajtott mechanizmusokat általában a 400 A vagy nagyobb méretű MCCB-k öntött házas megszakítóihoz használják, míg az elektromágneses meghajtók alkalmasabbak a 225 A és az alatti teljesítményű MCCB-khez.
