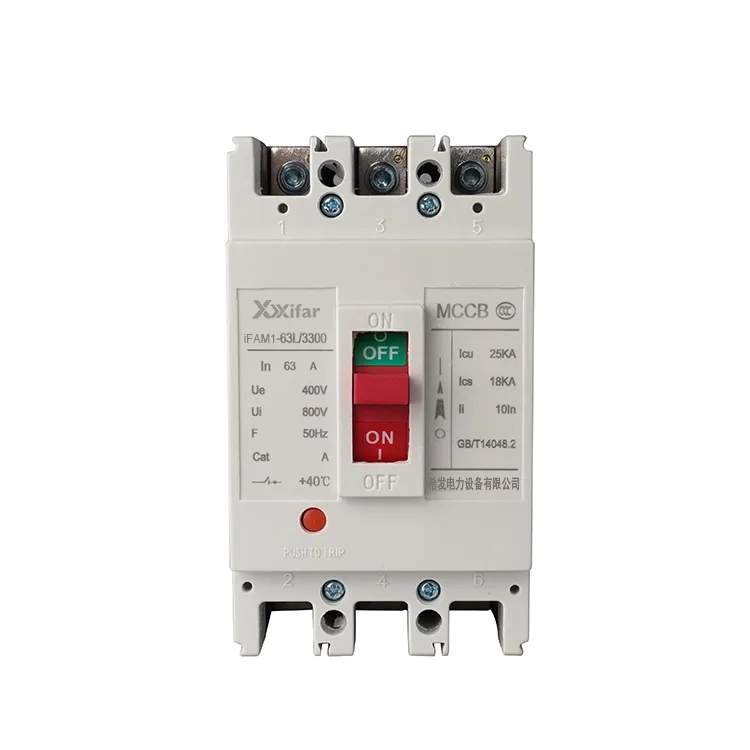

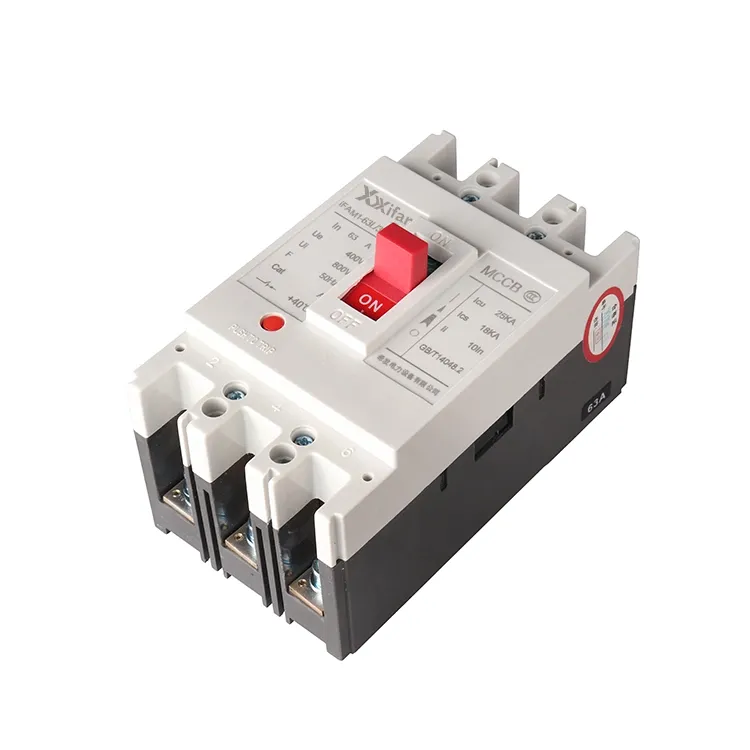

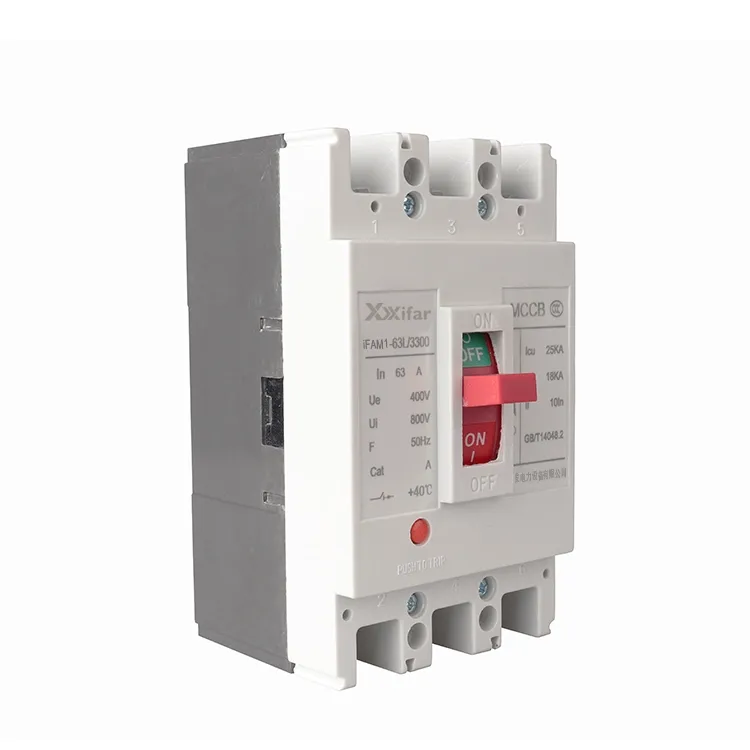

63a 3p öntött tokos áramköri megszakító

A 63a 3p öntött házas megszakítók működési elvei

(1) Áramérzékelés és megszakítás

A 63a 3p öntött házas megszakító belsejében egy érzékelő elem figyeli az áramkörön átfolyó áramot. Amikor az áram egy előre beállított szint fölé emelkedik, mágneses erőt generál, amely működteti a kioldó mechanizmust. Az elektromágneses hatás elve alapján az érintkezők gyors nyitását és az áramkör megszakítását okozza.

(2) Hővédelem

Túlterhelési körülmények között a 63a 3p öntött házas megszakító hőeleme felmelegszik. A bimetál szalag meggörbül a hőmérséklet emelkedésével, ami viszont kioldja a kioldó mechanizmust és leválasztja a fő áramkört. Ez megakadályozza a túlmelegedést és csökkenti a hosszan tartó túláram okozta tűzveszélyt.

(3) Feszültség alatti és söntkioldás

Amikor a tápfeszültség egy bizonyos szint alá esik, az alacsony feszültségkioldó armatúrája kiesik, elindítja a kioldó mechanizmust és kinyitja az áramkört. Ezen túlmenően, amikor a söntkioldó eszköz feszültség alatt van, az armatúrája behúzódik, és ugyanazt a kioldó mechanizmust aktiválja, leválasztva a főáramkört.

A 63a 3p öntött házas megszakítók fő funkciói

(1) Rövidzárlat elleni védelem

Rövidzárlat esetén az áramerősség meredeken emelkedik nagyon magas értékre. A 63a 3p öntött ház megszakító szinte azonnal reagál, ami megnyitja az áramkört, hogy megvédje a berendezést a súlyos elektromos igénybevételtől.

(2) Túlterhelés elleni védelem

Ha a terhelési áram egy ideig meghaladja a névleges értéket, a 63a 3p öntött házas megszakító automatikusan leold. Segít megelőzni a túlmelegedést és a vezetékek és a csatlakoztatott berendezések károsodását.

(3) Automatikus lekapcsolás

Hiba esetén a 63a 3p öntött házas megszakító kézi beavatkozás nélkül megszakíthatja az áramellátást. Ráadásul a funkció fontos szerepet játszik mind a berendezések, mind a személyzet védelmében az elektromos rendszeren belül.

63a 3p öntött ház megszakító Paraméter:

A különbség a 63a 3p öntött házas megszakító és a miniatűr megszakítók között

1. Rövidzárlati megszakító képesség:

Egyértelmű különbség van a hibamegszakítási képességben. A 63a 3p öntött házas megszakítók általában körülbelül 36 kA és 120 kA közötti végső megszakítókapacitást kínálnak 400 V-on, míg a 63a 3p miniatűr megszakítók általában 6 kA és 10 kA között vannak.

2. A védelmi jellemzők állíthatósága:

A 63a 3p MCCB-vel a túlterhelés- és rövidzárlatvédelem egymástól függetlenül állítható be, a kioldási értékek pedig manuálisan állíthatók be. Az elektronikus kioldó egységek akár többlépcsős védelmet is nyújthatnak. Ezzel szemben a 63a 3p MCB rögzített védelmi jellemzőkkel rendelkezik, amelyek kombinált hőmágneses mechanizmust használnak szabványos B, C vagy D görbékkel, amelyek nem állíthatók be.

3. Beépítés és mechanikai szilárdság:

A 63a 3p öntött házas megszakítókat általában csavarokkal szerelik fel a biztonságosabb csatlakozás érdekében. Ez alkalmassá teszi őket nagyobb áramerősségű alkalmazásokhoz és vibrációs környezetekhez. A 63a 3p MCB-ket viszont szabványos 35 mm-es DIN-sínre történő gyors telepítésre tervezték, ami kényelmes, de kevésbé mechanikai robusztusságot biztosít.

4. Tipikus alkalmazások:

A 63a 3p MCCB-ket széles körben használják ipari áramelosztó rendszerekben, motorvédelemben és betápláló áramkörökben másodlagos vagy harmadlagos szinten. A 63A 3P MCB-ket azonban főként végső elosztó áramkörökhöz, például világításhoz és aljzatokhoz szánják lakossági vagy kereskedelmi létesítményekben.
