Olajmerülő transzformátor 11kv - 0,4kv 800kva

A Wenzhou XiFa Electrical Power Equipment Co., Ltd. nemcsak megbízható gyártó a 11kv-tól 0,4kv-ig 800kv-ig terjedő olajbemerítő transzformátorok gyártására, hanem szolgáltatásokat nyújt áramszolgáltatóknak, EPC-vállalkozóknak és ipari felhasználóknak a megbízható áramellátás elérése, az energiafogyasztás csökkentése és a projektek ütemezett működésének biztosítása érdekében. A Wenzhou XiFa célja, hogy csökkentse az üzemeltetési költségeket az alacsony veszteségű 11kv-0,4kv-os 800kva-os olajbemerült transzformátorok gyártása során, miközben a gyár több mint 50 darab 800 kva-os olajbemerült transzformátort tud gyártani 30 napon belül, hogy biztosítsa a projekt ütemezett befejezését megbízható szállítási időkkel.

Kérdés küldése

termékleírás

A 11kv-tól 0,4kv-ig 800kva-ig terjedő olajba merülő transzformátor olyan teljesítményátalakító eszköz, amely szigetelőolajat használ az üzemi hőmérséklet szabályozására és a megbízható teljesítmény fenntartására. A 11kv-tól 0,4kv-ig terjedő 800kva-os olajbemerült transzformátor aktív részei egy hegesztett acéltartályban helyezkednek el, amely szigetelőolajjal van feltöltve. Az olaj hűtőközegként és elektromos szigetelő közegként is szolgál, amely lehetővé teszi az üzem közben keletkező hő hatékony elvezetését és biztonságos elvezetését. A hűtési módszerek és a teljesítménybesorolások szerint az olajbemerülő transzformátorokat általában természetes hűtésű olajbemerülő transzformátorokba és kényszerlevegőhűtéses olajbemerülő transzformátorokba sorolják, amelyeket ONAN-nak, illetve ONAF-nak is neveznek.

Az olajba merülő transzformátor fő összetevői:

1. Mágneses mag

A mágneses mag biztosítja a mágneses fluxus útját, és a 11kv-tól 0,4kv-ig terjedő 800kva-os olajba merülő transzformátor központi részét képezi. Lehetővé teszi az elektromos energia átvitelét a tekercsek között elektromágneses indukción keresztül.

2. Tekercselés

A tekercsek generálják a feszültség átalakításához szükséges mágneses teret. A mag köré tekercselt vezető tekercsekből készülnek, amelyek tekercseit speciális papíranyagok és védőszigetelő rétegek segítségével szigetelik el. Az üzemi feszültség növekedésével vastagabb szigetelést alkalmaznak a megfelelő dielektromos szilárdság és az üzembiztonság biztosítása érdekében.

3. Transzformátortartály

A transzformátor tartálya tartalmazza a magot és a tekercselést, hogy mechanikai védelmet biztosítson a belső szerelvény számára. A tartályra szerelt perselyek lehetővé teszik a tekercsek csatlakoztatását az elektromos rendszerhez, miközben megőrzik a megfelelő szigetelést. A tartályhoz csatlakoztatott radiátorok növelik a külső felületet, ami javítja a hőelvezetést és javítja a hűtési teljesítményt.

4. Szigetelőolaj

A szigetelőolaj kitölti a tartály belsejét, és két alapvető funkciót lát el. Elektromos szigetelést biztosít a feszültség alatt álló alkatrészek között, és hűtőközegként működik. Működés közben az olaj természetesen vagy támogatott áramlási pályákon kering a tekercsek és a magegység körül. Elvezeti a hőt a forró pontokról, és átadja a tartálynak és a radiátoroknak, ahol a környező környezetbe kerül.

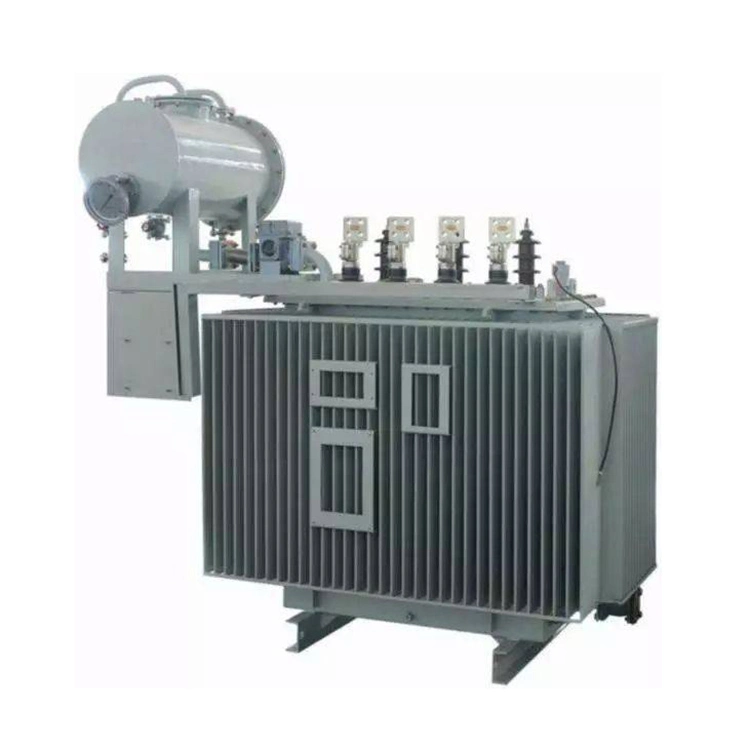

Oil Immersed Transformer 11kv To 0 4kv 800kva

Műszaki előírás:

Termék neve		11kv-tól 0,4kv-ig 800kva olajba merülő transzformátor
Névleges kapacitás		800 kVA
Magas rendszerfeszültség		12 kV
Névleges primer feszültség		11 kV±2×2,5%
Névleges másodlagos feszültség		400/230 V
Koppintson a Váltó elemre	Írja be	DETC vagy OLTC
	Hatótávolság	±2×2,5%, 5 Pozíció
Hatékonyság		≥ 99%
Impedancia		4,5% ±10% tűréssel
Max hőmérséklet		≤50 ℃
Relatív páratartalom		95%

Az olajba merülő transzformátorok legfontosabb előnyei

1. Kiváló szigetelési teljesítmény

A 11kv-tól 0,4kv-ig terjedő 800kva-os olajbemerítő transzformátorok kiemelkedő elektromos szigetelést kínálnak a szigetelőolaj nagy dielektromos szilárdságának köszönhetően. Az olaj hatékony hőelvezetést is biztosít. Az olajbemerített transzformátorokat kiválóan alkalmassá teszi nagyfeszültségű és nagy teljesítményű alkalmazásokhoz. A 11kv-tól 0,4kv-ig terjedő, 800kva-os olajbemerített transzformátorokat széles körben használják erőátviteli hálózatokban, ipari létesítményekben és alállomásokon, ahol megbízható működésre van szükség szigorú elektromos körülmények között is.

2. Hatékony hűtés és hosszú élettartam

A szigetelőolaj hűtési képessége segít fenntartani a stabil üzemi hőmérsékletet még erős terhelési körülmények között is. A száraz típusú transzformátorokkal összehasonlítva lehetővé teszi az olajba merülő transzformátorok számára a tartós túlterhelések hatékonyabb kezelését, és hozzájárul a hosszabb élettartamhoz. Megfelelő karbantartás mellett sok olajos transzformátor két-három évtizedig üzemben marad.

3. Költséghatékony megoldás

Ugyanazon teljesítmény mellett az olajba merülő transzformátorok gyártása általában gazdaságosabb, mint az öntött műgyanta transzformátorok. Alacsonyabb kezdeti beruházási költségük vonzó választássá teszi őket közművek, ipari projektek és infrastruktúra-fejlesztések számára, amelyek egyensúlyt keresnek a teljesítmény és a költségvetés között.

4. Megbízható működés zord környezetben

A 11kv-tól 0,4kv-ig terjedő 800kva-os olajbemerített transzformátorokat úgy tervezték, hogy megbízhatóan teljesítsenek kihívást jelentő üzemi körülmények között is, beleértve a magas környezeti hőmérsékletű és poros környezetet. Robusztus felépítésük és a külső zavarokkal szembeni erős ellenállásuk stabil és megbízható áramelosztást biztosítanak igényes környezetben.
