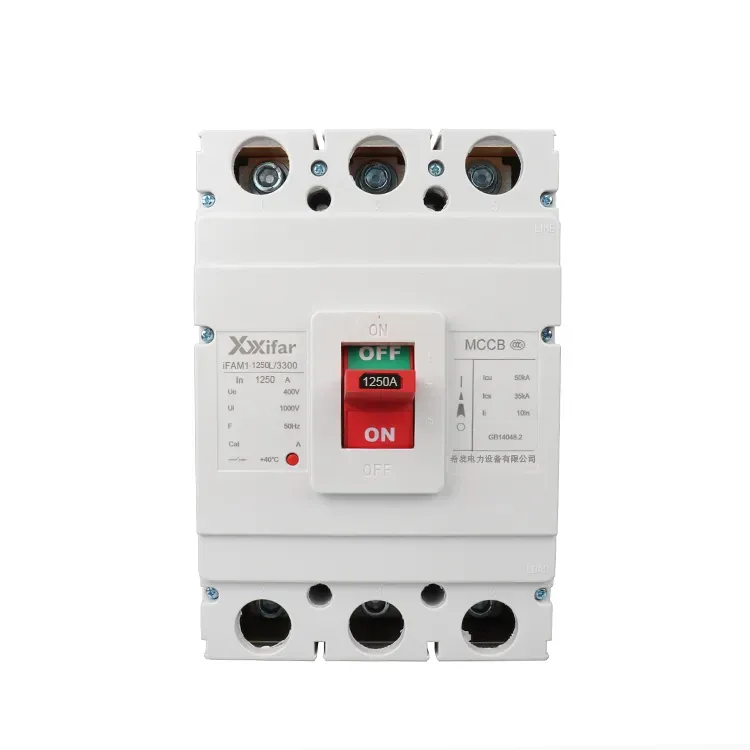

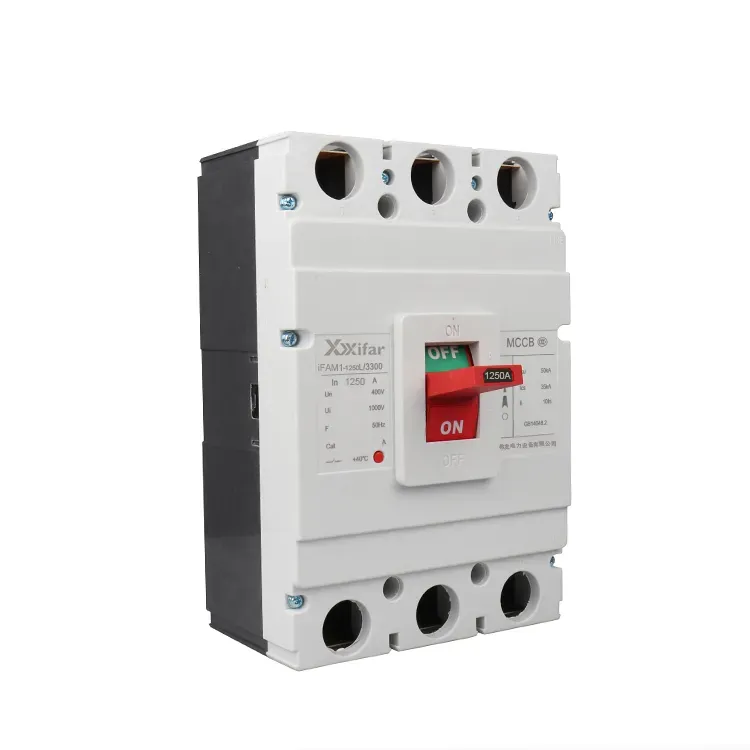

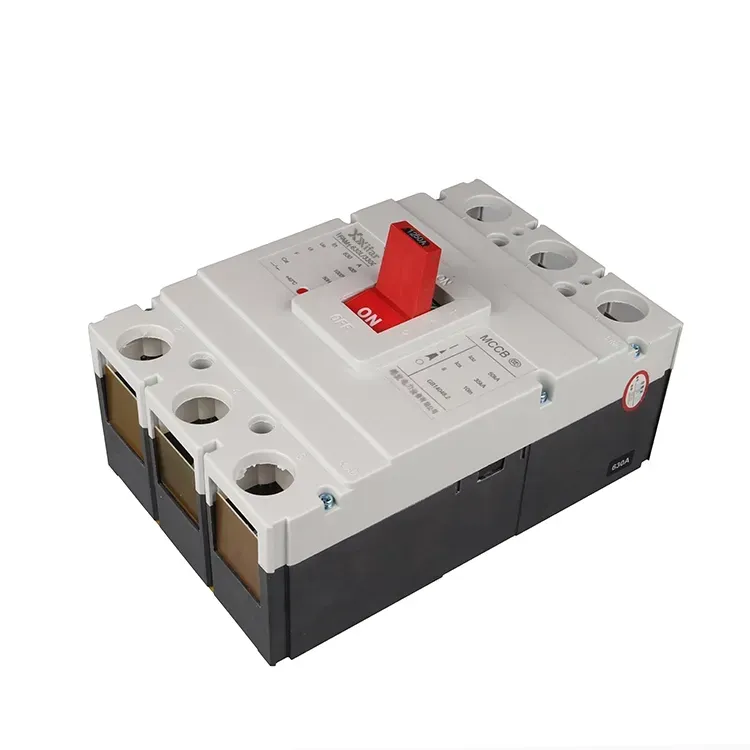

1250a 3 pólusú Tpn 50ka modulház megszakító

A piac széles körben elismert megvalósítása érdekében a Wenzhou XiFa Electric Power Equipment Co., Ltd. szigorúan betartja az ISO 9001 és az IEC 60947-2 követelményeit, hogy 1250a 3 pólusú tpn 50ka modulházas megszakítót gyártson. Jelenleg a Wenzhou XiFa rendelkezik CE tanúsítvánnyal és ISO rendszertanúsítással. A Wenzhou XiFa Electric Power Equipment Co., Ltd. minden 1250a 3 pólusú tpn 50ka modulos megszakítóját a tengerparti területek, a sivatagok és a magaslati területek alacsony feszültségű elosztórendszerében alkalmazzák, mint például Pápua Új-Guinea, Kazahsztán és Etiópia.

Kérdés küldése

termékleírás

A teljesítménynek és a karakterisztikának köszönhetően az 1250a 3 pólusú tpn 50ka modulházas megszakítókat az alkalmazások széles körében használják:

1. Ipari áramelosztás

A gyárakban az 1250a 3 pólusú tpn 50ka modulházas megszakítókat általában műhelyelosztó panelekbe és motorvezérlő központokba szerelik be. 1250A 3 pólusú és tpn 50kA MCCB-k fő- vagy betápláló megszakítóként szolgálnak, amelyek túlterhelés és rövidzárlat elleni védelmet biztosítanak gyártósorok, nagy motorok és egyéb ipari berendezések számára.

2. Kereskedelmi és középületek

Az 1250a 3 pólusú 50ka modulos megszakítókat széles körben alkalmazzák irodaházakban, bevásárlóközpontokban, szállodákban, kórházakban és iskolákban. Jellemzően főelosztó adagolókat, padlószint-paneleket és nagy világítási áramköröket használ, amelyek biztosítják a nyilvános létesítmények elektromos rendszereinek biztonságos működését.

3. Infrastrukturális projektek

Az 1250a 3 pólusú és tpn 50ka modulházas megszakítókat kikötők, repülőterek, vasúti tranzit és autópályák elosztórendszereiben használják. Megbízhatóságuk és nagy megszakítóképességük miatt az 1250a 50ka modulházas megszakítók alkalmasak olyan alkalmazásokra, amelyek magas szintű áramellátást és üzembiztonságot igényelnek.

4. Megújuló energia és adatközpontok

Az 1250a 3 pólusú és tpn 50ka modulházas megszakítók kulcsszerepet játszanak a fotovoltaikus erőművekben és szélerőművekben, különösen az energiagyűjtés és -elosztás szakaszában. Az adatközpontokban 1250a 3 pólusú és tpn 50ka modulházas megszakítókat is használnak az UPS bemeneti és kimeneti elosztópaneljeiben az alapvető áramkörvédelem biztosítására.

5. Lakossági elosztórendszerek

Lakóközösségekben az 1250a 3 pólusú és tpn 50ka modulházas megszakítókat jellemzően fő elosztó helyiségekben vagy épületszintű panelekben szerelik fel. Az MCCB-k az épületek fő bejövő kapcsolójaként vagy az egyes egységek nagy teljesítményű bejövő megszakítóiként működnek.

1250a 3 pólusú tpn 50ka modulház megszakító paraméter:

Névleges keretáram	1250
A lengyelek száma	3 pólusú; 4 pólusú
Névleges üzemi áram	630A; 700A; 800A; 1000A
Frekvencia	50 Hz vagy 60 Hz
Szerviz rövidzárlati megszakító kapacitás	35kA vagy 50kA
Névleges üzemi feszültség	400 V; 415 V; 660 V; 690 V
Névleges szigetelési feszültség	800V vagy 1000V
Mechanikai élettartam	10000 alkalommal
Elektromos élettartam	2000 alkalommal
Ív távolság	≤100 mm

Size

Termék mód	Pólus	Dimenzió
Termék mód	Pólus	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63L	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125L	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250L	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

Egy 1250a 3 pólusú tpn 50ka modulházas megszakító funkciói

1. Szivárgás, rövidzárlat és túlterhelés elleni védelem

Az 1250a 3 pólusú tpn 50ka modulházas megszakítókat úgy tervezték, hogy normál üzemi körülmények között áramot állítsanak elő, szállítsanak és megszakítsanak. Az 1250a 3 pólusú tpn 50ka modulházas megszakítók a szokatlan helyzeteket is képesek kezelni, például túlterhelést és rövidzárlatot. Ha az áramerősség egy bizonyos ideig meghaladja a névleges értéket, az MCCB modul házának megszakítója késleltetett kikapcsol, hogy elkerülje a túlmelegedés okozta károkat. Rövidzárlat esetén az 1250A-es 3P 50kA MCCB-modulház-megszakító automatikusan leválasztja az áramkört, hogy megvédje a vezetékeket és a csatlakoztatott berendezéseket. Egyes modellek rendkívül érzékeny maradékáram-védelemmel vannak felszerelve, amely hatékony védelmet nyújt a szivárgás és az áramütés ellen. Ha a rendellenes körülmények meghaladják a biztonságos határértékeket, az MCCB modul házának megszakítója megszakítja az áramkört, hogy megakadályozza a károsodást.

2. Izolációs funkció

Az 1250a 3pólusú tpn 50ka modulházas megszakító burkolata szigetelőanyagból készült, amely elválasztja a feszültség alatt álló vezetékeket a földelt fémrészektől. Az összes belső alkatrész ebben az öntött házban van, amely kompakt szerkezetet alkot. Amint az áram meghaladja az előre beállított kioldási értéket, az 1250a 3 pólusú tpn 50ka modulház-megszakító automatikusan kinyitja az áramkört, hogy a hibás szakasz leválasztásával biztosítsa mind a berendezés védelmét, mind a felhasználó biztonságát.

3. Áramkorlátozási és megszakítási képesség

Az 1250a 3 pólusú tpn 50ka modulházas megszakítók képesek a hibaáramok biztonságos megszakítására, beleértve a nagy rövidzárlati áramokat is. Az 1250a 3 pólusú tpn 50ka modulházas megszakítókat számos névleges megszakító képesség jellemzi, mint például a névleges rövidzárlati megszakító képesség (Icn), a végső rövidzárlati megszakító képesség (Icu), a szerviz rövidzárlati megszakító képessége (ICS) és a rövid idejű ellenállási áram (Icw), amelyek meghatározzák és megszüntetik a hiba feltételeit.
