1600 Amper 3 pólusú Mccb segédérintkezőkkel

A WenZhou XiFa Electric Power Equipment Co., Ltd. tapasztalt gyár 1600 amperes 3 pólusú mccb-t gyárt és szállít segédérintkezőkkel, amelyeknél a rövidzárlati megszakítási kapacitás elérheti az 50 kA-t, ahol továbbra is precíz védelmet biztosíthat anélkül, hogy a nagy üzemi áram alatt bármilyen műveletet félre kellene ítélni vagy elutasítani. A segédérintkezők lehetővé teszik, hogy egy 1600 amperes 3 pólusú mccb öntött házas megszakító reteszelő vezérlés funkcióval rendelkezik a helytelen működés elkerülése érdekében, eközben állapotjelzőt kínál az elosztótábláknak.

Kérdés küldése

termékleírás

1600 amperes 3 pólusú mccb segédérintkezőkkel paraméter:

Névleges keretáram	1600
A lengyelek száma	3 pólusú; 3P; 3 fázisú
Névleges üzemi áram	1000A; 1250A; 1600A
Frekvencia	60 Hz vagy 50 Hz
Végső rövidzárlati megszakító kapacitás	50 kA /70 kA
Szerviz rövidzárlati megszakító kapacitás	35 kA / 50 kA
Névleges üzemi feszültség	400 V; 690 V
Névleges szigetelési feszültség	800V; 1000 V
Mechanikai élettartam	10000 alkalommal
Elektromos élettartam	2000 alkalommal
Ív távolság	≤100 mm

Size

Termék mód	Pólus	Dimenzió
Termék mód	Pólus	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1600 amperes 3 pólusú mccb segédérintkezőkkel bevezetés:

Az 1600 amperes, 3 pólusú, öntött házas MCCB megszakító segédérintkezőkkel automatikusan megszakítja az áramot az alacsony feszültségű elosztórendszerben. Túlterhelés vagy rövidzárlat esetén leold, és leválasztja a tápegységet.

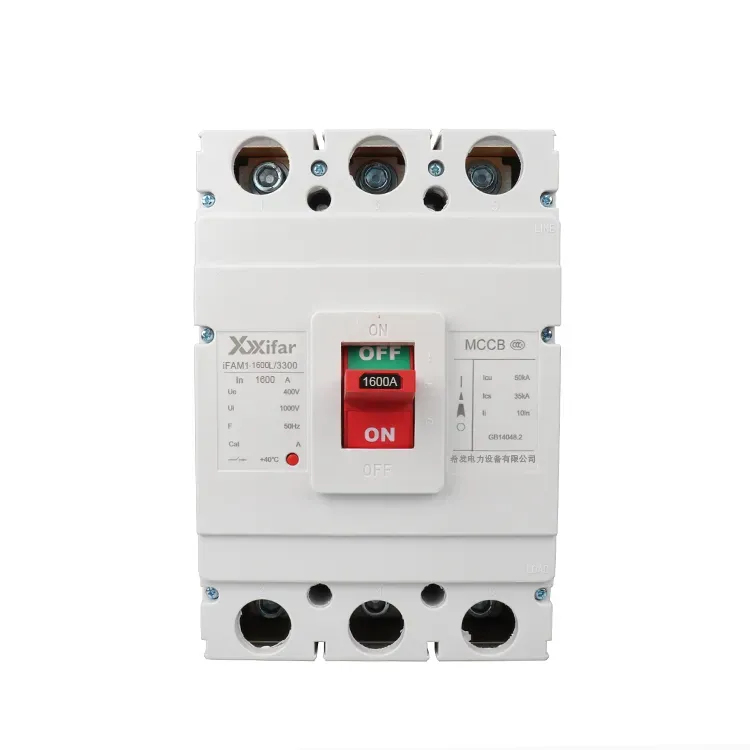

1600 Amp 3 Pole Mccb With Auxiliary Contacts

Az 1600 amperes, 3 pólusú, segédérintkezőkkel rendelkező mccb öntött szigetelő tokot használ a feszültség alatt álló vezetékek és a földelt fémrészek elkülönítésére. A készülék belsejében a védelem főként termikus és mágneses mechanizmusokon keresztül valósul meg. Túlterhelés esetén a hőegységben lévő bimetál elem felmelegszik és meghajlik, amikor az áram meghaladja a névleges határértéket. Ez a mozdulat működteti a kioldó mechanizmust, aminek következtében egy 1600 amperes, 3 pólusú, segédérintkezőkkel rendelkező mccb fogantyúja kikapcsolt helyzetbe kapcsol, és megszakítja az áramkört. Rövidzárlatok esetén a hirtelen áramlökés erős mágneses teret hoz létre egy 1600 amperes 3 pólusú mccb tekercsében segédérintkezőkkel. Amikor az elektromágneses erő legyőzi a mag rugóerejét, a mozgó mag behúzódik, meghajtja a kioldó rudat és azonnal kinyitja a megszakítót, ezáltal biztosítva a rövidzárlat elleni védelmet.

Tágabb értelemben a légszigetelt megszakítók közé tartoznak az ACB-k, az öntött házas megszakítók, az MCCB-k és a miniatűr MCB-k. Az öntött házas megszakítók Az MCCB-k jellemzően három kivezetéssel vannak felszerelve háromfázisú tápellátáshoz, amelyek üzemi feszültsége körülbelül 380 V, így alkalmasak ipari elosztórendszerekre és motorvédelemre, amelyek üzemi árama nagyobb, mint a lakossági igény, például egy 1600 amperes, 3 pólusú MCCB segédérintkezőkkel. Ezzel szemben a miniatűr megszakítókat általában egyfázisú teljesítményre tervezték, amelynek üzemi feszültsége 220 V körül van, és az üzemi áram viszonylag alacsonyabb, mint egy 3 pólusú, öntött házas MCCB megszakító segédérintkezőkkel. A miniatűr megszakítókat az épület terminálelosztó rendszereiben használják. Emiatt a szabványos 1600 amperes, 3 pólusú MCCB-k öntött házas megszakítói nem tipikus lakossági használatra készültek.
