33kv nagyfeszültségű egyfázisú potenciáltranszformátor

A Wenzhou XiFa Electric Power Equipment Co., Ltd. egy tapasztalt gyártó, amely 33 kV-os nagyfeszültségű egyfázisú potenciáltranszformátort és áramváltót gyárt. A Wenzhou XiFa kiváló minőségű gyantát használ a jobb szigetelési teljesítmény elérése érdekében, például hosszú távú, nagyfeszültségű működés meghibásodás vagy részleges kisülés nélkül. Minden 33 kV-os nagyfeszültségű egyfázisú potenciáltranszformátor szükséges az epoxigyanta vákuum alatti öntéséhez, hogy hosszabb, 20 vagy 30 éves élettartamot érjen el. Szállítás előtt az alapvető műszaki specifikációt alapvetően meg kell mérni, mint például a teljesítményfrekvencia-ellenállási feszültség, a részleges kisülés, a szigetelési ellenállás, a pontosság, a polaritás és a hőmérséklet-emelkedés.

Kérdés küldése

termékleírás

Termékjellemzők:

1. Szerkezetileg egy 33kv-os nagyfeszültségű egyfázisú potenciáltranszformátor kis kapacitású és nagy arányú leléptető transzformátornak tekinthető. A teljesítménytranszformátorokkal ellentétben azonban apotenciál transzformátornem ad át energiát a terhelés ellátásához. Ehelyett fontos szerepet játszik a mérésben és a védelemben.

2. A szekunder áramkör mérőműszerekhez, védőrelékhez, automata készülékekhez kapcsolódik, amelyek feszültségtekercsei rendkívül nagy és lényegében állandó impedanciát mutatnak. Ennek eredményeként a szekunder áram minimális, hasonlóan a teljesítménytranszformátor terhelés nélküli állapotához. A 33kv-os nagyfeszültségű egyfázisú potenciáltranszformátor teljesítményfelvétele rendkívül alacsony, a szekunder feszültség gyakorlatilag megegyezik az indukált EMF-fel, amelyet az állandó primer feszültség határoz meg. Biztosítja a feszültségméréshez szükséges pontossági szintet.

3. A potenciáltranszformátorok szekunder tekercsét soha nem szabad rövidre zárni. Normál működés mellett a 33kv-os nagyfeszültségű egyfázisú potenciáltranszformátor terhelése nagy impedanciájú eszköz, de rövidzárlat esetén az egyetlen korlátozó tényező a tekercs impedanciája. Ez túlzottan magas rövidzárlati áramhoz vezethet, ami hibás mérőállást, téves reléműködést, vagy akár a táptranszformátor maradandó károsodását okozhatja.

4. Mind a szekunder tekercs, mind a nulla sorrendű tekercs kapcsait földelni kell. Ha nem földel, az elsődleges rendszer hibája veszélyesen magas feszültséget indukálhat ezeken a tekercseken, ami komoly kockázatot jelent a csatlakoztatott műszerekre, relékre és a személyzet biztonságára nézve.

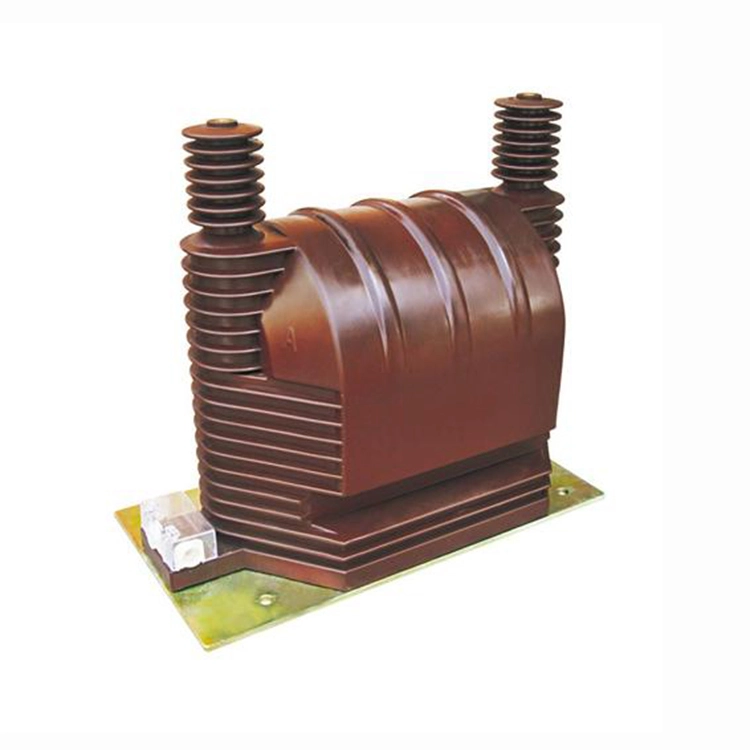

33kv High Voltage Single Phase Potential Transformer

Műszaki előírás:

Írja be	Névleges feszültség arány (kV)	Pontossági osztály	Pontossági osztály és névleges kimenet cosΦ=0,8				A Max. Kimenet (VA)
			0.2	0.5	1	3
JDZ9-35Q	35/0,1	0,2 0,5 1 3	30	120	240	600	1200

	35/0,1/0,1	0,2/0,2 (0,5)	30	30	N/A	N/A	600
		0,5/0,5	N/A	60

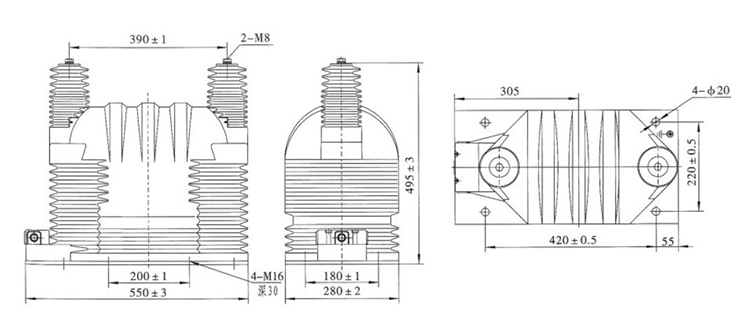

33kv High Voltage Single Phase Potential Transformer

Termék GYIK:

K: Mekkora a 33kv-os nagyfeszültségű egyfázisú potenciáltranszformátor névleges terhelése?

V: A névleges terhelés általában 25 VA és 200 VA között van az alkalmazástól függően. Stabil pontosságot biztosít a mérőműszerek és a védőrelék számára a transzformátor túlterhelése nélkül.

K: Hogyan van földelve a 33 kV-os nagyfeszültségű egyfázisú potenciáltranszformátor?

V: A szekunder tekercs általában egy ponton földelve van a referenciapotenciál fenntartása és a biztonság érdekében. segít elkerülni a lebegő feszültségeket és csökkenti a szigetelés meghibásodásának kockázatát.

K: Egyfázisú PT csatlakoztatható háromfázisú méréshez?

V: Természetesen. Háromfázisú rendszerhez három egyfázisú PT csatlakoztatható csillag vagy nyitott delta elrendezésben, ami attól függ, hogy a teljes fázis-fázis és a fázis-föld feszültségeket kell-e figyelni vagy sem.
