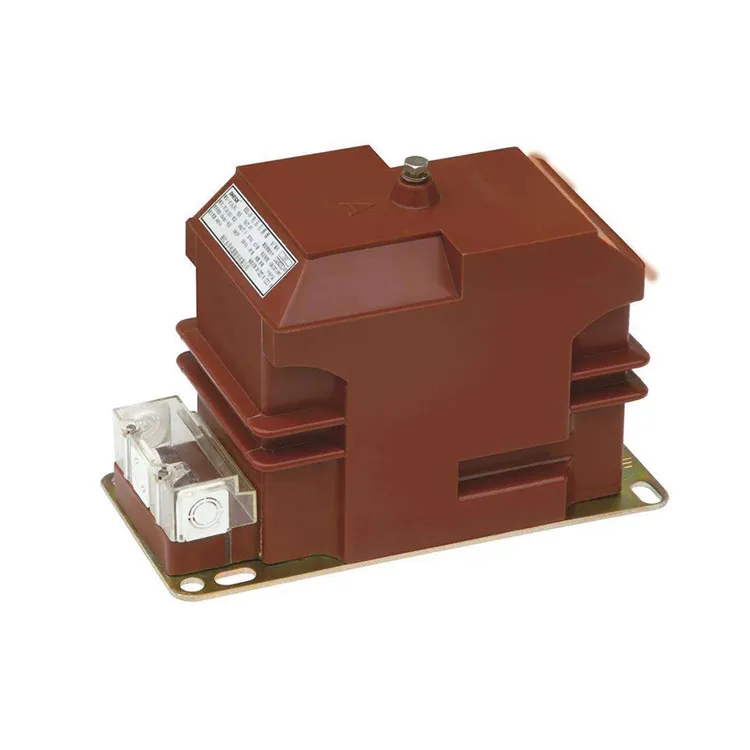

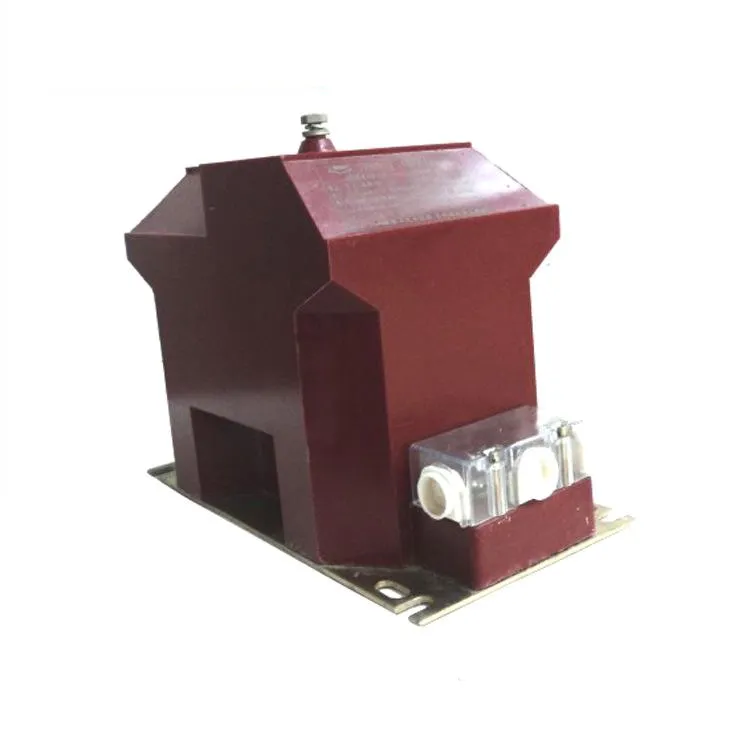

A közepes feszültségű műgyanta öntött potenciáltranszformátor, amelynek funkciója hasonló az áramelosztó transzformátorhoz, feszültség átalakítására szolgál. A teljesítménytranszformátorok azonban elsősorban a villamos energia hatékony átvitele és elosztása érdekében szabályozzák a feszültséget, jellemzően kVA vagy MVA névleges kapacitással, míg a potenciális transzformátorok mérési és védelmi szerepet töltenek be. A középfeszültségű műgyanta öntött potenciáltranszformátor fő funkciója a mérőműszerek és védőrelék működési áramellátása, lehetővé téve a hálózati feszültség, teljesítmény és energiafogyasztás pontos nyomon követését. A potenciális transzformátorok kritikus bemenetet biztosítanak a védelmi rendszerek számára is, amelyek megvédik a nagy értékű eszközöket, például távvezetékeket, motorokat és teljesítménytranszformátorokat hibaállapotok esetén. Ezeknek a funkcióknak köszönhetőenpotenciális transzformátorokviszonylag kis kapacitásúak, általában néhány VA-tól több tucat VA-ig, és ritkán haladják meg az 1000 VA-t.
| Írja be | Névleges feszültség arány (kV) | Pontossági osztály | Pontossági osztály és névleges kimenet cosΦ=0,8 | A Max. Kimenet (VA) | |||
| 0.2 | 0.5 | 1 | 6(P) | ||||
| JDZX10-3A | (3/√3)/(0,1/√3)/(0,1/3) | 0,2/6P 0,5/6P 1/6P | 15 | 30 | 60 | 50 | 200 |
| JDZX10-6A | (6/√3)/(0,1/√3)/(0,1/3) | ||||||
| JDZX10-10A | (10/√3)/(0,1/√3)/(0,1/3) | ||||||
K: Mi a funkciója a középfeszültségű műgyanta öntött potenciál transzformátornak a kapcsolóberendezésben?
V: Potenciáltranszformátort használnak a primer rendszer feszültségének szabványosított alacsonyabb értékre történő csökkentésére, amely biztonságosan táplálható mérőműszerekre, energiamérőkre és védőrelékre. A középfeszültségű kapcsolóberendezésekben a műgyanta öntött potenciáltranszformátorok galvanikus leválasztást biztosítanak az elsődleges feszültségrendszer és a szekunder feszültségvezérlő áramkörök között, így biztosítva a pontosságot és a kezelő biztonságát.
K: Miért részesítik előnyben a gyantaöntvény technológiát a középfeszültségű potenciáltranszformátoroknál?
V: A gyantával öntött PT-k epoxigyantát használnak szigetelő- és kapszulázó anyagként. Ez a technológia kiváló elektromos szigetelési teljesítményt, nagy mechanikai szilárdságot, nedvesség- és porállóságot, valamint erős védelmet biztosít a részleges kisülés ellen. Ennek eredményeként a műgyanta öntött potenciáltranszformátorok különösen alkalmasak beltéri kapcsolóberendezési alkalmazásokhoz, ahol a kompakt kialakítás és a hosszú élettartamú megbízhatóság kritikus fontosságú.
K: Melyek a közepes feszültségű műgyantából öntött PT-k jellemző feszültségértékei?
V: A középfeszültségű műgyanta öntött potenciáltranszformátorokat általában 3,6 kV-tól 36 kV-ig terjedő rendszerekhez tervezték, ami a kapcsolóberendezés kialakításától függ. A másodlagos kimeneti feszültséget általában 100 V-ra vagy 110 V-ra szabványosítják, amely a fázisok közötti feszültségszint, vagy 100/√3 V vagy 110/√3 V, amely a fázis és a nulla közötti feszültségszint, az IEC szabványoknak megfelelően.
