400v-11kv Step Up Pole Transformer 500kva

A Wenzhou Xifa Electric Power Equipment Co., Ltd. mindig a transzformátorokra összpontosít, és mára egy modern gyártó vállalattá fejlődött, amely integrálja a kutatás-fejlesztést, a termelést, az értékesítést és a szolgáltatást. A folyamatos technológiai innovációra és a szigorú gyártási folyamatokra támaszkodva régóta biztosítunk stabil és megbízható termékeket a vállalati és országos hálózati pályázati projektek számára. A gyár szigorúan betartja a minőségi szabványrendszert, és 400-11kv-os 500kva-os pólustranszformátort gyárt. Az alapanyagok raktározásától a késztermékek gyártásáig minden lépés precíz ellenőrzésével arra törekszünk, hogy kiváló teljesítményű transzformátorokat biztosítsunk hazai és külföldi vásárlóink számára.

Kérdés küldése

termékleírás

A 400–11 kv-os 500kva-os emelőpólusú transzformátor burkolata kiváló minőségű hidegen hengerelt acélból vagy rozsdamentes acélból készül. A kulcselemeket korszerű berendezések automatikusan hegesztik, majd lézeres technológiával ellenőrzik, hogy biztosítsák a szoros hegesztést és kiküszöböljék az olajszivárgás kockázatát. Szigorú tűzihorganyzás után a bevonat erős korrózióállósággal rendelkezik, és hatékonyan véd a szél és az eső, a sóköd és az ipari szennyezés eróziója ellen. Teljesen zárt kialakítása teljesen elszigeteli az 500 kva-os 400 V-os és 11 kv-os pólusú transzformátor magját a külső levegőtől. Ez nemcsak a karbantartásmentes működést teszi lehetővé, hanem jelentősen késlelteti a szigetelőanyagok öregedését is.

A kisfeszültségű tekercsek feltekercseléséhez rézfóliát és nagy pontosságú laminált vasmag-szerkezetet használva az 500kva-400v-11kv-os emelőpólusú transzformátor tekercseit rendkívül robusztusra tervezték, képesek hatékonyan ellenállni a rövidzárlatok során keletkező hatalmas radiális és axiális elektrodinamikai erőknek, így nem biztosítják, hogy a tekercsek deformálódjanak vagy sérüljenek meg. Ez az 500 kva-os 400 V–11 kv-os pólustranszformátor szigorú rövidzárlati teszteken esik át a nemzetközi szabványoknak, például az IEEE-nek megfelelően. Megfelelő vizsgálati jelentéseket tudunk biztosítani termékünk extrém körülmények közötti működési képességének bizonyítására.

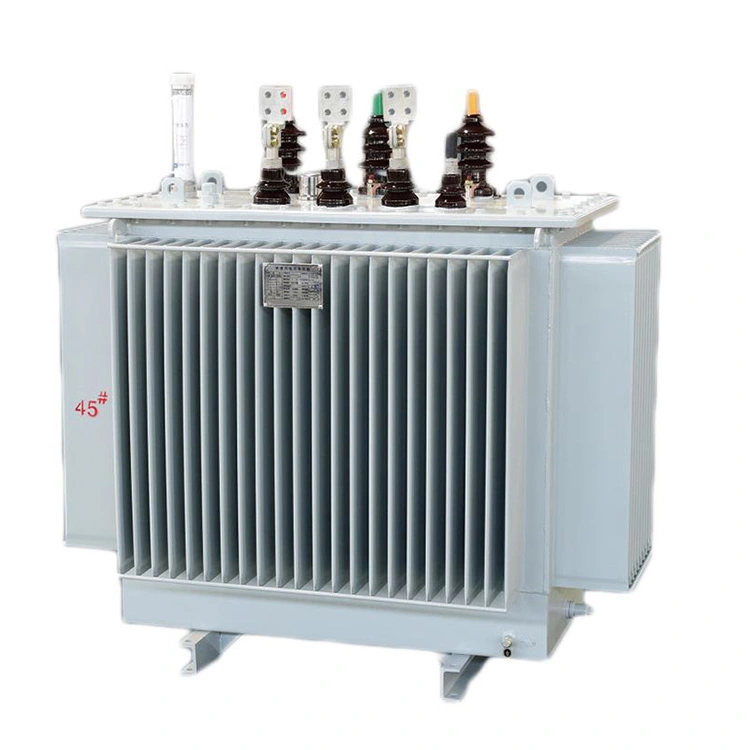

400v To 11kv Step Up Pole Transformer 500kva

Műszaki paraméter:

Elem neve	400V-tól 11kV-ig fokozódó pólustranszformátor 500kva
Névleges teljesítmény	500 kVA
Névleges gyakoriság	50 Hz / 60 Hz
Fázis	Három fázis
Elsődleges feszültség (LV oldal)	400V
Szekunder feszültség (HV oldal)	11 kV
Vektor kapcsolat	Dyn11
Hűtési módszer	ONAN (Oil Natural Air Natural)
Impedancia	4% - 5%
Koppintson a Váltó elemre	Áramkör kikapcsolása (NLTC)
Szabvány megfelelőség	IEC 60076, GB/T 6451, CE tanúsítvánnyal rendelkezik

K: Ha a 400 V-os alacsony feszültségű tápellátást 11 kV-ra emeli hálózati csatlakozáshoz vagy távolsági átvitelhez, egy 400 V-ról 11 kV-ra 500 kva-os pólustranszformátort kell választani. Milyen műszaki tényezőket kell figyelembe venni, beleértve a feszültségszabályozási tartományt, csatlakozási csoportot, impedanciafeszültséget, szigetelési szintet?

V: A 400 V-ról 11 kV-ra emelt 500kva-os pólustranszformátor esetében a legfontosabb műszaki tényezők a következők: A feszültségszabályozás ajánlott tartománya a terhelési feszültség ±2 × 2,5%-os állítása a nagyfeszültségű oldalon, hogy kompenzálja a kisfeszültségű oldalon a feszültségingadozásokat. A csatlakozási csoportot Dyn11-ként kell kiválasztani, delta tekercset használva a harmonikusok elnyomására, a csillagtekercset pedig a nullapontos földelés biztosítására. Az impedancia feszültség szabvány 4%, amely képes kiegyenlíteni a feszültségesést és a hibaáramot. A szigetelés szintjét tekintve a nagyfeszültségű oldalnak meg kell felelnie a 35 kV-nak normál frekvenciánál és a 75 kV-nak villámimpulzus esetén. A kültéri kúszó távolságnak legalább 275 mm-nek kell lennie a biztonságos működés érdekében szennyezett és villámcsapásos környezetben.
