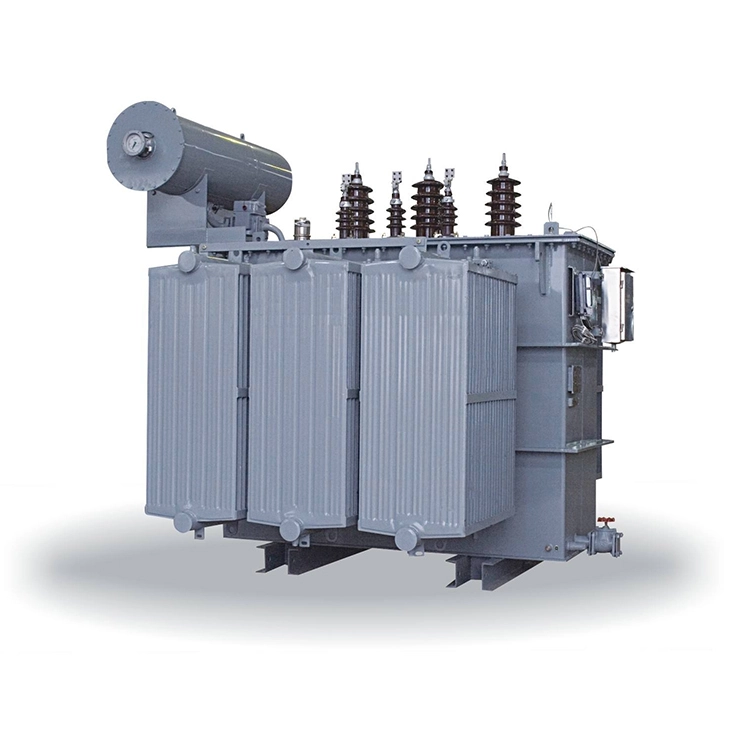

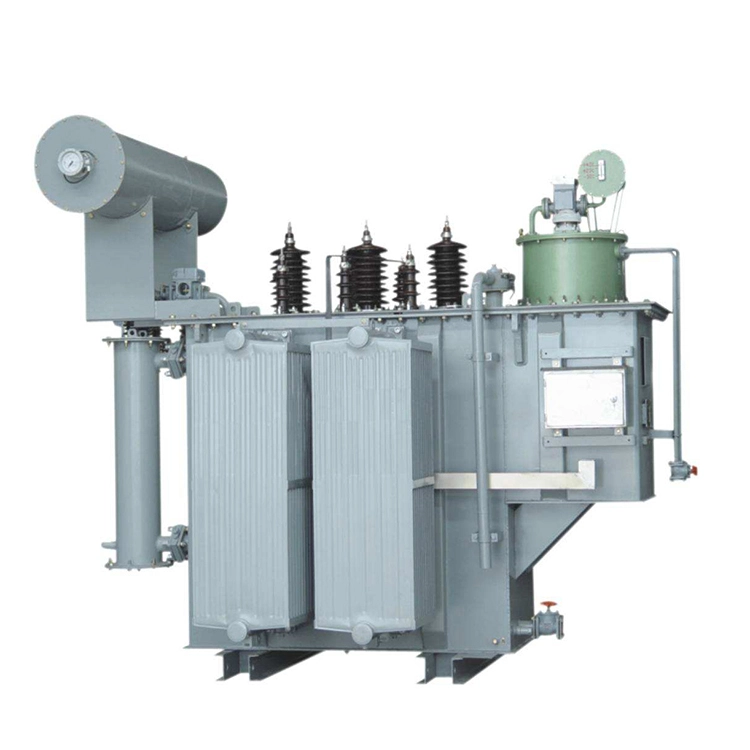

Az ipari és áramelosztási alkalmazások széles körében az 5 mva-os, hermitikusan olajos típusú teljesítménytranszformátorok létfontosságú szerepet játszanak a villamosenergia-átvitelben. Műszaki jellemzőik közvetlen hatással vannak az elektromos rendszerek stabilitására és hatékonyságára. A villamosenergia-infrastruktúra nélkülözhetetlen elemeként az 5 mva-os, hermitikusan olajos típusú teljesítménytranszformátorokat úgy tervezték, hogy hatékonyan működjenek nehéz üzemi körülmények között is.
Az 5 mva-os, hermitikusan olajba merülő teljesítménytranszformátorok egyik meghatározó jellemzője a szigetelőolaj használata hűtési és szigetelési célokra egyaránt. Ez a kialakítás segít a megfelelő üzemi hőmérséklet fenntartásában a folyamatos üzemelés során. A szigetelőolaj hatékonyan vezeti el a hőt a belső alkatrészekről, miközben fokozott elektromos szigetelést biztosít a tekercsek és a mag között. A megbízható és megszakítás nélküli áramellátást igénylő létesítményeknél egy jól megtervezett, 5 mva-os, hermitikusan olajba merülő táptranszformátor az elektromos hálózat alapvető eleme.
Műszaki szempontból az 5 mva hermitikusan olaj típusú teljesítménytranszformátorok számos fontos tervezési jellemzőt tartalmaznak. A magot jellemzően kiváló minőségű szilíciumacél rétegelt lemezekből gyártják, ami hozzájárul a terhelés nélküli veszteségek csökkentéséhez és a jobb működési hatékonysághoz. A tekercsek nagy vezetőképességű anyagokból készülnek, és gondosan ellenőrzött gyártási eljárásokkal dolgozzák fel, ami lehetővé teszi, hogy az 5 mva hermitikusan olaj típusú teljesítménytranszformátor stabil feszültségteljesítményt tartson fenn változó terhelési feltételek mellett. Ezenkívül a tartály szerkezetét úgy tervezték, hogy hatékony tömítést és hőelvezetést biztosítson, ami biztonságos és egységes működési környezetet teremt a belső alkatrészek számára a transzformátor teljes élettartama alatt.
|
Termék neve |
5mva hermitikusan olaj típusú teljesítmény transzformátor |
|
|
Névleges kapacitás |
5000 kVA vagy 5 mVA |
|
|
Elsődleges feszültség |
33 kV, 34,5 kV, 35 kV |
|
|
Másodlagos feszültség |
6,6 kV, 10 kV, 11 kV, 13,8 kV |
|
|
Szigetelési szint |
AC 85 kV/ LI 200 kVp |
|
|
Vektor csoport |
YNd11 vagy Dyn11 |
|
|
Koppintson a Váltó elemre |
Írja be |
NLTC vagy OLTC |
|
Hatótávolság |
±2*2,5%;±3*2,5% |
|
|
Nincs terhelési veszteség |
4,32 kW±15% |
|
|
Terhelési veszteség @75℃ |
31 kW±15% |
|
|
Impedancia |
7%±10% |
|
|
Hőmérséklet emelkedés |
55 K / 65 K |
|
Nem a tárolás hossza az egyetlen tényező, amely befolyásolja az olajba merülő transzformátor állapotát. A megfelelő karbantartás ugyanilyen fontos szerepet játszik. Megfelelő tárolás és karbantartás esetén az olajba merülő transzformátor öt-nyolc évig készenléti állapotban maradhat.
A tiszta, száraz és jól szellőző beltéri hely az előnyben részesített tárolási környezet. A relatív páratartalomnak 70 százalék alatt kell maradnia, miközben a környezeti hőmérsékletet az ajánlott tartományon belül kell tartani. Ha a kültéri tárolás elkerülhetetlen, az 5 mva hermitikusan olaj típusú teljesítmény-transzformátort óvni kell az esőtől és a nedvességtől, és megemelt alapra kell helyezni, hogy megakadályozza az állóvízzel való érintkezést. Olajbe merülő transzformátorok esetében az olajszintet rendszeresen ellenőrizni kell.
Egy 5 mva-s, hermitikusan olajos típusú teljesítménytranszformátor kút tárolásához három alapvető karbantartási gyakorlatot is el kell végeznie:
Végezzen szemrevételezést legalább háromhavonta, hogy ellenőrizze a korróziót, a szerkezeti sérüléseket vagy az állati tevékenység jeleit.
Hat hónapnál tovább tárolt transzformátorok esetén a tekercsellenállást meg kell mérni. A szigetelési rendszer állapotának ellenőrzésére évente szigetelési ellenállás vizsgálatot kell végezni.
A tömítőelemeket kétévente cserélje ki. A szellőzőben lévő szilikagélt akkor kell karbantartani, ha az anyag több mint 70 százaléka megváltoztatta a színét, ami biztosítja a folyamatos nedvességvédelmet.

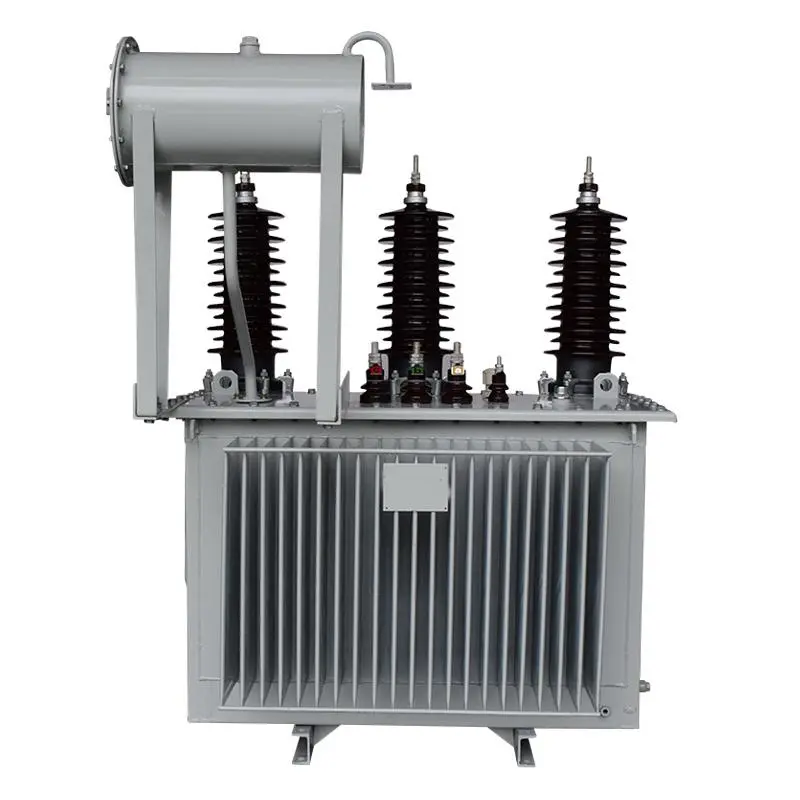

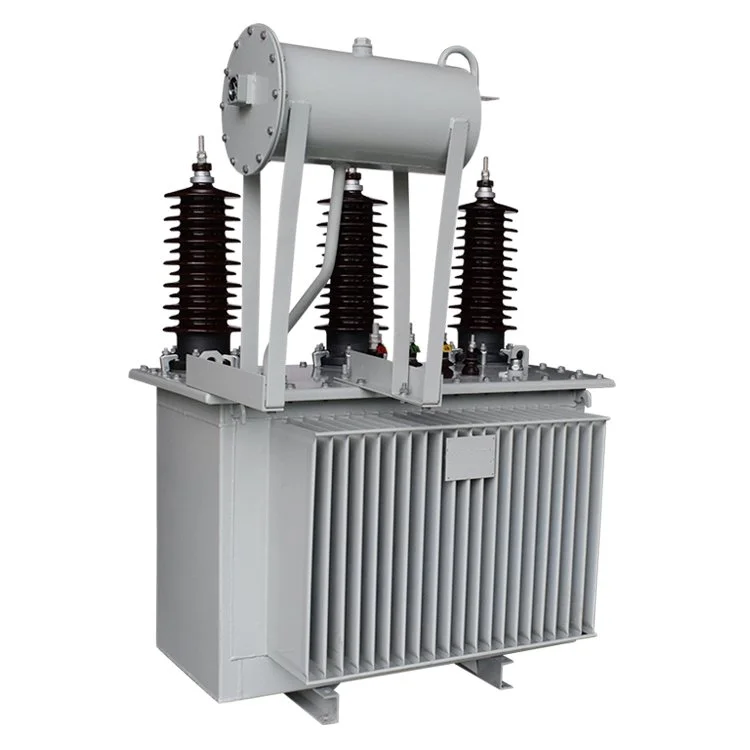

A 125kva 35kv-os 400v-os olajbemerült transzformátorok szigetelőolajat használnak elsődleges hűtőközegként a modern villamosenergia-rendszerben. Mivel az olaj természetesen kering a transzformátoron belül, elvezeti a hőt a tekercsekről és a magról, ami lehetővé teszi a felesleges hőenergia hatékony eloszlását. Ez a hatékony hűtési folyamat segít fenntartani a stabil üzemi hőmérsékletet a folyamatos üzemelés során, és hozzájárul a berendezés hosszabb élettartamához, összehasonlítva a száraz típusú transzformátorokkal.
Hűtési funkciója mellett a szigetelőolaj magas szintű elektromos szigetelést biztosít. A 125 kva-s, 35 kv-os, 400 V-os olajba merülő transzformátorokban megbízható akadályt képez a nagyfeszültségű és az alacsony feszültségű alkatrészek között, ami csökkenti az elektromos meghibásodások, átkapcsolások és rövidzárlatok kockázatát. Az olaj emellett segít az elektromos feszültség egyenletesebb elosztásában az olajba merülő transzformátoron belül a belső szigetelőrendszerek védelme és az általános működési biztonság javítása érdekében.
A 125kva-s 35kv-os 400v-os olajbemerített transzformátor kialakítása lehetővé teszi a kulcsfontosságú alkatrészek viszonylag kompakt szerkezetbe történő integrálását, ami segít csökkenteni a telepítési helyigényt. A lezárt acéltartály megvédi a belső szerelvényt a nedvességtől, a portól és más környezeti hatásoktól, hogy megbízható teljesítményt biztosítson számos üzemi körülmény között.
A karbantartási eljárások általában egyszerűek a tartály praktikus kialakításának köszönhetően. Ha ellenőrzésre, szervizelésre vagy alkatrészcserére van szükség, a szakemberek a tartálynyíláson keresztül hozzáférhetnek a belső alkatrészekhez. A szigetelőolaj jelenléte segít megőrizni a belső alkatrészeket a szennyeződés minimalizálásával és a rutin karbantartási tevékenységek egyszerűsítésével.
A 125kva-s 35kv-os 400v-os olajbemerített transzformátorokat úgy tervezték, hogy alacsony energiaveszteséggel működjenek, ami segít a felhasználóknak az energiafogyasztás és az üzemeltetési költségek csökkentésében. Az optimalizált olajkeringés és a hőleadás hozzájárul a csendesebb működéshez a zaj- és rezgésszint minimalizálásával. Ennek eredményeként a 125kva-s 35kv-os 400v-os olajbemerült transzformátorok hatékony és környezetbarát megoldást kínálnak a modern áramelosztó rendszerek számára.
|
Termék neve |
125kva 35kv 400v olajmerített transzformátor |
|
|
Transzformátor típusa |
Olajba merülő elosztó transzformátor |
|
|
Névleges kapacitás |
125 kVA |
|
|
Legmagasabb feszültség |
40,5 kV |
|
|
Villámimpulzusállóság |
200 kV |
|
|
Teljesítmény Frekvencia Ellenállás |
80 kV |
|
|
Vektor csoport |
Dyn11; Yyn0 |
|
|
Koppintson a Váltó elemre |
Írja be |
Áramtalanított csapváltó |
|
Hatótávolság |
±5% 2,5%-os lépésekben |
|
|
Hatékonyság |
≥ 98% |
|
|
Impedancia (Egyesült Királyság) |
4%±10% |
|
A Global Market Insights Inc. legfrissebb jelentése szerint 2034-re az olajba merülő transzformátorok globális piaca várhatóan eléri a 25,1 milliárd USD-t. A 2024-es 14,1 milliárd USD-vel és a 2025-ös becslések szerint 15,1 milliárd USD-vel összehasonlítva a piac az előrejelzések szerint 5,8 százalékos összetett éves növekedési ütemben fog növekedni. Az olajbemerült transzformátorok piacának folyamatos növekedését főként három tényező vezérli:
Sok ország korszerűsíti és bővíti áramhálózatát, ami nagy keresletet teremt az új transzformátorok iránt. 2023-ban az Egyesült Államok Energiaügyi Minisztériuma 18 millió USD-t különített el a tartósabb és energiahatékonyabb olajos transzformátorok fejlesztésének támogatására.
A szél- és napenergia terjeszkedése világszerte felgyorsítja a transzformátorigényt. Eközben Európa 2040-ig 555,5 milliárd USD-t tervez befektetni a hálózatok fejlesztésébe, hogy támogassa a tengeri szélenergia-projektek integrációját. Az ázsiai csendes-óceáni térség is jelentős növekedési potenciált kínál. 2030-ra a megújuló energia a globális energiatermelési kapacitás mintegy 25 százalékát teszi ki.
A globális villamosenergia-igény a gazdaságok növekedésével és az iparágak bővülésével folyamatosan növekszik.
Kínában a villamosenergia-fogyasztás először haladta meg az egybillió kilowattórát egyetlen hónap alatt, ami nagyjából megegyezik Japán éves energiafogyasztásával. 2024 áprilisában Brazília 4,06 milliárd USD értékben írt alá szerződéseket új távvezetékekre és alállomásokra. Afrikában a villamosenergia-igény évente körülbelül 4 százalékkal növekszik, az ipari fejlődés és a határokon átnyúló hálózati kapcsolatok miatt.
Ezek a trendek hosszú távú lehetőségeket teremtenek az olajba merülő transzformátorok számára, és támogatják a tartós piaci növekedést világszerte.
