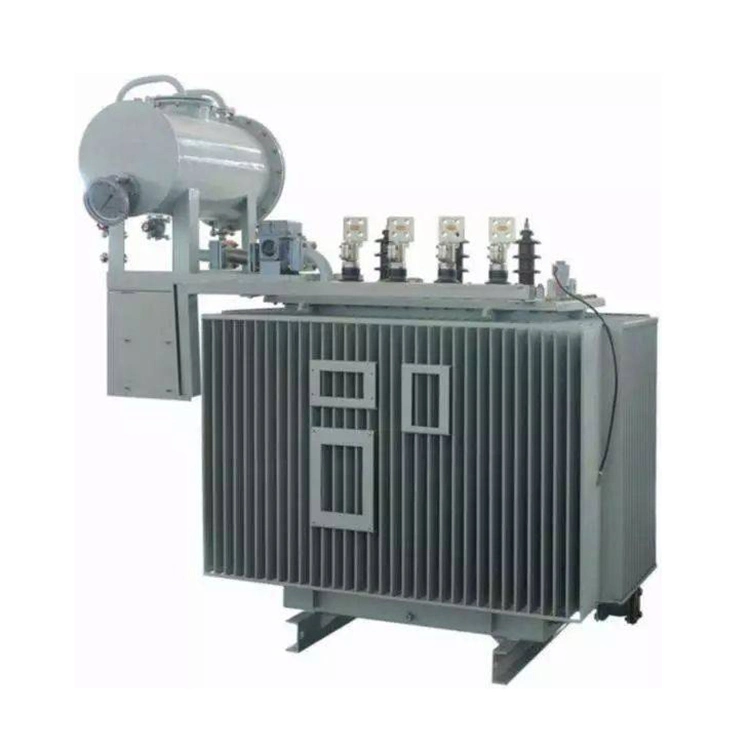

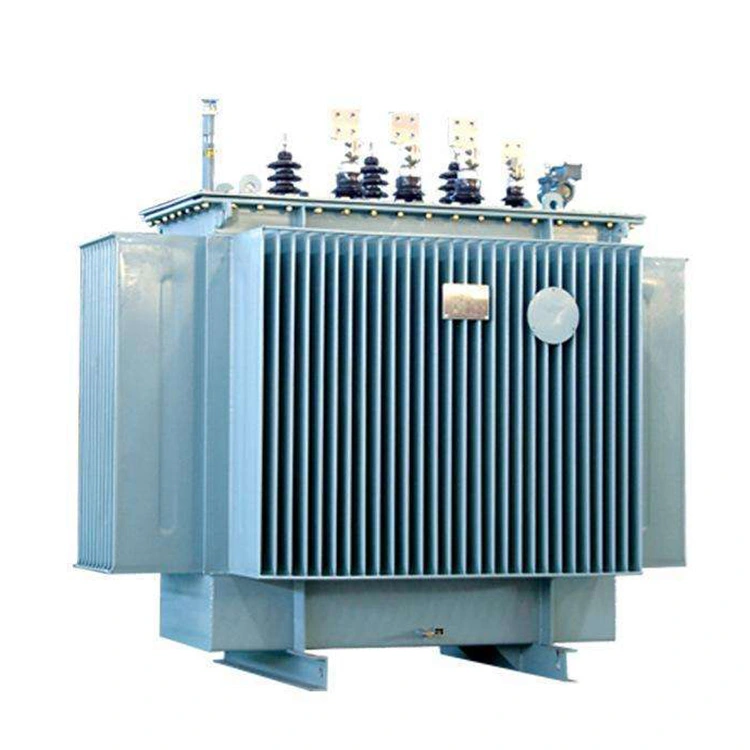

800kva 10kv Step Up olajjal töltött teljesítménytranszformátor

A 800 kva-os, 10 kv-os, olajjal töltött teljesítménytranszformátorokat széles körben használják elektromos áramrendszerekben feszültségátalakításra és áramelosztásra. Az elektromágneses indukció elvét kihasználva növelik vagy csökkentik a feszültségszinteket, hogy megfeleljenek a különböző energiahálózatok és végfelhasználók igényeinek. Megbízható szigetelési és hűtési teljesítményüknek köszönhetően a 800 kva-os, 10 kv-os, olajjal töltött teljesítménytranszformátorokat általában alállomásokba, ipari létesítményekbe, kereskedelmi fejlesztésekbe és mezőgazdasági villamosenergia-rendszerekbe telepítik.

1. Működési elv és fő összetevők

A 800 kva-s, 10 kv-os, olajjal töltött teljesítménytranszformátor elsődleges összetevői a mágneses mag, a tekercsek, a szigetelőolaj és a tartály szerelvény.

A magot általában kiváló minőségű szemcseorientált szilíciumacél rétegekből vagy tekercselt magszerkezetekből állítják elő a hiszterézis és az örvényáram-veszteségek minimalizálása érdekében. A tekercsek, amelyek a tervezési követelményektől függően készülhetnek réz- vagy alumíniumvezetőből, nagyfeszültségű és kisfeszültségű tekercsekből állnak, amelyek a kívánt átalakítási arány eléréséhez vannak elrendezve.

A transzformátor tartálya szigetelő ásványolajjal van feltöltve, amely két alapvető funkciót lát el. Először is elektromos szigetelést biztosít a feszültség alatt álló részek és a földelt alkatrészek között. Másodszor, hűtőközegként működik azáltal, hogy a természetes olajkeringés révén elvezeti a hőt a tekercsekről és a magról. A szabványos ONAN hűtőrendszerekben a hő az olajból a tartály falaira kerül, majd a környező levegőbe kerül.

A házat úgy tervezték, hogy védelmet nyújtson a feszültség alatt álló részekkel való véletlen érintkezés és az idegen tárgyak behatolása ellen, ami normál üzemi körülmények között biztosítja a biztonságos és megbízható működést.

2. Teljesítményjellemzők és tipikus alkalmazások

A 800 kva-os, 10 kv-os, olajjal töltött erősáramú transzformátorok a besorolások széles skálájában állnak rendelkezésre, a kis elosztóegységektől az átviteli hálózatokban használt nagy teljesítménytranszformátorokig. Az általános elosztótranszformátorok névleges értéke 100 kVA-tól 2500 kVA-ig terjed, tipikus feszültségkombinációkkal, például 10 kV/0,4 kV, 11 kV/0,415 kV.

A legfontosabb elektromos paraméterek általában a következők: névleges teljesítmény, elsődleges és másodlagos feszültség, impedancia feszültség, terhelésmentesség, terhelési veszteség, frekvencia.

A 800kva-os, 10kv-os, olajjal töltött teljesítménytranszformátorokat úgy tervezték, hogy megbízhatóan működjenek körülbelül -25°C és +40°C közötti környezeti hőmérsékleten, hogy alkalmassá tegyék őket a különböző éghajlati viszonyokhoz. Háromfázisú konfigurációjukat széles körben alkalmazzák az ipari és közüzemi áramellátó rendszerekben, míg a vonatkozó elektromágneses kompatibilitási szabványoknak való megfelelés segít minimalizálni a közeli berendezésekkel való interferenciát.

3. Előnyök és biztonsági funkciók

A 800 kva-s, 10 kv-os, olajjal töltött teljesítménytranszformátorok egyik fő előnye a kiváló szigetelési és hűtési képességük. A transzformátorolaj sokkal nagyobb dielektromos szilárdsággal rendelkezik, mint a levegő, ami lehetővé teszi a kompakt kialakítást, miközben megfelelő elektromos távolságokat tart fenn. Ugyanakkor az olaj hatékonyan nyeli el és továbbítja a működés során keletkező hőt, ami hozzájárul a nagyobb hatékonysághoz és a hosszabb élettartamhoz.

Az olaj emellett védőréteget is biztosít a nedvesség ellen, ami csökkenti a szigetelés romlásának kockázatát párás környezetben. A 800kva-os, 10kv-os, olajjal töltött teljesítménytranszformátorokat különösen alkalmassá teszi kültéri telepítésre és változó időjárási viszonyoknak kitett helyekre.

Az üzembiztonság fokozása érdekében a 800 kva-os, 10 kv-os, olajjal töltött teljesítmény-transzformátorokat védőeszközökkel, például nyomáscsökkentő szelepekkel látják el. Abban az esetben, ha olyan belső hiba lép fel, amely túlzott nyomásnövekedést okoz a tartályon belül, a szelep automatikusan kiengedi a nyomást a mechanikai sérülések elkerülése érdekében. A transzformátor besorolásától és alkalmazásától függően további védelmi rendszerek lehetnek olajszintjelzők, hőmérséklet-figyelő eszközök, Buchholz relék és gázérzékelő rendszerek.

A Wenzhou XiFa Electrical Power Equipment Co., Ltd. személyre szabhatja a magkonfigurációkat, a tekercselési anyagokat és a mechanikai elrendezéseket is, hogy megfeleljen a konkrét telepítési korlátoknak vagy működési követelményeknek.

Műszaki előírás:
