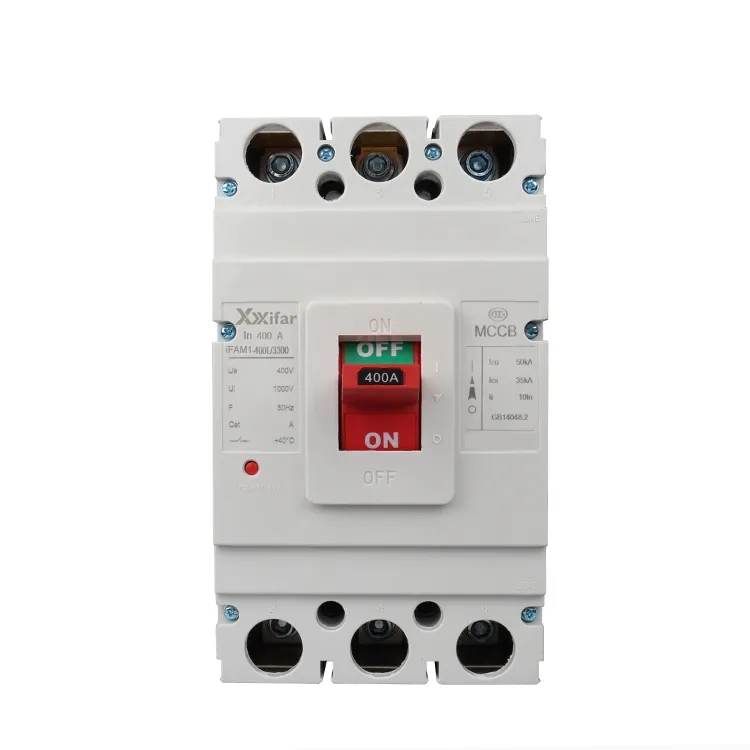

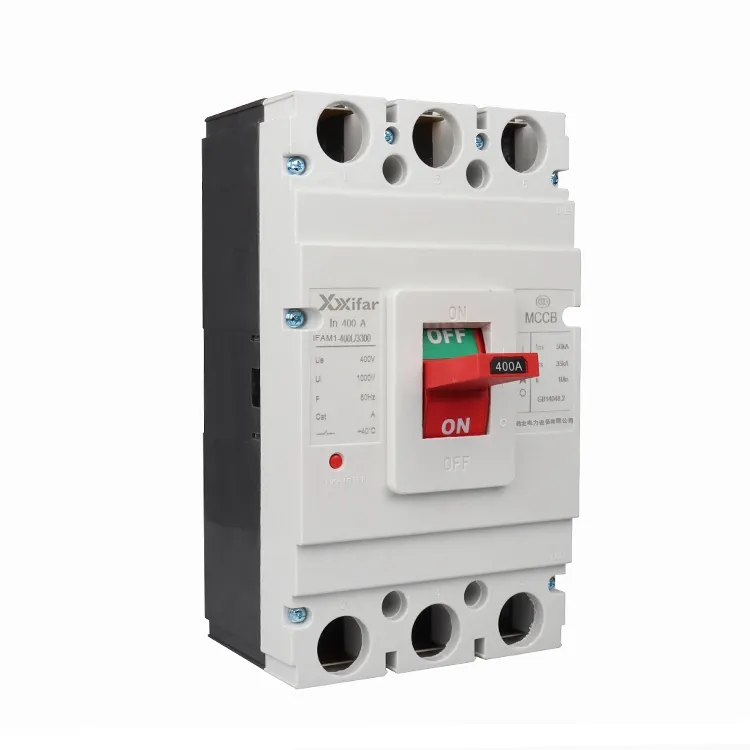

DC 250a 4p öntött ház megszakító Mccb elektromos

Dc 250a 4p öntött házas megszakító mccb elektromos szerkezeti alkatrészekben:

1. Kapcsolatfelvételi rendszer:

A dc 250a 4p öntött házas megszakító mccb szerelvény érintkezője rézalapú ötvözetből készült mozgó és rögzített érintkezőkből áll. Egyensúlyt biztosít az elektromos vezetőképesség és a mechanikai tartósság között. A dc 250a 4p öntött házas megszakító mccb érintkezői általában ezüstözöttek, hogy jobb teljesítményt érjenek el a megszakítóképesség terén. Névleges feltételek mellett a rendszer 20 000 műveletet meghaladó mechanikai élettartamot érhet el.

2. Ív oltókamra:

A dc 250a 4p öntött házas mccb megszakító ívkamrája egy köteg fém ívelosztó lemezzel van felszerelve, amelyek az ívet több kisebb ívre osztják az ívfeszültség növelése és a kioltás felgyorsítása érdekében. A nagyobb teljesítményű modellekben a mágneses kifújási technológiát egy dc 250a 4p öntött házas mccb megszakítón alkalmazzák. Az elektromágneses erő az ívet az ívcsatornába hajtja, hogy lehetővé tegye az ív körülbelül 10 ms-on belüli kioltását.

3. Működési mechanizmus:

a dc 250a 4p öntött házas mccb megszakító opcionálisan kézi működtető fogantyúval és motoros meghajtóval van felszerelve a távvezérléshez. A mechanizmust az IEC 60947-2 szabványnak megfelelően tervezték, hogy stabil teljesítményt biztosítson a -20°C és +40°C közötti környezeti hőmérsékleti tartományban.

4. Kioldási mechanizmus:

A kioldórendszer jellemzően egyesíti a hő- és mágneses védelmet. A hőkioldó egység bimetál szalagot használ a túlterhelés elleni védelem érdekében, amely inverz idejű áramjellemzőt követ. A mágneses kioldó egység gyors reagálású elektromágneses mechanizmust alkalmaz. Amikor a rövidzárlati áram eléri az előre beállított küszöbértéket, körülbelül 5 ms-on belül kioldás következhet be.

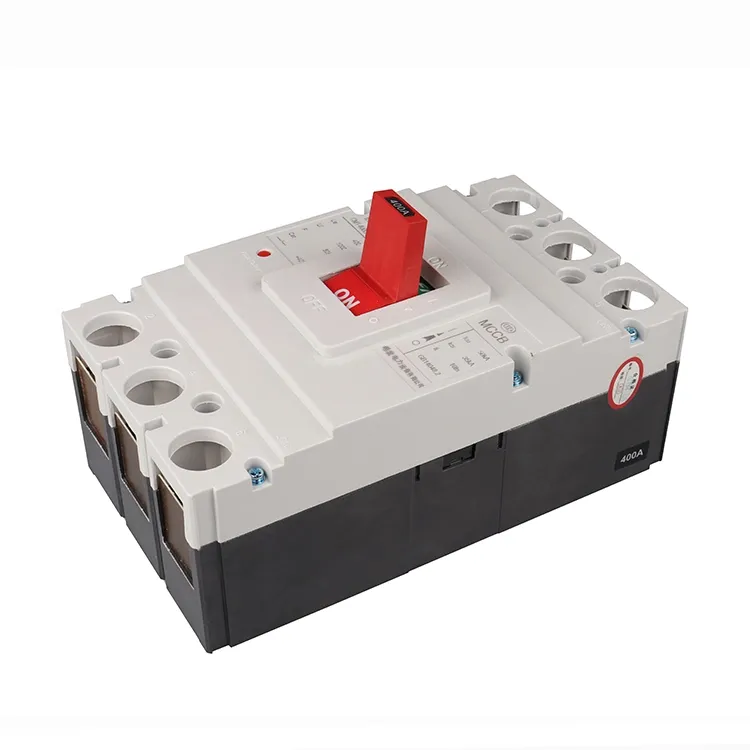

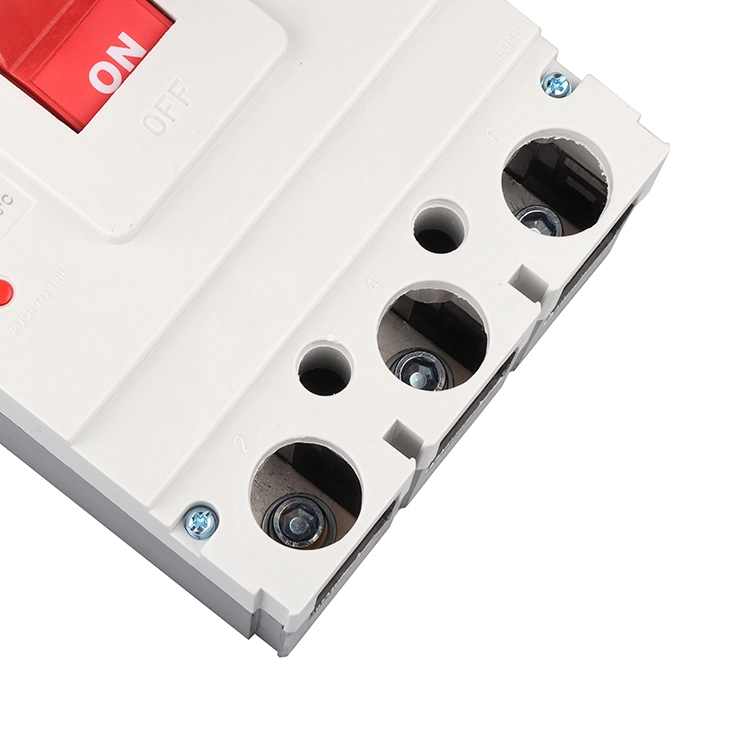

5. Öntött szigetelő tok

A dc 250a 4p öntött házas mccb megszakító burkolata üvegszál erősítésű, hőre keményedő műanyagból készül, amely megfelel az UL94 V-0 égésgátló követelményeknek. A dc 250a 4p öntött házas mccb megszakító kialakítása jellemzően megfelel az IP40-es védelemnek, amely megakadályozza, hogy 1 mm-nél nagyobb szilárd tárgyak kerüljenek be.

dc 250a 4p öntött ház megszakító mccb elektromos paraméterben:

A dc 250a 4p öntött házas mccb megszakító legfontosabb műszaki paraméterei:

1. Névleges végső rövidzárlati megszakító kapacitás (Icu):

Az Icu azt a maximális rövidzárlati áramot jelöli, amelyet a dc 250a 4p öntött házas megszakító extrém körülmények között megszakíthat. A Wenzhou XieFa Electic Power Equipment Co., Ltd. általános besorolásai közé tartozik a 25 kA, 35 kA és 50 kA, alacsony teljesítménytényező mellett tesztelve, amely általában 0,2.

2. Névleges szolgáltatási rövidzárlati megszakító kapacitás (IC)

Az Ics azt jelzi, hogy a dc 250a 4p öntött házas megszakító képes ismételten megszakítani a hibaáramokat. A Wenzhou XiFA Electic Power Equipment Co., Ltd.-nél működő öntött házas megszakító MCCB-k általában az Icu legalább 75%-át érik el. A tesztelés több megszakítási sorozatot tartalmaz meghatározott áramszinteken.

3. Jelenlegi korlátozó teljesítmény

A Wenzhou XiFa Electic Power Equipment Co., Ltd. 250a 4p öntött házas megszakítója az optimalizált érintkező-kialakításon és az ívvezérlésen keresztül körülbelül 50–70%-kal tudja korlátozni a csúcszárlati áramot. Ez jelentősen csökkenti az áramelosztó rendszer mechanikai és termikus igénybevételét.

A 250a 4p öntött házas megszakító kioldási jellemzőinek osztályozása:

A típus: 2–3 × In: alkalmas félvezető védelemre

B típus: 3–5 × In: általános célú, beleértve a személyvédelmet

C típus: 5–10 × In: szabványos elosztó áramkörök

D típus: 10–20 × In: induktív terhelések, például transzformátorok

K típus: 8–14 × In: dedikált motorvédelem
