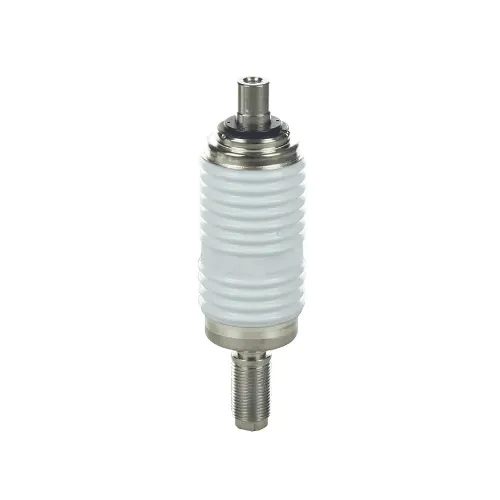

Nagyfeszültségű 11kv öntött vákuum megszakító

A 2006-ban Kínában alapított Wenzhou Xifa Electric Power Equipment Co., Ltd. több mint 10 éve foglalkozik nagyfeszültségű 11kv-os öntött vákuummegszakítókkal és középfeszültségű elosztással. A piaci igények kielégítése érdekében ez a termék epoxigyantát használ külső szigetelő közegként, amelybe a vákuummegszakító teste egybe van zárva. Alapelemként tervezték, és a KYN28 és XGN kapcsolóberendezésekben használt megszakítókhoz (pl. VS1, ZN63, VD4) szolgál. A nagyfeszültségű, 11kv-os, öntött vákuummegszakító kihasználja a nagyvákuumú közegek kiemelkedő szigetelési és ívoltó tulajdonságait ((10⁻² Pa-nál kisebb nyomáson), az áramkör megszakítása és zárása hiba vagy normál terhelés esetén megvalósítható.

Kérdés küldése

termékleírás

A 11 kV-os öntött vákuummegszakító a Wenzhou Xifa Electric Power Equipment Co., Ltd., amelyet kifejezetten a zord időjárási körülményeknek való megfelelésre terveztek. Alkalmas rendkívül kihívást jelentő környezetek telepítésére, mint például tengerparti alállomások, magas tengerszint feletti, nedves hegyvidéki területek, tengeri platformok kiegészítő létesítményei stb. Ezen túlmenően, megfelel az IEC 62271-100 szabványnak. A következő műszaki jellemzőkkel és előnyeivel rendelkezik.

Egyedülálló „hárombiztos” formázási eljárás:

1. Kondenzáció elleni védelem: A belső légrés szilárd szigeteléssel történő megszüntetése megakadályozza a felületi átcsapódást.

2. Deformációgátló: Az öntött szerkezet növeli az ívoltó kamra mechanikai szilárdságát.

3. Öregedésgátló: Az egyedülálló epoxi rendszer kiválóan ellenáll az ultraibolya sugárzásnak és a hideg/meleg hőmérsékleti ciklusoknak, így biztosítja a szigetelőrendszer hosszú távú megbízhatóságát, és támogatja a 20 éves élettartamot a kültéri szekrényekben.

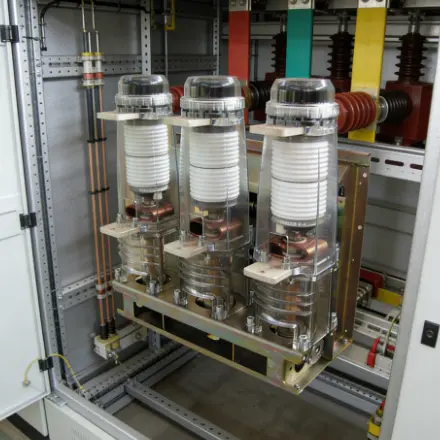

A nagyfeszültségű, 11kv-os öntött vákuummegszakító beltéri középfeszültségű kapcsolószekrényekben, kültéri oszlopra szerelhető megszakítókon és ipari üzemekben használható. Alkalmas gyakori működésre, rövidzárlati megszakításokra és zord környezetekre, így biztosítva a maximális tápellátás biztonságát és stabilitását.

High Voltage 11kv Molded Vacuum Interrupter

Miért válassz minket?

1. Tervezésünket az IEC szabványra alapozzuk, és a tervezési célt a zord környezetek követelményei alapján határozzuk meg.

2. A magas páratartalommal és a sópermettel szembeni ellenállással kapcsolatos adatok alátámasztják a szakmai jelentéseket.

3. Kiváló minőség és elfogadható ár, valamint 24 órás értékesítés utáni szolgáltatás

A szövetkezeti ügyfelek visszajelzései:

Egy indonéziai tengeri hőerőműben a helyi páratartalom folyamatosan 85% felett van, és sóköd is társul hozzá. A helyiek gyakran szenvednek a vákuum-megszakító károsodásától. A Wenzhou Xifa Electric Power Equipment Co., Ltd. nagyfeszültségű, 11 kv-os, öntött vákuum-megszakítóinak megvásárlása után 3 évig működött, nem fordult elő szigetelésromlás vagy korrózió okozta hiba. Ezenkívül a költségek 20%-kal csökkentek.

High Voltage 11kv Molded Vacuum Interrupter

Műszaki paraméter

Névleges feszültség	12 KV
Névleges frekvencia	50/60 H
Névleges áram	630/1250 A	1250/2000/2500/3150 A
Névleges rövidzárlati megszakító áram	20/25 KA	25/31,5/40 KA
Névleges rövidzárlati záróáram	50/63 KA	63/80/100 KA
rövid idejű ellenállási áram (4s)	20/25 KA	25/31,5/40 KA
Névleges csúcsellenállási áram	50/63 KA	63/80/100 KA
Hurokellenállás névleges érintkezési nyomás alatt	≤25 μΩ	≤20 μΩ
Érintkező önzáró erő	80±40 N	250±50 N
Megszakítási műveletek száma névleges rövidzárlati megszakítóáram mellett	30 (E2 osztály)	20-30 (E2 osztály)

Termék GYIK:

1. kérdés: Milyen szinten esik az Ön szigetelési teljesítménye az IEC szabványokhoz? Meg tudná adni a teljesítményfrekvencia és a villámimpulzus-tűrő feszültségek konkrét értékeit?

A1: A nagyfeszültségű, 11 kV-os öntött vákuum-megszakítók megfelelnek a 12 kV-os berendezések "általános szigetelési szintjének", az IEC 62271-1 szabvány szerint. A tipikus paraméterek a következők:

Tápfrekvencia-ellenállási feszültség (1 perc): 42 kV (földre / fázisok között) / 48 kV (megszakítón)

Ütésálló feszültség (csúcs): 75 kV (földre / fázisok között) / 85 kV (a megszakítónál)

Exporttermékeink számára 10-15%-os tervezési árrést terveztünk, hogy biztosítsuk a biztonságos működést még hálózati ingadozások vagy zord körülmények között is.

Q2: Milyen vizsgálatokat végez, mielőtt a termékek elhagyják a gyárat? Hogyan biztosíthatja, hogy mindegyik, amit nekem szállít, jó minőségű legyen?

A2: 100%-os ellenőrzési rendszert vezetünk be. Minden egyes ívoltó kamra kiszállítása előtt a következő teszteken kell megfelelnie:

Hálózati frekvencia feszültségállósági teszt: Ellenőrizze a belső szigetelést és a vákuum mértékét.

Hurokellenállás teszt: Biztosítson jó érintkezést.

Mágneses vezérlésű vákuummérő teszt: A tényleges mért belső vákuumszint (jobb, mint 1,33 × 10⁻3 Pa).

Megjelenés és méret ellenőrzése.

Minden vizsgálati adatot rögzítünk és archiválunk, lehetővé téve az egyéni nyomon követhetőséget.
