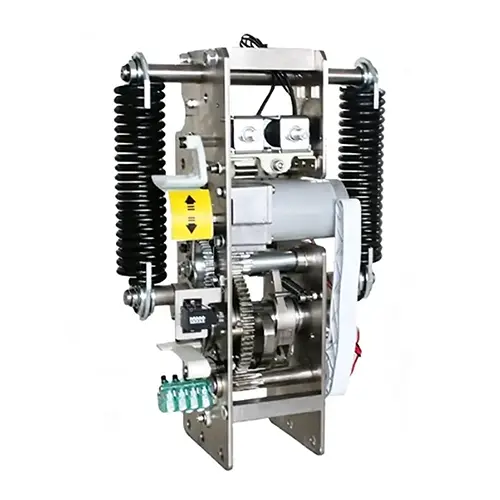

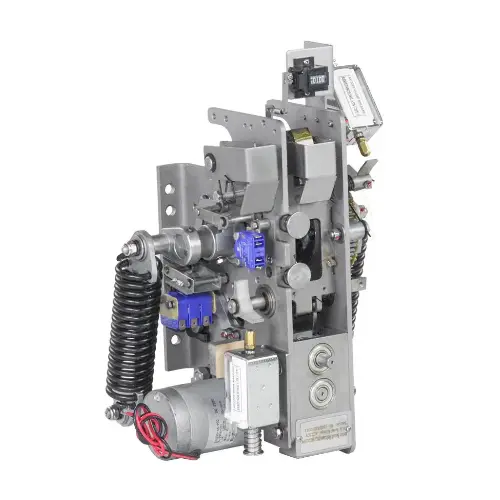

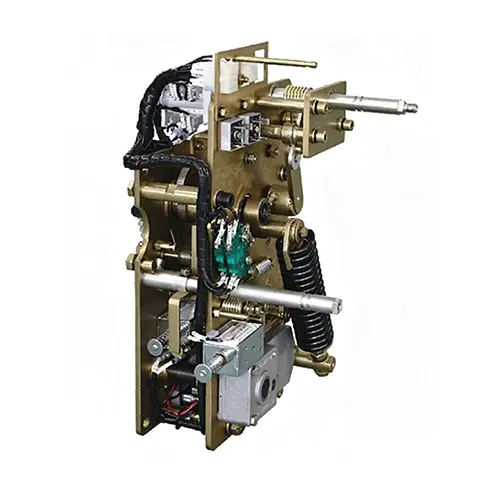

A vákuummegszakító rugós töltés működési mechanizmusának alapelve a rugóenergia tárolásában, visszatartásában és felszabadításában rejlik, hogy gyors, megbízható kapcsolást hajtson végre.
Energiatárolás: A motor fogaskerekeken és bütykökön keresztül összenyomja/nyújtja a zárórugót, így az elektromosságot rugalmas potenciállá alakítja; végálláskapcsolók leállítják a motort, ha teljesen fel van töltve.
Energiavisszatartás: A kilincsek/kilincsek készenléti állapotban rögzítik a rugót, készen áll az aktiválásra.
Energia kioldás: Parancsra a zár kiold, és a rugó energiája az érintkezőket zárásra (áramkör csatlakoztatása) vagy nyitására (ívoltás és áramszünet) hajtja.
| Paraméterek | Egységek | Műszaki paraméterek |
| Zárási kimeneti energia | J | 85-120 |
| Mechanizmus záró és nyitó kimeneti szög | o | 42-46 |
| Segédkapcsoló érintkező logaritmusa | 一 | 6K6B |
| Menetkapcsoló érintkező logaritmus | 一 | 2K2B |
| Motor töltési idő | S | <10 |
| Kezelt töltött pillanat | N ·m | <20 |
| Motor teljesítmény | W | 40 (AC/DC 220V/110V) |
| Záró elektromos mágnes ellenállás (DC) | Ω | 130 (220 V)/33 (110 V) |
| Záró elektromos mágnes ellenállás (AC) | Ω | 56 (220 V)/10,3 (110 V) |
| Nyitási elektromos mágnes ellenállás (DC) | Ω | 105 (220 V)/33 (110 V) |
| Nyitási elektromos mágnes ellenállás (AC) | Ω | 39 (220 V)/10,3 (110 V) |
| Mechanizmus állóképesség | Ts | 10000 |
1.Gyors és megbízható: A motoros energiatárolás kevesebb mint 10 másodperc alatt befejeződik, az azonnali energiafelszabadulás precíz, gyors kapcsolást biztosít (nyitási idő <30 ms).
2. Kettős működés: Támogatja mind az elektromos, mind a kézi energiatárolást/működtetést, garantálva a működést áramkimaradás esetén is.
3. Hosszú élettartam: A robusztus mechanikus szerkezet akár 10 000+ műveletet is lehetővé tesz, stabil teljesítménnyel rövidzárlati erők esetén is.
4. Biztonságos és stabil: A reteszelő mechanizmusok megakadályozzák a véletlen kioldást, míg az összehangolt mechanikus-elektromos vezérlés biztosítja a hibás működést.
5. Alacsony karbantartási igény: A moduláris felépítés leegyszerűsíti az alkatrészcserét, csökkenti az állásidőt és az üzemeltetési költségeket.
● Telepítés előtt ellenőrizze a megjelenést és az alkatrészeket, hogy nem sérültek-e, és győződjön meg arról, hogy a modell és a paraméterek összhangban vannak.
● Szerelje fel a mechanizmust szilárdan a megszakítótestre a szerelési rajz szerint, biztosítva a koncentrikusságot és a szoros csatlakozást.
● Állítsa be megfelelően a hajtórudat, a löketet és a véghelyzetet a stabil és rugalmas működés érdekében.
● Csatlakoztassa megfelelően a vezérlőáramkört, és egyenként tesztelje a kézi energiatárolást, az elektromos energia tárolást, a zárási és nyitási funkciókat.
● Rendszeresen ellenőrizze a rögzítőket, hogy elkerülje a kilazulást, és tartsa tisztán és szárazon a mechanizmust.
● A zökkenőmentes működés érdekében időközönként kenje meg a forgó és súrlódó részeket.
● Ellenőrizze a rugók, tekercsek, segédkapcsolók és vezetékek állapotát rendellenes felmelegedés vagy sérülés szempontjából.
● Rendszeresen ellenőrizze a műveletek teljesítményét a megbízható nyitás és zárás érdekében.
● A kopott alkatrészeket időben cserélje ki, és vezessen teljes karbantartási nyilvántartást.
● Ingyenes online/helyszíni képzést biztosítunk, amely kiterjed a telepítésre és üzembe helyezésre, a napi karbantartásra és a hibadiagnosztikára, segítve az ügyfél üzemeltetési és karbantartási csapatát, hogy gyorsan elsajátítsa az üzemeltetési ismereteket.
● A helyszíni berendezések átvételének és minősítésének dátumától számított 12 hónapon belül.A jótállási idő alatt az emberi tényezők által nem károsodott alapelemek (például energiatároló motor, záró és nyitó tekercs, rugó, segédkapcsoló stb.) cserére és javításra kerülnek.
