11kv 25ka Vcb vákuumpalack megszakító

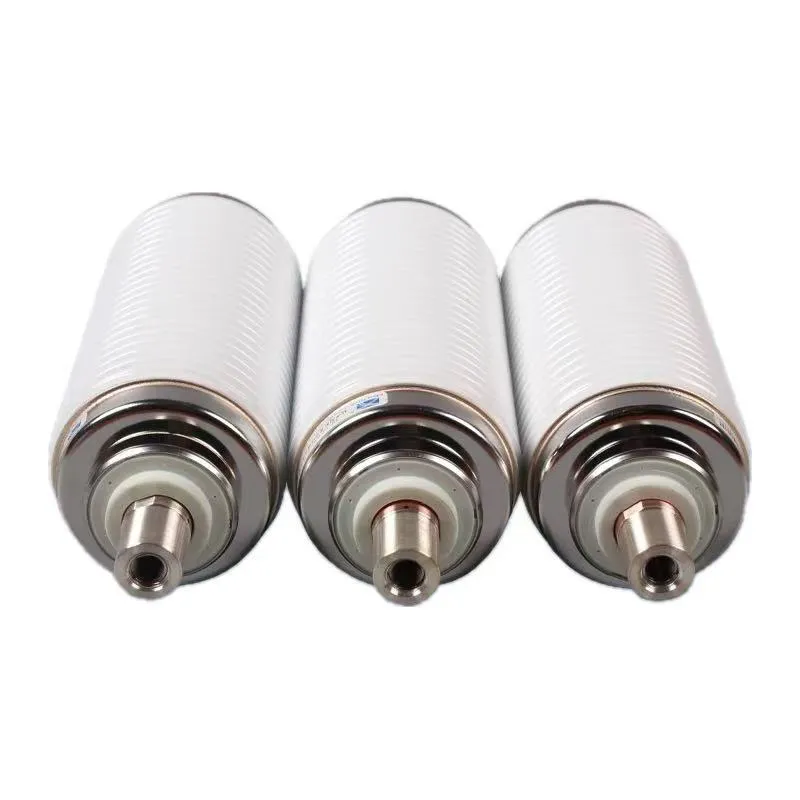

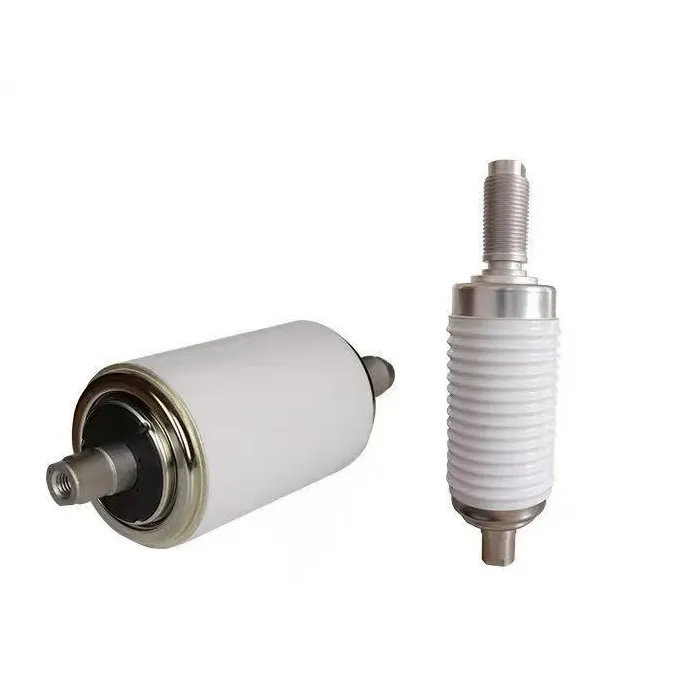

A 11kV-os 25ka vcb vákuumpalackos megszakító a középfeszültségű vákuum-megszakítók mag ívoltó eleme, amelyet széles körben használnak a 11kV-os áramelosztó rendszerekben. Teljesen zárt kerámia burkolattal rendelkezik, CuCr50 ötvözet érintkezőkkel és nagyvákuumú (≤5 × 10⁻⁴ Pa) ívoltó közeggel, kompakt szerkezettel, könnyű tömeggel és kiváló szigetelési teljesítménnyel. A névleges rövidzárlati megszakítóáram 25 kA, a névleges áram 630 A és 2000 A között mozog, a mechanikai élettartam pedig több mint 10 000 művelet, megfelel az IEC 62271-100 szabványnak, alkalmas beltéri kapcsolóberendezésekhez ipari és áramelosztási forgatókönyvekben.

A 11kv 25ka vcb vákuumpalack megszakító működési elve a vákuumíves oltáson alapul: záráskor a mozgó érintkezőt a működtető mechanizmus hajtja, hogy érintkezzen a statikus érintkezővel, áramutat képezve. Nyitáskor az érintkezők szétválnak, és ív keletkezik, amely gyorsan lehűl és kialszik a vákuumban lévő alacsony részecskesűrűség miatt, azonnali dielektromos szilárdság-visszanyeréssel. Működés közben az árnyékolási rendszer elnyeli az ívenergiát, hogy megakadályozza a fémgőz lerakódását, míg a rozsdamentes acél harmonika biztosítja a légtömörséget az érintkező mozgása során, biztosítva az energiarendszer stabil és megbízható működését.

Előnyök:

Erős megszakítási kapacitás: Megbízhatóan megszakítja a 25 kA rövidzárlati áramot, megfelel az IEC 62271-100 szabványnak.

Gyors és stabil: Az ív ezredmásodperc alatt kialszik; nincs újragyújtás; a dielektromos visszanyerési sebesség páratlan.

Hosszú élettartam és alacsony karbantartási igény: A CuCr érintkezők alacsony kopásúak; mechanikai élettartam ≥10 000 művelet; szinte karbantartásmentes.

Biztonságos és környezetbarát: Nincs olaj/gáz; nincs robbanás/tűzveszély; ív nincs kitéve; alacsony zajszint és nulla szennyezés.

Kompakt és megbízható: Kis méret, könnyű súly, kiválóan alkalmazható beltéri kapcsolóberendezésekhez; stabil teljesítmény zord körülmények között is.

GYIK

K: Hogyan kell telepíteni és karbantartani a 11kv 25ka vcb vákuumpalack megszakítót?

V: Először is, függőlegesen telepítse a VCB-be, és biztosítsa a koncentrikusságot a működési mechanizmussal.

Másodszor, kerülje a mechanikai ütést, és tartsa tisztán/száraznak a telepítés során.

Végül, nincs szükség belső karbantartásra; cserélje ki, ha az érintkező kopása meghaladja a határértéket (≤3 mm).

Rendszeresen ellenőrizze a szigetelést és a tömítettséget; kövesse a gyártó tesztciklusait.

K: Kompatibilis a 12 kV-os energiarendszerekkel?

V: Igen, teljesen kompatibilis. A névleges feszültség 11 kV, amelyet úgy terveztek, hogy illeszkedjen a 12 kV-os áramelosztó rendszerhez, és megfeleljen a legtöbb középfeszültségű forgatókönyv tényleges alkalmazási igényeinek.

K: Milyen érintkezési anyagot használnak, és mik az előnyei?

V: CuCr50 ötvözet érintkezőket alkalmaz, amelyek előnye az alacsony kopás, az erős ívellenállás és a hosszú élettartam, stabil szakítási teljesítményt biztosítva még 25 kA rövidzárlati áram alatt is.

A termékek csomagolása és szállítása:
