3 fázisú 200 amperes, biztosíték nélküli leválasztó kapcsoló

Professzionális gyártásként a Wenzhou XiFa Electric Power Equipment Co., Ltd. szigorúan követi a minőség-ellenőrzési rendszert az egyes háromfázisú, 200 amperes, biztosíték nélküli leválasztó kapcsolók előállításához. A 3 fázisú, 200 amperes, biztosíték nélküli megszakító kapcsoló műhelyében a vezetők minden gyártási folyamatot ellenőriznek, hogy zökkenőmentesen működnek-e, hogy megbizonyosodjanak a gyors és késedelmes szállításról. Amikor a leválasztó kapcsoló befejeződött, el kell végezni egy sor gyári tesztet, például mechanikai működési tesztet, hogy ellenőrizzék a zökkenőmentes és megbízható kapcsolási műveletet és a teljesítményfrekvencia-tűrő feszültségtesztet a főáramkör és a szigetelés részein.

Kérdés küldése

termékleírás

A háromfázisú, 200 amperes, biztosíték nélküli megszakító kapcsoló jobb megismerése érdekében bevezethetnénk egy biztosíték nélküli leválasztó kapcsolót az áramellátó rendszer funkciójából. Az alábbiak szerint lehetne bemutatni:

1. Áramleválasztás: Az elektromos berendezések ellenőrzése vagy karbantartása során a 3 fázisú, 200 amperes, biztosíték nélküli megszakító kapcsoló kinyitása teljesen elválasztja a szervizelés alatt álló berendezést a feszültség alatt álló részektől, látható törést okozva és biztosítva a személyzet biztonságát.

2. Kapcsolási műveletek: Az áramrendszer működése során 3 fázisú, 200 amperes, biztosíték nélküli leválasztó kapcsolók működnek a megszakítókkal együttműködve az áramkörök működési konfigurációjának megváltoztatása érdekében – például a gyűjtősínek átvitele vagy az ellátási útvonalak megváltoztatása: rugalmas rendszervezérlést tesz lehetővé.

3. Kis áramok előállítása és megszakítása: A 3 fázisú, 200 amperes, biztosíték nélküli leválasztó kapcsolók közvetlenül csatlakoztathatnak vagy leválaszthatnak kis áramköröket, például terheletlen rövid vezetékeket, feszültségtranszformátorokat és túlfeszültség-levezetőket anélkül, hogy megszakítót kellene működtetni, ezáltal leegyszerűsítve a rutinműveleteket.

4. Koordináció a védelmi eszközökkel: Hiba esetén a 3 fázisú, 200 amperes, biztosíték nélküli megszakító kapcsoló a megszakító kioldása után leválasztja a hibás részt, megakadályozva a hiba kiterjedését és a rendszer stabil működését.

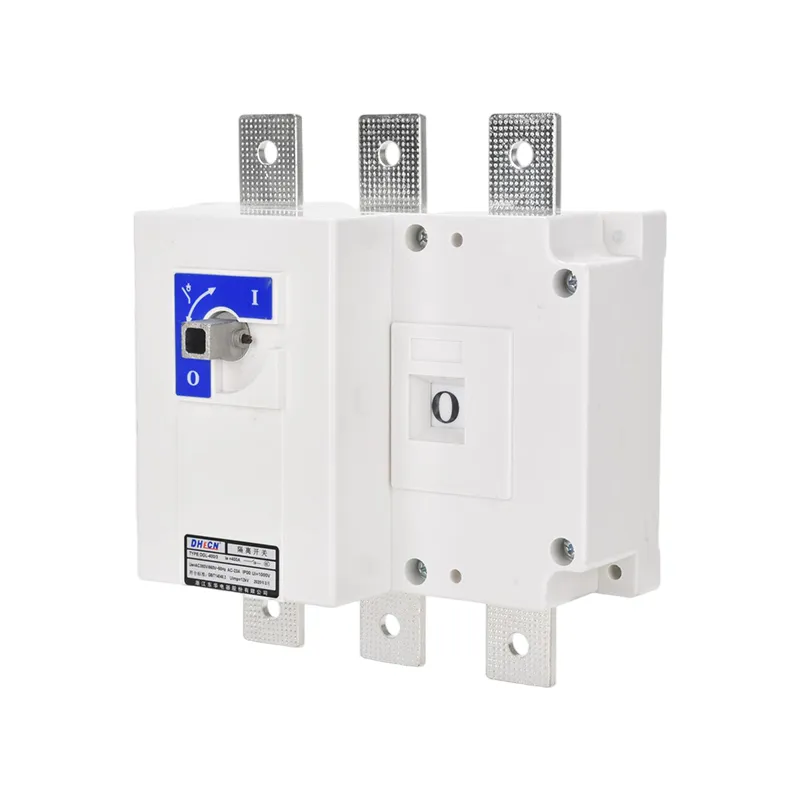

3 Phase 200 Amp Non Fused Disconnect Switch

Termék paraméter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektromos szilárdság (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Működési áram le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motor teljesítmény (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Készítési és megszakítási kapacitás
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA csúcsérték)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanikai élettartam (idő)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektromos élettartam (idő)
Ue=660V Névleges áram le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Súly (kg)
3 pólus	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 pólus	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Üzemi nyomaték (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

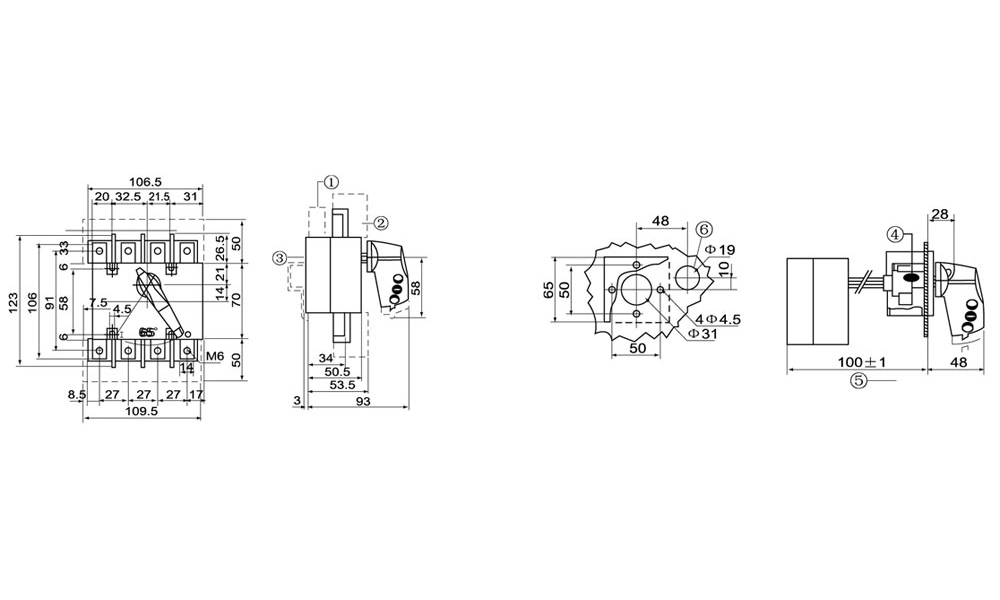

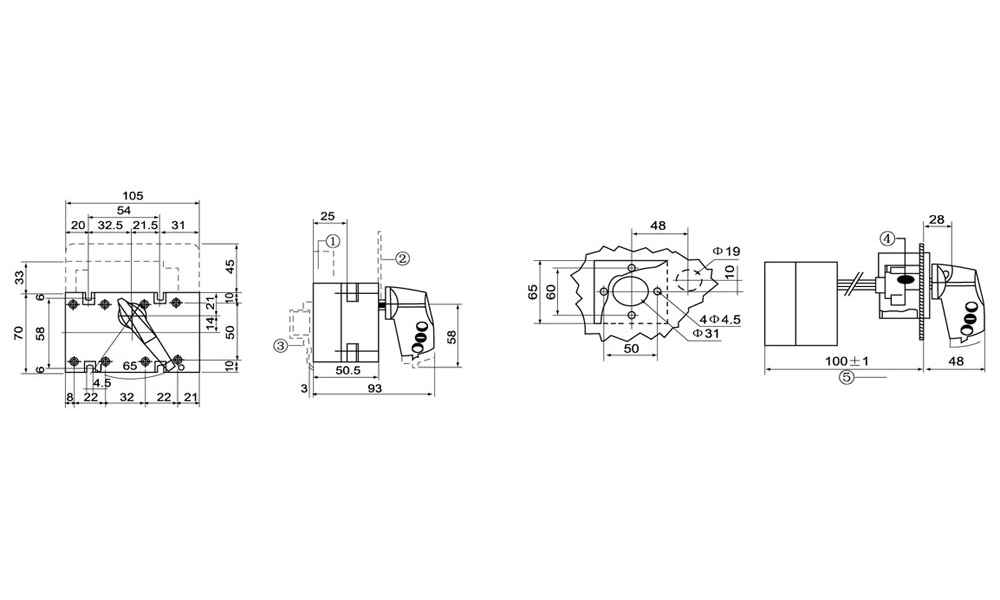

3 Phase 200 Amp Non Fused Disconnect Switch

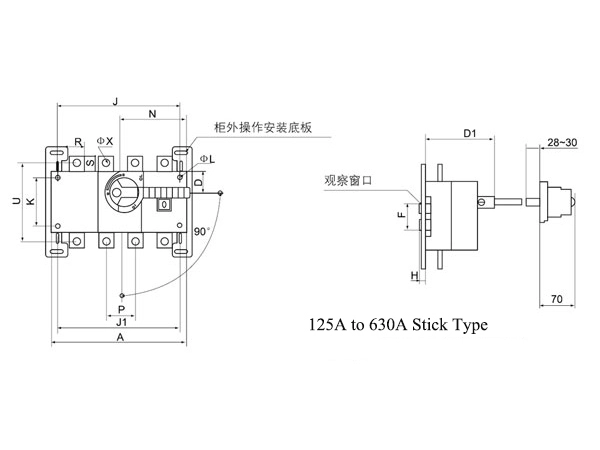

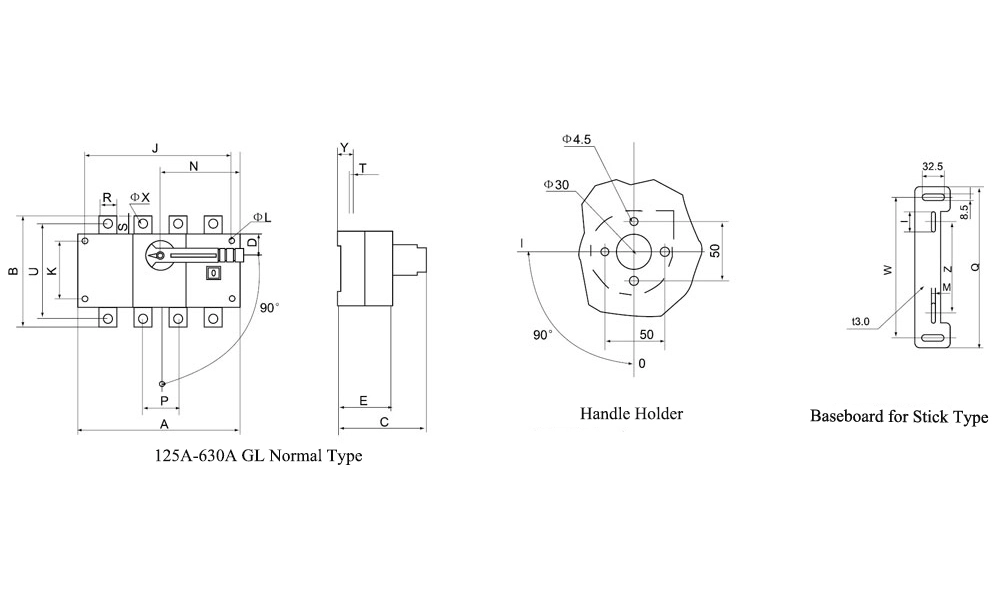

Írja be	Keret mérete és beépítési mérete
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Írja be	Méret
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

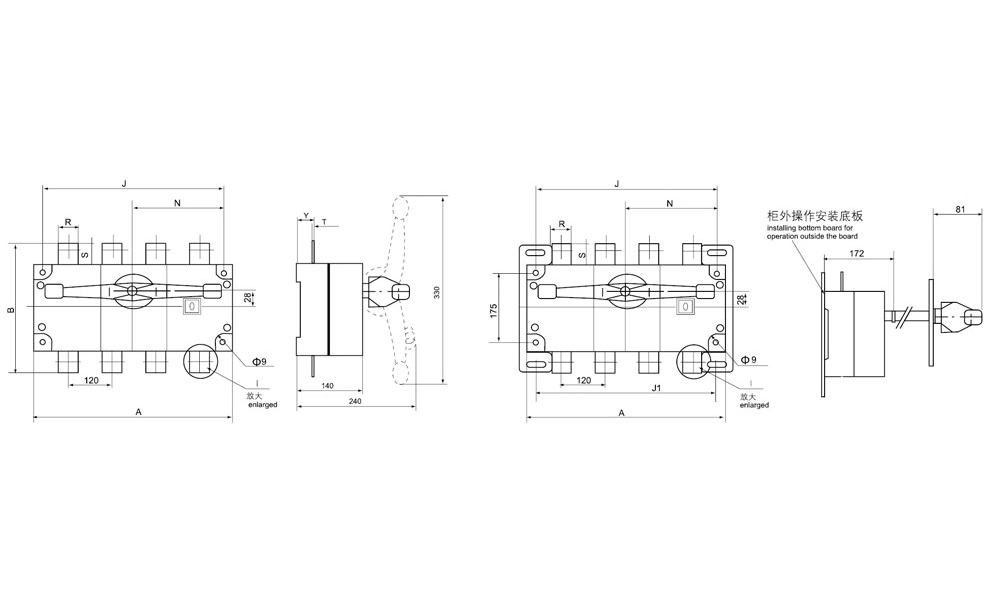

Írja be	Keret mérete és beépítési mérete
GL-1000-4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Termék GYIK:

K: Mi a 3 fázisú 200A-es, biztosíték nélküli megszakító kapcsoló elsődleges funkciója?

V: A háromfázisú, 200A-es, biztosíték nélküli megszakító kapcsoló eszközt biztosít az áramellátás kézi leválasztására a berendezésekről vagy áramkörökről karbantartás és biztonság érdekében. A biztosítékkal ellátott kapcsolókkal ellentétben nem tartalmaz túláramvédelmet – egyszerűen nyitja és zárja az áramkört.

K: Milyen típusú alkalmazásokban használnak általában 3 fázisú 200A-es, biztosíték nélküli megszakítót?

V: A biztosíték nélküli megszakítókat általában akkor telepítik, ha a túláramvédelmet egy felfelé irányuló megszakító vagy biztosíték már biztosítja. Gyakran használják HVAC egységek, motorok, szerszámgépek vagy elosztópanelek helyi leválasztó eszközeiként.

K: Miért válasszon 200 amperes teljesítményt?

V: A 200A névleges feszültség olyan rendszerekhez alkalmas, ahol a maximális folyamatos terhelési áram nem haladja meg a 200 ampert. Ezt a minősítést gyakran használják közepes méretű kereskedelmi és könnyűipari létesítményekben, ahol az elágazó áramkörök vagy az egyes terhelések biztonságos leválasztást igényelnek.

K: Milyen névleges feszültség érhető el egy 3 fázisú, 200A-es, biztosíték nélküli megszakítóhoz?

V: A legtöbb háromfázisú, 200A-es, biztosíték nélküli megszakító 600 V AC névleges feszültséggel rendelkezik, a 240 V és a 480 V a leggyakoribb. Mindig ellenőrizze, hogy az eszköz névleges értéke megegyezik-e vagy meghaladja-e a rendszerfeszültséget.
