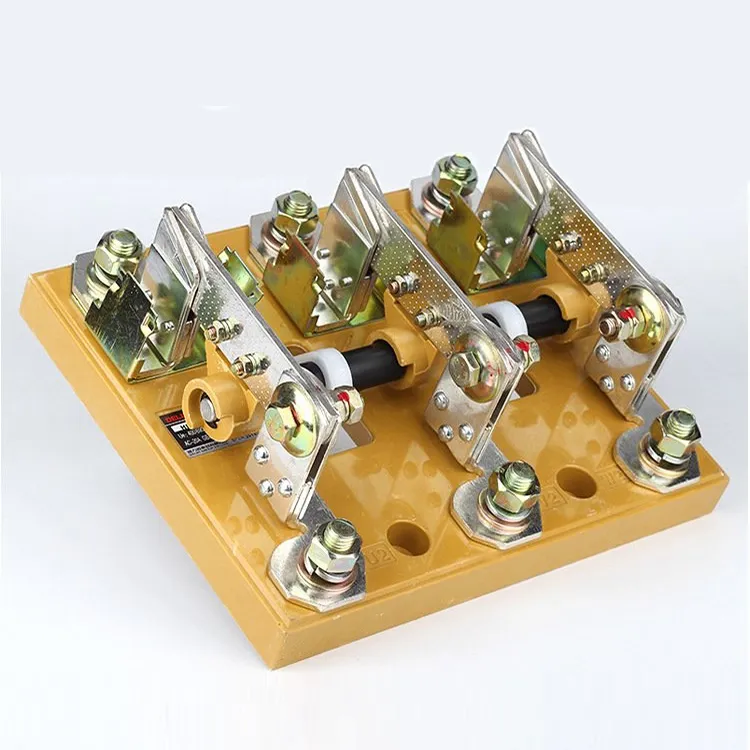

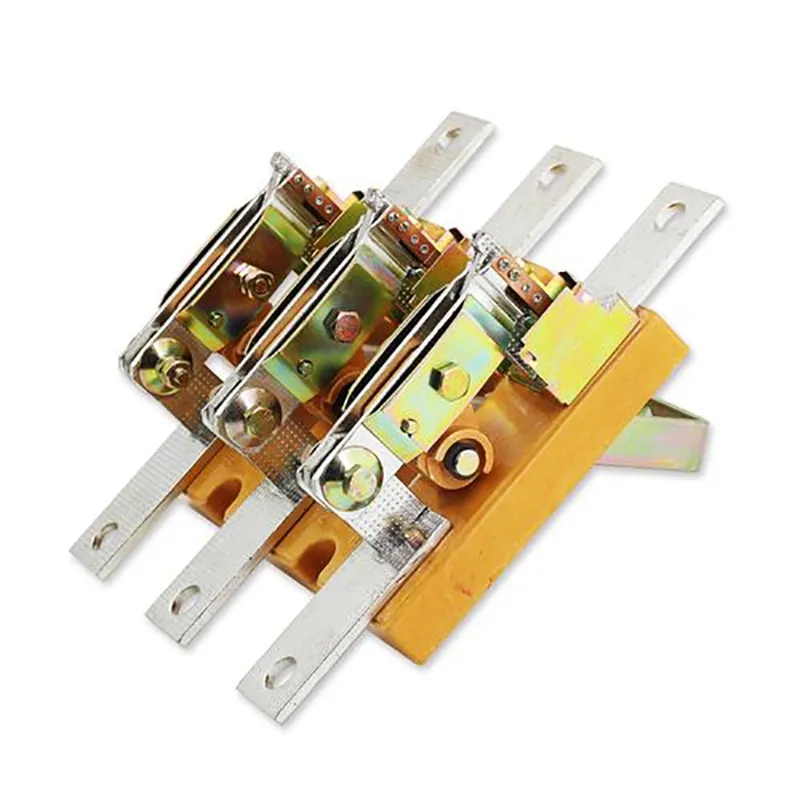

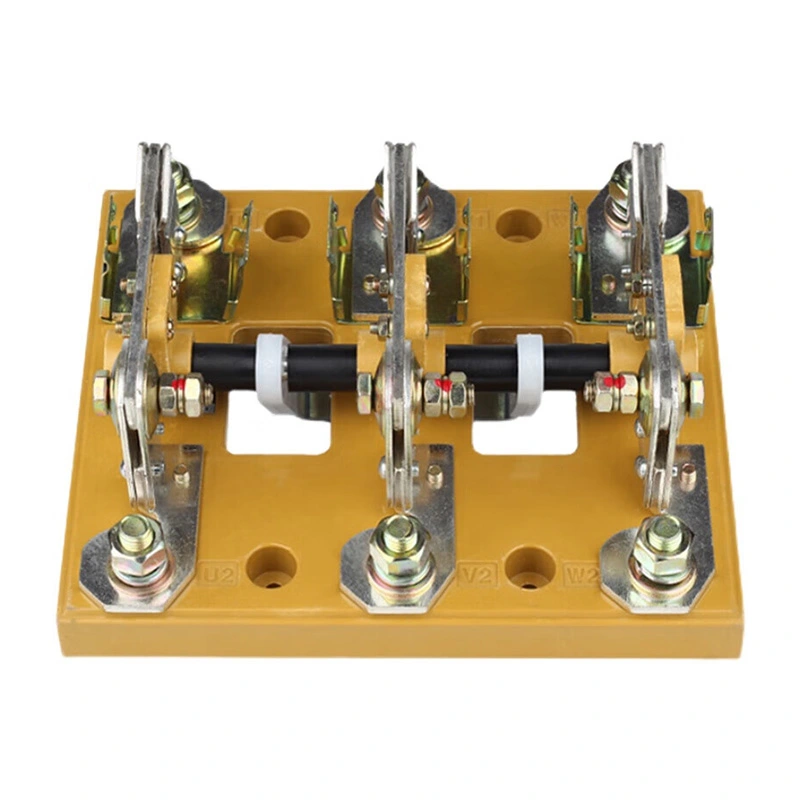

Elektromos szekrény 800 Amperes 3 fázisú leválasztó kapcsoló

A megbízható elektromos szekrény 800 amperes, 3 fázisú lekapcsoló kapcsolójának előállításához a Wenzhou XiFa Electric Power Equipment Co., Ltd. kiváló minőségű rézérintkezőket és robusztus házat alkalmaz a hosszú élettartam biztosítása érdekében. Mindeközben minden elektromos szekrény 800 amperes 3 fázisú megszakító kapcsolója kompakt és egyszerű kialakítású, nemcsak vizuálisan egyértelmű leválasztási pontot biztosít, hanem panelre vagy falra szerelhető is. Eközben minden elektromos szekrény 800 amperes 3 fázisú leválasztó kapcsolóját át kell venni a gyári teszteken a gyors szállítás előtt.

Kérdés küldése

termékleírás

A 800 amperes 3 fázisú megszakító kapcsoló elsősorban áramforrások leválasztására, kapcsolási műveletek végrehajtására, valamint kisáramú áramkörök csatlakoztatására vagy leválasztására szolgáló eszköz. Nem rendelkezik ívoltó képességgel. Nyitott helyzetben az érintkezők meghatározott szigetelési távolságot tartanak, jól látható szakadással; zárt helyzetben a kapcsoló képes normál üzemi áramot szállítani, valamint meghatározott ideig ellenáll a rendellenes körülményeknek, például a rövidzárlati áramnak.

A legtöbb esetben a 800 amperes 3 fázisú megszakító kapcsolót alacsony feszültségű leválasztóként alkalmazzák, ami azt jelenti, hogy 1 kV alatti feszültségre vannak méretezve. Bár működési elve és felépítésük viszonylag egyszerű, nagy mennyiségben gyártják őket, megbízhatóságuk kritikus. Ennek köszönhetően fontos szerepet töltenek be az alállomások és erőművek tervezésében, kivitelezésében és biztonságos üzemeltetésében.

A 800 amperes 3 fázisú megszakító kapcsoló jellemzője, hogy nem tudja megszakítani a terhelési áramot; csak akkor nyitható vagy zárható, ha az áramkör árammentes. A 800 amperes, háromfázisú megszakító kapcsolókra vonatkozó tipikus hivatkozások lefedik azok funkcióit, jellemzőit, osztályozását, alkalmazásait, a helytelen működés elleni fejlesztéseket, a karbantartási gyakorlatokat és a gyakori problémákat.

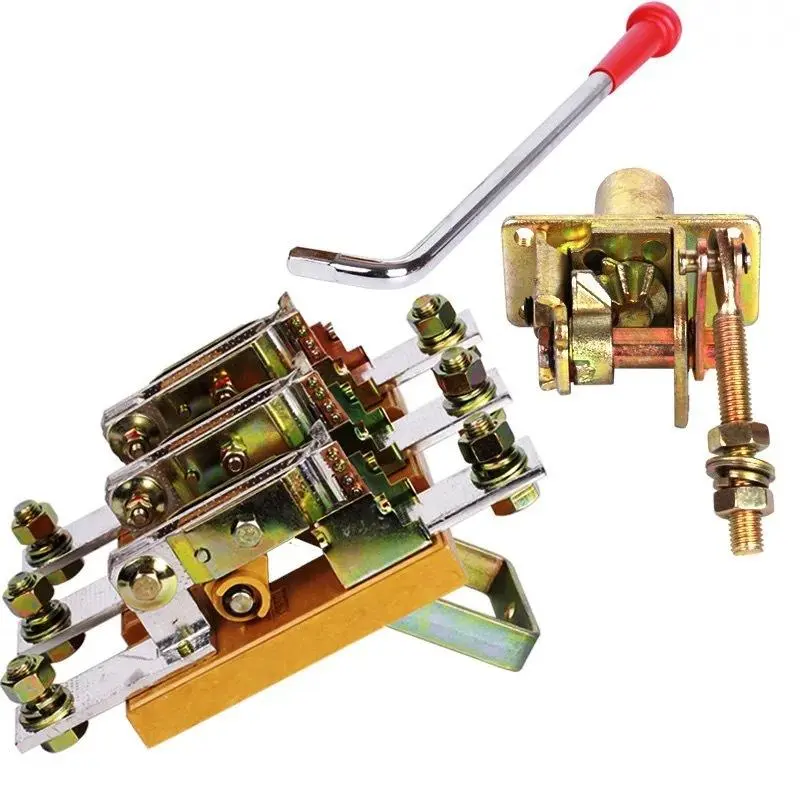

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Gyártási paraméter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektromos szilárdság (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Működési áram le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motor teljesítmény (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Készítési és megszakítási kapacitás
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA csúcsérték)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanikai élettartam (idő)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektromos élettartam (idő)
Ue=660V Névleges áram le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Súly (kg)
3 pólus	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 pólus	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Üzemi nyomaték (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

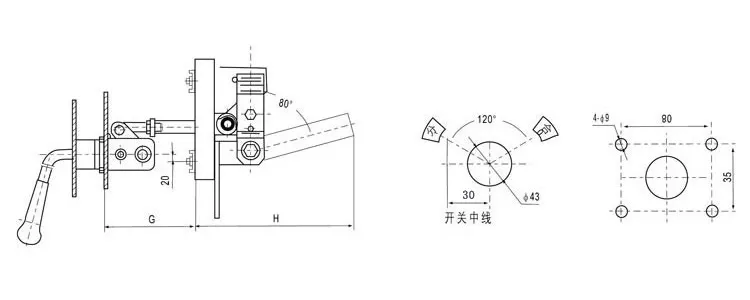

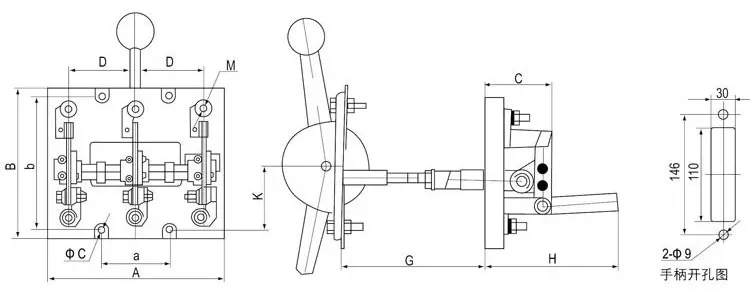

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Írja be		Keret mérete (mm)						beépítési méret (mm)
Írja be		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

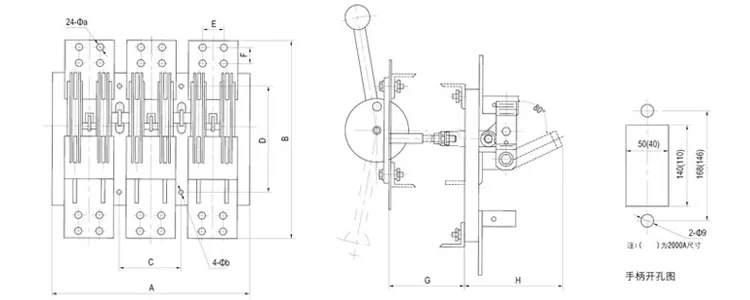

Írja be	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Gyártási GYIK:

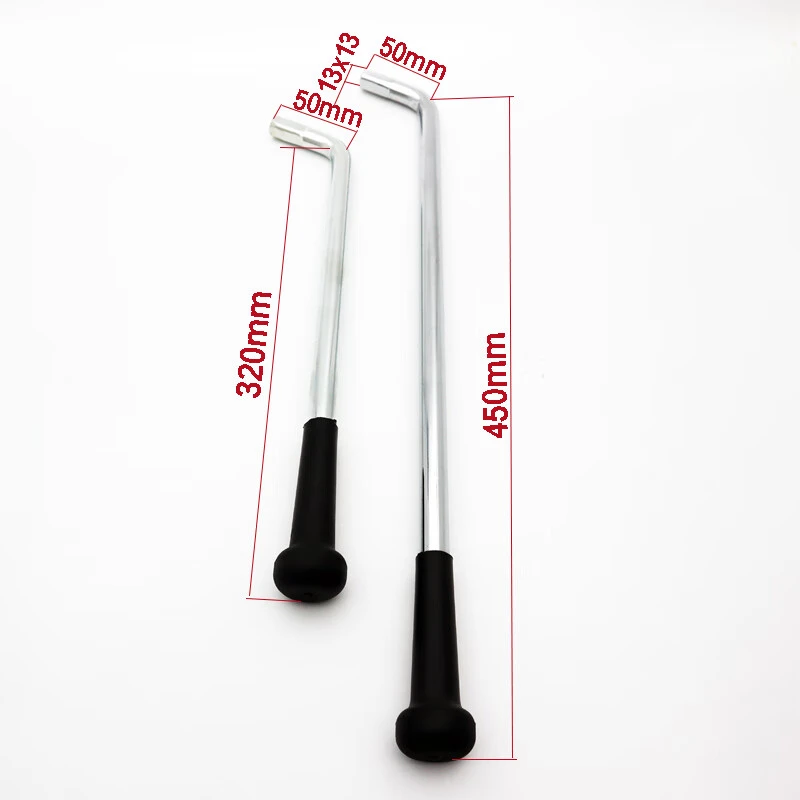

K: Hogyan választhatok a különböző fogantyútípusok közül (forgó vagy kar)?

V: Forgó fogantyúk: Kompakt, gyakran használják motorvezérlő központokban vagy szűk helyeken.

Kar fogantyúi: Nagyobb és jobban látható, előnyös, ha egyértelmű BE/KI jelzés szükséges.

A választás a helytől, a biztonsági látástól és a kezelő preferenciáitól függ.

K: Egy 800 amperes 3 fázisú leválasztó kapcsoló bármilyen irányban felszerelhető?

V: Általában egy 800 amperes 3 fázisú megszakítót függőlegesen kell felszerelni, hogy megfeleljen a biztonsági és kódolási követelményeknek. Egyes kialakítások rugalmasságot tesznek lehetővé, de mindig kövesse a gyártó utasításait és a helyi elektromos előírásokat.

K: Támogatja-e a 800 amperes 3 fázisú leválasztó kapcsoló a LOTO (lockout/tagout) eljárásokat?

V: Igen, 800 amperes, 3 fázisú megszakító kapcsolót tartalmaz, a legtöbb modell lakattal zárható fogantyúval van felszerelve, hogy biztosítsa az OSHA zárolási/kijelölési biztonsági követelményeinek való megfelelést. Ez lehetővé teszi a technikusok számára, hogy biztonságosan szervizeljék a berendezéseket a véletlen újrafeszültségezés veszélye nélkül.
