Elektromos alacsony feszültségű biztosíték szakaszoló kapcsoló

Az elektromos kisfeszültségű biztosíték-szakaszoló kapcsoló a nem olvadós szakaszolóhoz képest a biztosíték és a késes kapcsoló funkcióit egyesíti, ami azt jelenti, hogy normál működés közben vezérelheti az áram le- és csatlakoztatását, rövidzárlat és túlterhelés esetén pedig megszakítja az áramot. A Wenzhou XiFa Electric Power Equipment Co., Ltd. elektromos kisfeszültségű biztosíték-szakaszoló kapcsolók gyártására specializálódott. A szilárd minőségű biztosítékkal ellátott megszakító kapcsoló előállításához a vállalat kiváló minőségű rezet alkalmaz a leválasztó kapcsolón és a biztosítékon. A burkolat epoxigyanta tokozást alkalmaz, amely megvédheti a belső alkatrészeket a portól, nedvességtől és külső erőktől, miközben biztosítja a kezelő biztonságát.

Kérdés küldése

termékleírás

Az elektromos kisfeszültségű biztosíték-szakaszoló kapcsolás, más néven biztosíték típusú leválasztó, ügyesen egyesíti a szakaszolókapcsoló és a biztosíték funkcióit, így az alacsony feszültségű áramelosztó panelek kritikus eleme. Biztosítóeleme a hibaáramok gyors megszakítására szolgál, ezzel biztosítva az áramkör biztonságát, míg a késes kapcsoló kifejezetten terhelés nélküli kapcsolási műveletekre szolgál, és normál működés közben nem szakíthatja meg a feszültséget. Ez az egyedülálló kombináció a biztosítékkal ellátott megszakító kapcsolót az áramkörvédelem megbízható védelmezőjeként pozicionálja.

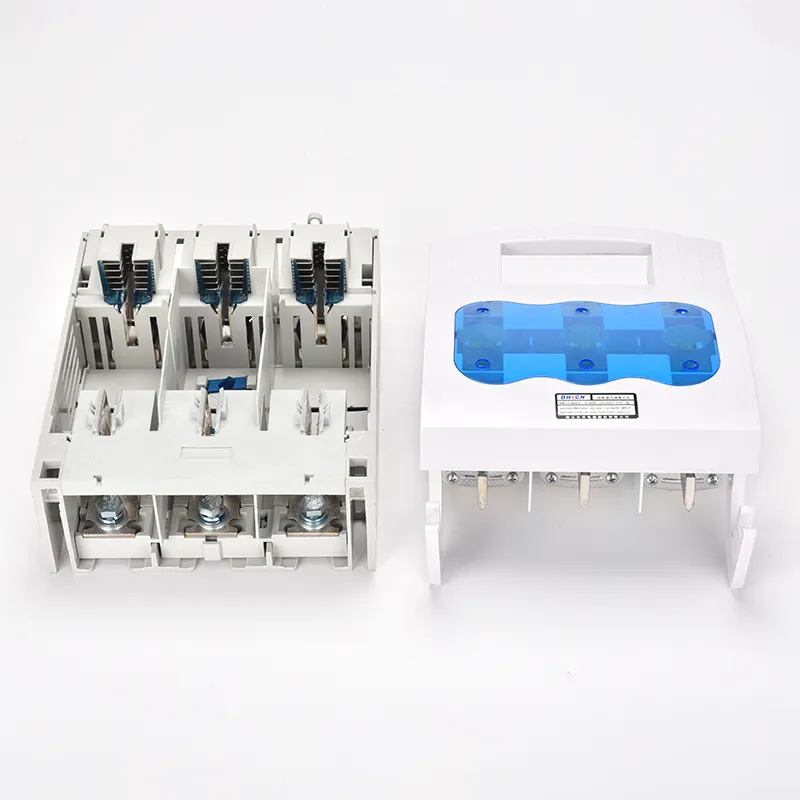

Amikor a kapcsoló zárva van, a kés mechanizmus egy jól megtervezett összekötő rendszeren keresztül szilárd érintkezést biztosít a biztosíték és a gyűjtősín között, lehetővé téve az áram megszakítását. Ezzel szemben, ha le kell választani, ugyanaz az egyszerű mechanizmus biztonságosan leválasztja a biztosítékot a feszültség alatt álló gyűjtősínről, lehetővé téve az áramkör gyors megszakítását. Ez a precíz mechanikai kialakítás az, ami lehetővé teszi, hogy a biztosítékkal ellátott leválasztó kapcsoló zökkenőmentesen és megbízhatóan működjön az áramköri állapotok megváltoztatása közben.

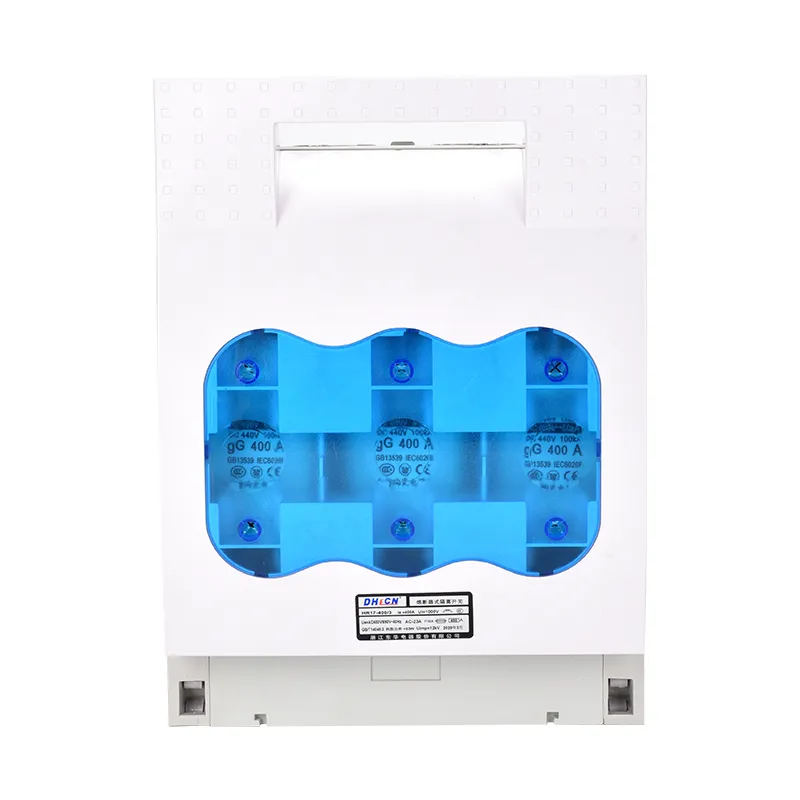

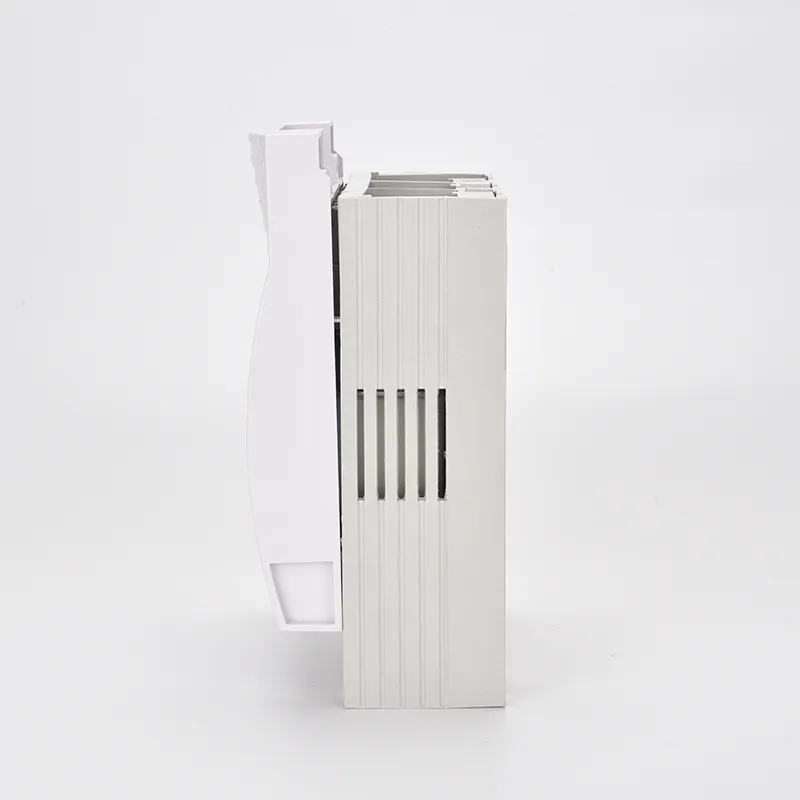

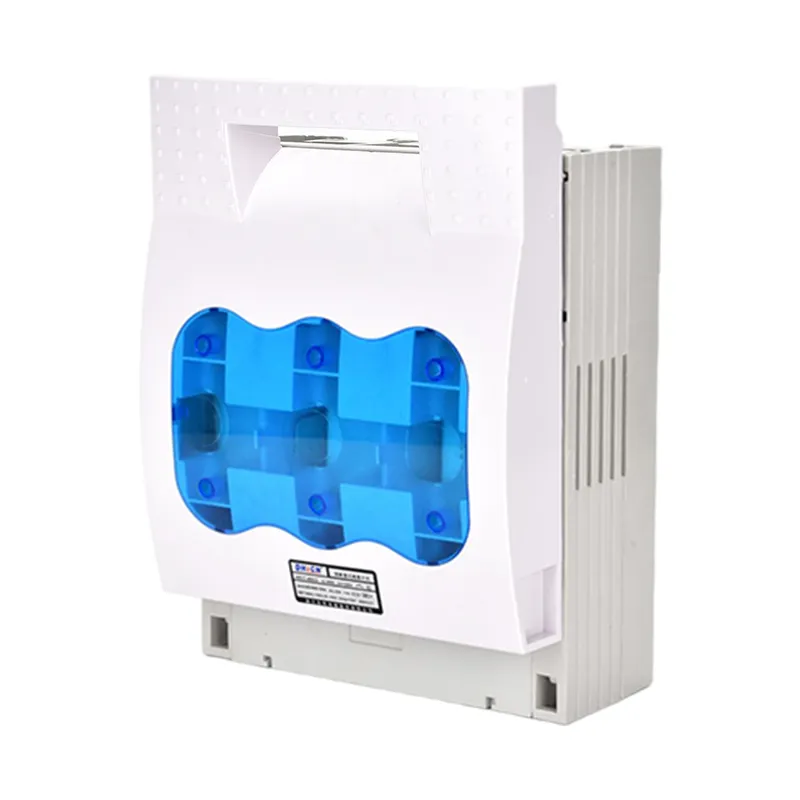

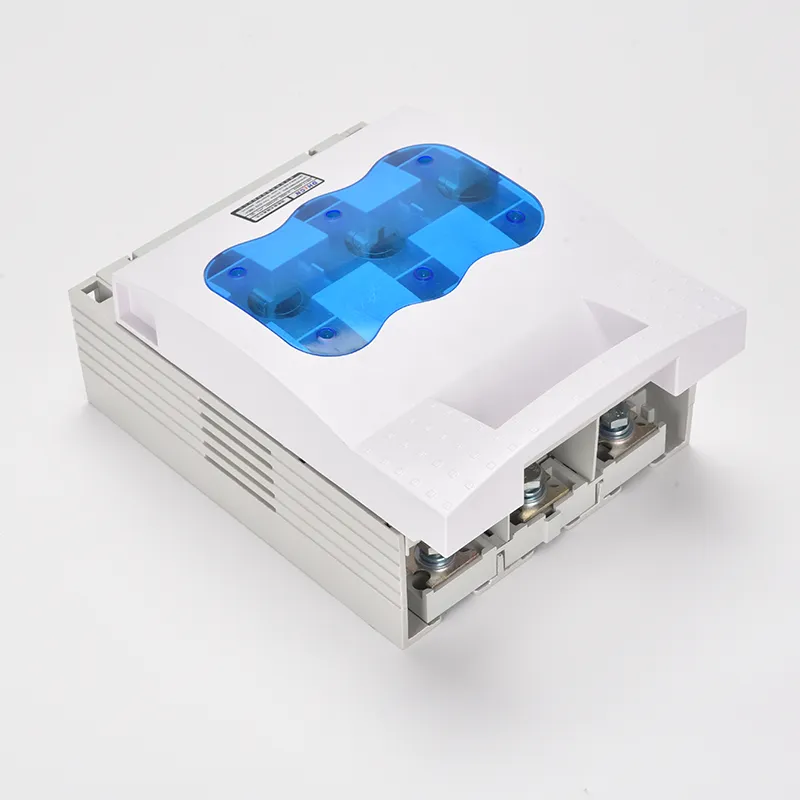

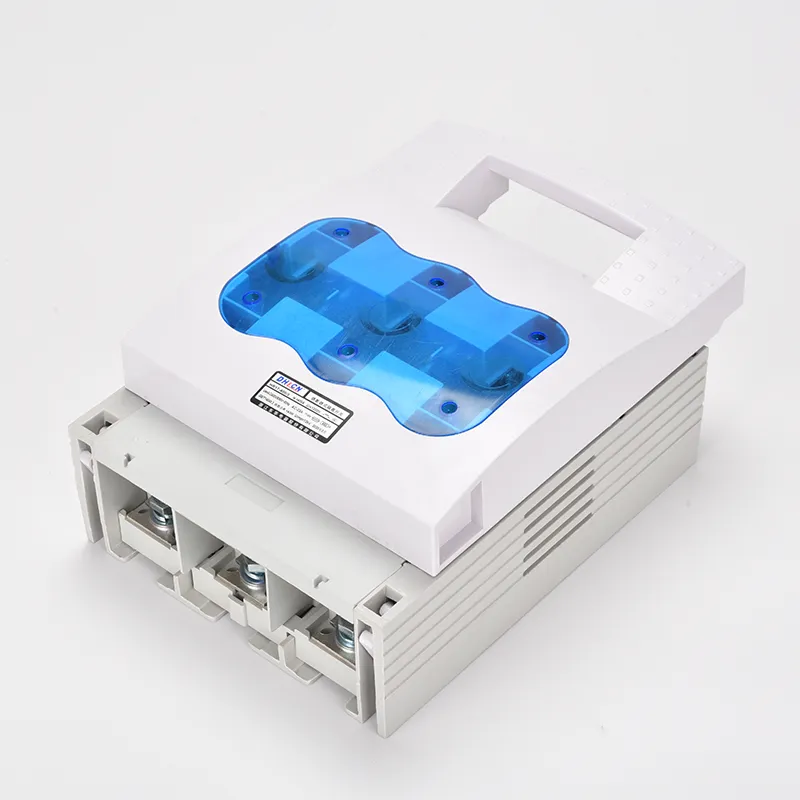

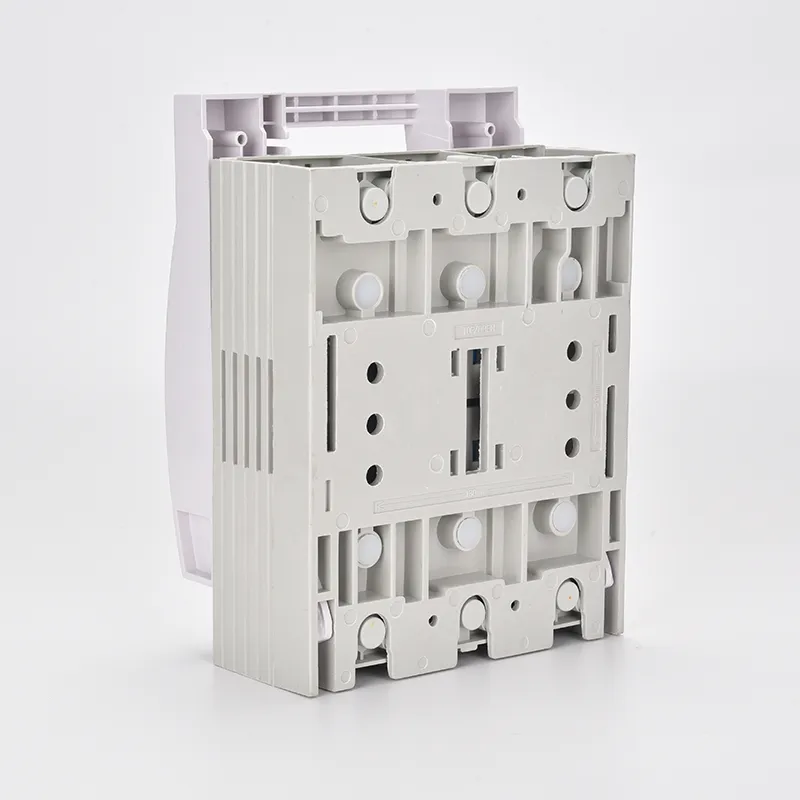

Electric Low Voltage Fuse Disconnector Switching

Termék paraméter:

Biztosíték típusa	0			1			2			3
Frekvencia	50 Hz			50 Hz			50 Hz			50 Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
Ui (V)	800			800			800			800
Az (A)	160			250			400			630
Ith (A)	160			250			400			630
Hasznosítás	AC-21B (690V)			AC-21B (690V)			AC-21B (690V)			AC-21B (690V)
	AC-22B (500V)			AC-22B (500V)			AC-22B (500V)			AC-22B (500V)
	AC-23B (400V)			AC-23B (400V)			AC-23B (400V)			AC-23B (400V)
Kapacitás létrehozása	725V, 240A			725V、375A			725V、600A			725V, 945A
	525V、480A			525V、750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V、400A			420V, 6300A
Breaking Capacity	725V, 240A			725V、375A			725V、600A			725V, 945A
	525V、480A			525V、750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V、5040A
Ics (kA)	50	100	100	50	100	100	50	100	100	50	100	100
A biztosíték teljesítményvesztesége (W)	12			23			34			48

Ith (A)	Biztosíték típusa	Biztosíték bemenete (A)
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80, 100, 125, 160, 200, 224, 250
400	2	125, 160, 200, 224, 250, 300, 315, 355, 400
630	3	315, 355, 400, 425, 500, 630

Írja be	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Módszám		Kitekintési méret (mm)				Beépítési méret (mm)
Módszám		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Termék GYIK:

K: Mi az elektromos kisfeszültségű biztosíték-szakaszoló kapcsolás?

V: Az elektromos kisfeszültségű biztosítékos szakaszolókapcsoló olyan elektromos eszköz, amely egyesíti a biztosíték védelmi funkcióját a megszakító kapcsoló kapcsolási képességével. Biztonságos leválasztást biztosít a karbantartáshoz, és megszakítja a hibaáramot az áramkörök és a berendezések védelme érdekében.

K: Az elektromos kisfeszültségű biztosítékszakaszoló kapcsolója megszakíthatja a feszültséget?

V: Nem. A biztosítékkal ellátott leválasztó kapcsolóban lévő késes kapcsolót úgy tervezték, hogy csak akkor működjön, ha az áramkör terhelőárammentes. Soha nem szabad normál üzemi áramok megszakítására használni. A biztosítékelem azonban hiba esetén automatikusan működik.

K: Melyek az elektromos kisfeszültségű biztosítékos szakaszolókapcsolók főbb alkalmazásai?

V: Az elektromos kisfeszültségű biztosítékos szakaszolókapcsolót általában alacsony feszültségű áramelosztó panelekben, motorvezérlő központokban, HVAC-rendszerekben és ipari gépekben használják. Ezekben a rendszerekben biztonsági leválasztást és túláramvédelmet is biztosítanak.
