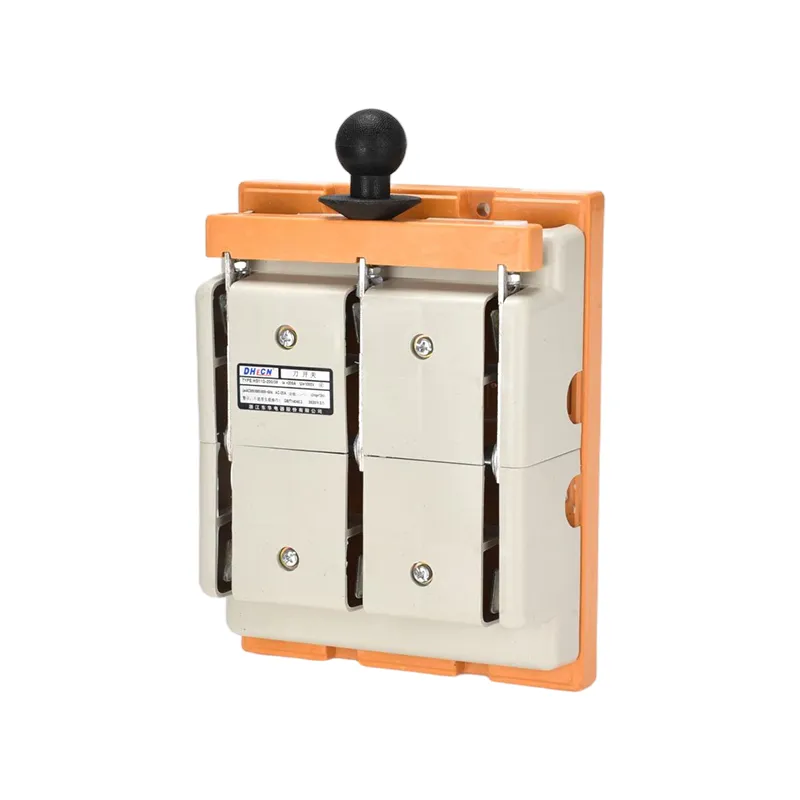

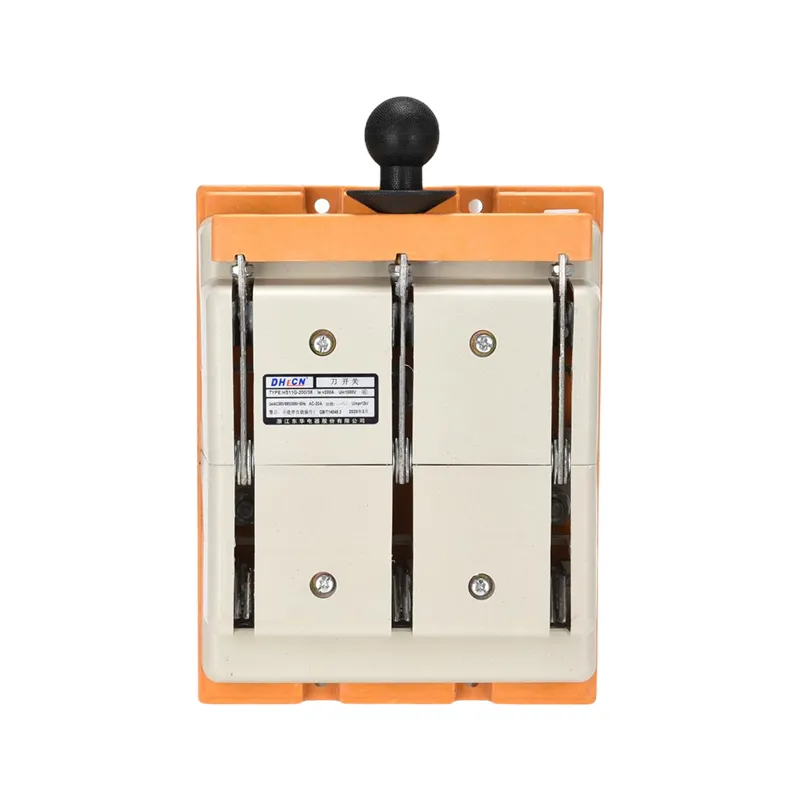

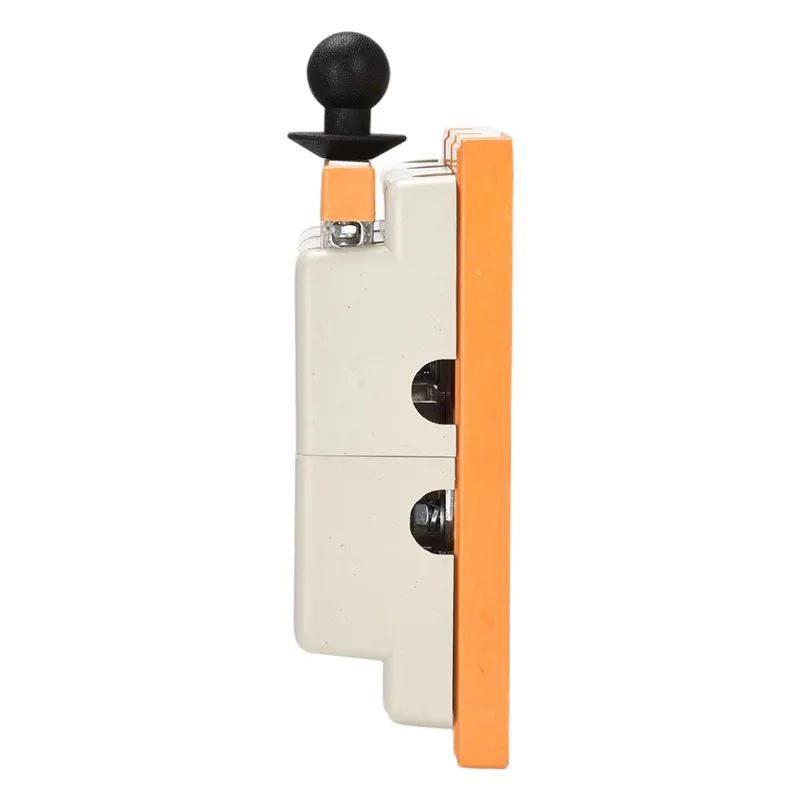

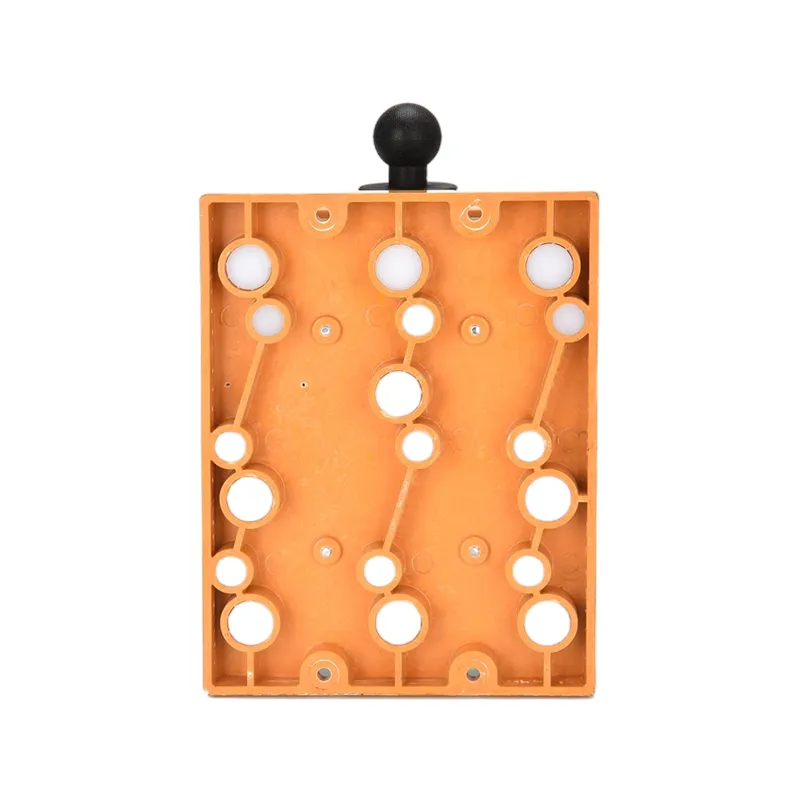

480 V 400 Amper 3 fázisú leválasztó kapcsoló

A Wenzhou XiFa Electric Power Equipment Co., Ltd. egy szakértő gyár, amely 480 V 400 amperes 3 fázisú leválasztó kapcsolót gyárt. A rövid átfutási idő késedelem nélküli garantálása érdekében a Wenzhou XiFa Electric Power Equipment Co., Ltd. 400 amperes 3 fázisú leválasztó kapcsolóval rendelkezik a raktárban. A nagy volumenű megrendeléseket a megrendeléstől számított 7-15 munkanapon belül kell elkészíteni. Eközben a Wenzhou XiFa Electric Power Equipment Co., Ltd. testreszabhat egy 400 amperes 3 fázisú leválasztó kapcsolót az ügyfelek igényei szerint, például a feszültség szintje, a használati környezet stb.

Kérdés küldése

termékleírás

A 480 V-os 400 amperes 3 fázisú megszakítónak háromfázisú, 400 amperes AC névleges áramot kell vezetnie zárás helyzetben. Egyszerű és kompakt felépítésű, amelyet széles körben alkalmaznak kompakt alállomásokban és elektromos panelekben. A 480 V-os 400 amperes 3 fázisú megszakító kapcsoló fő jellemzője, hogy nincs ívoltó képesség és terhelés nélküli működés.

A 480 V-os 400 amperes 3 fázisú megszakító kapcsoló látható és megbízható leválasztást biztosít a kezelő védelmének biztosítása érdekében a karbantartás során. A 480 V-os 400 amperes 3 fázisú megszakító kapcsoló funkciója az áram megszakítása terhelés nélküli környezetben. Ez azt jelenti, hogy a 480 V-os 400 amperes 3 fázisú megszakítónak zárnia kell a megszakító előtt, és ki kell kapcsolnia az áramelosztó rendszer megszakítója után.

480v 400 Amp 3 Phase Disconnect Switch

Gyártási paraméter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektromos szilárdság (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Működési áram le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motor teljesítmény (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Készítési és megszakítási kapacitás
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA csúcsérték)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanikai élettartam (idő)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektromos élettartam (idő)
Ue=660V Névleges áram le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Súly (kg)
3 pólus	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 pólus	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Üzemi nyomaték (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

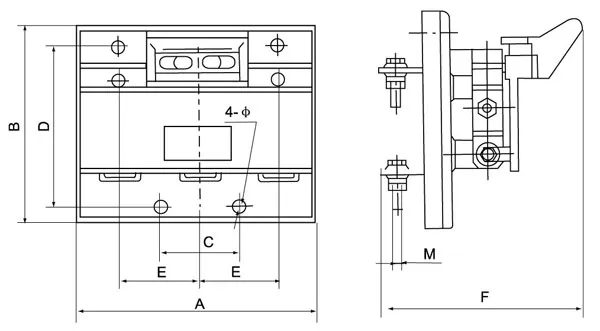

Első csavar típusa

Névleges áram (A)	Keret mérete (mm)					Beépítési méret (mm)
Névleges áram (A)	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

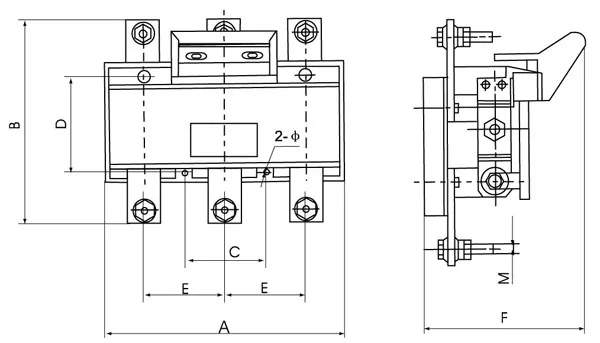

Ritka csavartípus

Névleges áram (A)	Keret mérete (mm)					Beépítési méret (mm)
Névleges áram (A)	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

Gyártási GYIK:

K: Mi a fő célja a 480 V-os 400 Amperes 3 fázisú megszakító kapcsolónak?

V: A 480 V-os 400 amperes 3 fázisú megszakító kapcsoló biztonságos módot biztosít az áramellátás leválasztására az elektromos berendezések szervizelése előtt. A 480 voltos és 400 amperes feszültségű kapcsolótípust általában kereskedelmi és ipari alkalmazásokban használják motorok, HVAC-rendszerek, gépek vagy elosztópanelek áramellátásának megszakítására.

K: Honnan tudhatom, hogy a 400 amper megfelelő-e az alkalmazásomhoz?

V: A kapcsolót a rendszer által igényelt maximális áramerősség alapján kell méreteznie. A 400A-es kapcsoló akkor használható, ha a csatlakoztatott terhelést vagy panelt 400 A-ig terjedő áram kezelésére tervezték. Kiválasztás előtt mindig ellenőrizze mind a folyamatos üzemi áram, mind a rövidzárlati névleges követelményeket.

K: Mi a különbség az olvadó és nem olvadó kapcsolók között?

V: Olvadék: Biztosítékokat tartalmaz a túláramvédelem érdekében. Ez mind leválasztó eszközt, mind áramkörvédelmet biztosít.

Nem olvasztható: csak leválasztja az áramot, de nem nyújt védelmet. Válassza az olvasztót, ha beépített védelemre van szüksége; nem olvadó, ha a védelmet már felfelé irányuló megszakítók kezelik.
